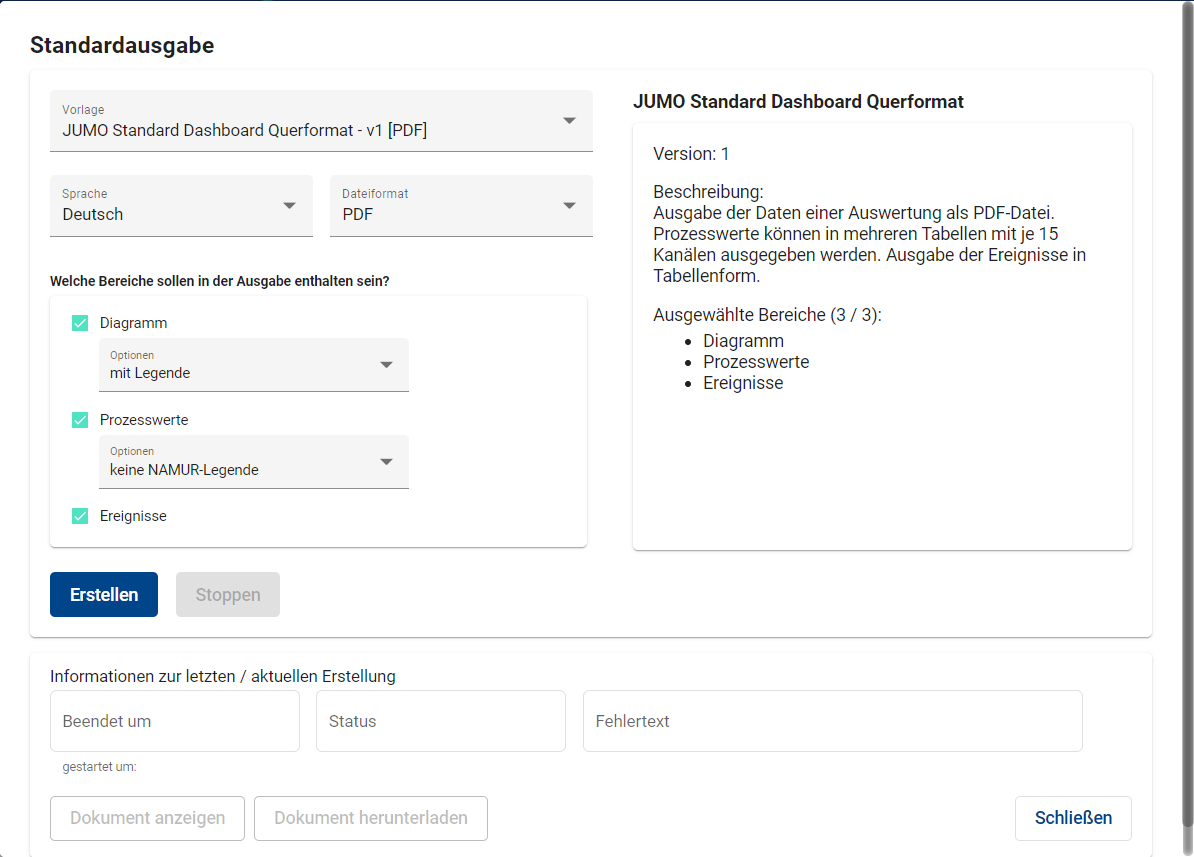

Standardausgabe - Chargen

Mit Hilfe der Funktion “Standardausgabe” können Dokumente von der Dashboard-/Chargenauswertungen erstellt werden.

Dabei gibt es die Möglichkeit zwischen unterschiedlichen Standardausgaben zu wählen:

• Dashboard/Charge Hochformat

• Dashboard/Charge Querformat

• Prozessdaten für Dashboard/Charge

Während für Dashboard/Charge Hochformat/Querformat das Format PDF zur Verfügung steht, kann bei den Prozessdaten für Dashboards/Chargen zwischen CSV und Excel gewählt werden.

Nach der Auswahl der Ausgabe-Vorlage sind weitere User-Angaben nötig, die sich je nach ausgewählter Ausgabe unterscheiden. Eine Standardausgabe kann jedoch mehrere Prozesswerttabellen beinhalten.

• Diagramm

  • mit Legende

  • keine Legende

• Prozesswerte

  • mit NAMUR-Legende

  • keine NAMUR-Legende

• Ereignisse

Die Ausgabe nutzt genau das Diagramm, dass der User in der Auswertung vor sich hat (Gleicher Ausschnitt). Außerdem können die Kanäle und deren Reihenfolge NICHT selbstständig definiert werden. (Folgt in kommender Ausbaustufe)

Per Klick auf den Erstellen-Button wird die PDF/CSV/Excel generiert. Die Anwendung zeigt folgende Informationen zur Erstellung des Dokuments an:

• Beendet um

• Status

• Fehlertext

Wenn das Dokument generiert wurde, kann es entweder per Klick auf Dokument anzeigen in einem neuen Tab geöffnet werden oder per Klick auf Dokument herunterladen lokal auf dem Rechner gespeichert werden.

Nur bei PDFs steht die Funktion Dokument anzeigen zur Verfügung.

Als Name des Dokuments wird automatisch der Name der Auswertung + Name der Standardausgabe verwendet.

Beispiel: Auswertung "Temperaturen in Fulda", Standardausgabe: "Diagramm + Prozesswerte", Sprache Deutsch→ Dokumentname: "Temperaturen in Fulda_Diagramm Prozesswerte_deDE.pdf"
