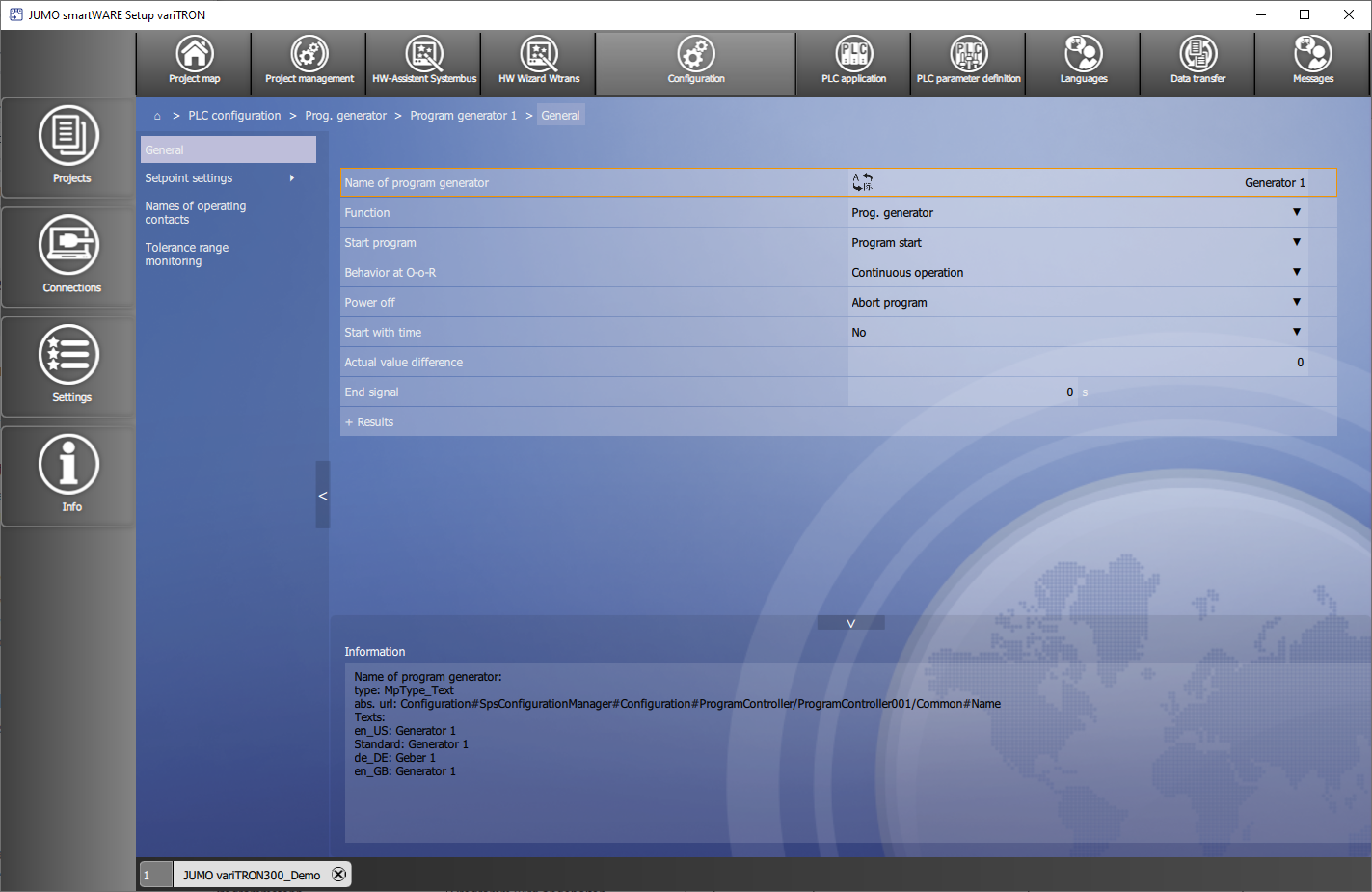

Allgemein

Name

Werkseitig eingestellten Namen verwenden oder Text editieren.

Bezeichnung des Programmgebers

Funktion

Ohne Funktion

Programmgeber

Festwertgeber

Programmgeber ist ausgeschaltet.

Programmgeber wird durch ein Programm
gesteuert.

Programmgeber arbeitet als Festwertgeber.
In diesem Fall kommen die Sollwerte
für die Grundstellung bzw. den
Handbetrieb zur Anwendung.
Ist aktuell im Visu-Template nicht vorgesehen.

Programmstart

Programmanfang

Istwert

Uhrzeit

Programm startet am ersten programmierten
Sollwert.

Das Programm wird von vorne auf eine Übereinstimmung von Ist- und Sollwert überprüft. Das Programm wird an der Stelle fortgesetzt, an der eine Übereinstimmung von Ist- und Sollwert besteht.
Gibt es keine Übereinstimmung von Ist- und Sollwert oder ist der Istwert ungültig, dann wird von Programmanfang begonnen.

Bei Sollwert-Sprung ist eine exakte Übereinstimmung von Ist- und Sollwert nicht möglich. Daher wird der Abschnitt bestimmt, in der eine Übereinstimmung stattfindet. Das Programm wird mit dem nächsten Abschnitt fortgesetzt.

Eine beim Programmstart eingegebene
Startzeit wird als Startzeitpunkt innerhalb
eines 24h-Programms übernommen.
Beispiel:
Startzeit: 06:00:00; 24h-Programm von
0 bis 24 Uhr: Das Programm startet um
6 Uhr und läuft bis 24 Uhr.

Verhalten bei
O-o-R

Verhalten des Programmgebers bei Messbereichsunterschreitung sowie -überschreitung (Out-of-Range)

Weiterlauf

Programmstopp

Programm läuft weiter.

Programm wird angehalten.

Netz-Aus

Verhalten des Programmgebers, wenn der Netzausfall vorüber ist.

Abbruch

Weiterlauf

Stillstand

Weiterlauf bei x %

Weiterlauf am Istwert

Programm wird abgebrochen, der Programmgeber geht in Grundstellung.

Programm läuft an der Stelle weiter, an der es zum Zeitpunkt des Netzausfalls stand.

Programm wird angehalten (Programmgeber
bleibt im Automatikbetrieb). Das Programm kann per Bedienung fortgesetzt oder abgebrochen werden.

Programm läuft an der Stelle weiter, an der es zum Zeitpunkt des Netzausfalls stand, wenn die Istwert-Differenz (vor und nach dem Netzausfall kleiner oder gleich x % ist. Anderenfalls geht der
Programmgeber in den Stillstand.

Programm läuft am Istwert weiter; dabei wird berücksichtigt, ob die Programmkurve zum Zeitpunkt des Netzausfalls eine positive oder negative Steigung hatte.

Istwert-Differenz

0 ... 100 %

Maximal zulässige Differenz zwischen dem Istwert vor und dem Istwert nach dem Netzausfall, damit das Programm weiterläuft.

Start mit Uhrzeit

Das Programm kann zu einem bestimmten Zeitpunkt gestartet werden (Eingabe
von Datum und Uhrzeit per Bedienung).

Nein

Ja

Direkter Programmstart

Programmstart zu einem bestimmten
Zeitpunkt

Endesignal

0 ... 32767 s

Dauer des Programmende-Signals

Start

Ein (Schalter)

Aus

Eingestellter Ereignistext wird beim Betätigen des Start-Buttons abgesetzt.

Kein Ereignistext.

Programmende

Ein (Schalter)

Aus

Eingestellter Ereignistext wird beim Programmende abgesetzt

Kein Ereignistext.

Abbruch

Ein (Schalter)

Aus

Eingestellter Ereignistext wird beim Betätigen des Abbruch-Buttons abgesetzt.

Kein Ereignistext.

Stop

Ein (Schalter)

Aus

Eingestellter Ereignistext wird beim Betätigen des Pause-Buttons abgesetzt.

Kein Ereignistext.

Wartezustand

Ein (Schalter)

Aus

Eingestellter Ereignistext wird beim Wechsel in den Wartezustand abgesetzt.

Kein Ereignistext.

Nächster Abschnitt

Ein (Schalter)

Aus

Eingestellter Ereignistext wird beim Betätigen des Nächster-Abschnitt-Buttons abgesetzt.

Kein Ereignistext.

Vorheriger Abschnitt

Ein (Schalter)

Aus

Eingestellter Ereignistext wird beim Betätigen des Vorherigen-Abschnitt-Buttons abgesetzt.

Kein Ereignistext.
