Ausgabe Ganzzahlwerte

Ausgabemöglichkeiten für Zahlenwerte sind in der Bibliothek JCmpVisuBasic zu finden.

Für Ganzzahlwerte existieren folgende Ausgabe-Objekte:

OutputstDintValue: Ausgabe Ganzzahlwert (-2147483648 bis 2147483647).

Für die Integerwertausgabe wird der Variablentyp stDintValueType benutzt.

VAR
// Example for Output Dint Object
stDintValue : JCmpVisuBasic.JCmpUtilItf.stDintValueType;
END_VAR

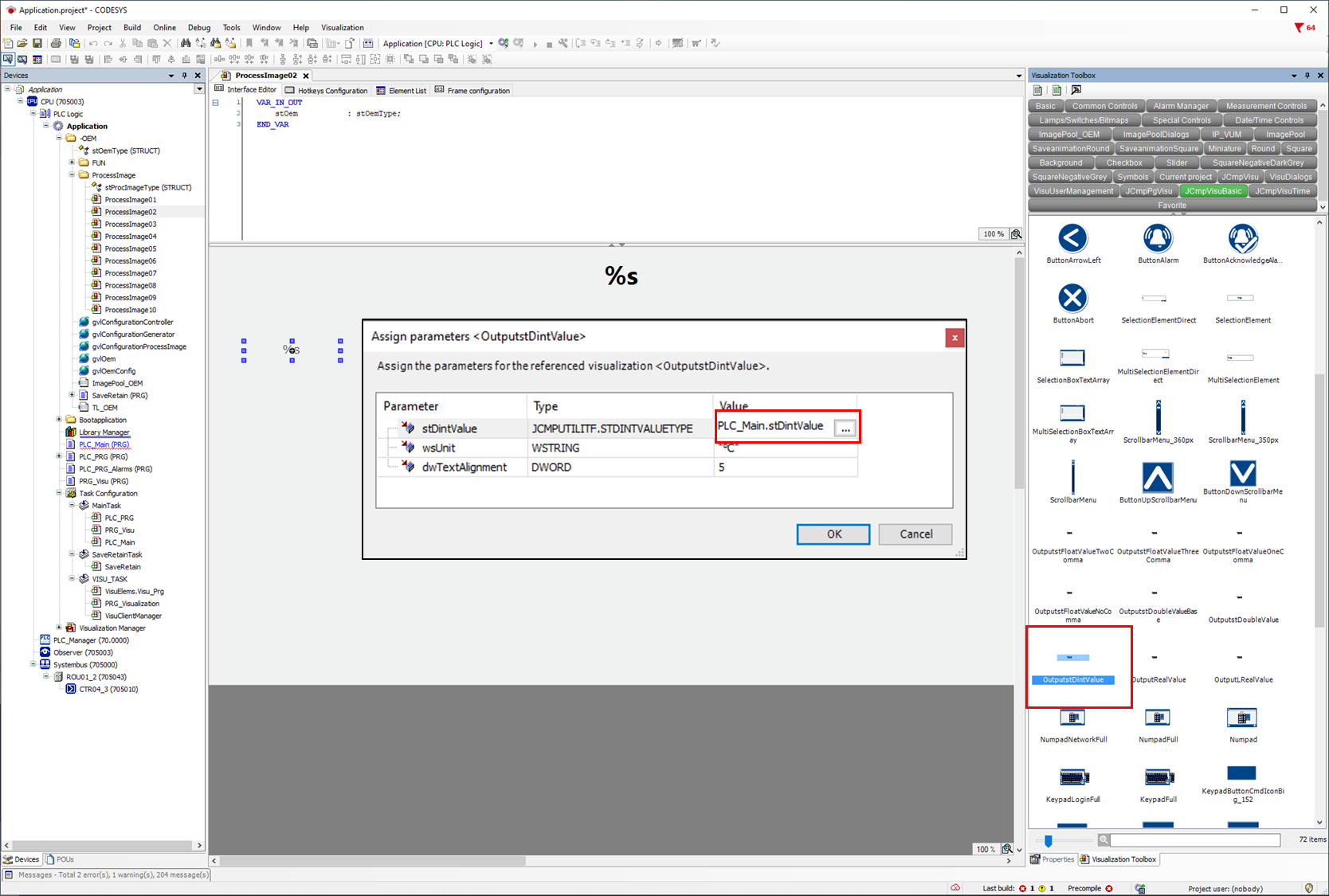

Zieht man nun das gewünschte Objekt aus der Visualization Toolbox in das Prozessbild, öffnet sich ein Parameter-Fenster. Hier kann man für das Ausgabeobjekt als Parameter entweder feste Werte vorgeben oder aber auch Variablen zuweisen.

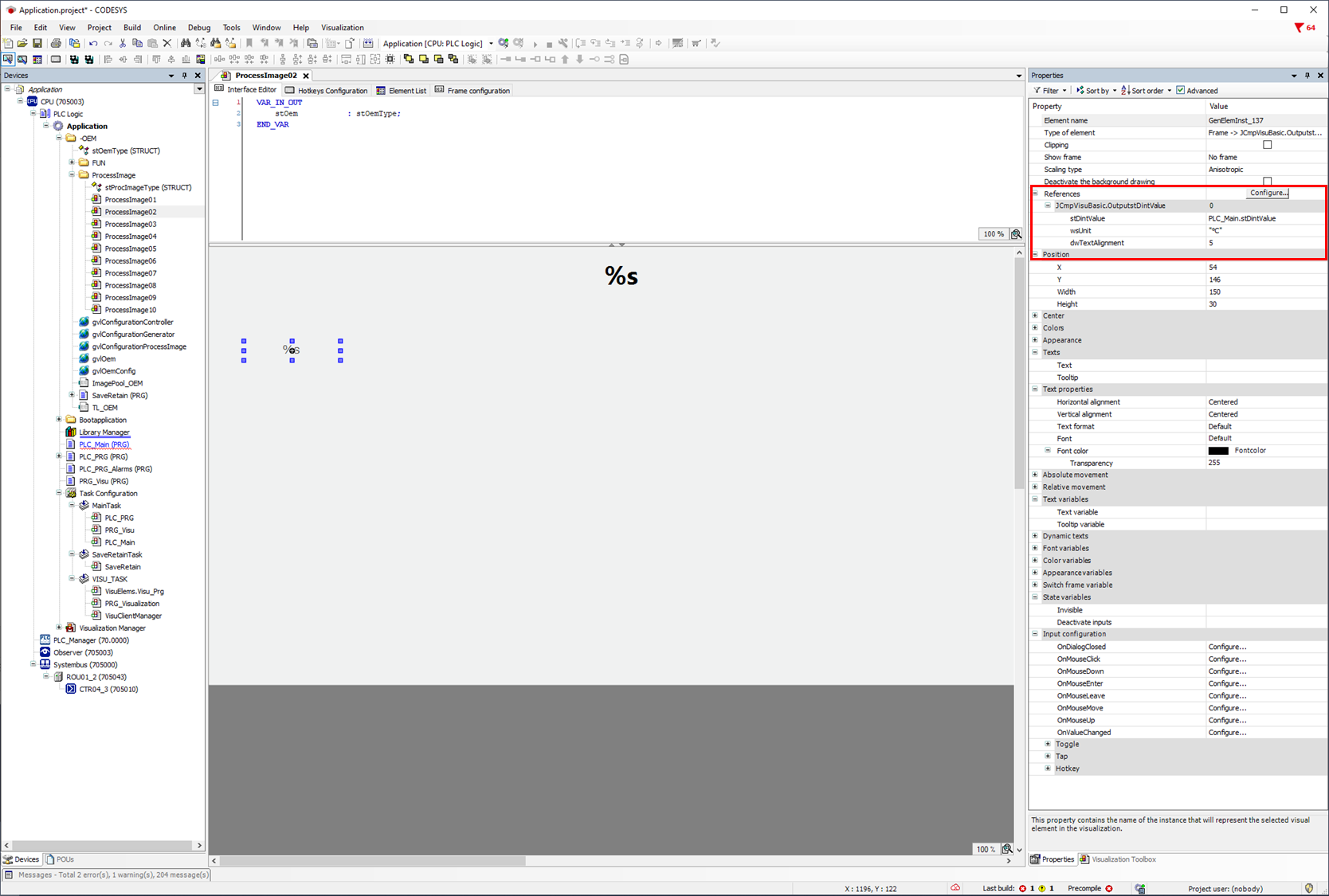

Es ist auch möglich im nachhinein die Parameter über die Objekt-Eigenschaft einzugeben oder zu ändern.

Die Strukturvariable JCmpVisuBasic.JCmpUtilItf.stDintValueType beinhaltet folgende Variablen:

diValue: DINT Wert
eValueError: Enum für Fehler.
eValueStateNamur: Enum für den Namurzustand.
udiUnitType: Wert für die Einheit.

Im Code kann die Ausgabe des long Realwerts wie folgt ausgegeben werden.
