Ausgabewert vom Typ REAL und LREAL

In der Bibliothek JCmpVisuBasic sind für die Ausgabe von Gleitkommawerten vom Typ REAL und LREAL folgende Ausgabe-Objekte vorhanden:

OutputRealValue: Ausgabe Realwert.
OutputLRealValue: Ausgabe long Realwert.

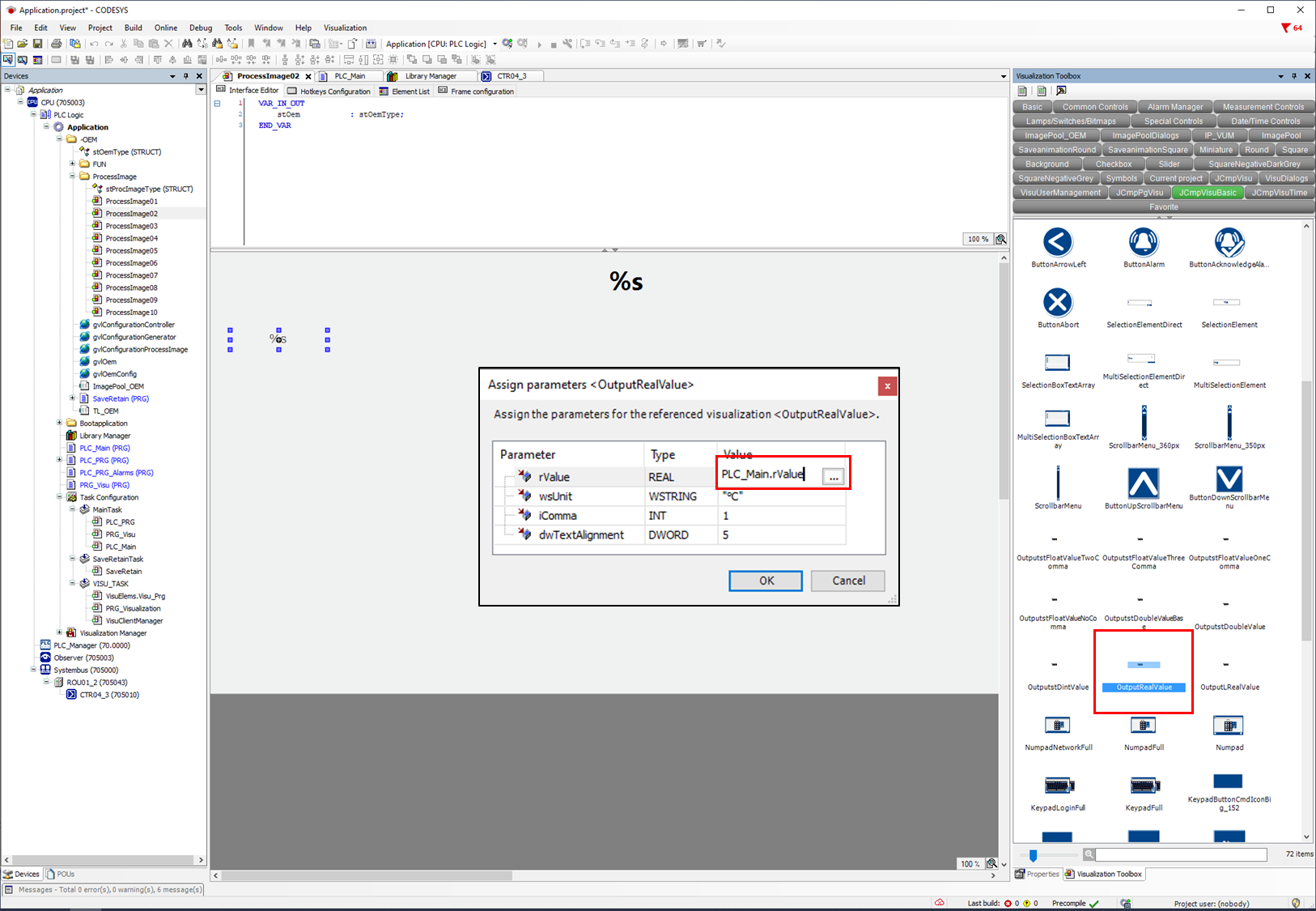

Zieht man nun das gewünschte Objekt aus der Visualization Toolbox in das Prozessbild, öffnet sich ein Parameter-Fenster. Hier kann man für das Ausgabeobjekt als Parameter entweder feste Werte vorgeben oder aber auch Variablen zuweisen.

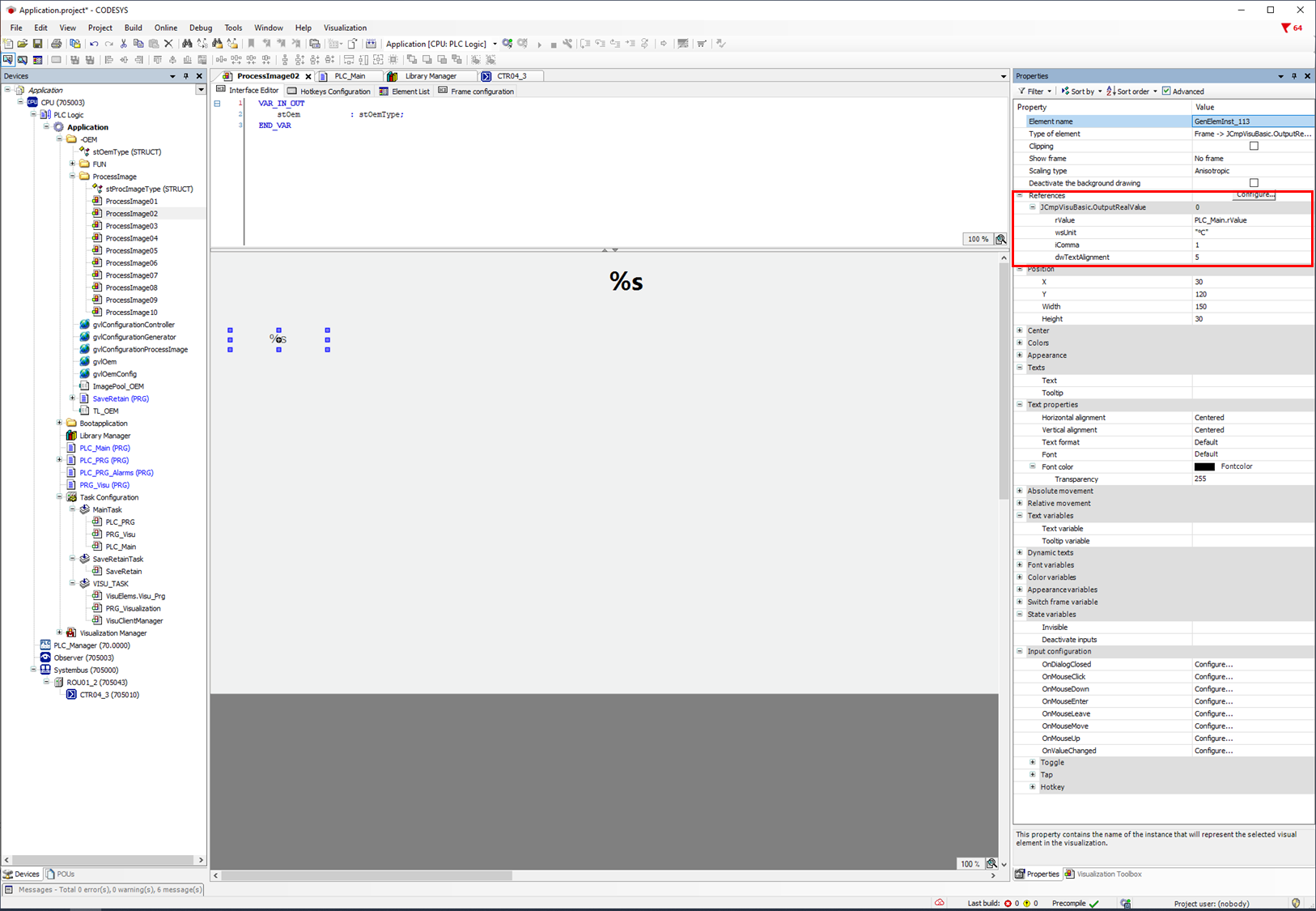

Es ist auch möglich im nachhinein die Parameter über die Objekt-Eigenschaft einzugeben oder zu ändern.

Für alle Realwertausgaben werden folgende Variablen verwendet.

rValue/lrValue: Ausgabe Realwert.
wsUnit: Einheit als wString oder wStringvariable wird hinter dem Titel eingeblendet.
iComma: Anzahl Dezimalstelle
0 keine Dezimalstelle
1 eine Dezimalstelle
2 eine Dezimalstellen
3 eine Dezimalstellen
dwTextAlignment: Folgende Werte bestimmen die Position des Werts im Ausgabeobjekt:
0 Top left
1 Top center
2 Top right
4 Center left
5 Center Center
6 Center right
8 Bottom left
9 Bottom center
10 Bottom right
