Buszyklus-Zeit einstellen

Zykluseinstellungen des übergeordneten Busses verwenden

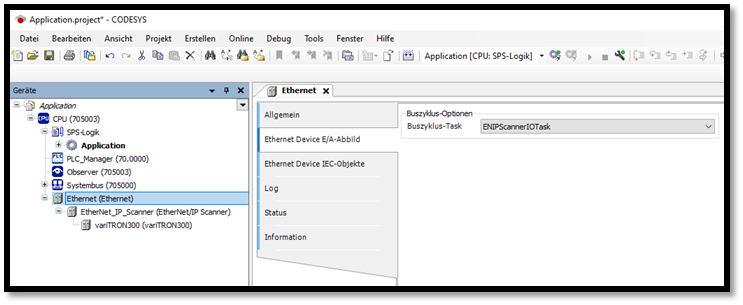

Unter Ethernet und EtherNet_IP_Scanner kann man unter -E/A-Abbild die Buszyklus-Task einstellen.

Laut CODESYS Hilfe:

Standardmäßig gilt die Buszyklus-Einstellung des übergeordneten Busgeräts (Zykluseinstellungen des übergeordneten Busses verwenden), das heißt der Gerätebaum wird nach oben auf die nächste gültige Buszyklustask-Definition hin durchsucht.

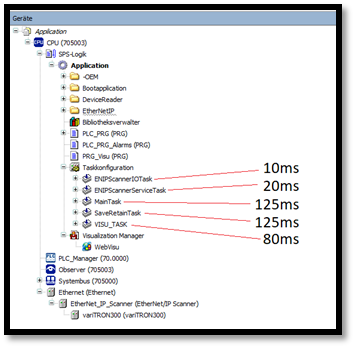

In unserem Beispiel bezieht sich CODESYS auf die Zykluszeit der VISU_TASK mit 80 ms.

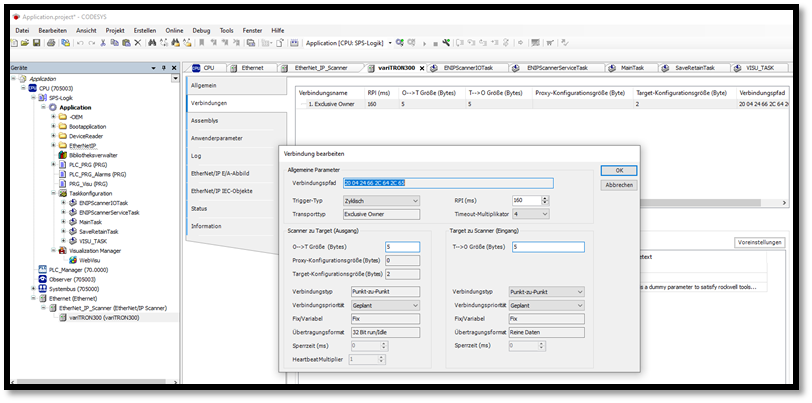

Im Adapter für den variTRON kann unter Verbindungen der Eintrag Exclusive Owner geöffnet werden. Hier kann unter RPI (ms) die Zykluszeit eingetragen werden.

Laut CODESYS Hilfe:

Die gesetzten Zeiten sollten immer ein Vielfaches der Taskzykluszeit sein.

Daher wird in unserem Beispiel hier 160 ms eingetragen.

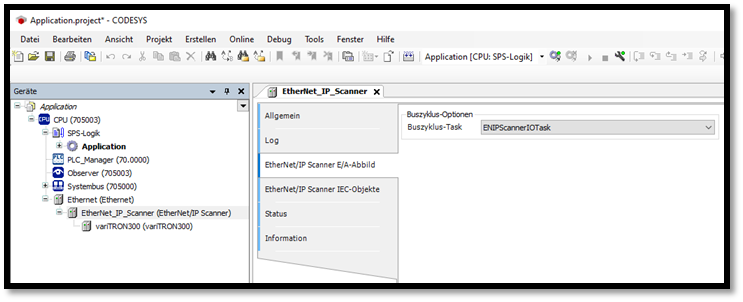

ENIPScannerIOTask

Alternativ kann auch die Task ENIPScannerIOTask ausgewählt werden. Auch hier muss man für RPI(ms) in den Geräte-Verbindungen das Vielfache des Tasks eingeben.
