Startbild

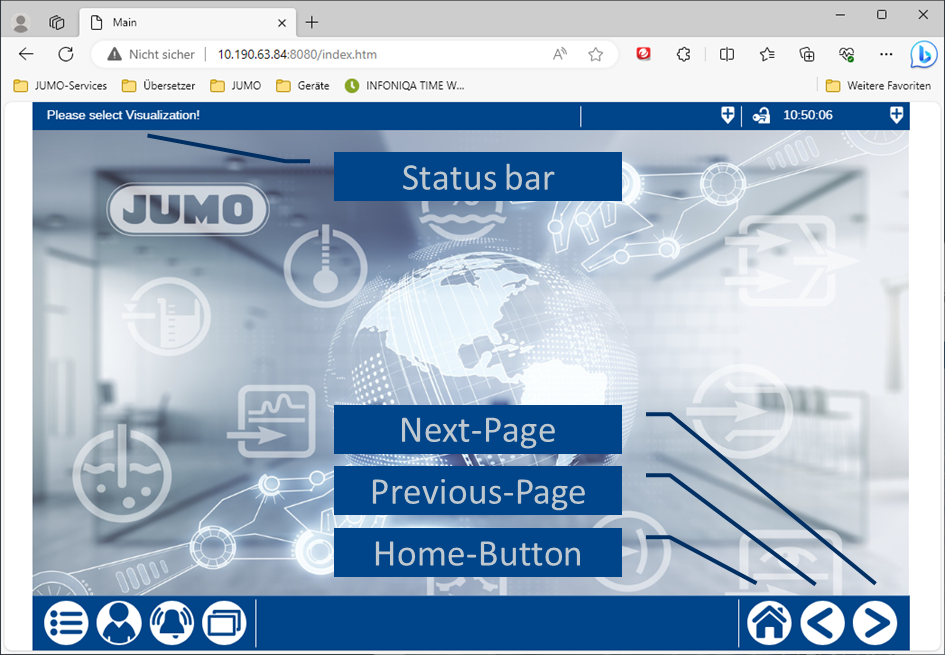

Im Startbild, in welchem ein zentrales Visualisierungfenster von einer Statusleiste oben und einer Navigationsleiste unten gesäumt ist, gibt es feste Anordnungen von Bedien- und Anzeigeelementen:

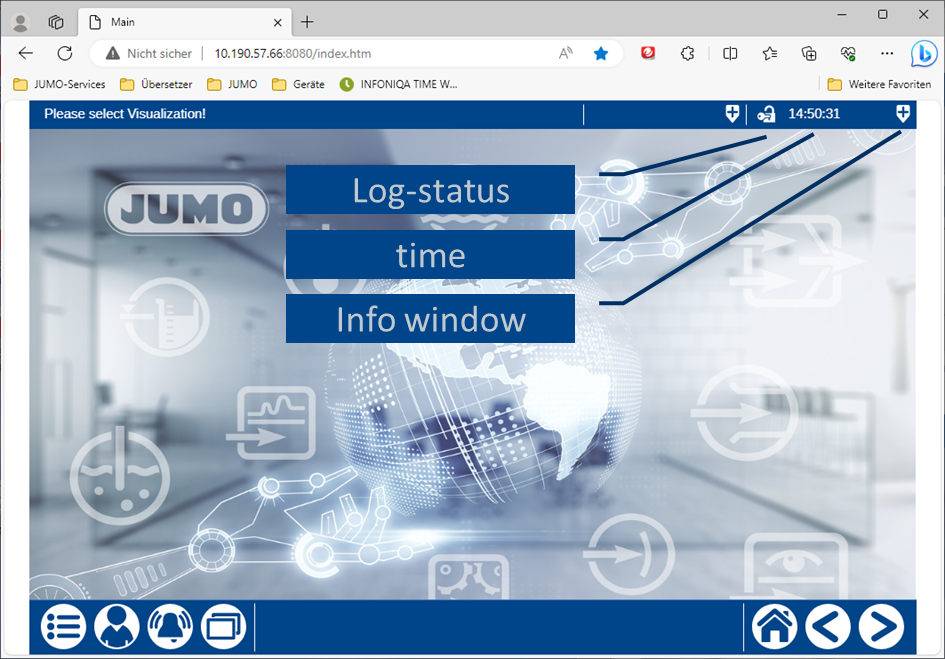

Die Statusleiste oben besteht aus drei Bereichen, deren Begrenzung durch senkrechte Striche markiert sind. Im linken Bereich werden Texte angezeigt (Hinweise, Menüüberschriften, Alarmmeldungen).

Der mittlere und der rechte Bereich der Statusleiste sind als Schaltfläche aktiv, mit denen weitere Informationen eingeblendet und auch wieder ausgeblendet werden können.
Das Symbol mit dem Schloss zeigt an, ob ein Benutzer angemeldet ist. Ist an dieser Stelle ein Symbol eines Schlosses ohne Schlüssel dargestellt, zeigt dies an, dass kein Benutzer angemeldet ist.

Das zentrale Visualisierungsfenster ist grundsätzlich applikationsabhängig.

Die Navigationsleiste ist in drei, durch senkrechte Striche unterteilte Bereiche, gegliedert.

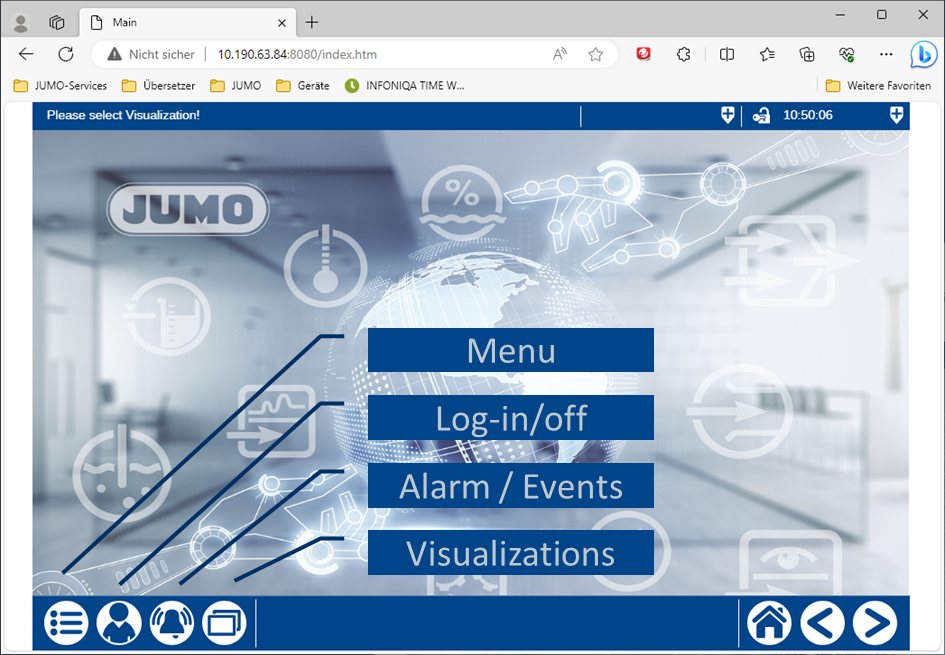

Der linke Bereich enthält Schaltflächen zum Aufrufen von Menüs:

Schaltfläche

Beschreibung


Wechselt in das Hauptmenü.


Wechselt in das Menü zur Benutzeranmeldung und -abmeldung.


Wechselt in das Alarm- und Ereignismenü.


Wechselt in das Visualisierungsmenü.

Der rechte Bereich enthält Schaltflächen zur Bildnavigation

Schaltfläche

Beschreibung


Wechselt in eine bestimmte Darstellung (konfigurierbar).


Wechselt zur vorhergehenden Darstellung innerhalb einer Ebene (zum Beispiel zum vorhergehenden Programmgeber)


Wechselt zur nächsten Darstellung innerhalb einer Ebene (zum Beispiel zum nächsten Programmgeber)
