Mehrfach-Auswahlliste

In der Bibliothek JCmpVisuBasic sind für die Erstellung von Mehrfach-Auswahllisten folgende Eingabe-Objekte vorhanden:

MultiSelectElementDirect: Mehrfachauswahlmöglichkeit als Dropdown-Liste.

MultiSelectionElement: Mehrfachauswahlmöglichkeit in einem separaten Fenster.

Für alle MultiSelectionElement wird der gleiche Variablentyp stMultiSelectionBoxType benutzt.

VAR
// Example for multi selection element
stMultiSelection : JCmpVisuBasic.stMultiSelectionBoxType;
END_VAR

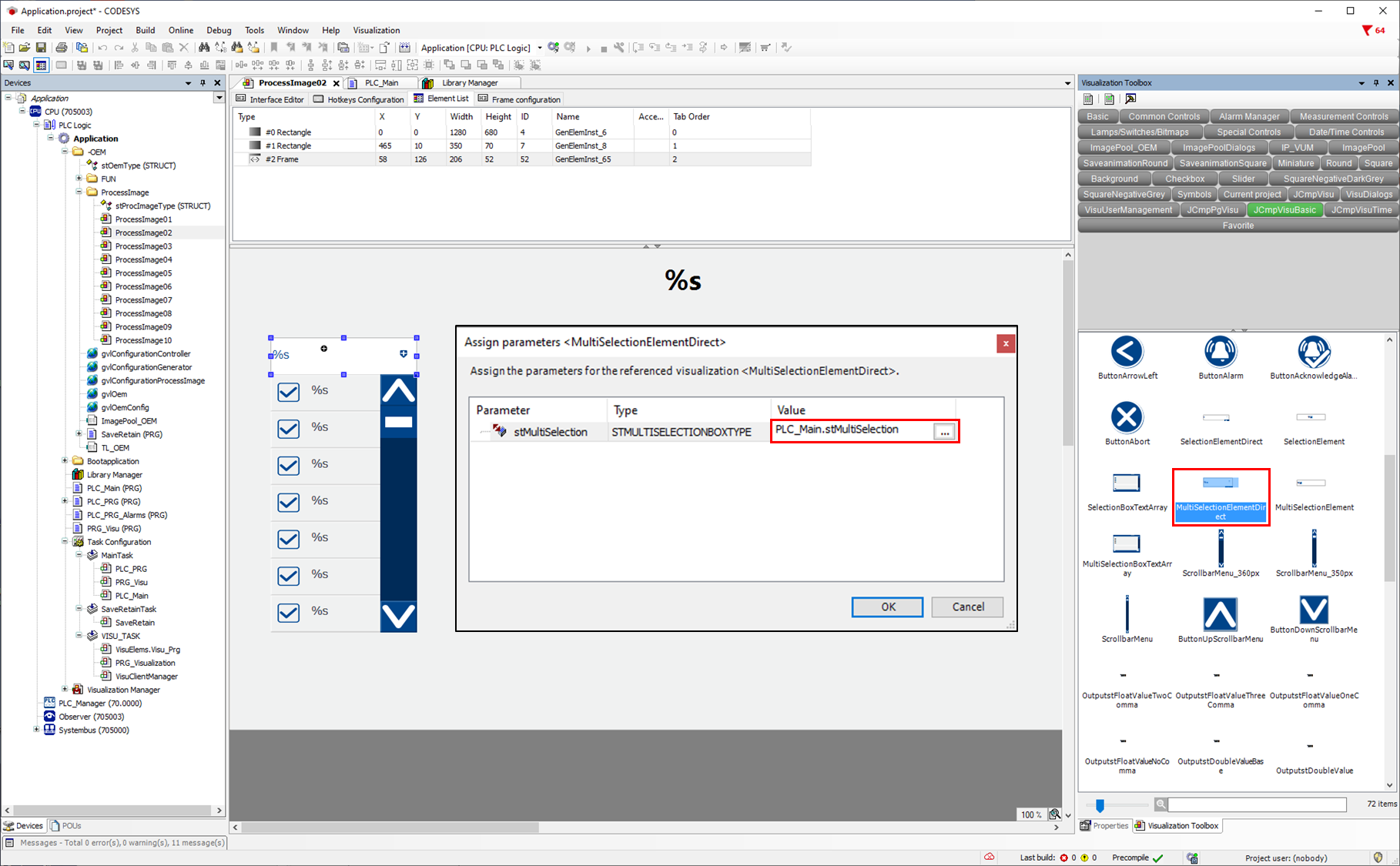

Zieht man nun das gewünschte Objekt aus der Visualization Toolbox in das Prozessbild, öffnet sich ein Parameter-Fenster. Hier kann man für das Eingabefenster dem Parameter die Variable zuweisen.

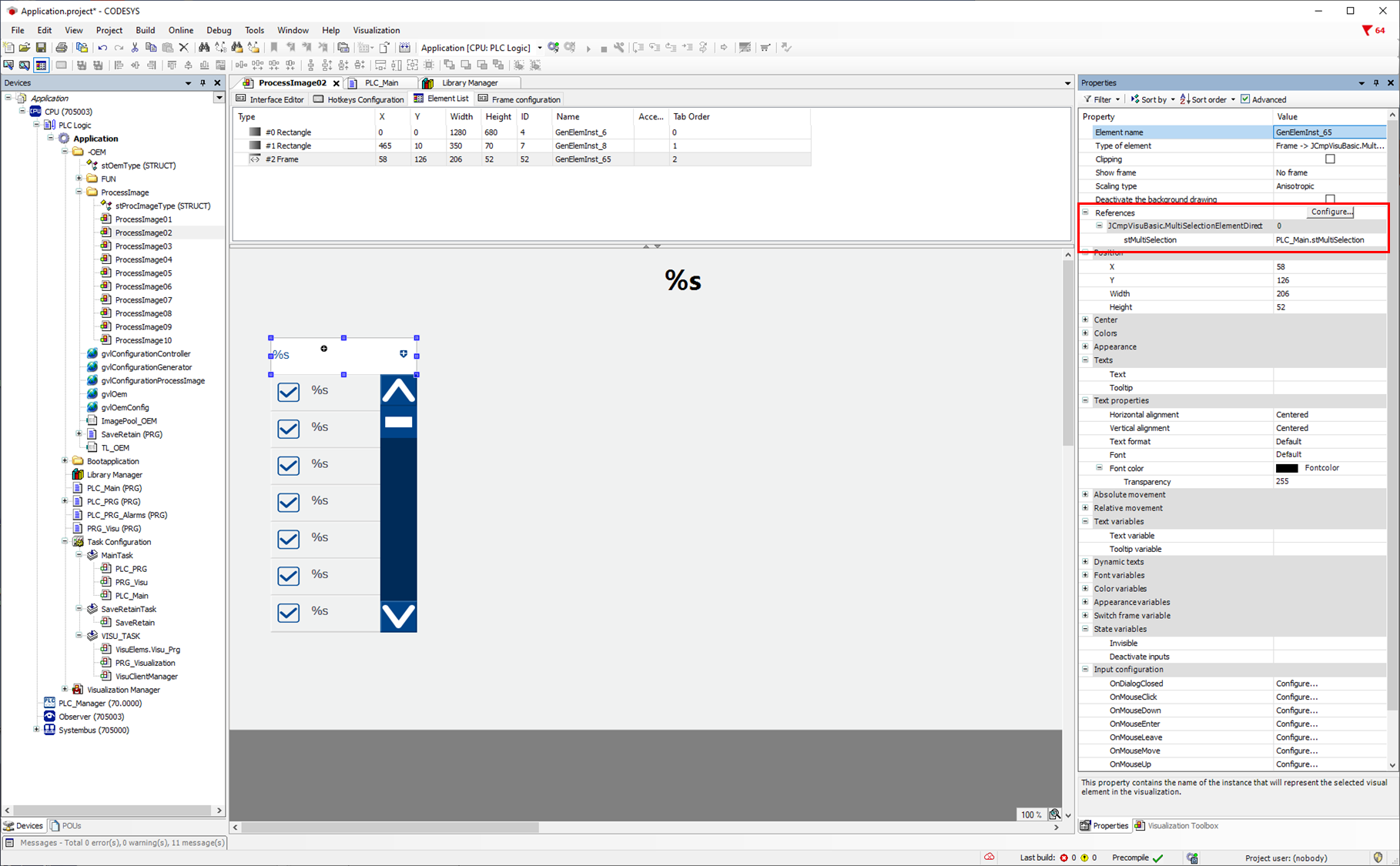

Es ist auch möglich im nachhinein die Parameter über die Objekt-Eigenschaft einzugeben oder zu ändern.

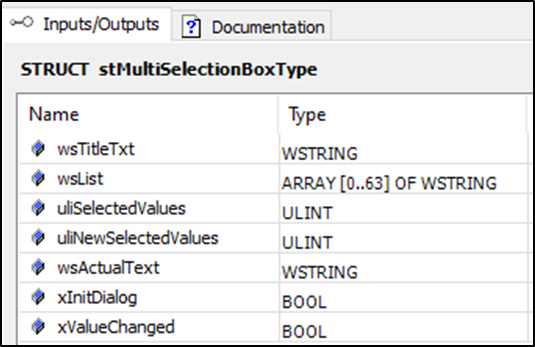

Die Strukturvariable JCmpVisuBasic.stMultiSelectionBoxType beinhaltet folgende Variablen:

Aus der Strukturvariable werden nur folgende Variablen benötigt:

stMultiSelectionBoxTyp:

wsTitleText: Überschrift für das Auswahlfenster (nur bei MultiSelectionElement).
wsList: Übergabe der Texte, die im Auswahlliste/-Fenster anzeigt werden sollen.
uiIndex: Gibt an, welche Textzeile selektiert wurde.

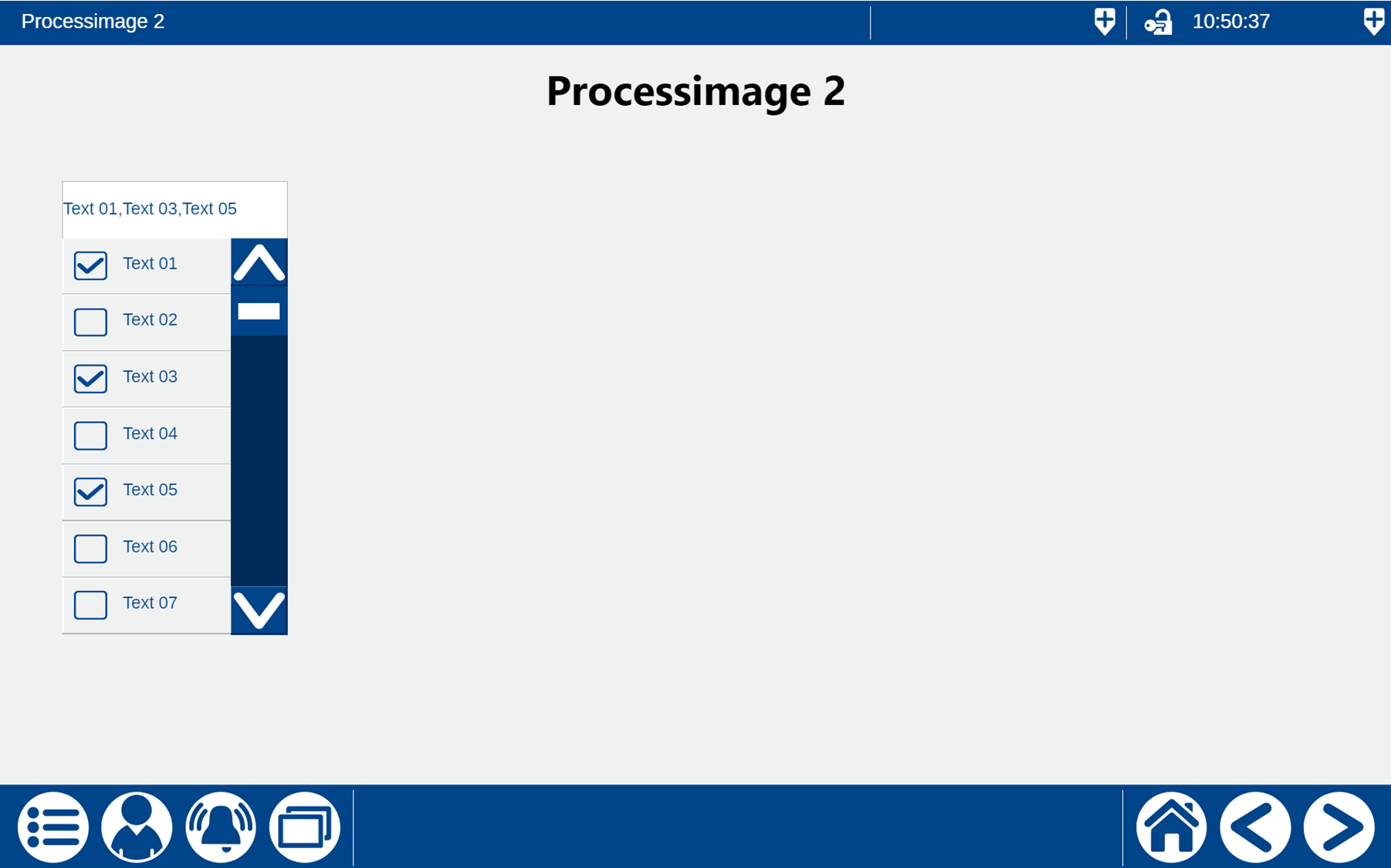

Im ersten Beispiel wird MultiSelectElementDirect verwendet. Wird auf das Eingabefeld geklickt öffnet sich eine Auswahlliste.

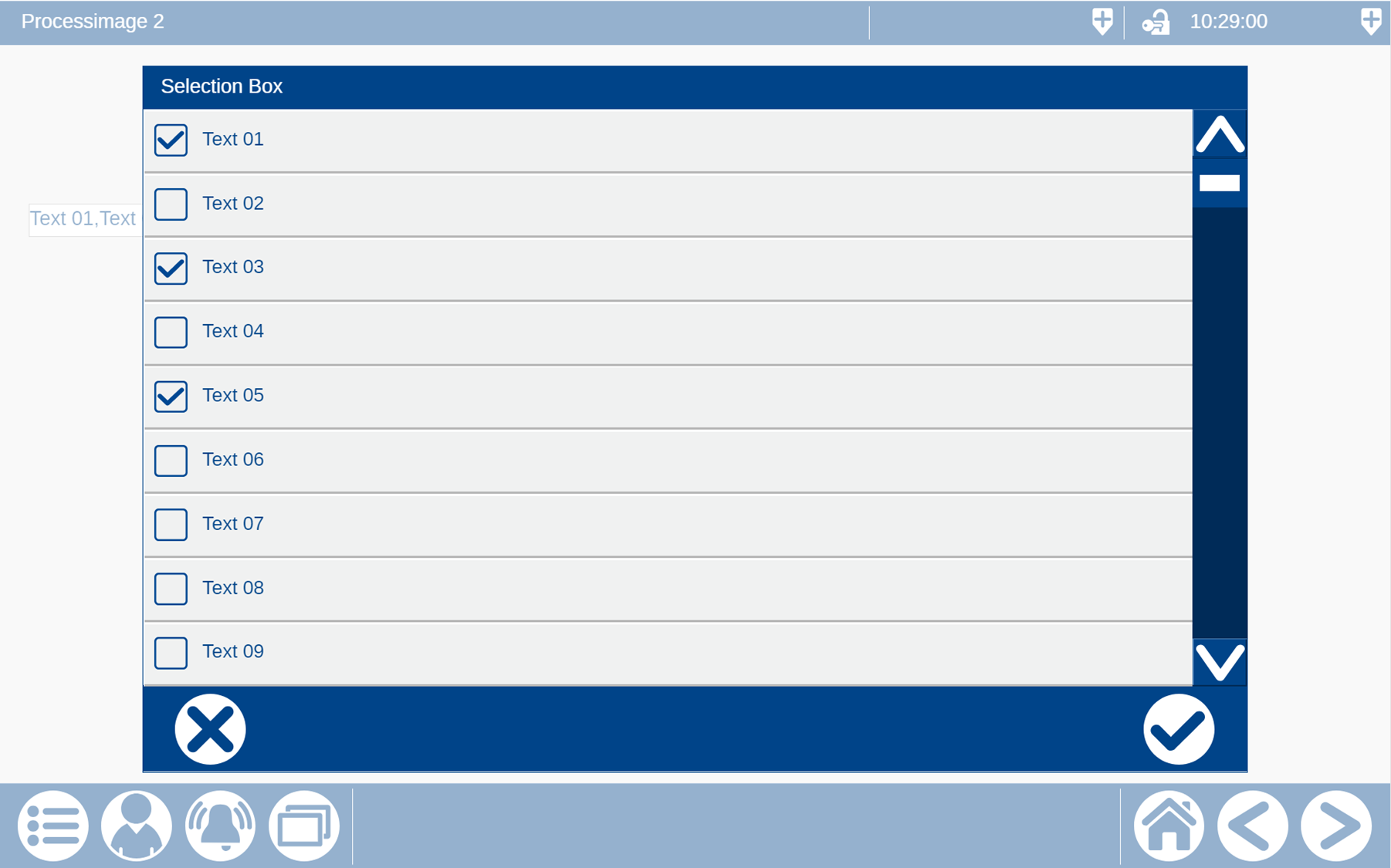

Im zweiten Beispiel wird MultiSelectElement verwendet. Wird auf das Eingabefeld geklickt öffnet sich ein Auswahlfenster.

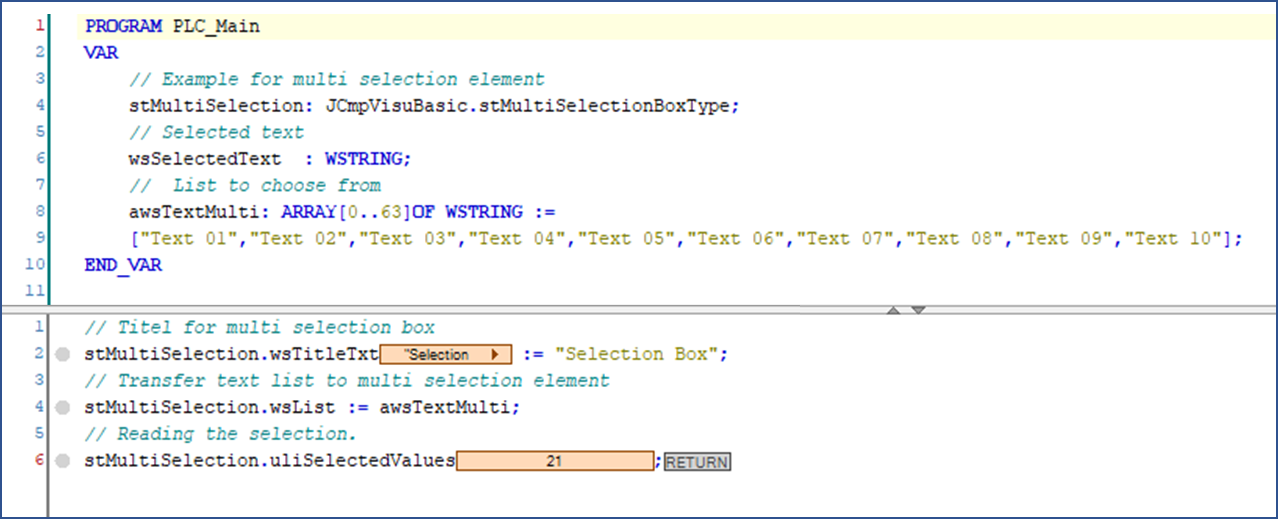

Der Code für beide Beispiele könnte wie folgt aussehen:

Die im Beispiel selektierten Einträge Text 01, Text 03 und Text 05 ergeben im BCD-Code den Wert 21. Um die Selektionen auslesen zu können muss eine BCD-Konvertierung durchgeführt werden.
