FC_openImage()

Diese Funktion steht ab der 8. Ausbaustufe zur Verfügung.

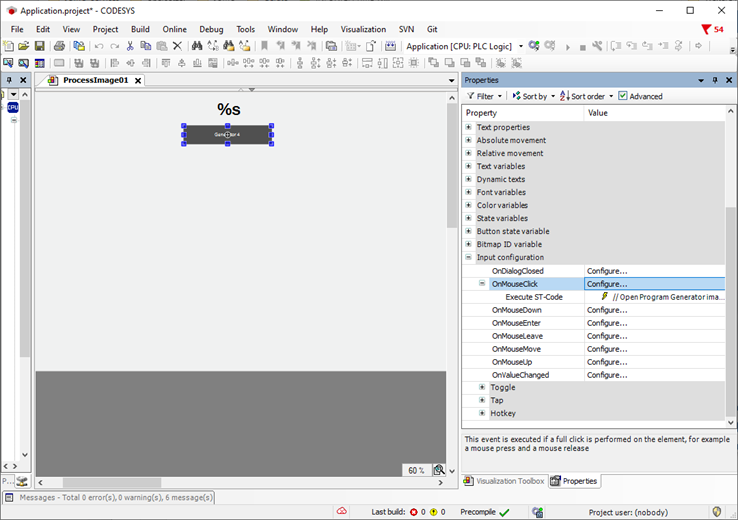

Im vorliegenden Beispiel wird in einem Prozessbild ein Button-Objekt erstellt. Über die Konfiguration der Eingabe OnMouseClick kann die Funktion FC_openImage() im ST-Code verwendet werden, um in eine andere Visualisierung zu wechseln.

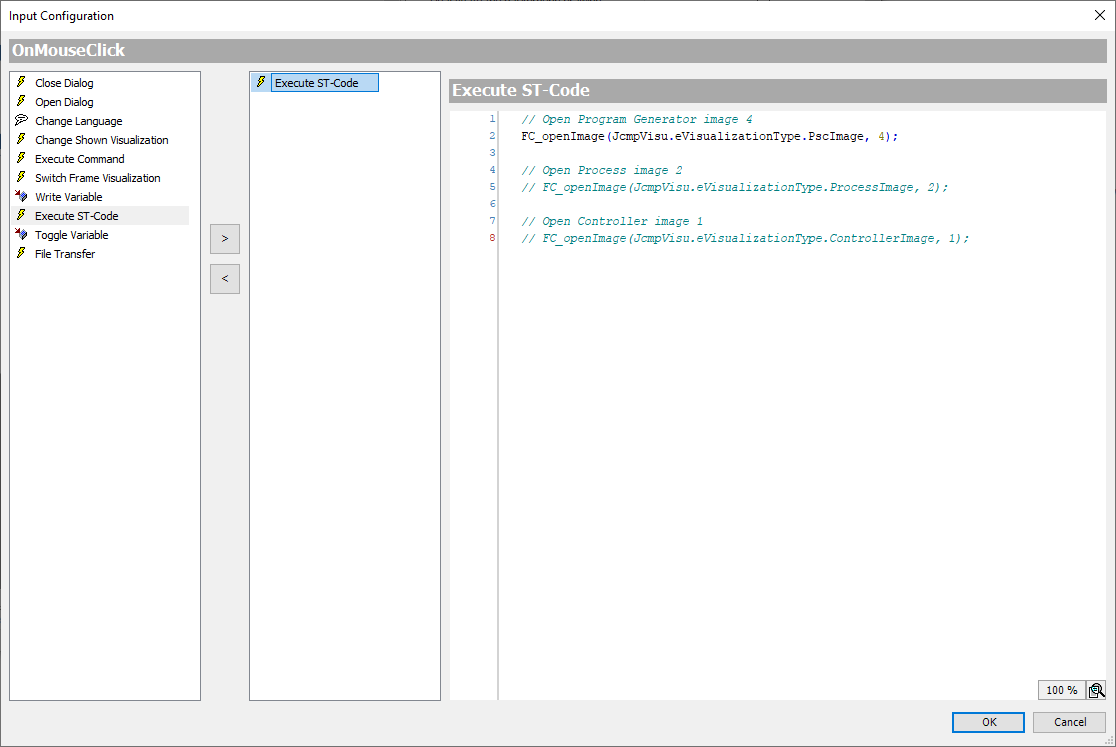

Die folgenden Beispiele zeigen der Reihe nach, wie der Wechsel in die Visualisierung des vierten Programmgebers, in das zweite Prozessbild sowie in das erste Reglerbild realisiert werden kann.

// Open Program Generator image 4
FC_openImage(JcmpVisu.eVisualizationType.PscImage,4);

// Open Process image 2
FC_openImage(JcmpVisu.eVisualizationType.ProcessImage,2);

// Open Controller image 1
FC_openImage(JcmpVisu.eVisualizationType.ControllerImage,1);
