Profinet-Controller anlegen

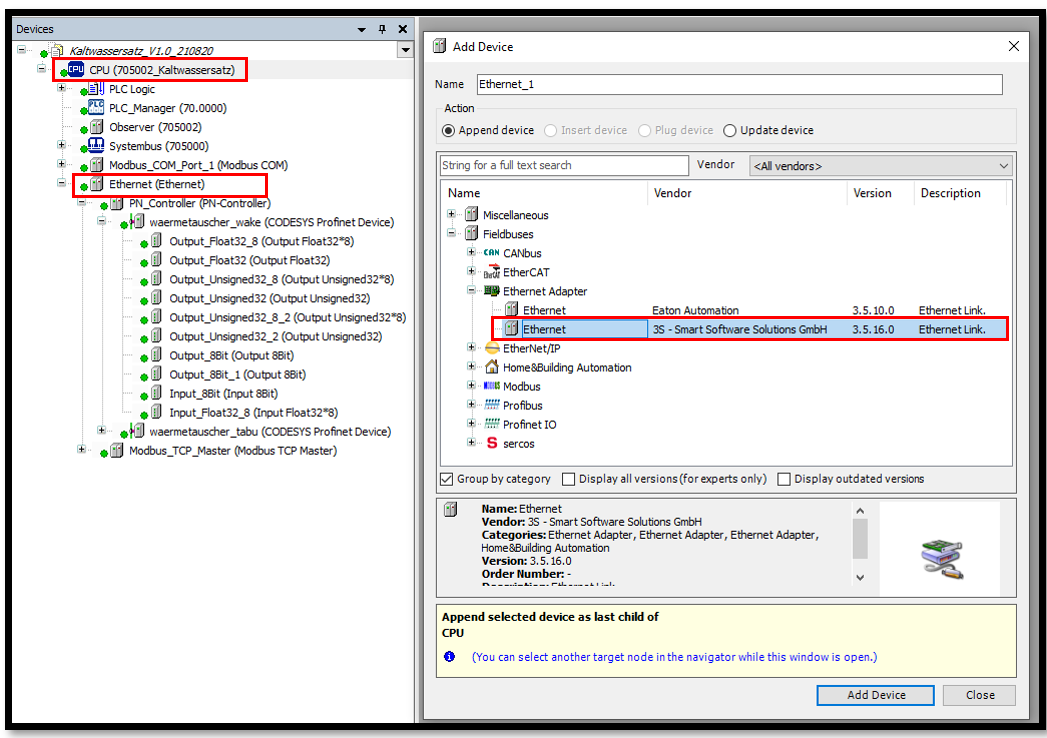

Beim dem variTRON, welches als Profinet-Controller dienen soll, muss über das Kontextmenü der CPU und dem Menüpunkt Add Device… die Schnittstelle Ethernet hinzugefügt werden.

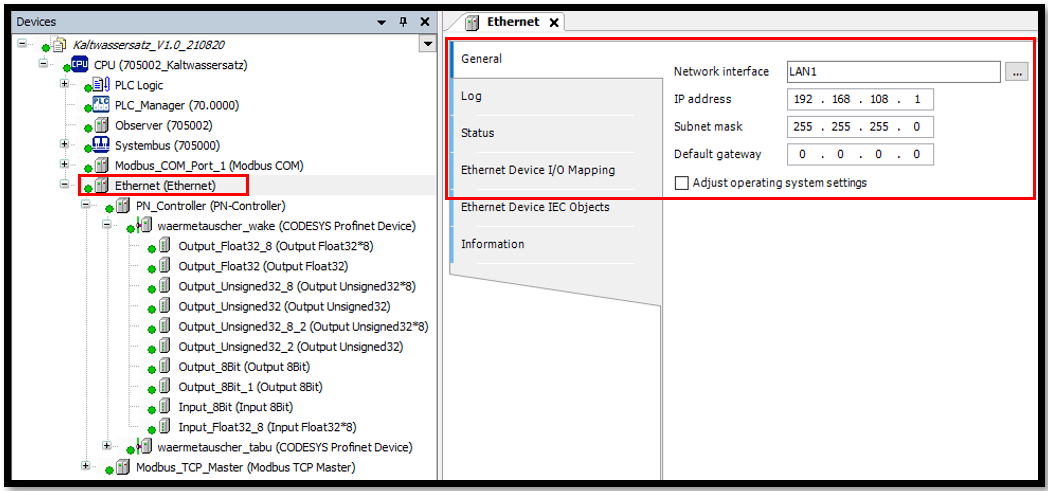

Am Ethernet-Device muss unter General das Network interface (LAN-Port) gewählt werden, worüber die Kommunikation erfolgen soll.

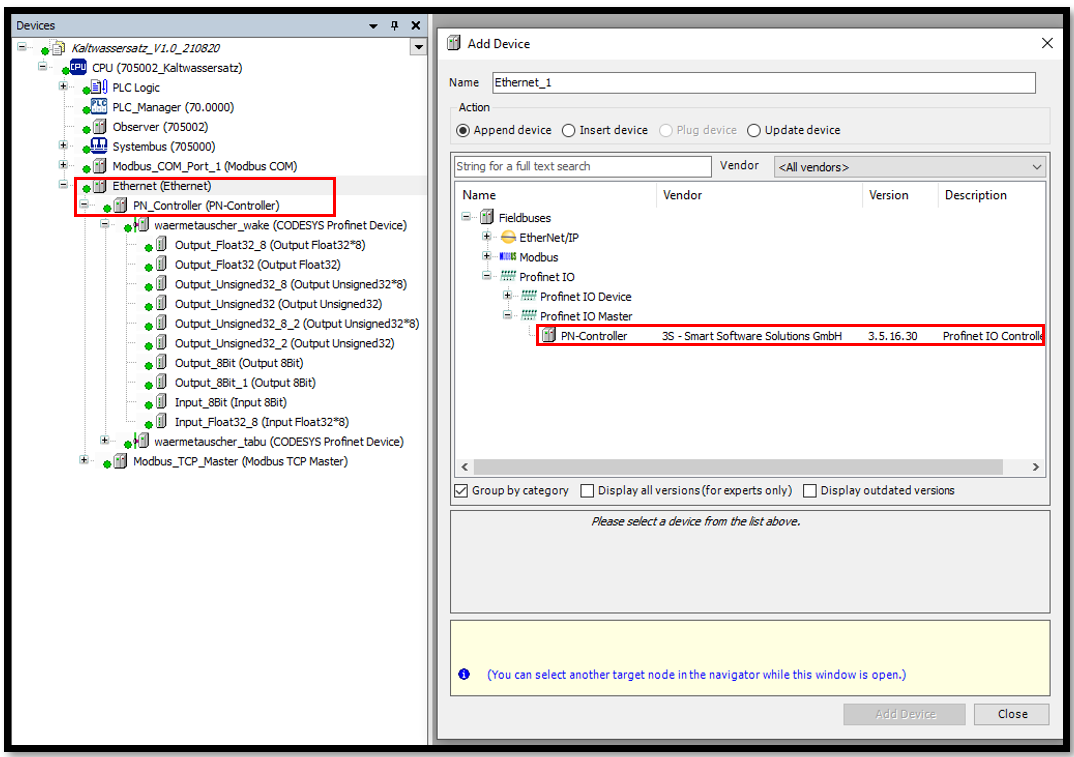

Anschließend wird über den Menüpunkt Add Device… des Kontextmenü des Ethernet-Devices, der PN-Controller hinzugefügt.

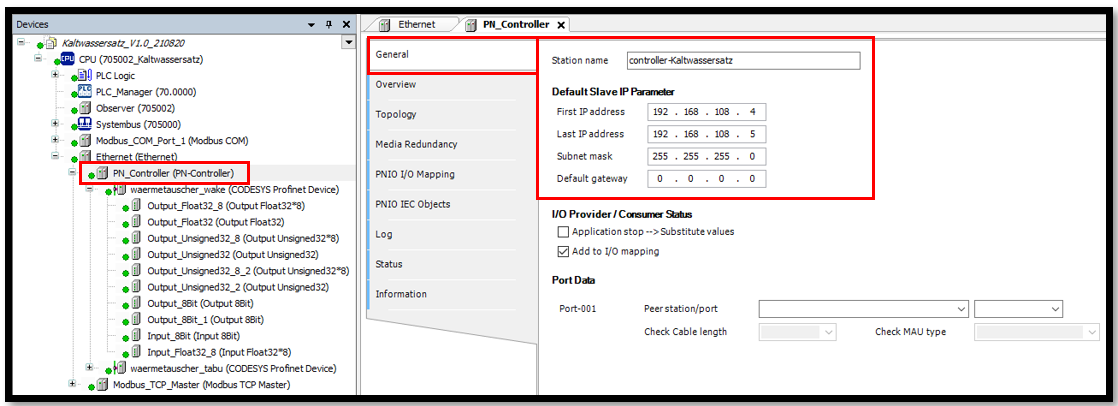

Am PN-Controller muss unter General der Stationsname und die IP-Parameter des Slaves konfiguriert werden.

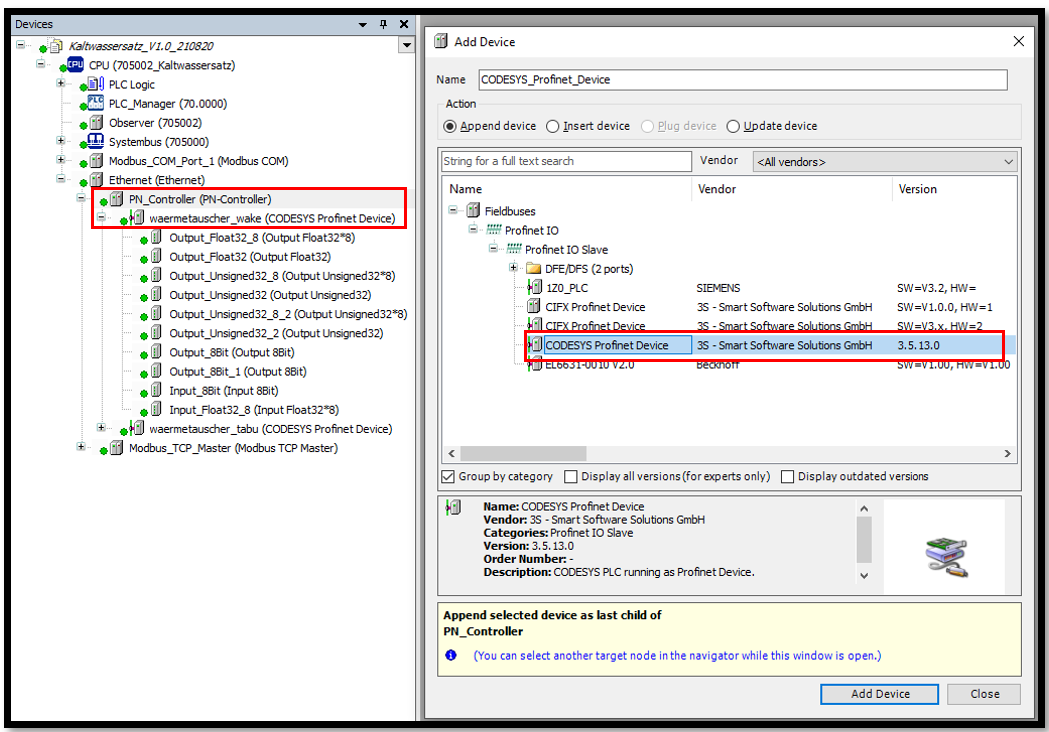

Anschließend wird über den Menüpunkt Add Device… des Kontextmenü des PN-Controllers, der CODESYS Profinet Device hinzugefügt.

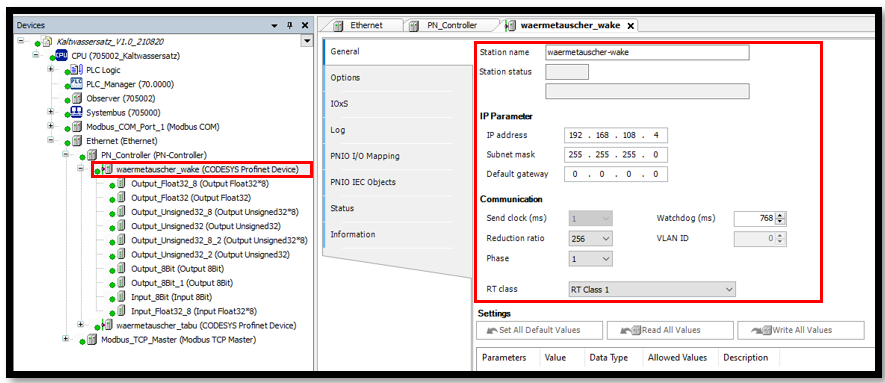

Den PN-Device mit Stationsname und IP-Adresse konfigurieren. Die eingestellten Kommunikationsparameter (Reduction ratio) sind Erfahrungswerte.

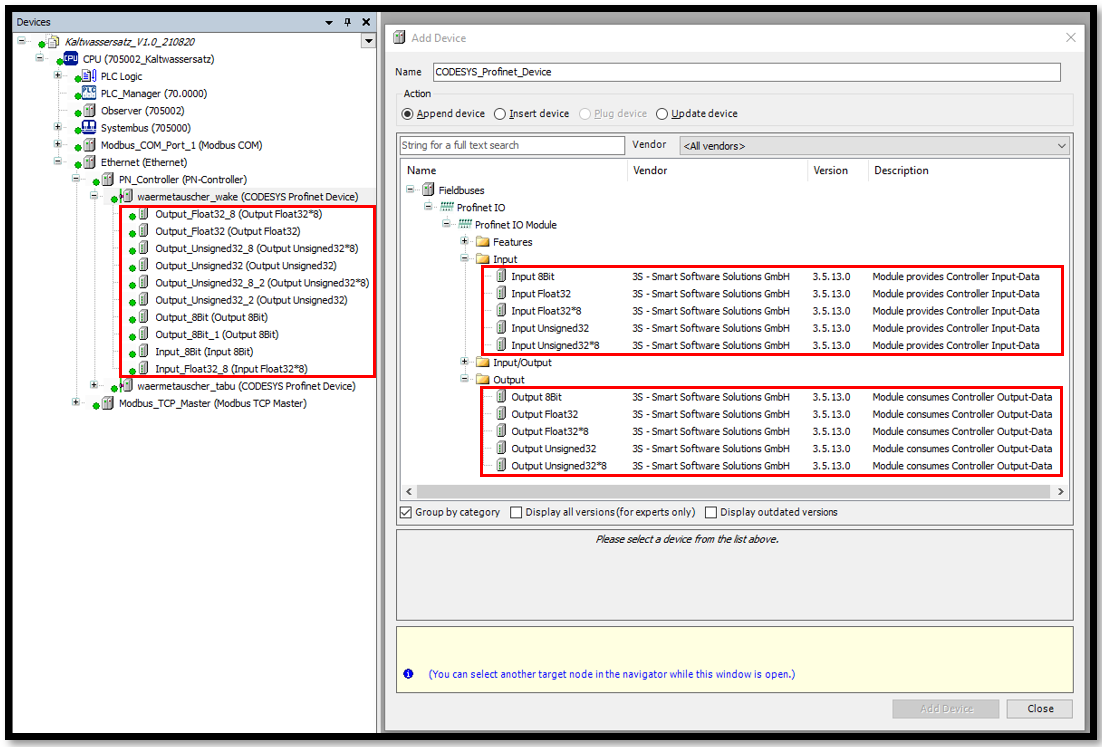

EA-Abbild mit Add Device vom Profinet Device erstellen.

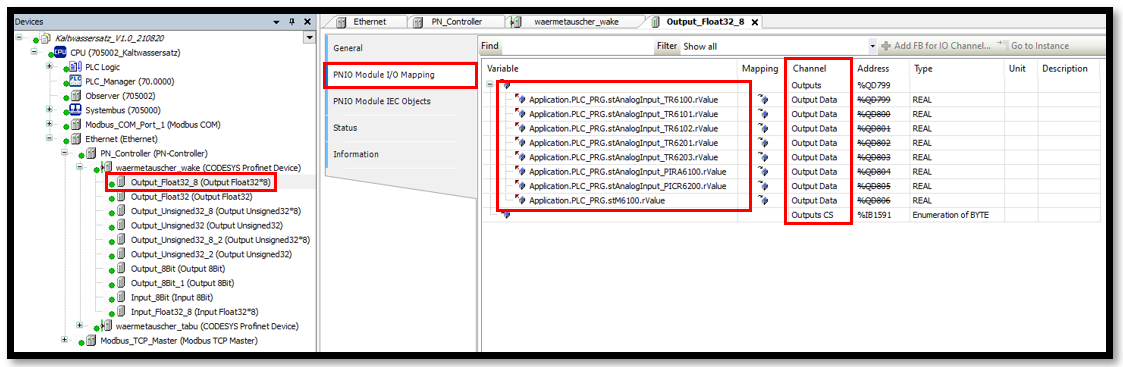

EA-Abbild mit Variablen mappen (8 Floats an Device senden)

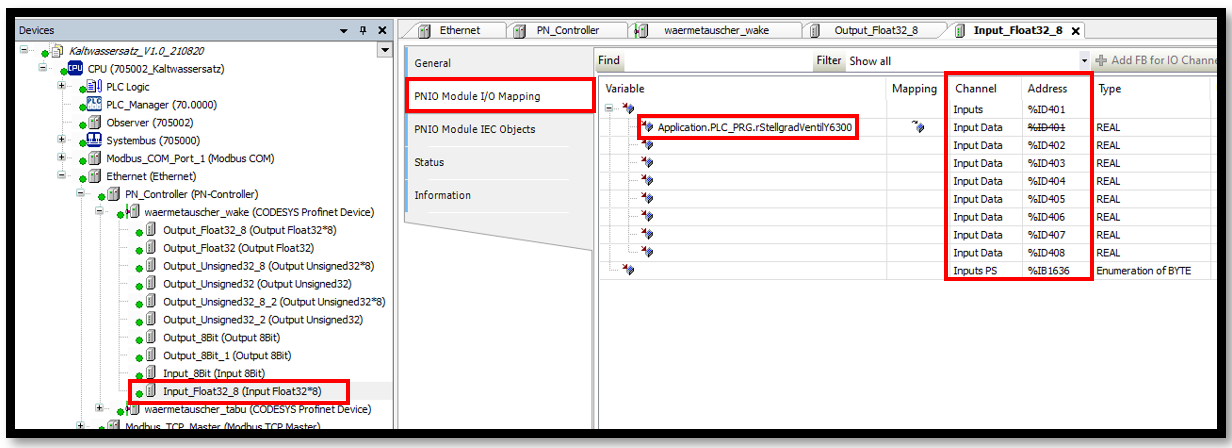

EA-Abbild mit Variablen mappen (8 Floats vom Device abfragen)
