Profinet-Device anlegen

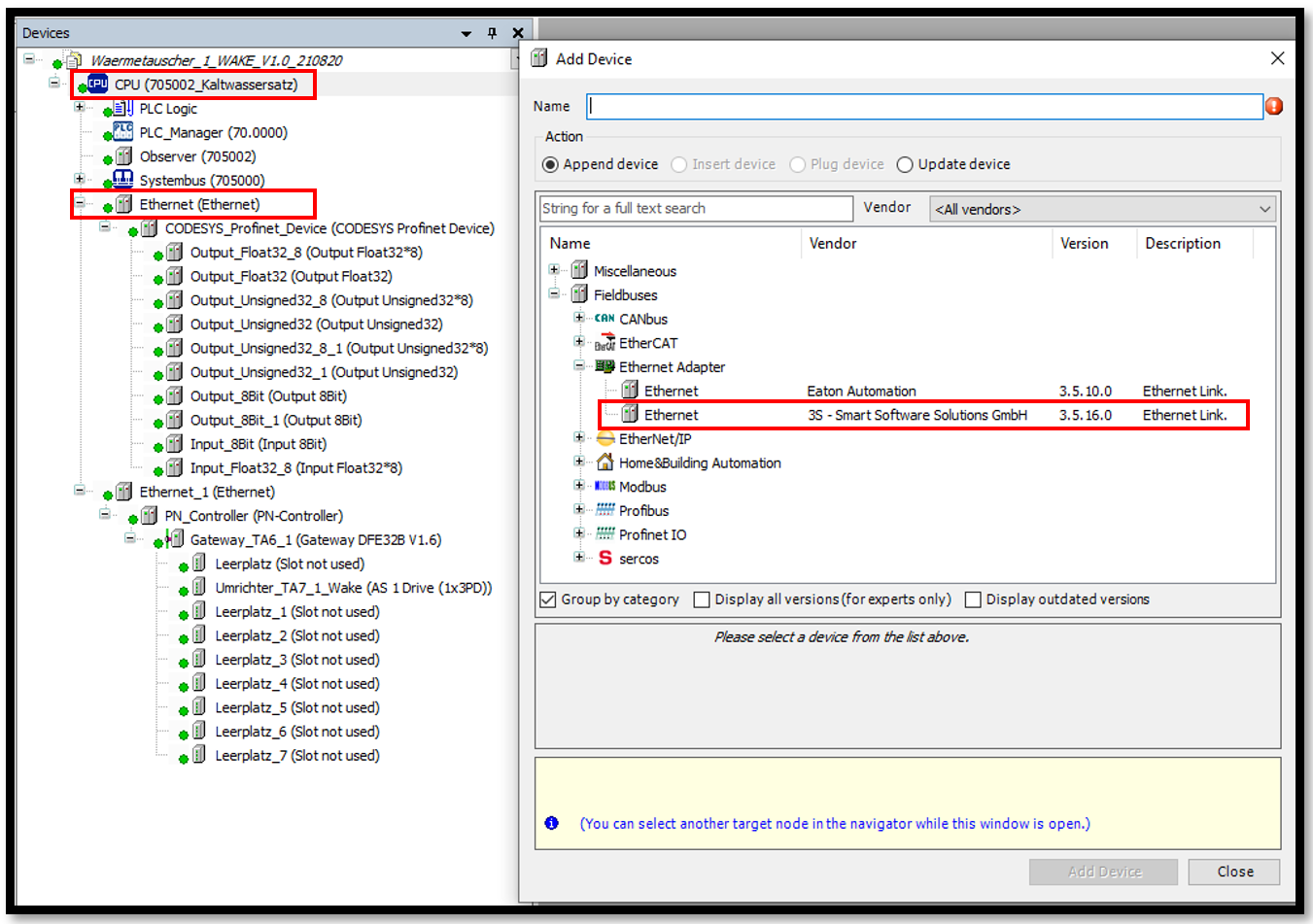

Beim dem variTRON, welches als Profinet-Device dienen soll, muss über das Kontextmenü der CPU und dem Menüpunkt Add Device… die Schnittstelle Ethernet hinzugefügt werden.

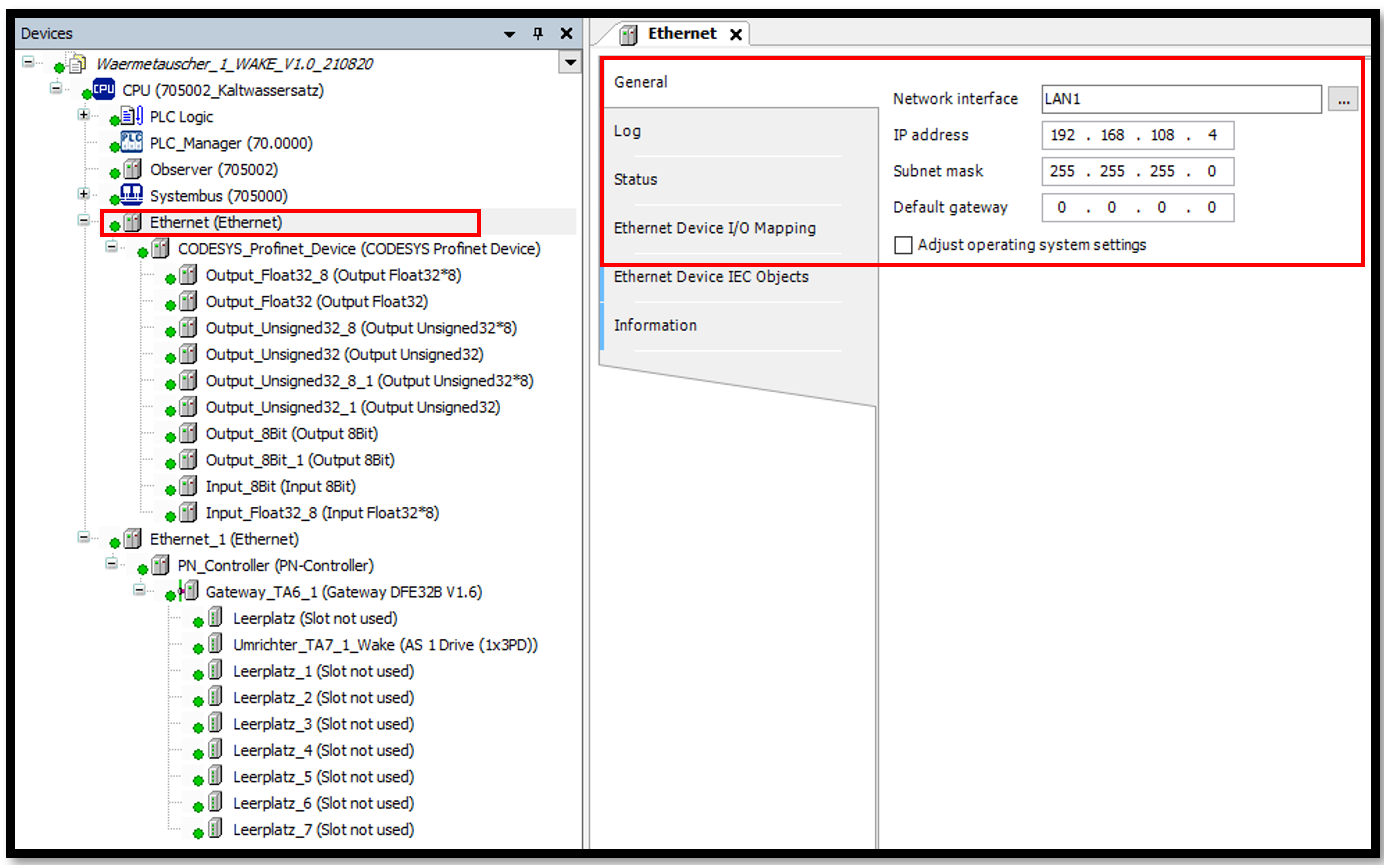

Am Ethernet-Device muss unter General das Network interface (LAN-Port) gewählt werden, worüber die Kommunikation erfolgen soll. Die IP Adresse muss identisch zur IP Adresse des Devices sein, welcher im PN-Controller anleget wurde.

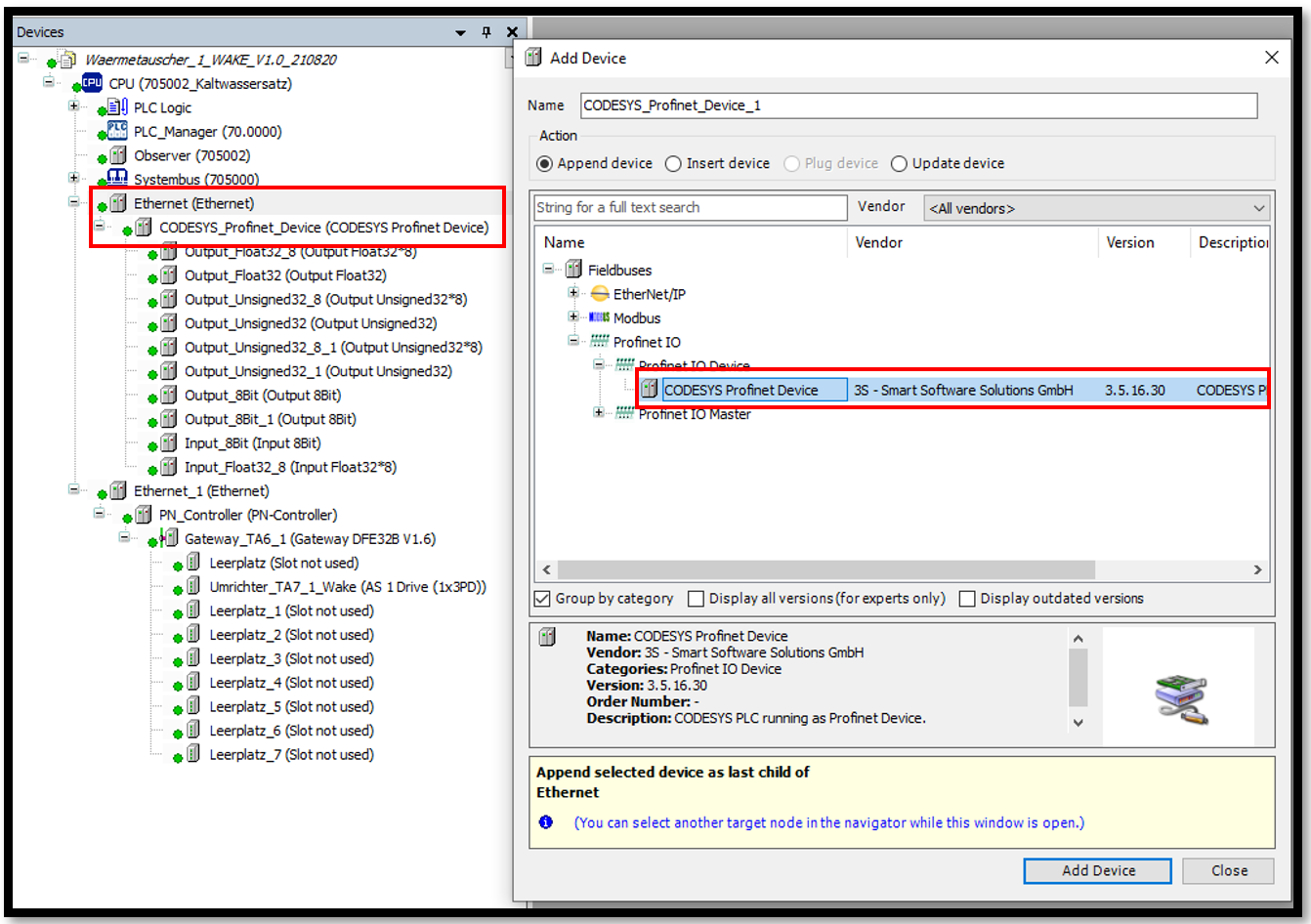

Anschließend wird über den Menüpunkt Add Device… des Kontextmenü des Ethernet-Devices, der CODESYS Profinet Device hinzugefügt.

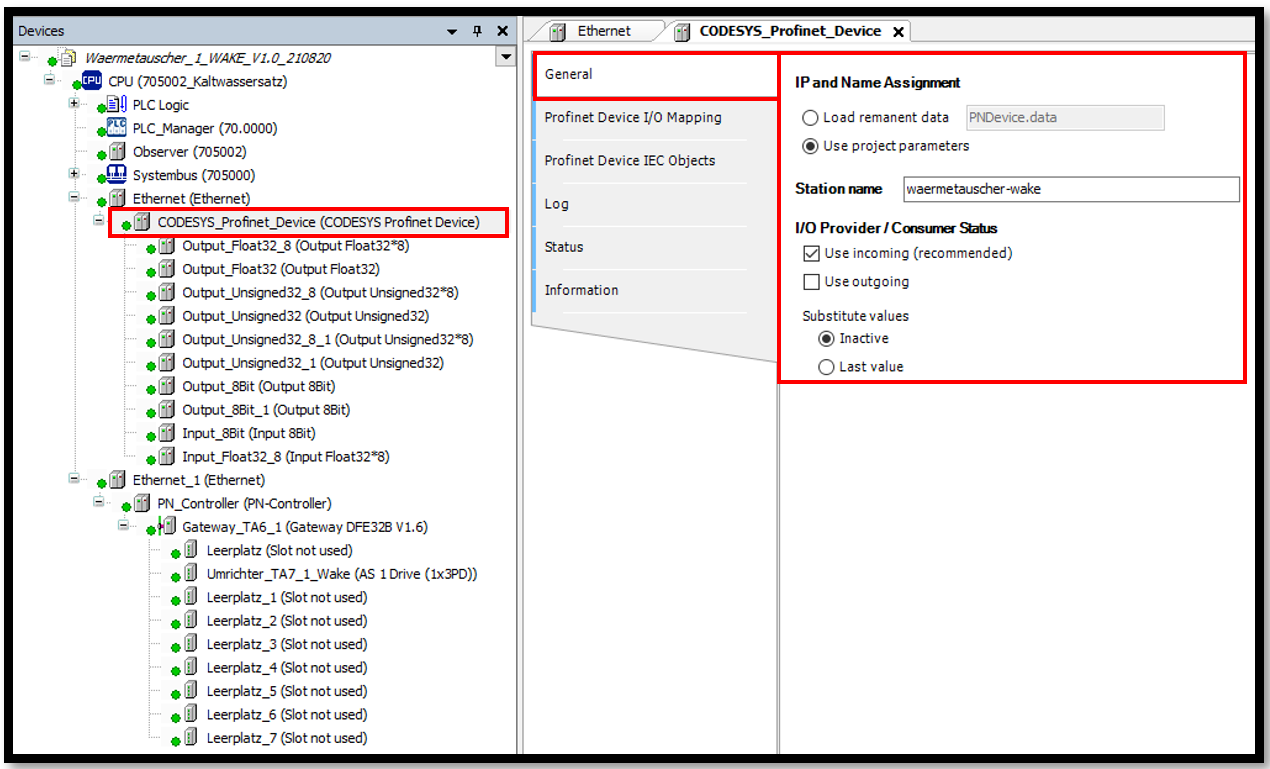

Am PN-Device muss unter General die Konfiguration vorgenommen werden. Der Stationsname muss dabei identisch zum Stationsname der Device-Konfiguration im PN-Controller sein.

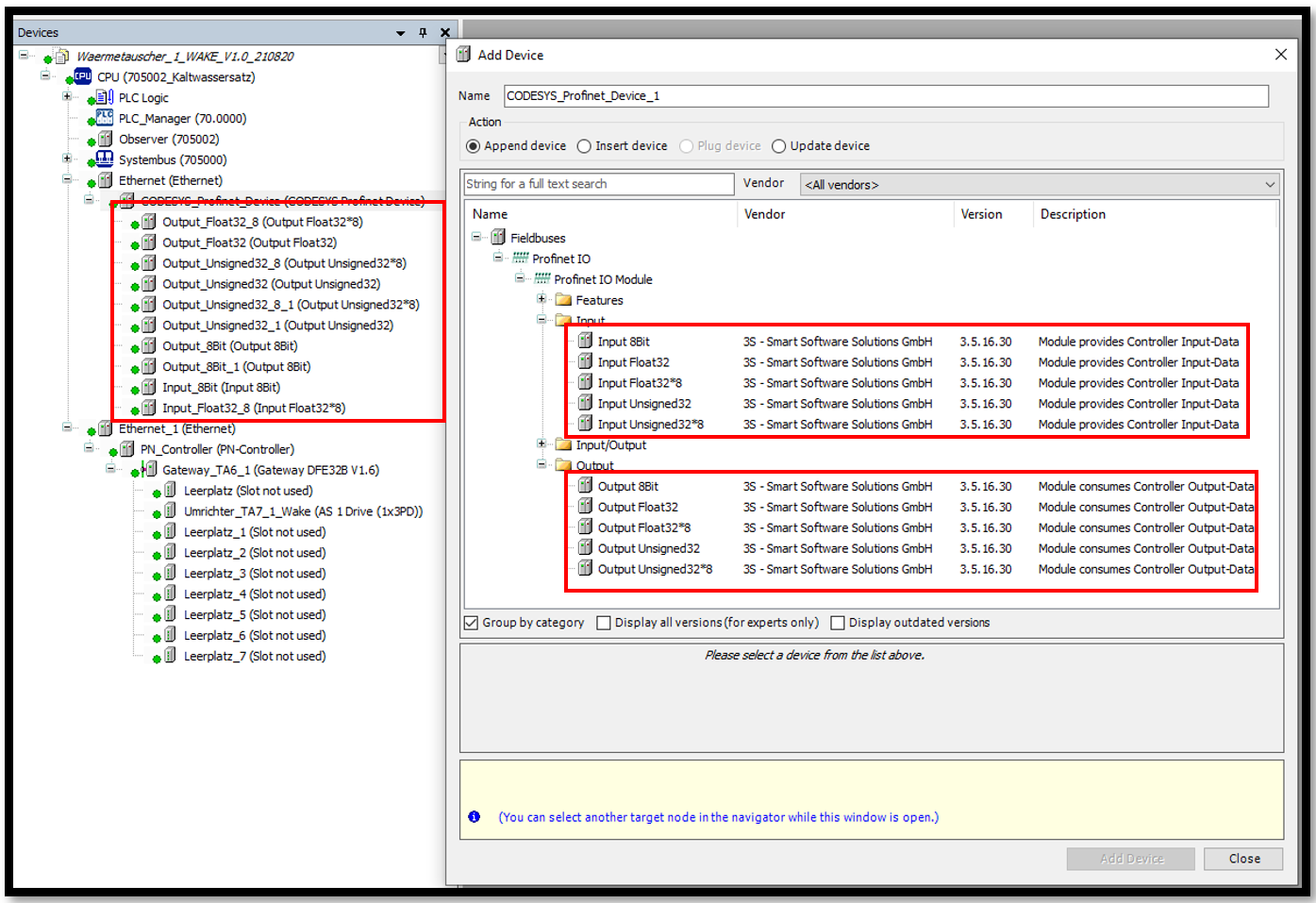

EA-Abbild mit Add Device vom PN-Device erstellen. Muss identisch zur Device-Konfiguration im PN-Controller sein.

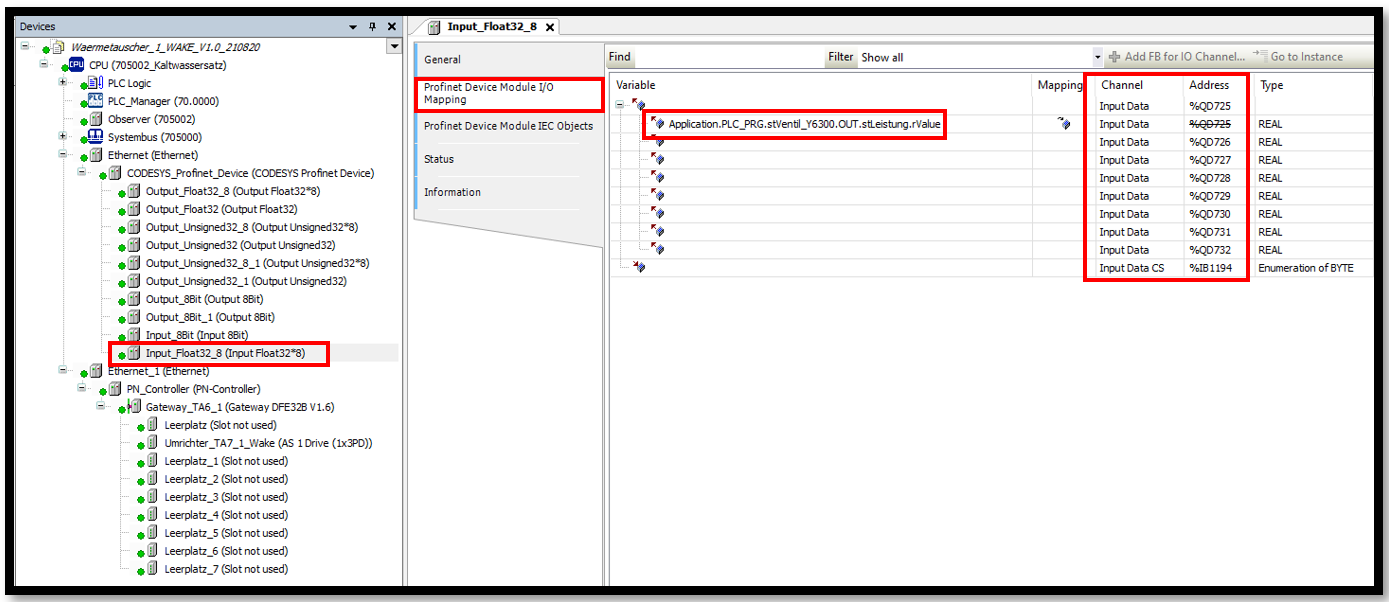

EA-Abbild mit Variablen mappen (8 Floats vom Controller empfangen)

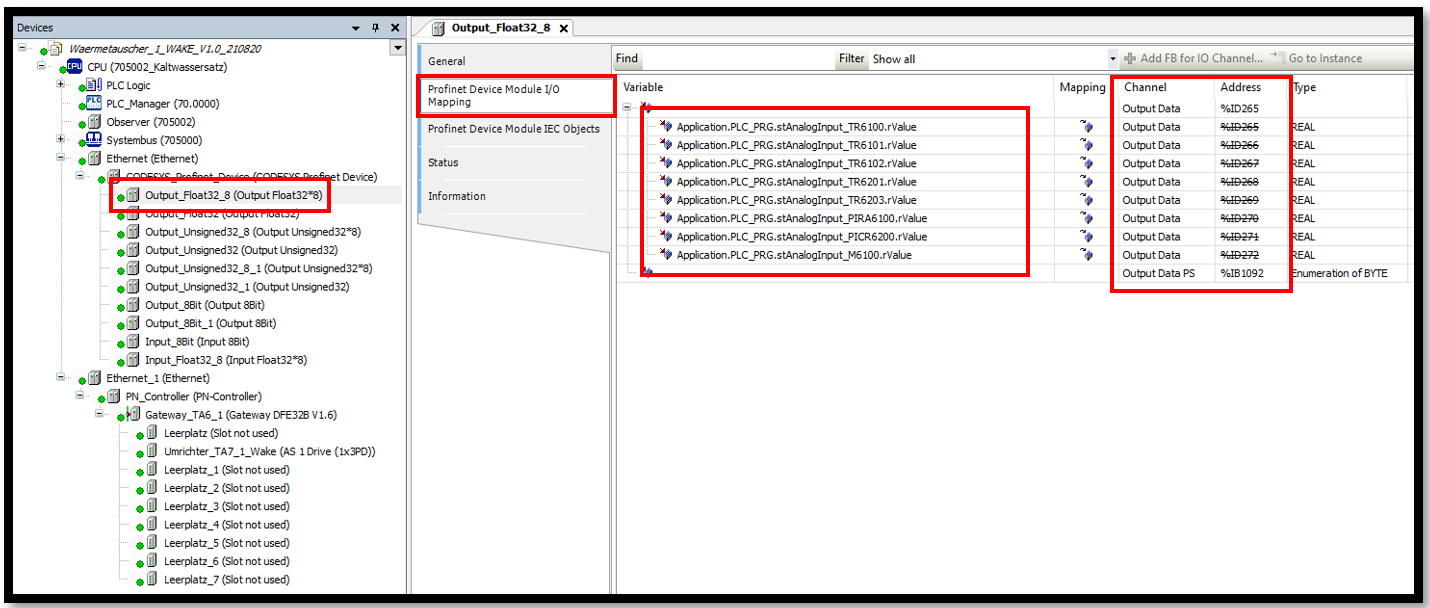

EA-Abbild mit Variablen mappen (8 Floats für Controller bereitstellen)

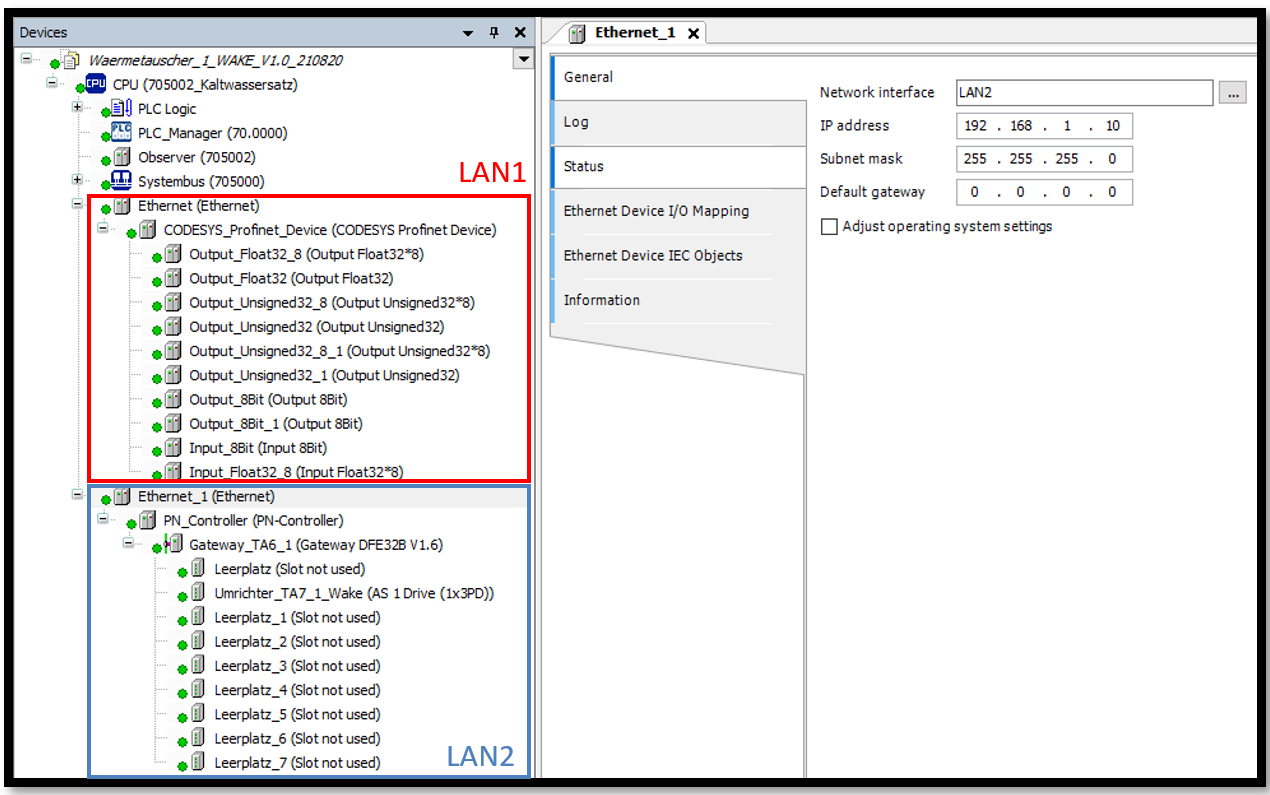

Device und Controller können auch parallel einem variTRON 500 realisiert werden. Hier muss dann Device und Controller auf zwei LAN 1 und LAN 2 aufgeteilt werden.
