Sollwerteinstellungen
In smartWARE Setup werden im Bereich Configuration unter :Haus: > PLC configuration > Prog. generator > Program generator x > Setpoint settings die Einstellungen für die Sollwerte vorgenommen.

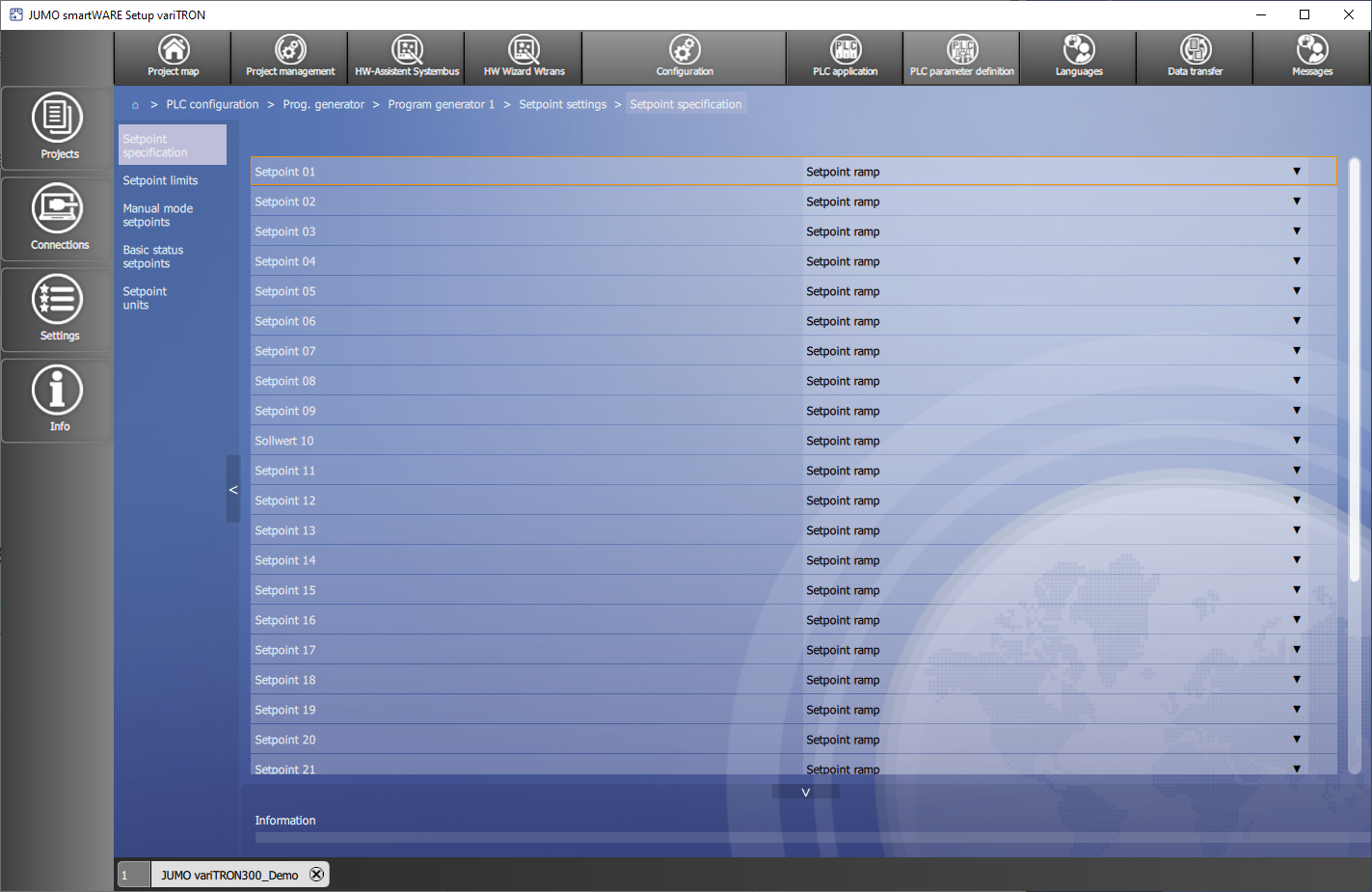

Sollwerteinstellung
Für jeden Sollwert lässt sich vorgeben, ob eine Sollwertänderung als Sprung oder in Form einer Rampe erfolgt.
Parameter | Auswahl/Einstellung | Beschreibung |
|---|---|---|
Sollwerte 1-30 | Sollwertsprung Sollwertrampe Endwert für SW-Rampe 1…10 | Sollwertänderung als Sprung Sollwertänderung als Rampe Wird beim Visu-Template nicht verwendet. |

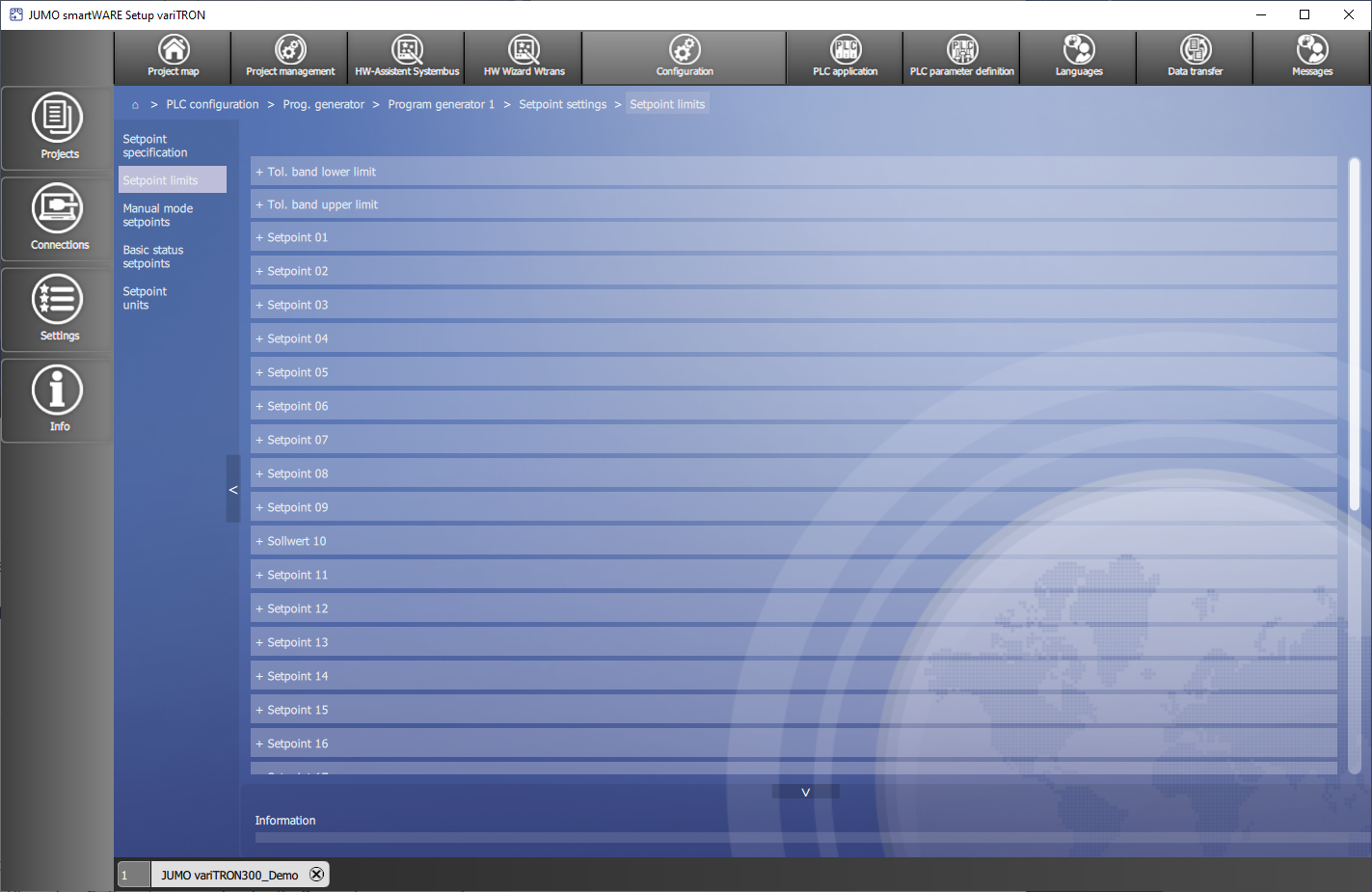

Sollwertgrenzen
Hier werden die Sollwertgrenzen und Toleranzbandgrenzen (Sollwert 1) vorgegeben. Außerdem kann die Anzahl der Nachkommastellen eingestellt und für jeden Sollwert eine individuelle Bezeichnung vergeben werden.
Parameter | Auswahl/Einstellung | Beschreibung |
|---|---|---|
Sollwerte 1-30 | ||
Minimum | -99999…+99999 | Zulässiger minimaler Sollwert |
Maximum | -99999…+99999 | Zulässiger maximaler Sollwert |

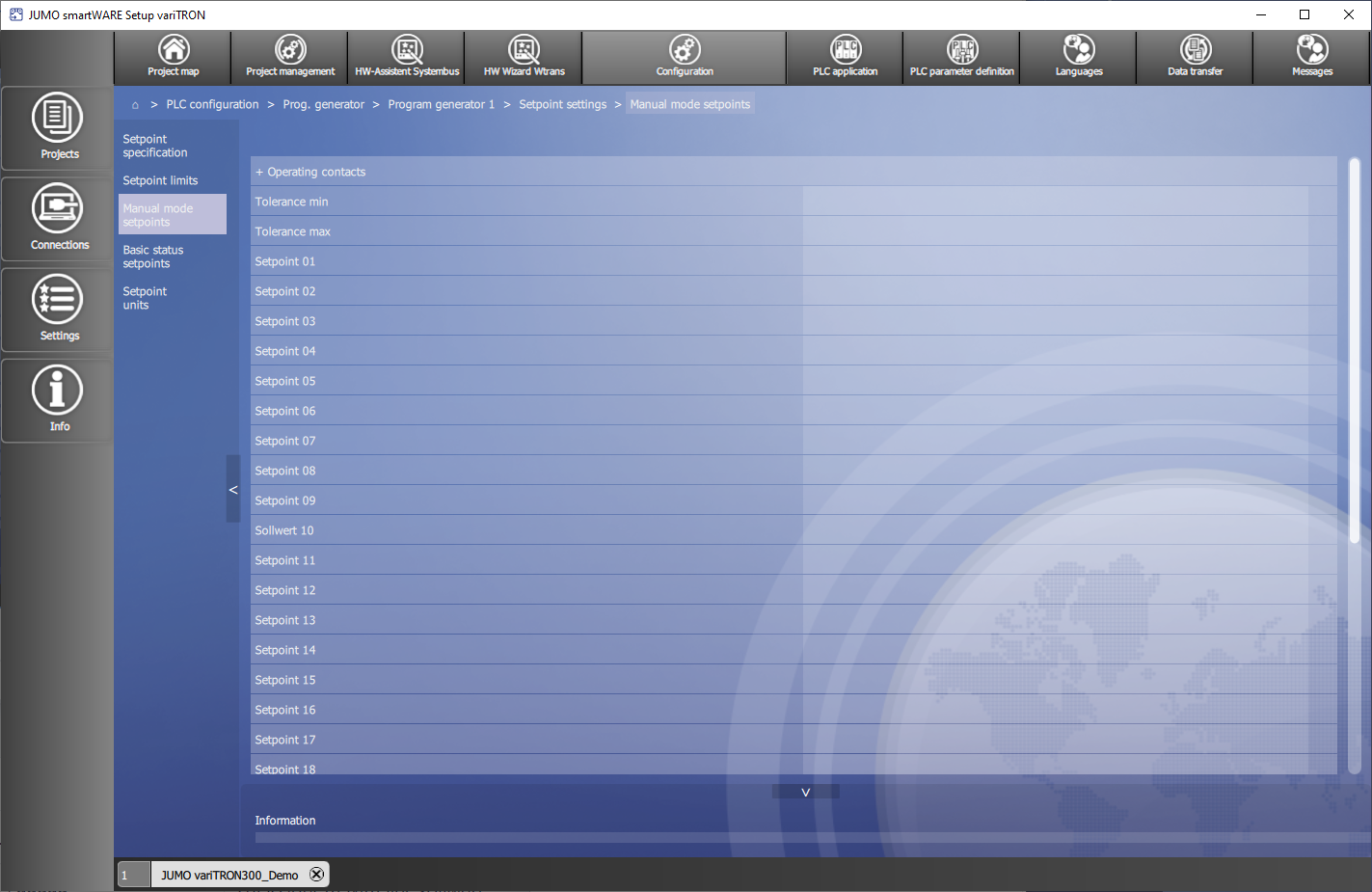

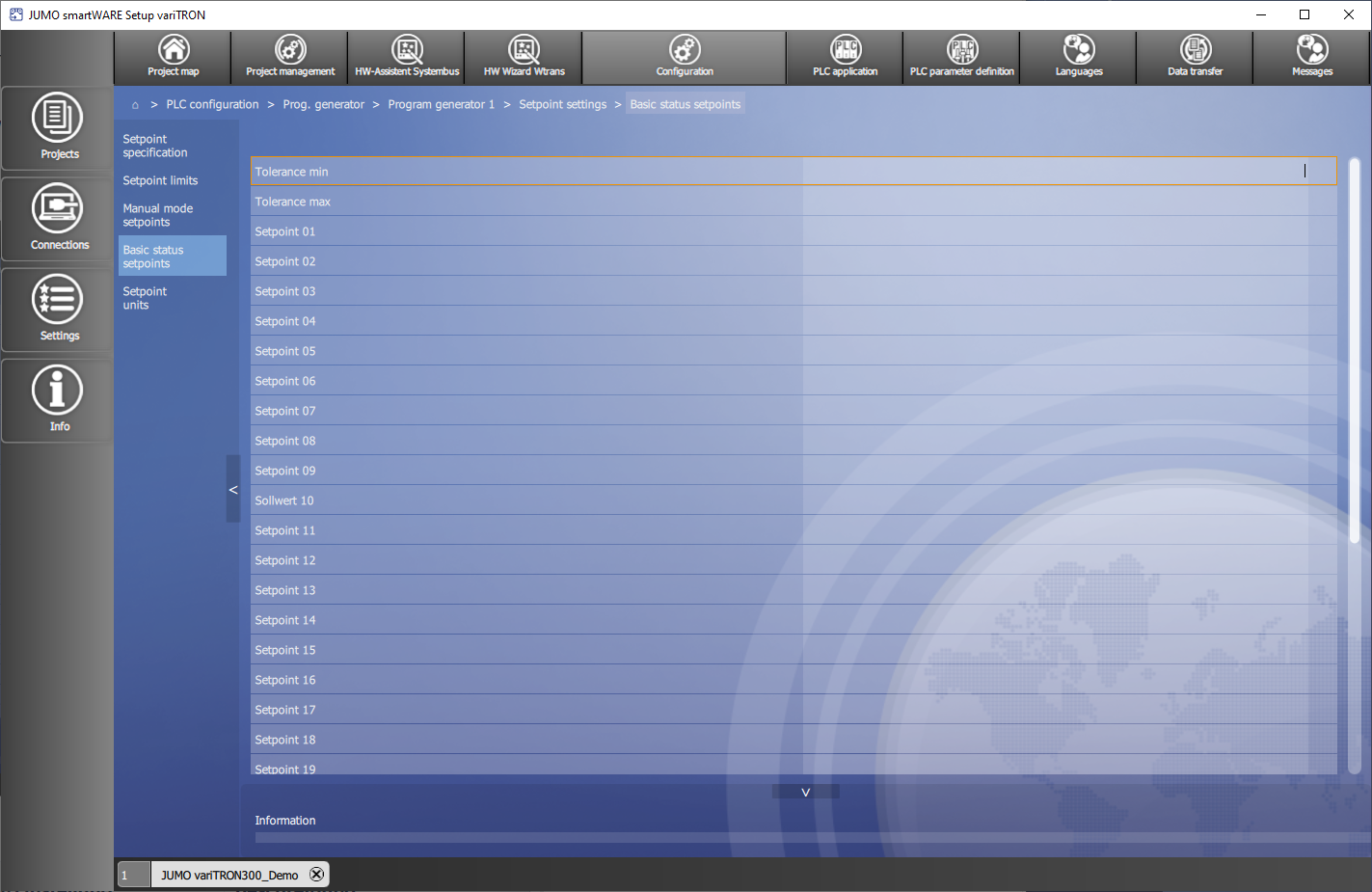

Sollwerte für Handbetrieb
Für den Fall des Handbetriebs können bestimmte Werte vorgegeben werden. Dies betrifft alle Sollwerte, das Toleranzband und die Steuerkontakte.
Diese Werte kommen auch zur Anwendung, wenn der Programmgeber als Festwertgeber konfiguriert
wurde.
Parameter | Auswahl/Einstellung | Beschreibung |
|---|---|---|
Sollwert 1-30 | -99999…+99999 | Sollwert 1-30 |
Untere Toleranzwert | -99999…+99999 | Unterer Wert des Toleranzbands |
Oberer Toleranzwert | -99999…+99999 | Oberer Wert des Toleranzbands |
Steuerkontakte 1-32 | Aus (Schalter) Ein | Steuerkontakt nicht aktiv Steuerkontakt aktiv |
Einheiten für Sollwerte
Für jeden Sollwert kann eine Einheit ausgewählt werden.
Parameter | Auswahl/Einstellung | Beschreibung |
|---|---|---|
Sollwert 1-30 | Keine Einheit Absolute Temperatur Relative Temperatur Relative Feuchtigkeit Verhältnis Stunden Minuten Sekunden |
