Warum werden SVG-Bilddateien nicht richtig dargestellt?

Um am Panel die Visualisierung darstellen zu können wird beim variTRON 500 touch die Remote TargetVisu verwendet. Hierbei kann es vorkommen, dass SVG-Bilddateien nicht richtig dargestellt werden. Der Grund hierfür liegt in der SVG-Datei.

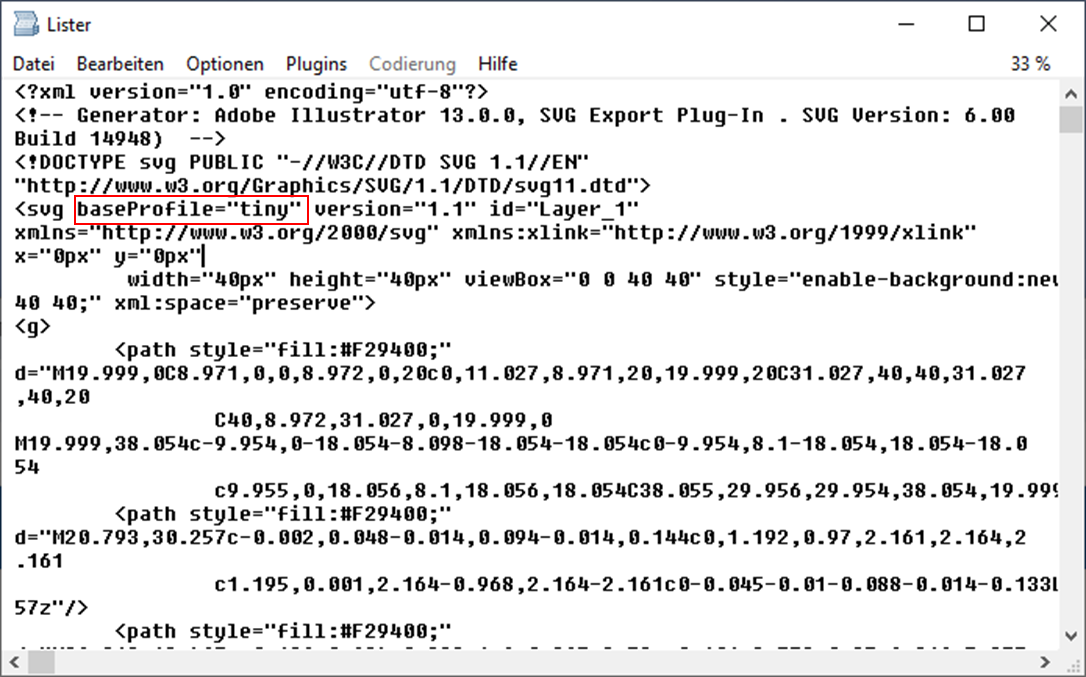

Im unteren Bespiel wird eine SVG-Bilddatei mit einem Editor geöffnet. In der Zeile <svg wird nun nach der Eigenschaft baseProfile gesucht und der Wert “tiny” übergeben. Existiert diese Eigenschaft nicht muss diese komplett hinzugefügt werden.

baseProfile="tiny"

Nachdem die SVG-Bilddatei abgespeichert wurde, muss sie erneut dem ImagePool hinzugefügt werden.
