Widget: Einzelsignal

Benutzung

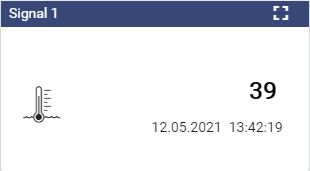

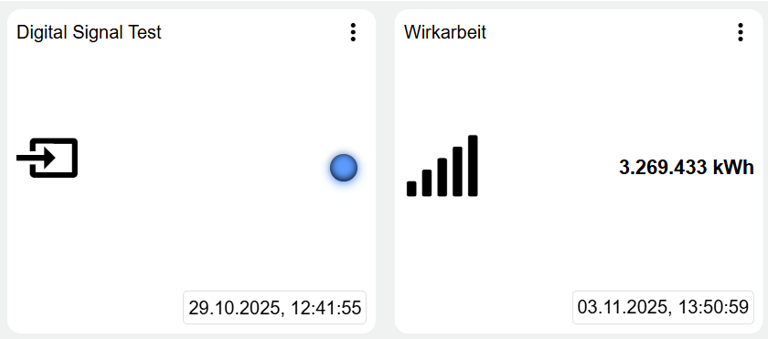

Das Einzelsignal zeigt den aktuellen Wert zusammen mit dem letzten Zeitstempel an.

Wenn ein Signal als Output definiert wurde, kann durch ein Dashboard - Klick auf dieses Widget der Sollwert gesetzt werden.

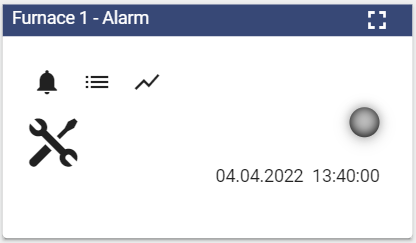

Über die drei Punkte oben rechts können folgende Detail Informationen zum Signal aufgerufen werden:

	Kann über “Bedingungen verwalten” (siehe unten) eingestellt werden. Ermöglich es die im Signal eingestellten Bedingungen (Grenzwerte für Alarme) zu bearbeiten.
	Kann über “Signalhistorie verwenden” (siehe unten) eingestellt werden. Ermöglich es in Listenform einzusehen, wann welche historischen Einzelwerte im System gespeichert wurden.
	Kann über “Signalhistorie verwenden” (siehe unten) eingestellt werden. Ermöglich es als Diagramm einzusehen, wann welche historischen Werte im System gespeichert wurden .

Konfiguration

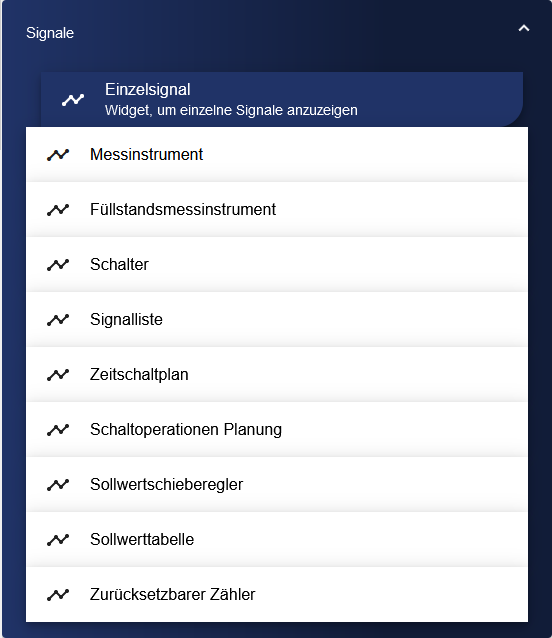

Wählen Sie das Widget Einzelsignal aus der Kategorie Signale aus.

In der Basiskonfiguration des Einzelsignals vergeben Sie eine geeignete Beschriftung (Titel). Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden.

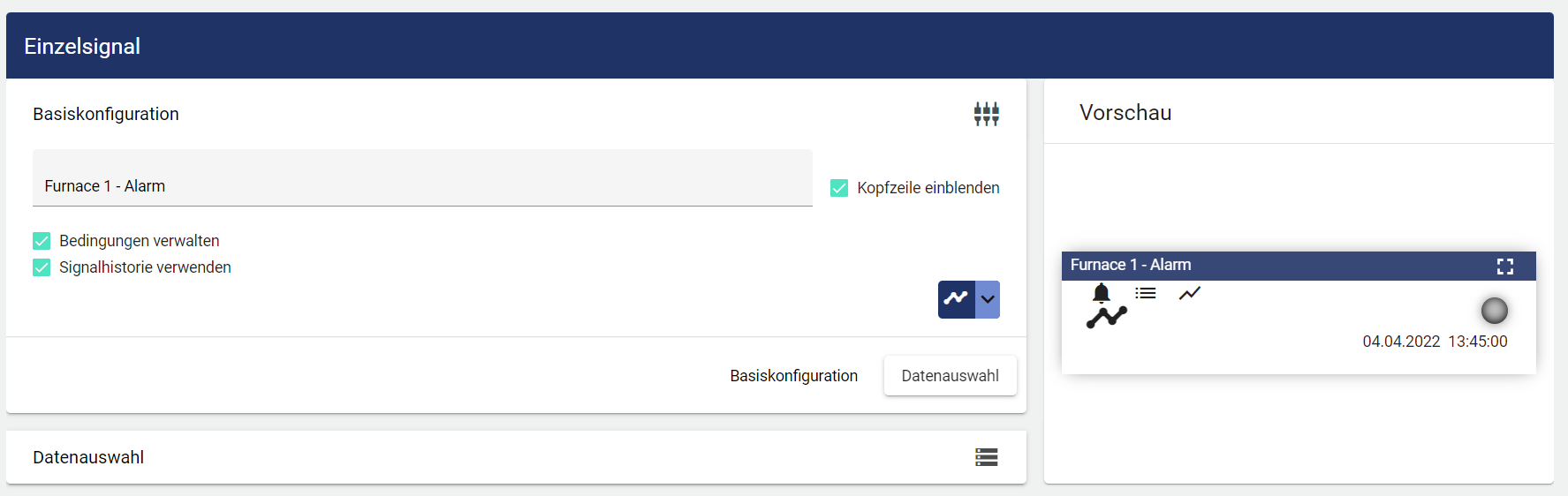

Wie oben beschrieben kann hier eingestellt werden, ob die Bedingungen und die Signalhistorie auftauchen sollen.

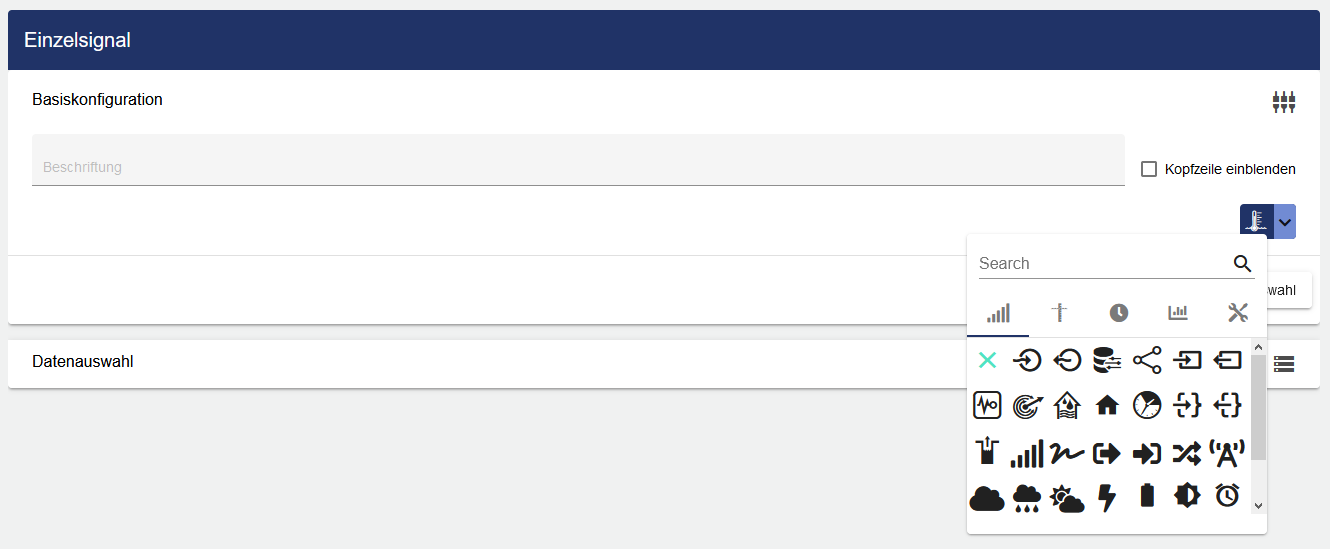

Unter dem Drop-down-Menü auf der rechten Seite, können Sie ein Symbol Ihrer Wahl für das Signal auswählen.

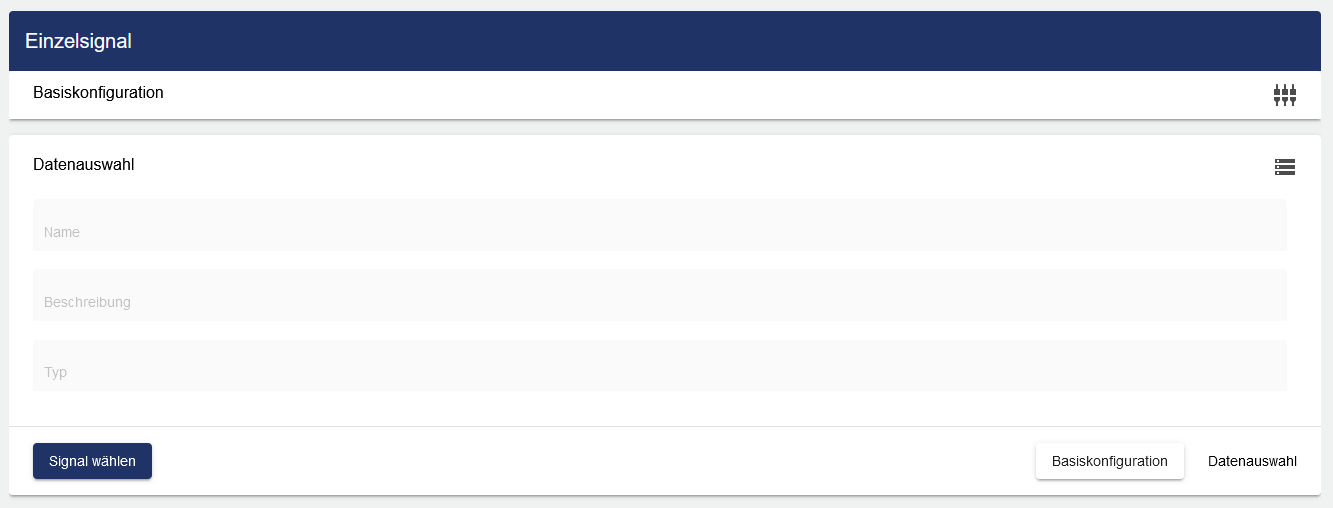

Danach gehen Sie zu dem Reiter „Datenauswahl“ und klicken auf „Signal wählen“.

Über “Signal wählen” wird das Entity-Select Fenster geöffnet. Ein zuvor angelegtes Signal kann hinzugefügt werden.

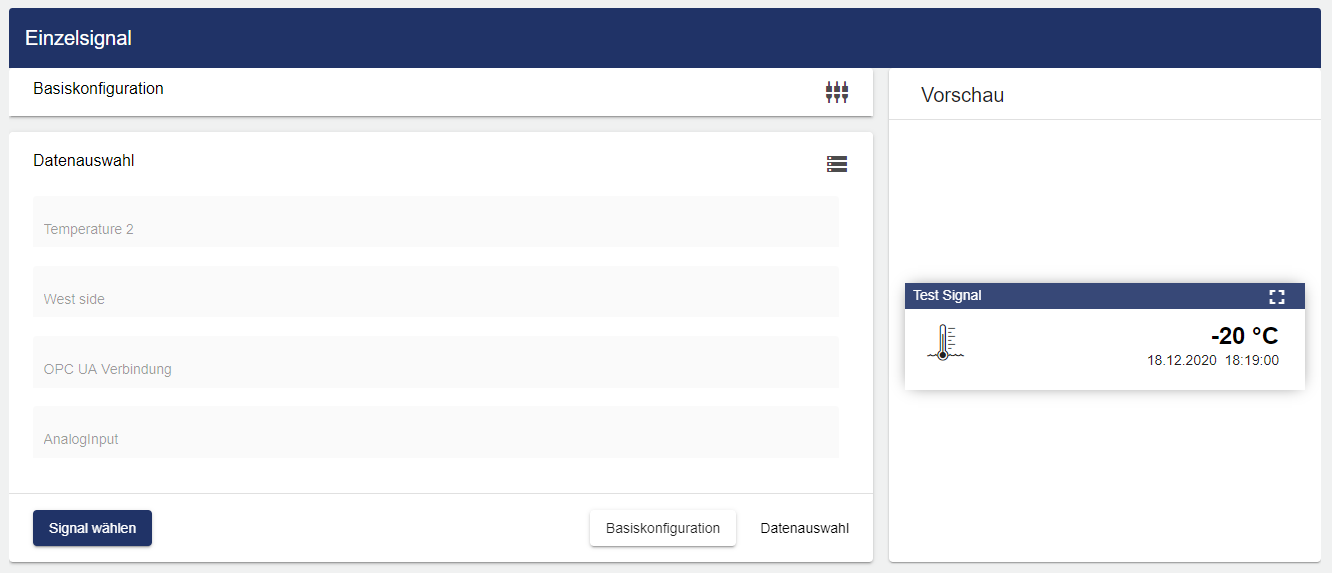

Nachdem Sie ein Signal ausgewählt haben, öffnet sich ein Vorschau-Fenster. In dieser Vorschau wird Ihnen die fertige Konfiguration dargestellt.

Wenn Sie mit Ihrer Konfiguration zufrieden sind, können Sie diese abspeichern.
