Widget: Messinstrument

Benutzung

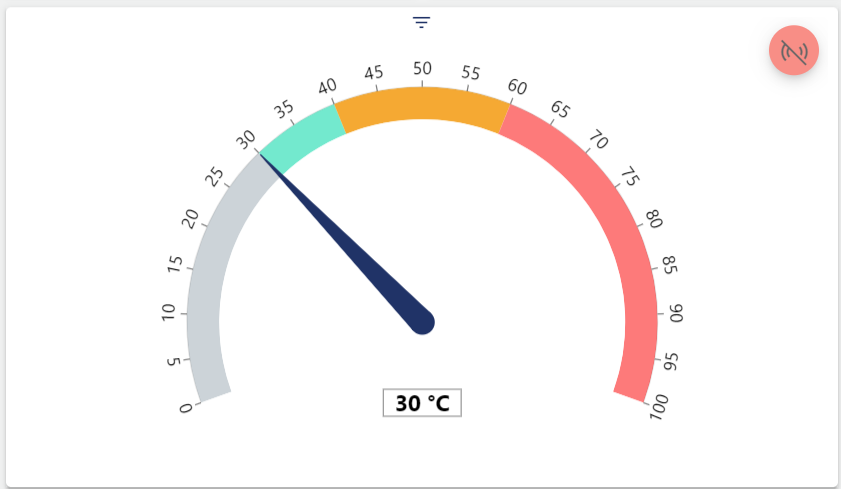

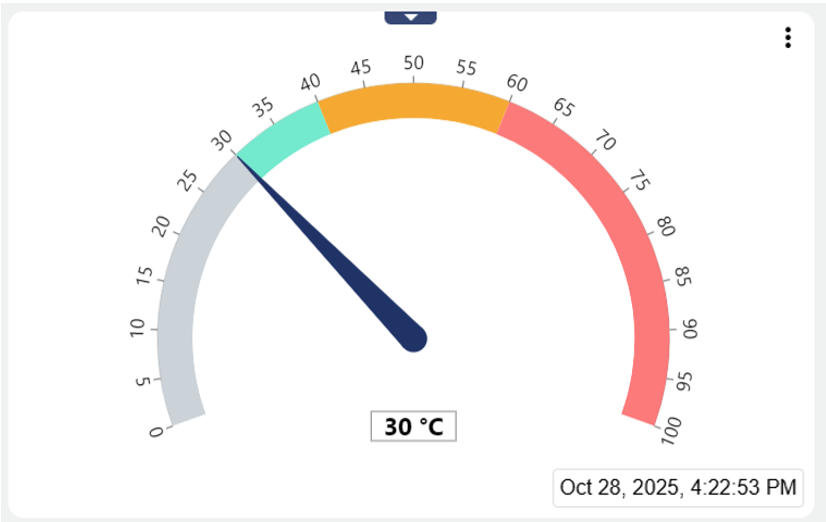

Das Messinstrument visualisiert analoge Eingangs- und Aussignale in Form eines Tachos mit farblich unterschiedlich konfigurierbaren Bereichen.

Über die drei Punkte oben rechts können folgende Detail Informationen zum Signal aufgerufen werden:

	Kann über “Bedingungen verwalten” (siehe unten) eingestellt werden. Ermöglich es die im Signal eingestellten Bedingungen (Grenzwerte für Alarme) zu bearbeiten.
	Kann über “Signalhistorie verwenden” (siehe unten) eingestellt werden. Ermöglich es in Listenform einzusehen, wann welche historischen Einzelwerte im System gespeichert wurden.
	Kann über “Signalhistorie verwenden” (siehe unten) eingestellt werden. Ermöglich es als Diagramm einzusehen, wann welche historischen Werte im System gespeichert wurden .

Konfiguration

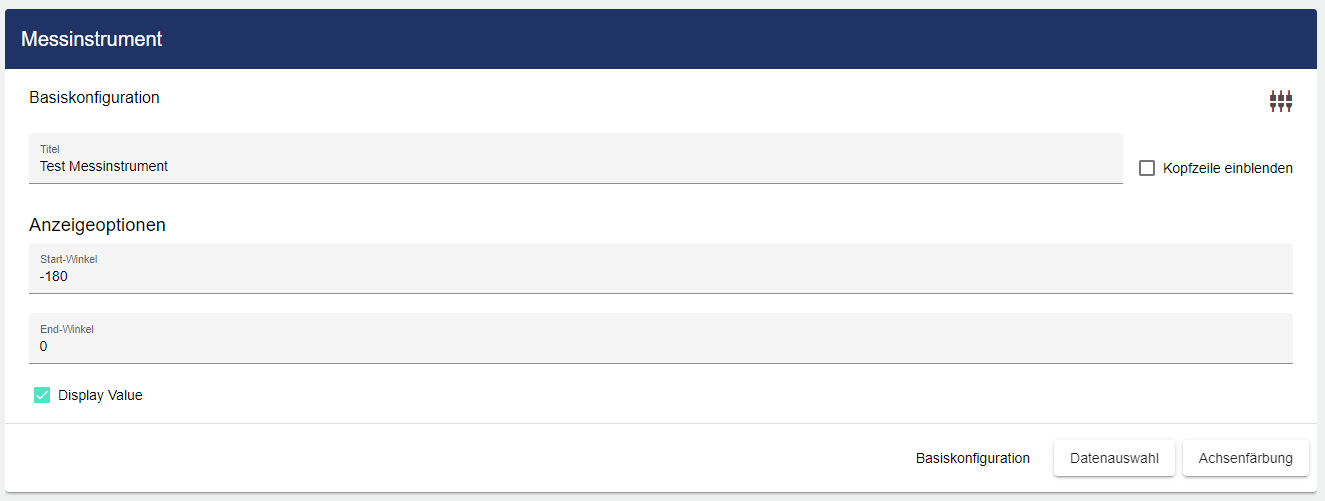

Wählen Sie das Widget Messinstrument aus der Kategorie Signale aus. In der Basiskonfiguration des Messinstrumentes vergeben Sie eine geeignete Beschriftung (Titel). Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden. Unter den „Anzeigeoptionen“ können Sie einen Start- oder End-Winkel angeben. Ist das Feld “Show header” aktiviert, wird der Wert zusätzlich als Zahl angezeigt.

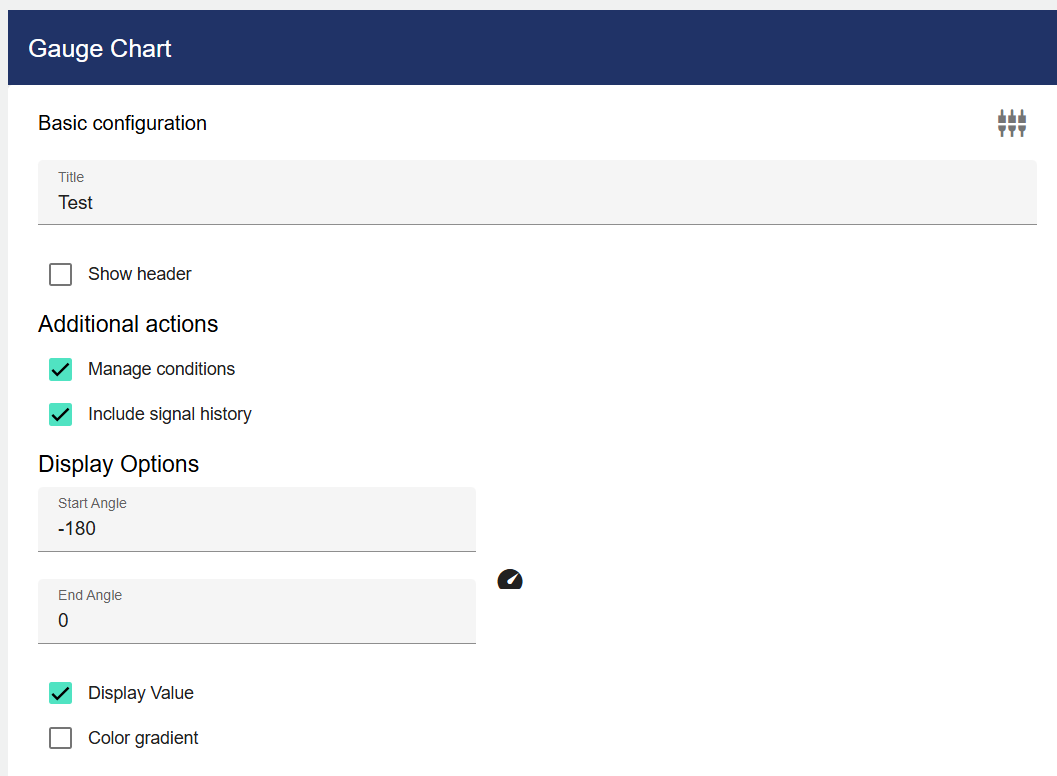

Wie oben beschrieben kann hier eingestellt werden, ob die Bedingungen und die Signalhistorie auftauchen sollen. Zudem kann eingestellt werden, um welchen Winkel es sich handeln soll, ob die Werte auf der Skala dargestellt werden oder ob es einen Farbverlauf geben soll

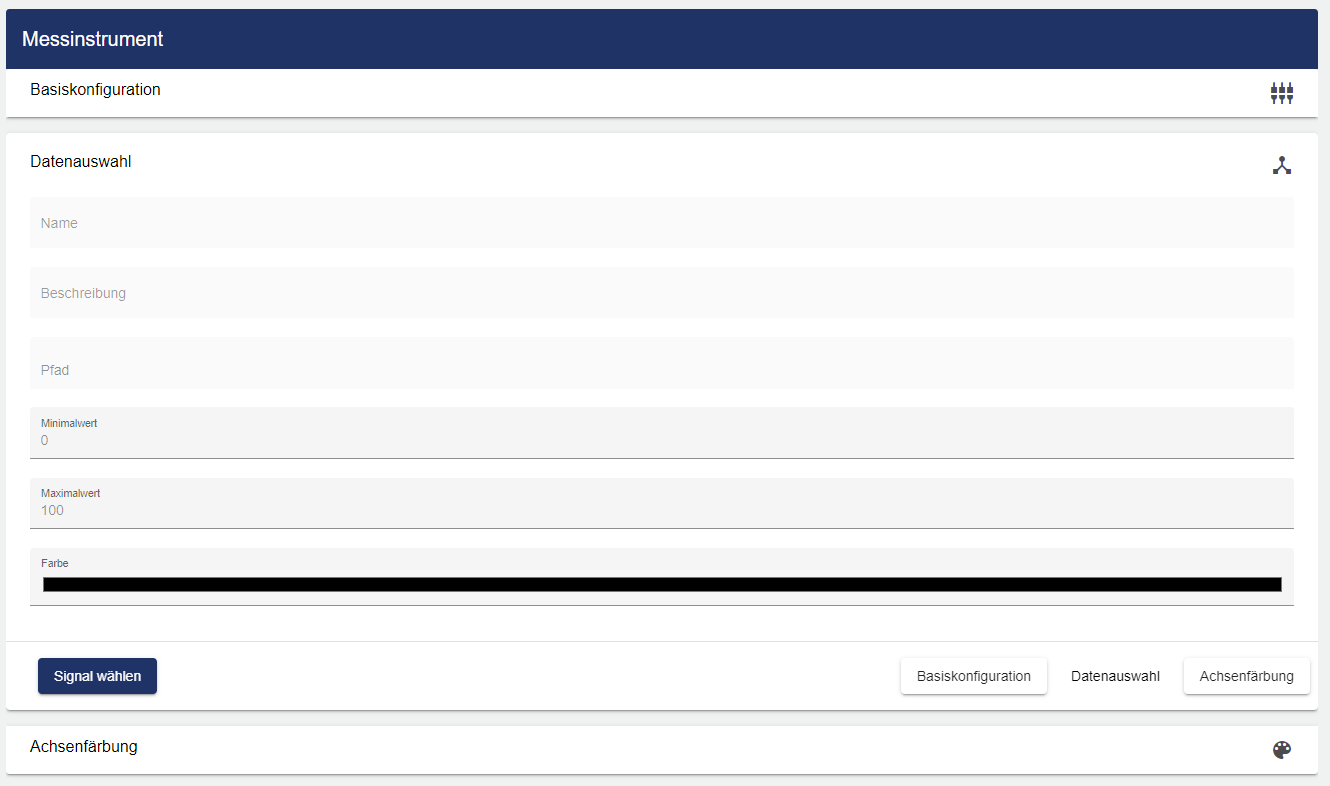

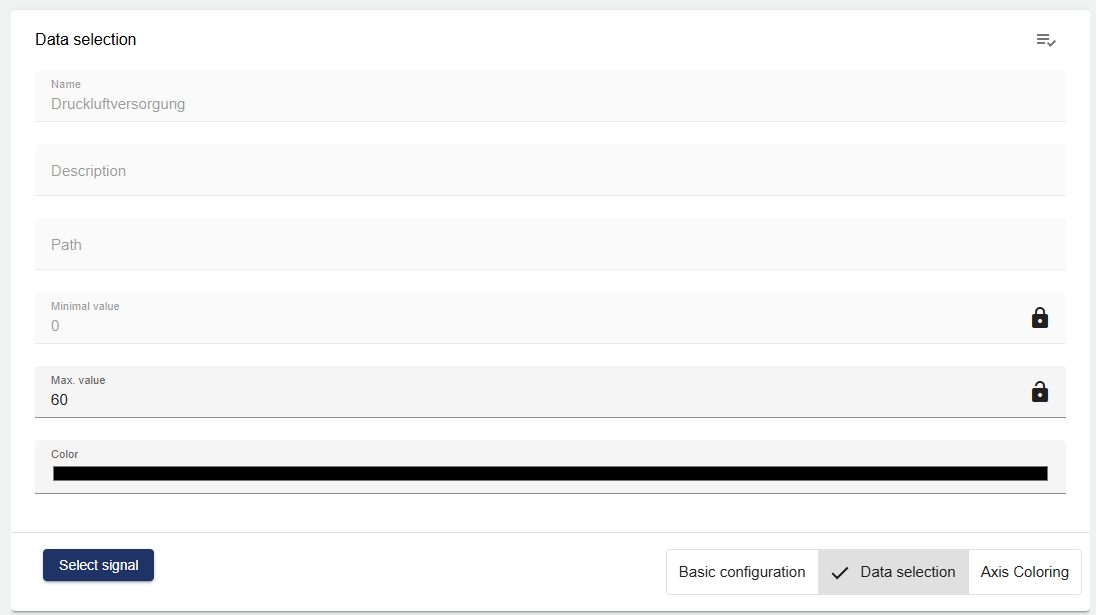

Danach gehen Sie zu dem Reiter „Datenauswahl“ und klicken Sie auf „Signal wählen“. Die Minimum und Maximum Werte werden von den Signaleinstellungen übernommen, aber können durch Klick auf das Schlosssymbol überschrieben werden. Sie bestimmten den Start- und Endwert des Winkels.

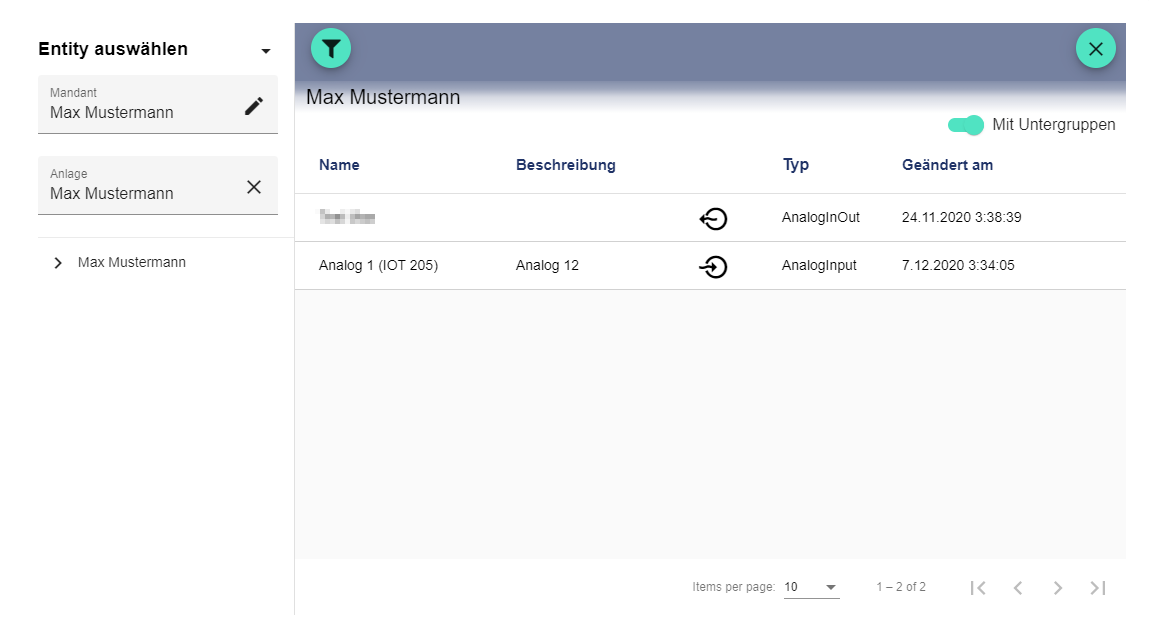

Über das Plus wird das Entity-Select Fenster geöffnet. Ein zuvor angelegtes Signal kann hinzugefügt werden.

Nachdem das Signal ausgewählt wurde, kann unter dem Punkt „Farbe“ noch eine beliebige Farbe für den Zeiger und den Wert gewählt werden (im obigen Beispiel, ist diese Farbe “rot”).

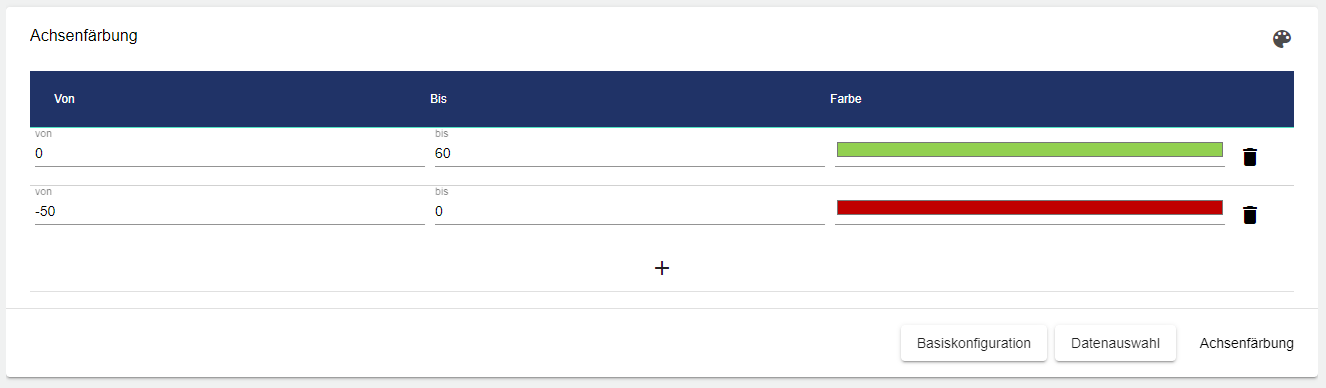

Unter dem Reiter „Achsenfärbung“, können bestimmte Bereiche der Achse unterschiedlich eingefärbt werden. Mit den Feldern “Von” und “Bis” schränkt man den zu färbenden Bereich ein. Über das Feld “Farbe” kann man die entsprechende Farbauswahl treffen und auswählen.

Wenn Sie mit Ihrer Konfiguration zufrieden sind, können Sie diese abspeichern.
