Widget: Sollwertschieberegler


Benutzung

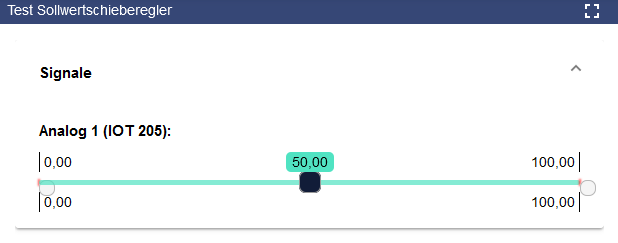

Der Sollwertschieberegler wird dafür verwendet, um ein analoges Signal bzw. einen analogen Sollwert innerhalb eines definierten Bereichs zu setzen.


Konfiguration

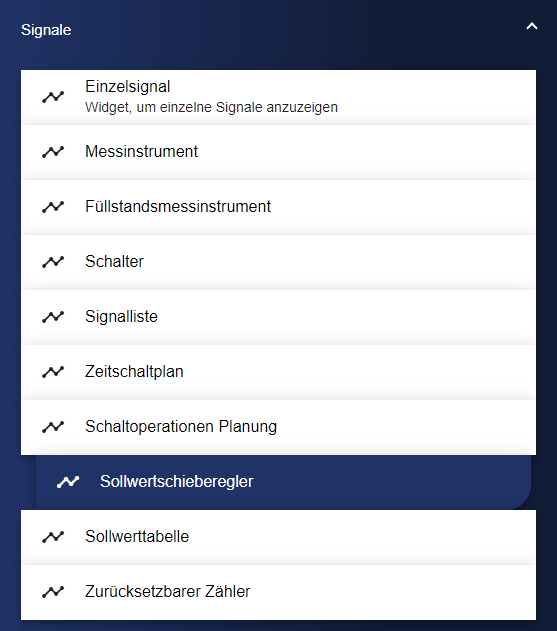

Wählen Sie das Widget Sollwertschieberegler aus der Kategorie Signale aus.

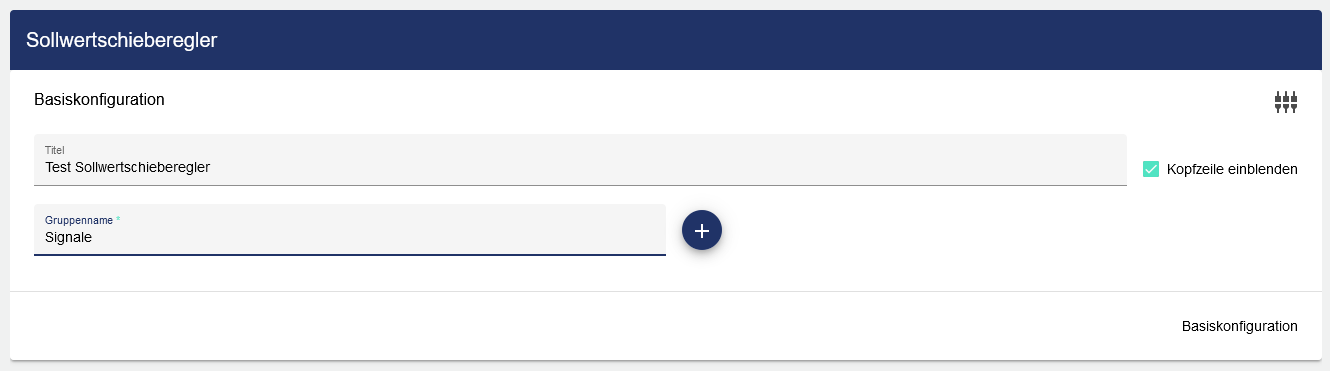

In der Basiskonfiguration des Sollwertschiebereglers vergeben Sie eine geeignete Beschriftung (Titel). Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden. Ebenfalls müssen Sie einen Gruppennamen hinzufügen. Über das Plus erstellt sich die zugehörige Konfiguration der Gruppe.

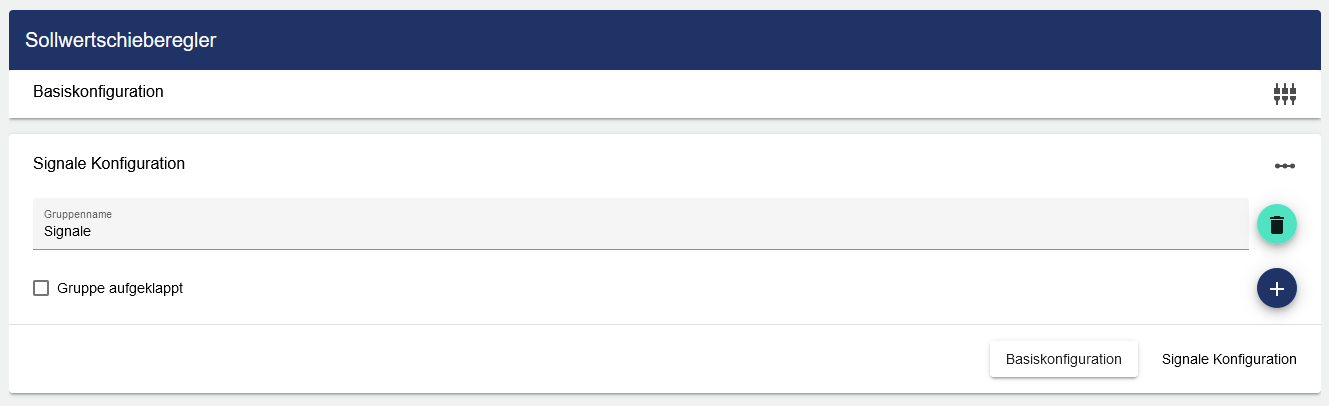

Unter der Signale Konfiguration müssen Sie als nächstes über das Plus ein Signal auswählen.

Ist es gewünscht die Gruppe im Dashboard aufgeklappt darzustellen, so muss der entsprechende Haken hier gesetzt werden.

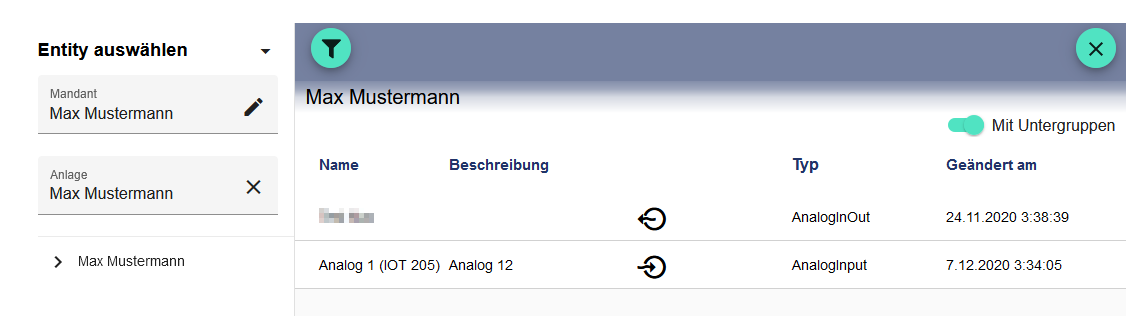

Über das Plus wird das Entity-Select Fenster geöffnet. Ein zuvor angelegtes Signal kann hinzugefügt werden.

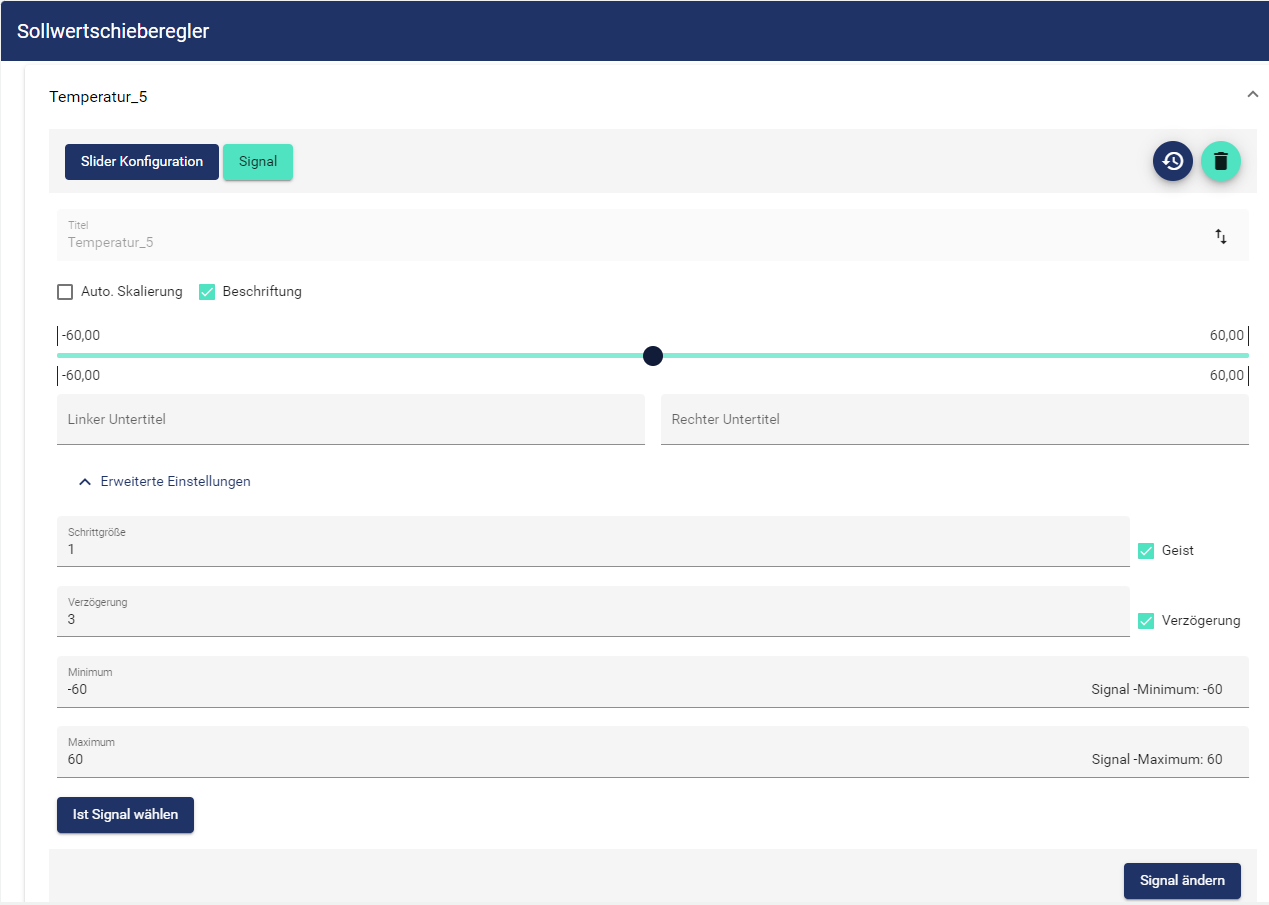

Einer Gruppe können mehrere Signale hinzugefügt werden. Pro Signal können diverse Einstellungen vorgenommen werden. Per Klick auf eine Schaltfläche können automatische Skalierung und die Beschriftung des Schiebereglers aktiviert werden

Einstellung

Bedeutung

Untertitel

Links und Rechts unter dem Regler können Untertitel ergänzt werden

Schrittgröße

Hier kann die Schrittgröße des Schiebereglers verändert werden. Ist die Funktion “Geist” eingeschaltet, sieht man bei einer Änderung des Schiebereglers die alte Position des Reglers in einer transparenten Form.

Verzögerung (in Sek.)

Im Feld Verzögerung kann ein Wert eingetragen werden, um den sich die Anpassung des Analogen Sollwerts verzögert. Während der Verzögerung kann der Vorgang abgebrochen werden. Per Klick auf das Auswahlfeld “Verzögerung” kann die Verzögerung de- oder aktiviert werden.

Minimum

Der hier eingetragene Wert legt den Minimalwert des Schiebereglers fest.

Maximum

Der hier eingetragene Wert legt den Maximalwert des Schiebereglers fest.

Wenn Sie mit Ihrer Konfiguration zufrieden sind, können Sie diese abspeichern.
