Widget: Zurücksetzbarer Zähler

Benutzung

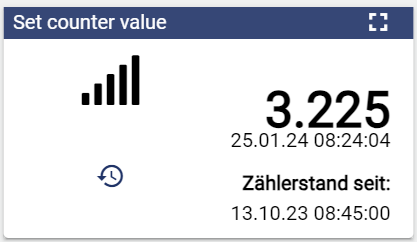

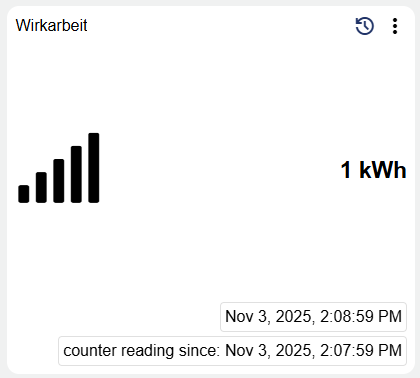

Dieses Widget visualisiert den aktuellen Wert eines Zähler Signals. Über den Button unterhalb des Icons kann der Zähler auf den Wert 0 zurückgesetzt werden.

Das Zurücksetzen des Zählers erzeugt einen Eintrag im Audit Log.

Über die drei Punkte oben rechts können folgende Detail Informationen zum Signal aufgerufen werden:

	Kann über “Bedingungen verwalten” (siehe unten) eingestellt werden. Ermöglich es die im Signal eingestellten Bedingungen (Grenzwerte für Alarme) zu bearbeiten.
	Kann über “Signalhistorie verwenden” (siehe unten) eingestellt werden. Ermöglich es in Listenform einzusehen, wann welche historischen Einzelwerte im System gespeichert wurden.
	Kann über “Signalhistorie verwenden” (siehe unten) eingestellt werden. Ermöglich es als Diagramm einzusehen, wann welche historischen Werte im System gespeichert wurden .

Konfiguration

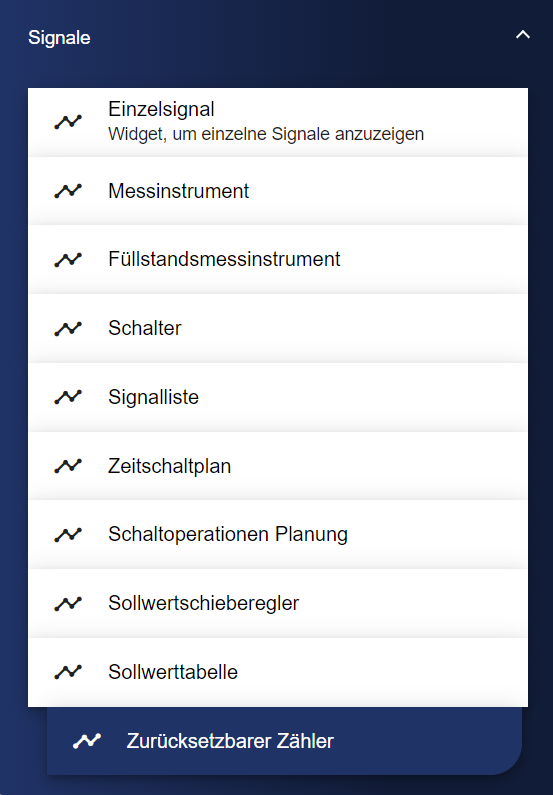

Wählen Sie das Widget Zurücksetzbare Zähler aus der Kategorie Signale aus.

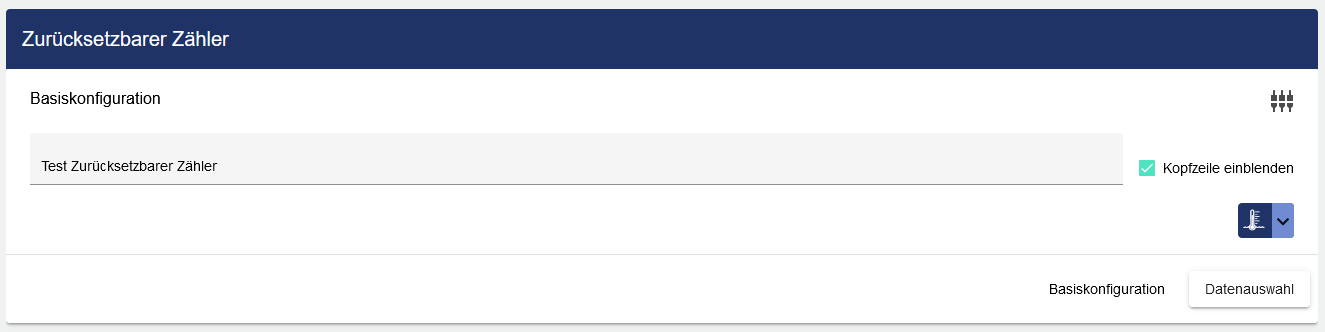

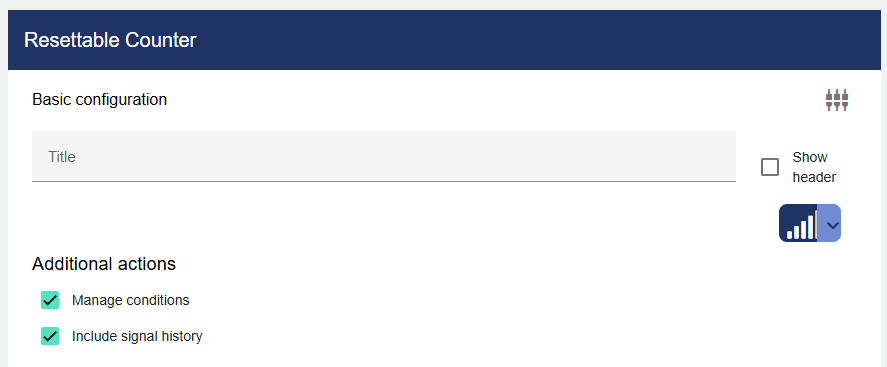

In der Basiskonfiguration des Zurücksetzbaren Zählers vergeben Sie eine geeignete Beschriftung (Titel). Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden. Wie oben beschrieben kann ebenso eingestellt werden, ob die Bedingungen und die Signalhistorie auftauchen sollen.

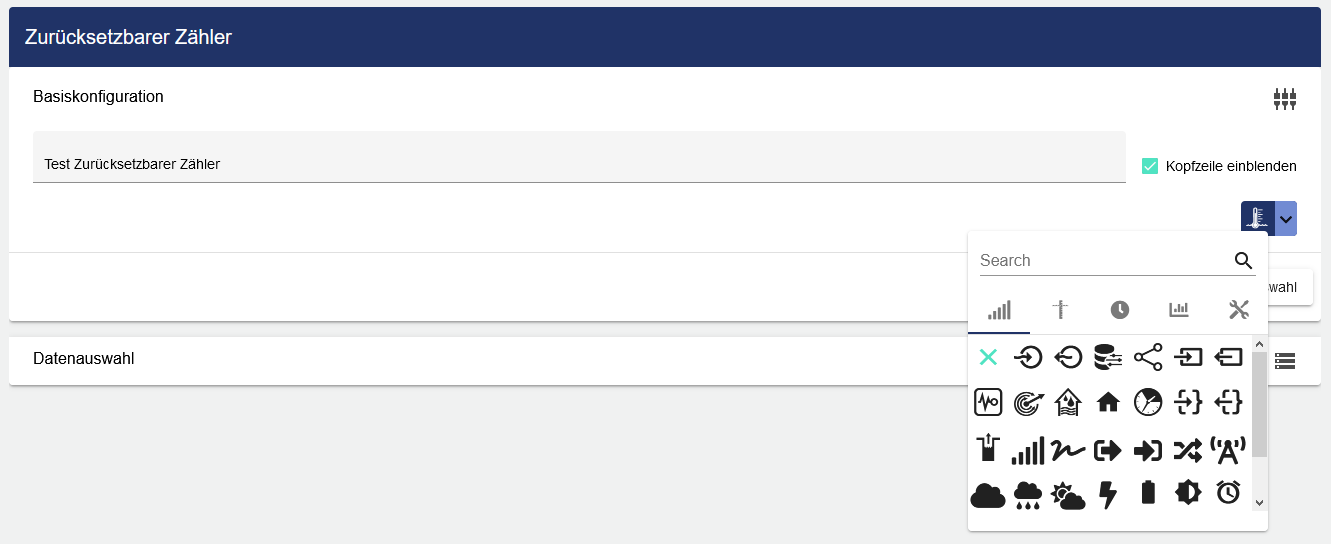

Über das Drop-Down Menü können Sie ein Symbol für Ihren Zähler auswählen.

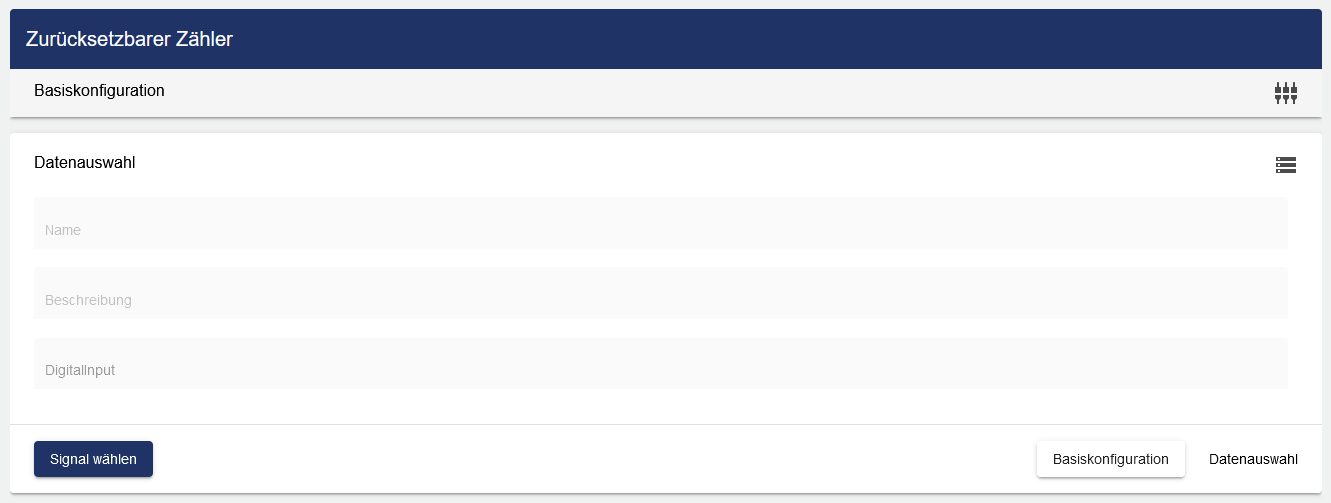

Danach gehen Sie zu dem Reiter „Datenauswahl“ und klicken Sie auf „Signal wählen“.

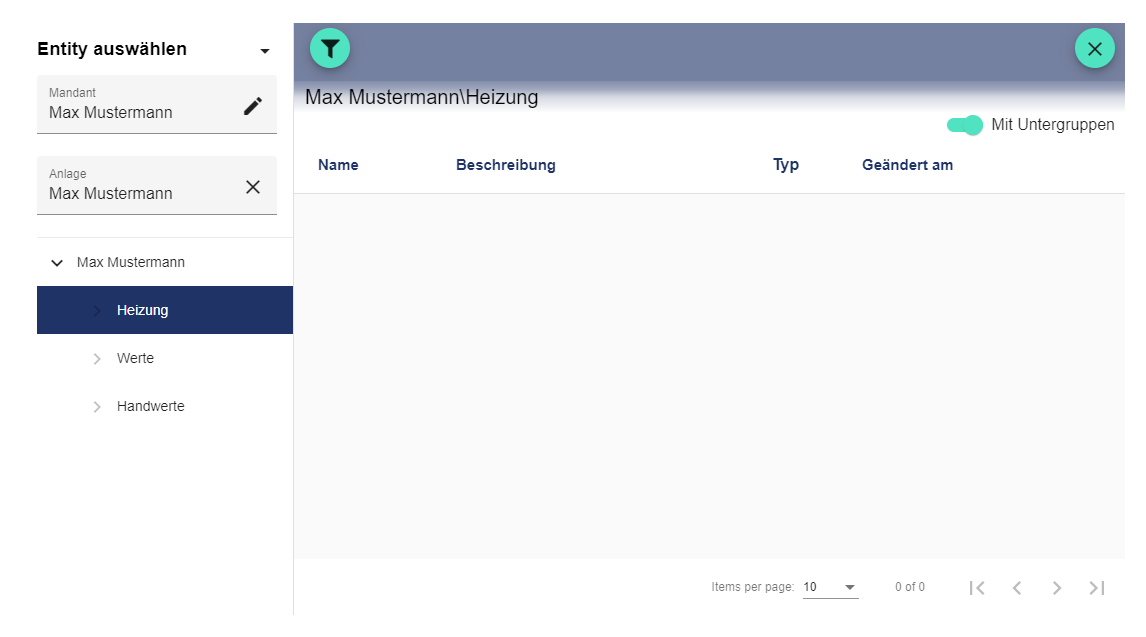

Über “Signal wählen” wird das Entity-Select Fenster geöffnet. Ein zuvor angelegtes Signal kann hinzugefügt werden.

Wenn Sie mit Ihrer Konfiguration zufrieden sind, können Sie diese abspeichern.
