Auswertung

Zum Dashboard navigieren

Es gibt zwei Wege um zu einem Dashboard zu navigieren:

• Dashboard auswählen

• Alle Dashboards

Dashboard auswählen

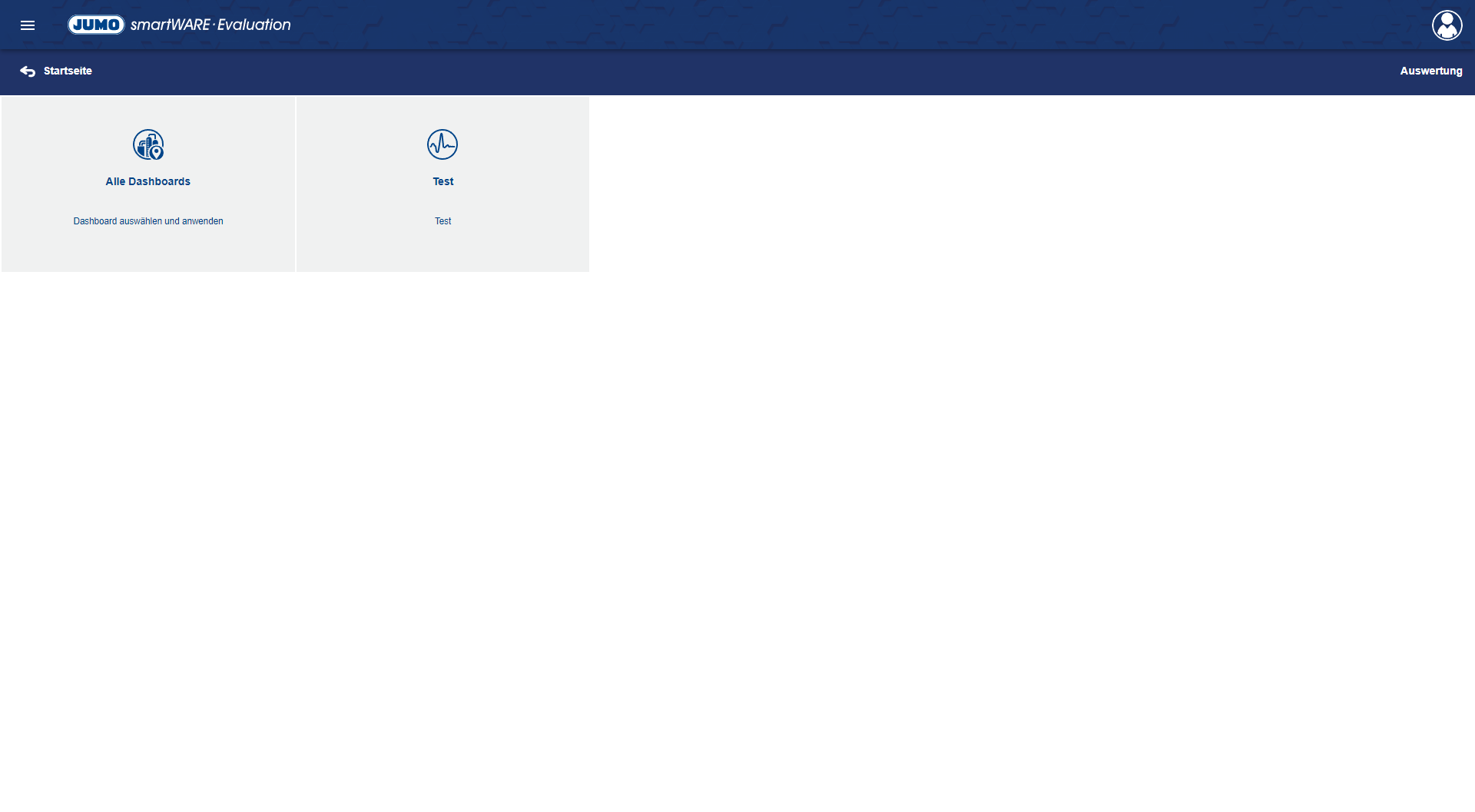

Wenn der Name des Dashboards bekannt ist kann das Dashboard einfach im Startbildschirm des Auswertungs-Bereiches ausgewählt werden.

Alle Dashboards

Per Klick auf das Feld “Alle Dashboards” öffnet sich ein neues Fenster

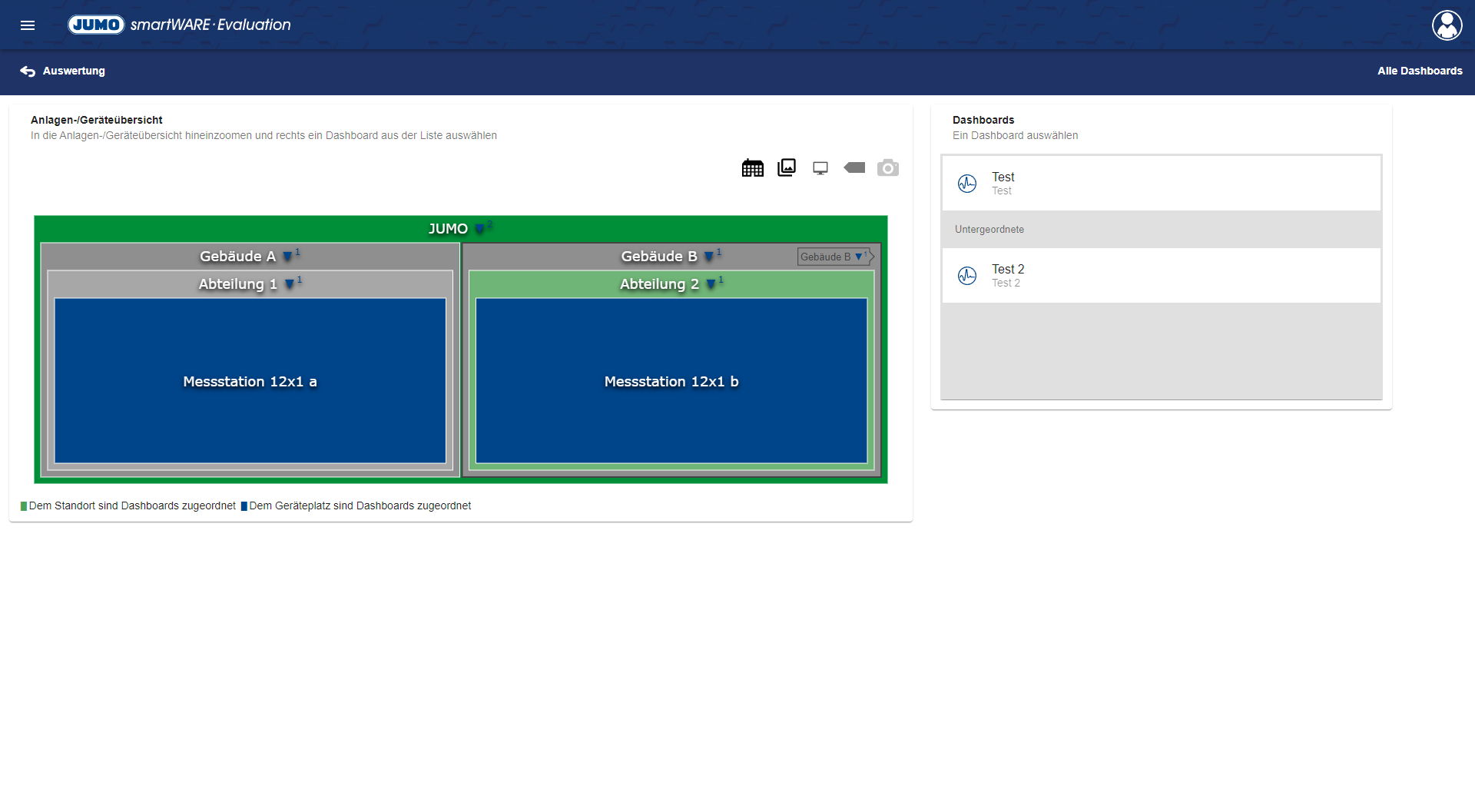

Über die Anlagen-/Geräteübersicht kann in diesem Bereich zu den individuellen Dashboards navigiert werden.

Die Dashboards sind an dem Standort/Geräteplatz aufzufinden, der im Erstell-Prozess des Dashboards ausgewählt wurde!

Die Liste in der rechten Hälfte des Bildschirms zeigt alle Dashboards an, die inner- oder unterhalb des gewählten Standorts/Geräteplatzes liegen.

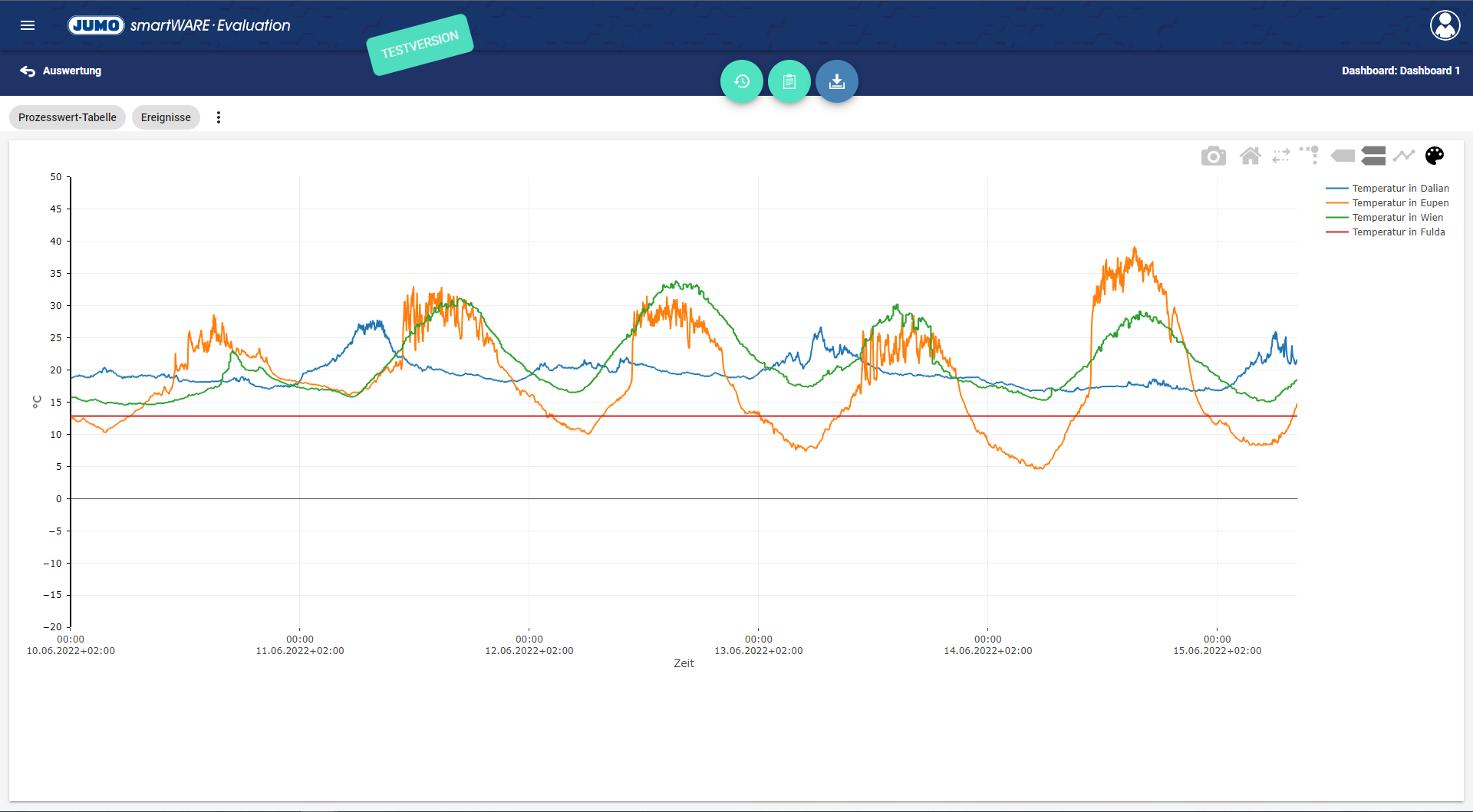

Dashboard auswerten

Nachdem zu dem Dashboard, das geöffnet werden soll, navigiert wurde, öffnet sich das Dashboard per Linksklick auf den jeweiligen Menüpunkt oder Listeneintrag des Dashboards.

Die Anwendung bietet bei der Auswertung des Dashboards viele Hilfestellungen.

• Prozesswert-Tabelle

• Ereignisse

• Menü

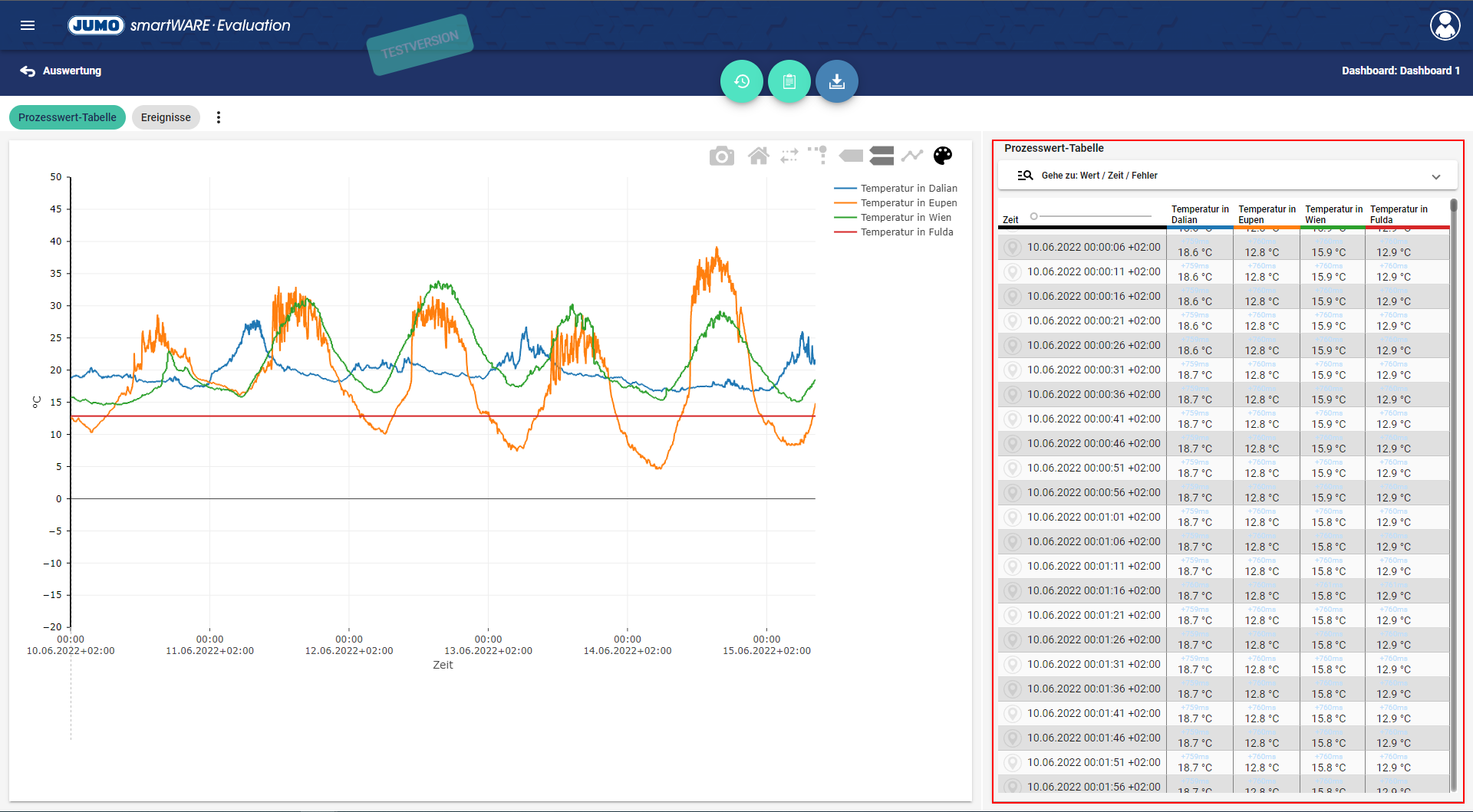

Prozesswert-Tabelle

Die Prozesswert-Tabelle gibt einen Überblick über alle zur Verfügung stehenden Werte der verschiedenen abgebildeten Kanäle für das Dashboard.

Sobald in der Tabelle mit dem Mausrad oder der Scrollleiste am rechten Rand gescrollt wird, öffnet sich ein Fenster mit folgender Abfrage:

“Mauszeiger-Bewegung im Diagramm zum Scrollen in der Tabelle nutzen?”

Wenn diese mit “Ja” beantwortet wird, zeigt die Tabelle automatisch die Werte an, über die im Diagramm gehovert wurde. Das funktioniert auch andersrum, sodass im Diagramm mit einer Hilfslinie angezeigt wird, in welcher Zeile der Tabelle sich der Mauszeiger befindet.

Per Klick mit der linken Maustaste beendet sich diese Funktion wieder.

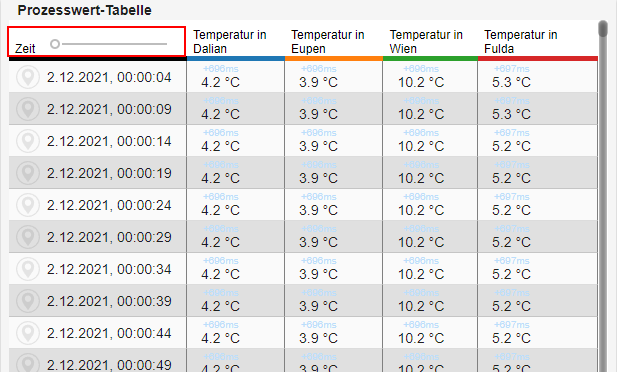

Es besteht die Möglichkeit für einzelne Werte einen Marker im Diagramm zu setzen. Per Linksklick auf eine Tabellenzeile aktiviert sich der Marker für diesen Wert. Mit Hilfe des Sliders in der Prozesswert-Tabelle kann von einem Marker zum anderen gesprungen werden.

“Gehe zu”-Funktion

Die “Gehe zu”-Funktion ist in folgendem Bereich beschrieben: "Gehe zu"-Funktion

Ereignisse

Der Bereich Ereignisse gibt eine Übersicht über alle Ereignisse, die diese Auswertung betreffen.

Dafür gibt es verschiedene Filtermöglichkeiten um die Übersicht auf die eigenen Bedürfnisse anzupassen:

Feld	Definition
Alarm	Alle Ereignisse der Kategorie Alarm können ein- und ausgeblendet werden
Audittrail	Alle Ereignisse der Kategorie Audittrail können ein- und ausgeblendet werden
Störung	Alle Ereignisse der Kategorie Störung können ein- und ausgeblendet werden
Ereignis	Alle Ereignisse der Kategorie Ereignis können ein- und ausgeblendet werden
Keywords	Im Feld Keywords kann nach Stichwörtern gefiltert werden, die in den Werten hinterlegt sind
Volltextsuche	Im Feld Volltextsuche kann nach Textfragmenten gesucht werden

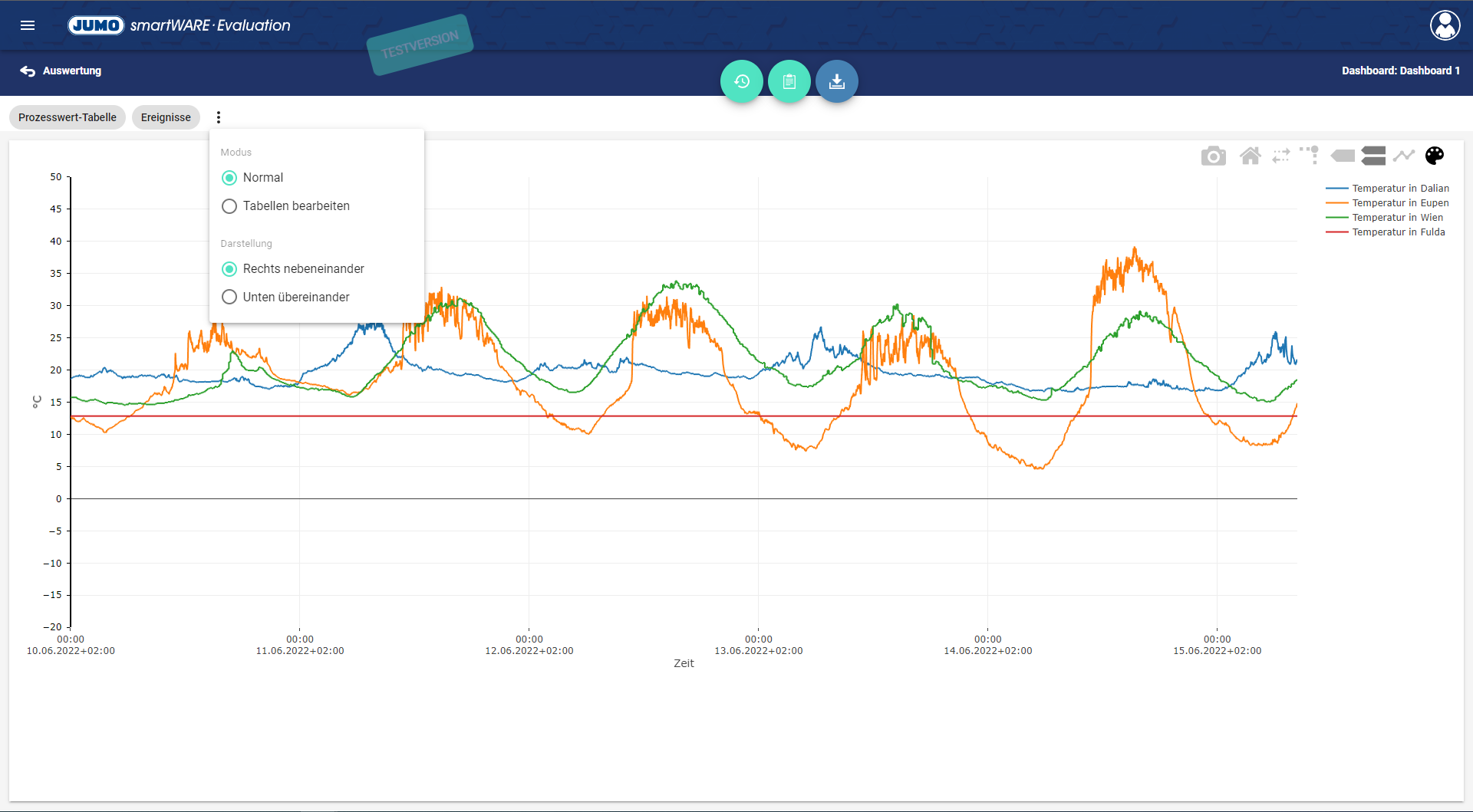

Menü

Im Menübereich kann die Darstellung der Seite angepasst werden

Modus

Hier gibt es zwei Auswahlmöglichkeiten:

• Normal → Die Seite ist in ihrer Ursprungsform

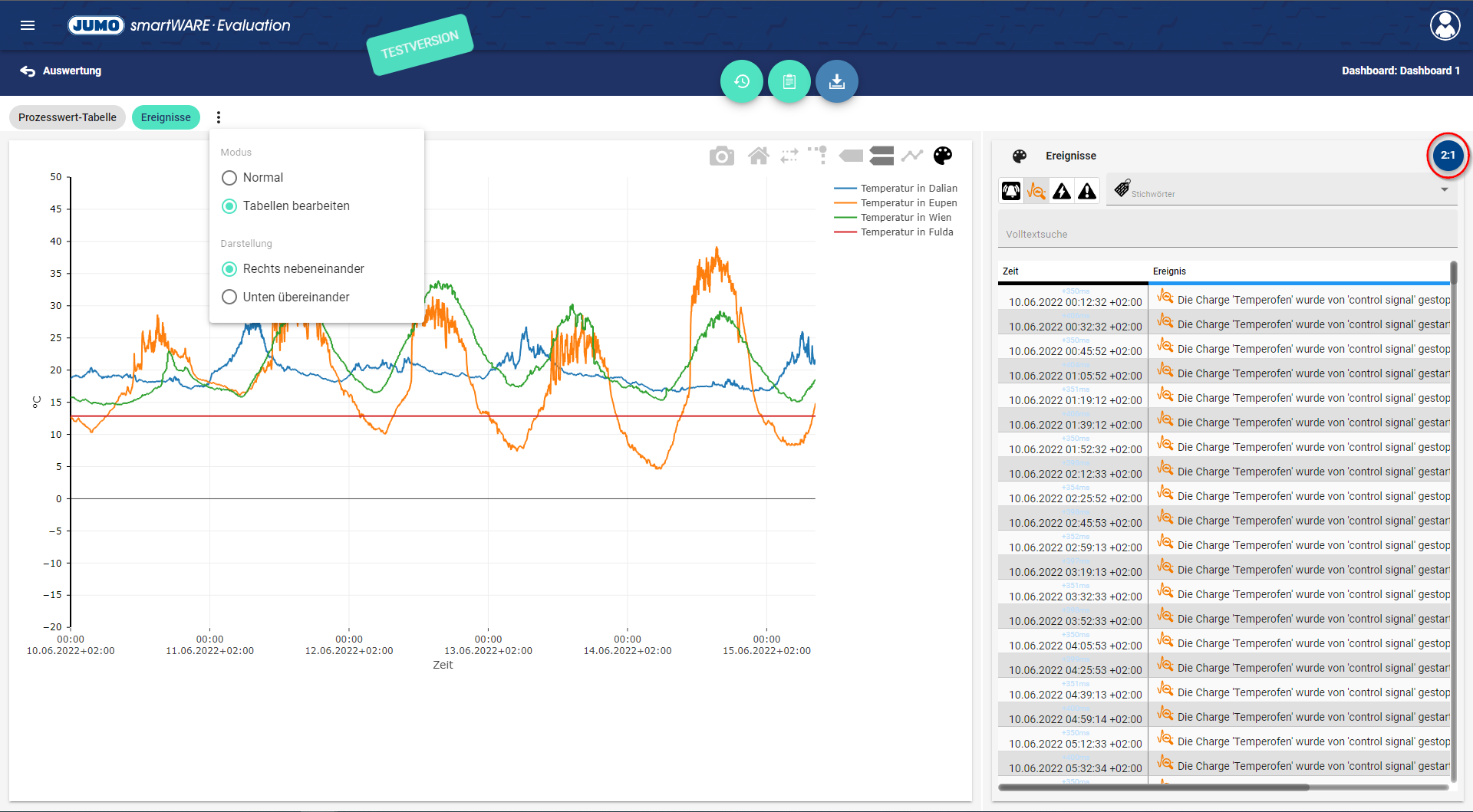

• Tabelle bearbeiten → Es erscheint ein neuer Button für die Prozesswert-Tabelle und Ereignisse auf der Seite, mit dem die Aufteilung der Tabellen und Darstellung definiert werden kann.

Per Klick auf den Button kann das Seitenverhältnis der drei möglichen Fenster angepasst werden.

Darstellung

Hier kann über die Anordnung der Fenster entschieden werden. Die Namen der Optionen sind dabei selbsterklärend:

• Rechts nebeneinander

• Unten übereinander

Der Screen ist immer in folgender Reihenfolge angeordnet: Darstellung → Prozesswert-Tabelle → Ereignisse

Zeitnavigator

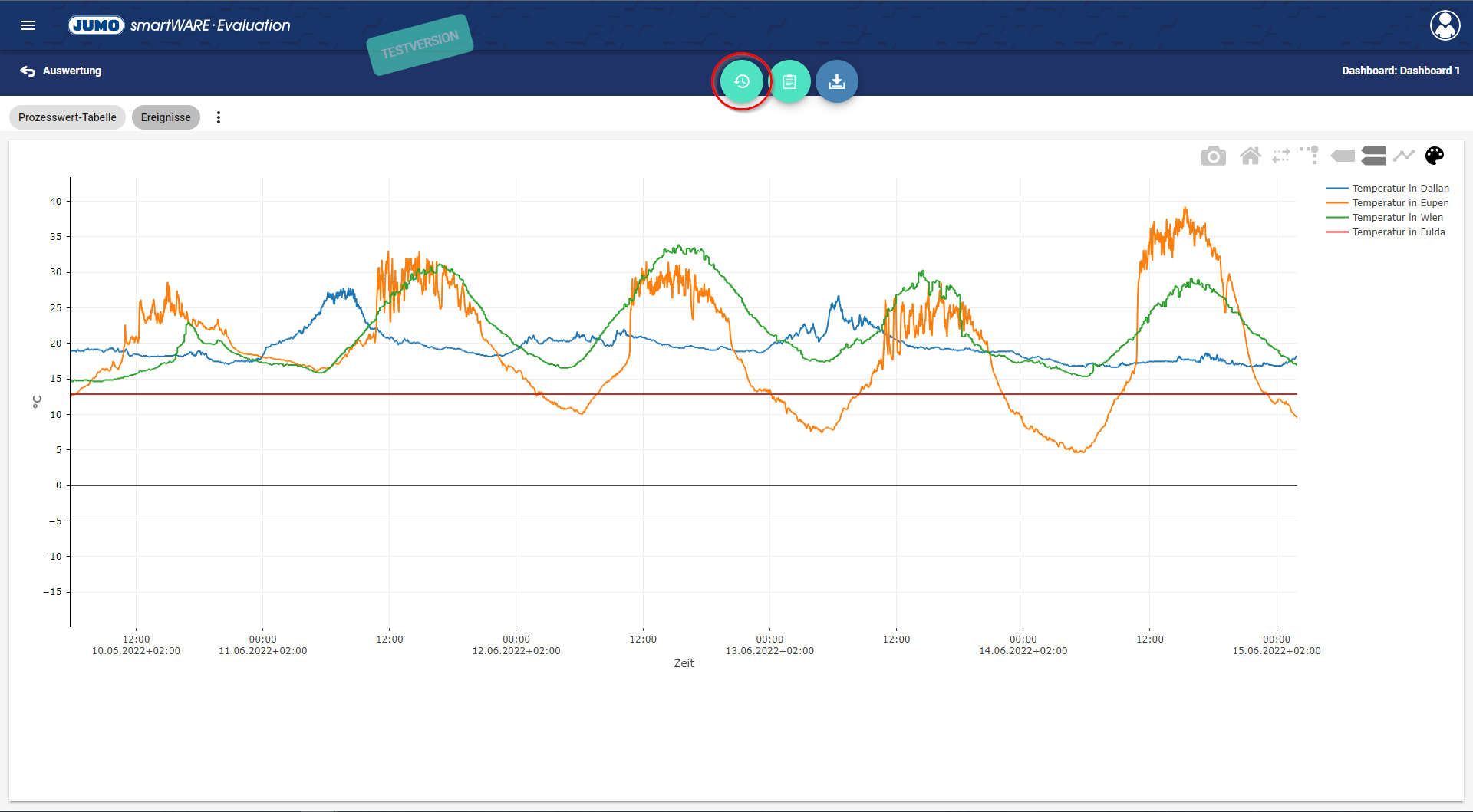

Per Klick auf den Button “Zeitnavigator” öffnet sich der Zeitnavigator.

Darstellung des Diagramms bearbeiten

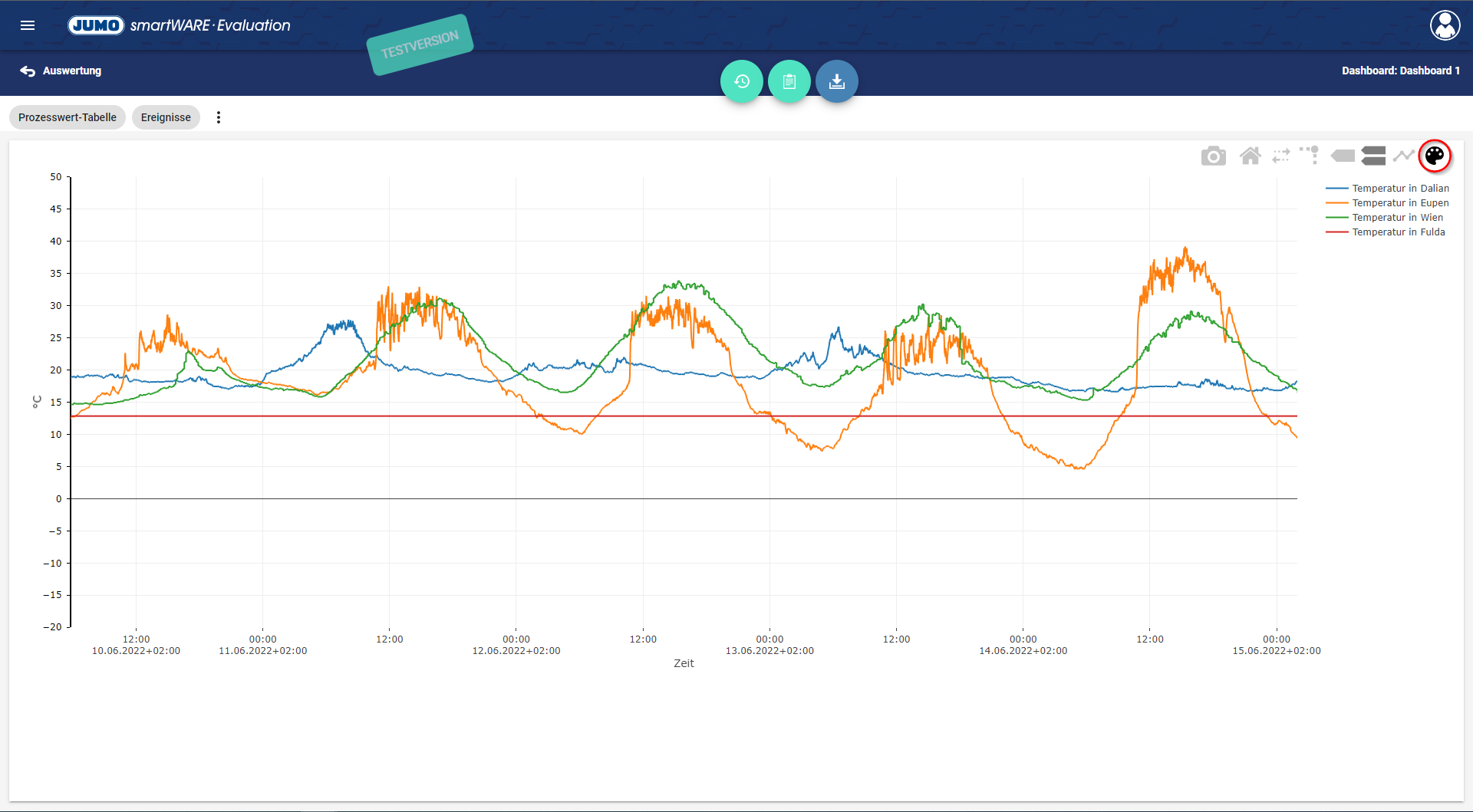

Per Klick auf den Button “Darstellung des Diagramms bearbeiten” öffnet sich ein Fenster zum Bearbeiten der Darstellung des Diagramms.

Standardausgabe

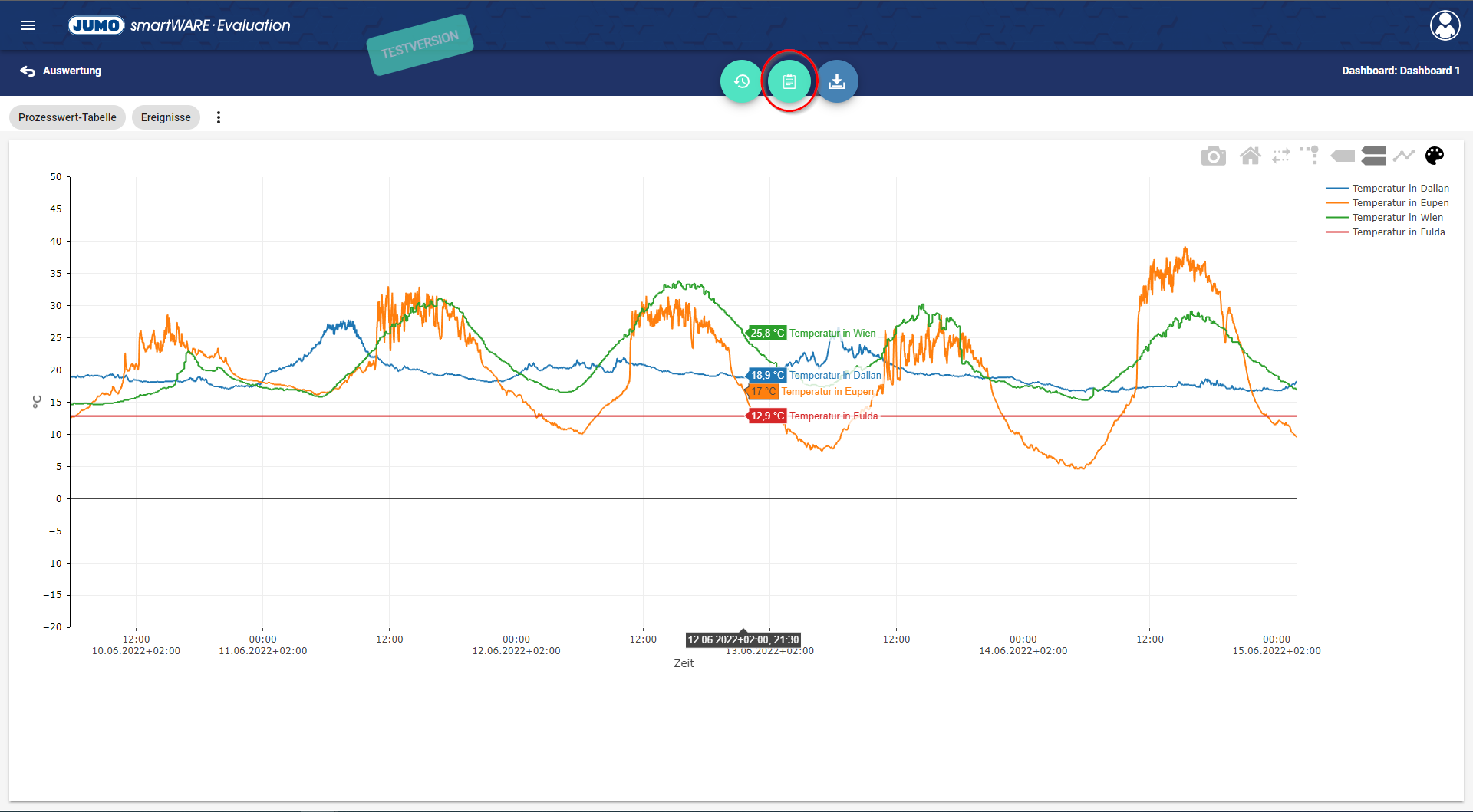

Per Klick auf den markierten Button “Standardausgabe” öffnet sich ein Fenster, in dem die Auswertung in Form eine Dokuments als Standardausgabe ausgegeben werden kann.
