Darstellung des Diagramms
In diesem Fenster kann die Darstellung des angezeigten Diagramms bearbeitet werden. Per Klick außerhalb des Fensters werden Änderungen übernommen.
Allgemein
Analog
![](../../__attachments/1510838976/image-20220302-085931.png?inst-v=79788394-ab26-487b-8667-1ea342d77be5)

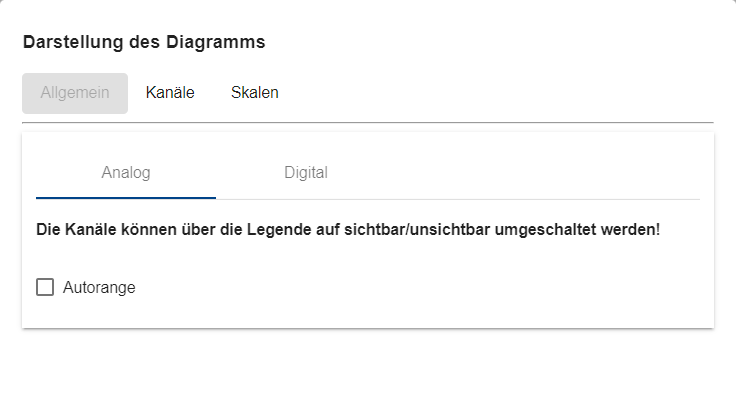

Im Tab Analog kann die Funktion Autorange aktiviert und deaktiviert werden
Digital
![](../../__attachments/1510838976/image-20220302-090012.png?inst-v=79788394-ab26-487b-8667-1ea342d77be5)

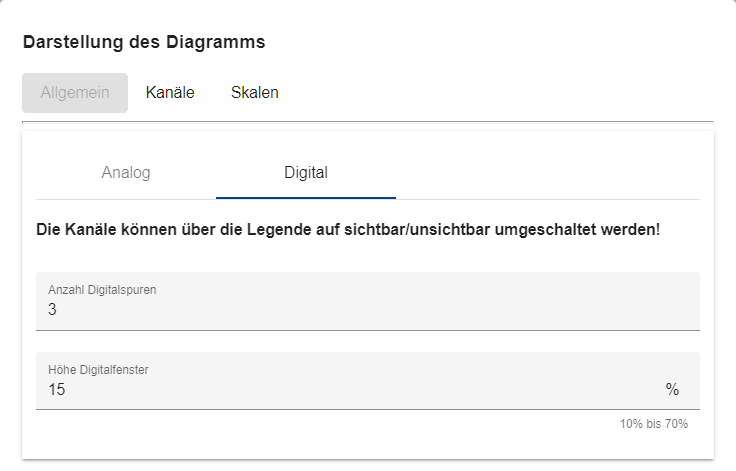

Im Tab Digital kann die Anzahl der Digitalspuren und die Höhe des Digitalfensters angepasst werden.
Kanäle
![](../../__attachments/1510838976/image-20220302-090500.png?inst-v=79788394-ab26-487b-8667-1ea342d77be5)

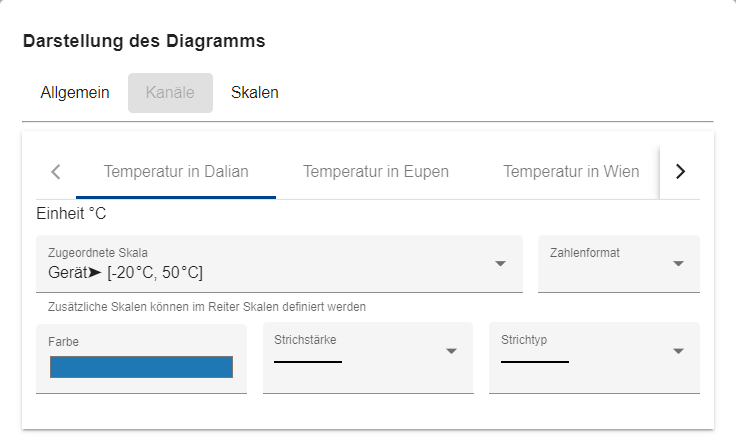

Im Tab Kanäle können folgende Einstellungen pro Kanal vorgenommen werden.
Zugeordnete Skala
Zahlenformat
Farbe der Linie im Diagramm
Strichstärke der Linie im Diagramm
Strichtyp der Linie im Diagramm
Skalen
![](../../__attachments/1510838976/image-20220302-090722.png?inst-v=79788394-ab26-487b-8667-1ea342d77be5)

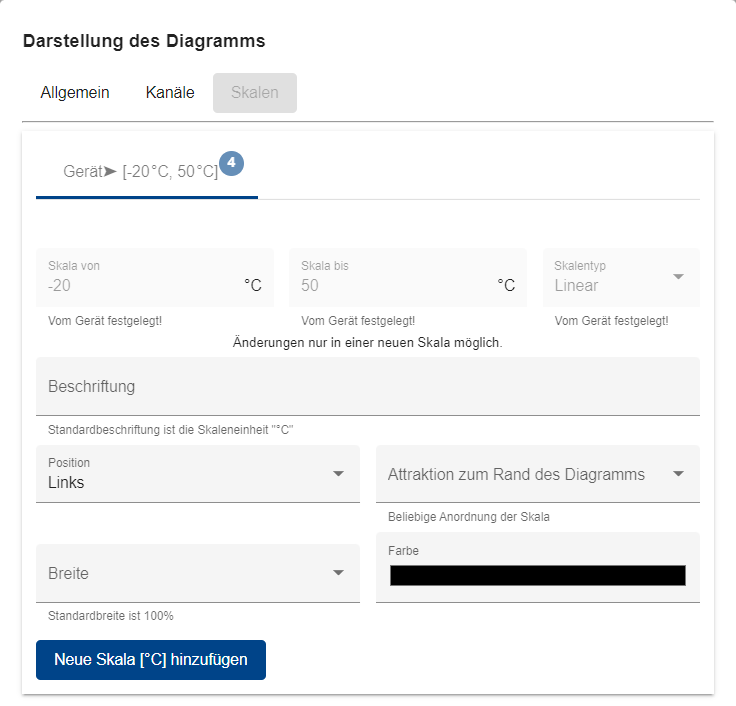

Im Tab Skala können bestehende Skalen bearbeitet und neue Skalen hinzugefügt werden. Folgende Einstellungsmöglichkeiten stehen zur Verfügung:
Skala von (bei neu angelegten Skalen)
Skala bis (bei neu angelegten Skalen)
Skalentyp (bei neu angelegten Skalen)
Beschriftung
Position
Breite
Attraktion zum Rande des Diagramms
Farbe der Skala
Skalentypen:
Skalentyp linear: Skalen werden linear dargestellt. Es wird also der exakte Wert in der Skala gezeigt.
Skalentyp logarithmisch: Skalen werden prozentual dargestellt. Diese Form der Darstellung dient dazu einer optischen Beeinflussung durch die Skala vorzubeugen.
Anlegen einer neuen Skala
Per Klick auf den Button Neue Skala [x] hinzufügen wird ein neuer Skalen-Tab im Fenster angelegt. Neue Skalen können nur für bereits vorhandene Einheiten (Im Screenshot: °C) angelegt werden.
Um eine Skala auch im Diagramm darzustellen muss der Skala ein Kanal zugeordnet sein. Die Kanäle müssen der Einheit der Skala entsprechen.
