Gerät anhängen

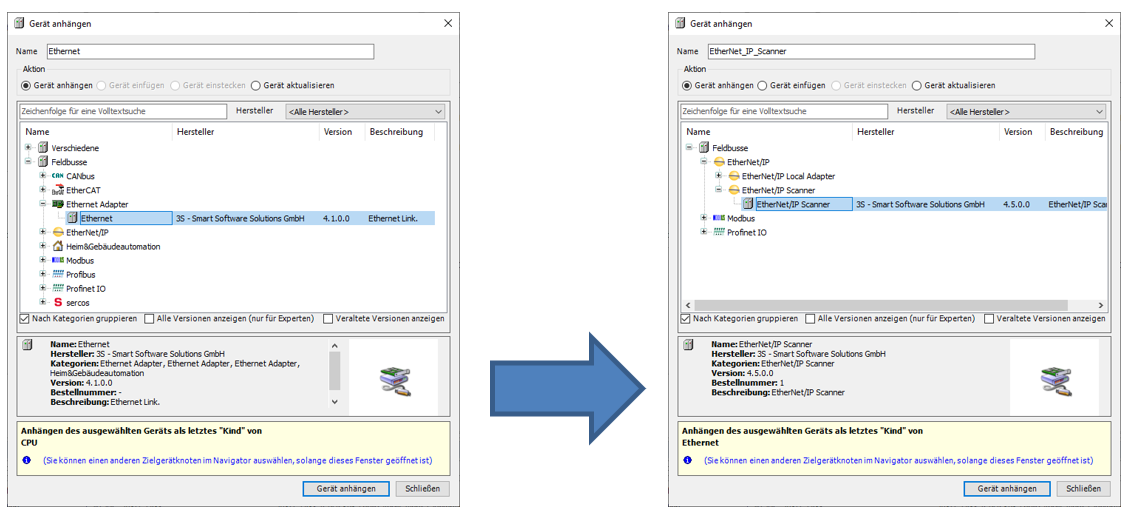

Beim dem variTRON, welches als Scanner dienen soll, muss über das Kontextmenü der CPU und dem Menüpunkt Add Device… die Schnittstelle Ethernet hinzugefügt werden.
Anschließend wird über den Menüpunkt Add Device… des Kontextmenü des Ethernet-Devices, der Ethernet/IP Scanner hinzugefügt.

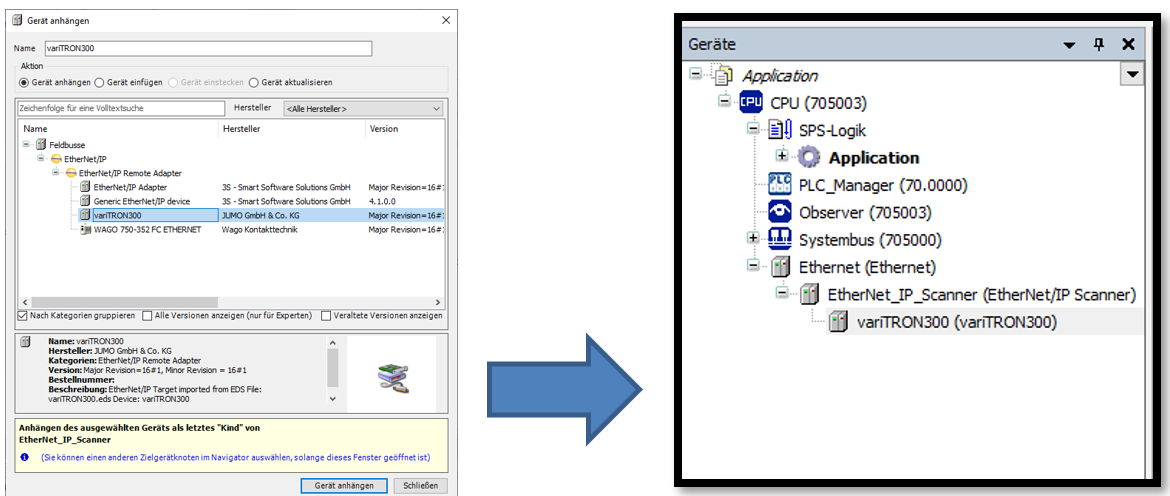

Nachdem der EtherNet/IP Scanner angehängt wurde, taucht nun als Adapter unter anderem das JUMO-Gerät auf, das im ersten Kapitel installiert wurde.

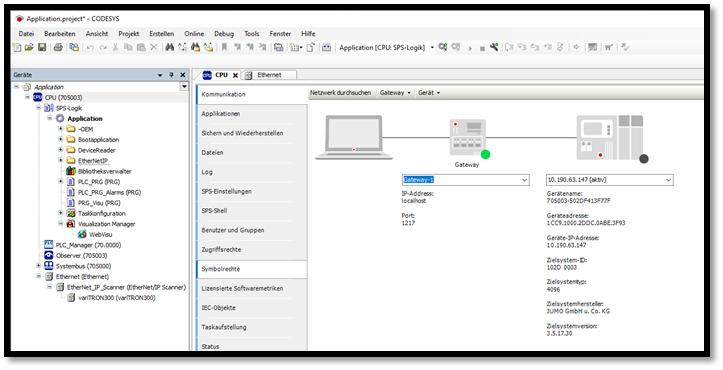

Das CODEYS Development System mit der CPU verbinden, indem im Bereich Kommunikation die Adresse des Zielgerätes eingegeben und aktiviert wird.

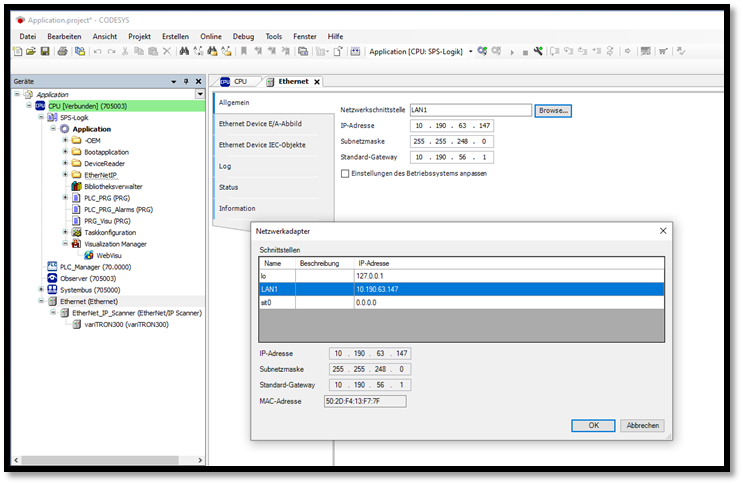

Nun kann in Ethernet, die Netzwerkschnittstelle, über die die EtherNet/IP Kommunikation laufen soll, ausgewählt werden.

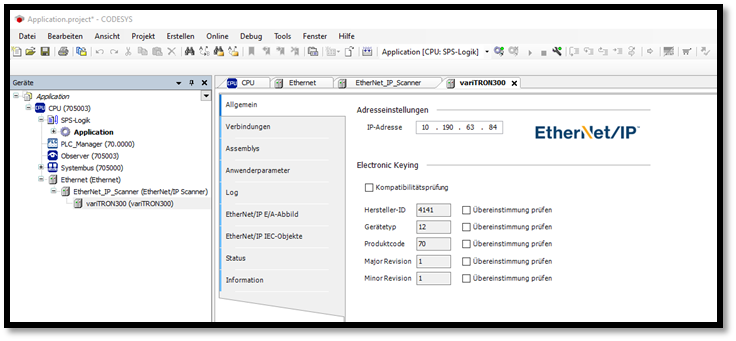

In der Baumstruktur werden unter EtherNet/IP_Scanner alle Adapter aufgelistet. Auch das variTRON-Gerät. Unter Allgemein, muss man nun die IP-Adresse des variTRON eingeben. Unter Kompatibilitätsprüfung kann die CODESYS kontrollieren, ob der Scanner mit dem richtigen Adapter verbunden ist (kann wahlweise auch deaktiviert werden).

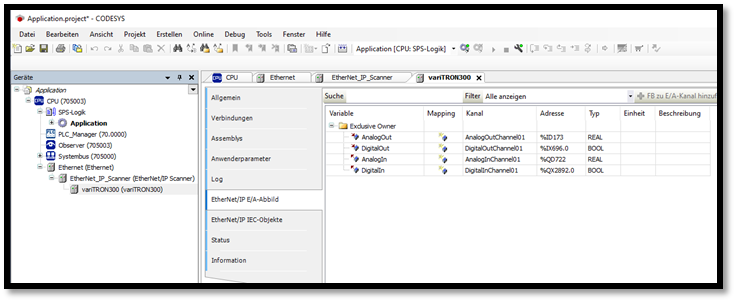

Unter EtherNet/IP E/A-Abbild können die Kanäle vom Adapter gemapped werden. Werte von den Output-Kanälen kommen vom Adapter und können vom Scanner gelesen werden. Werte von den Input-Kanälen, werden vom Scanner beschrieben und können vom Adapter gelesen werden.
