variTRON 300/500 als Profinet I/O Device für Siemens TIA

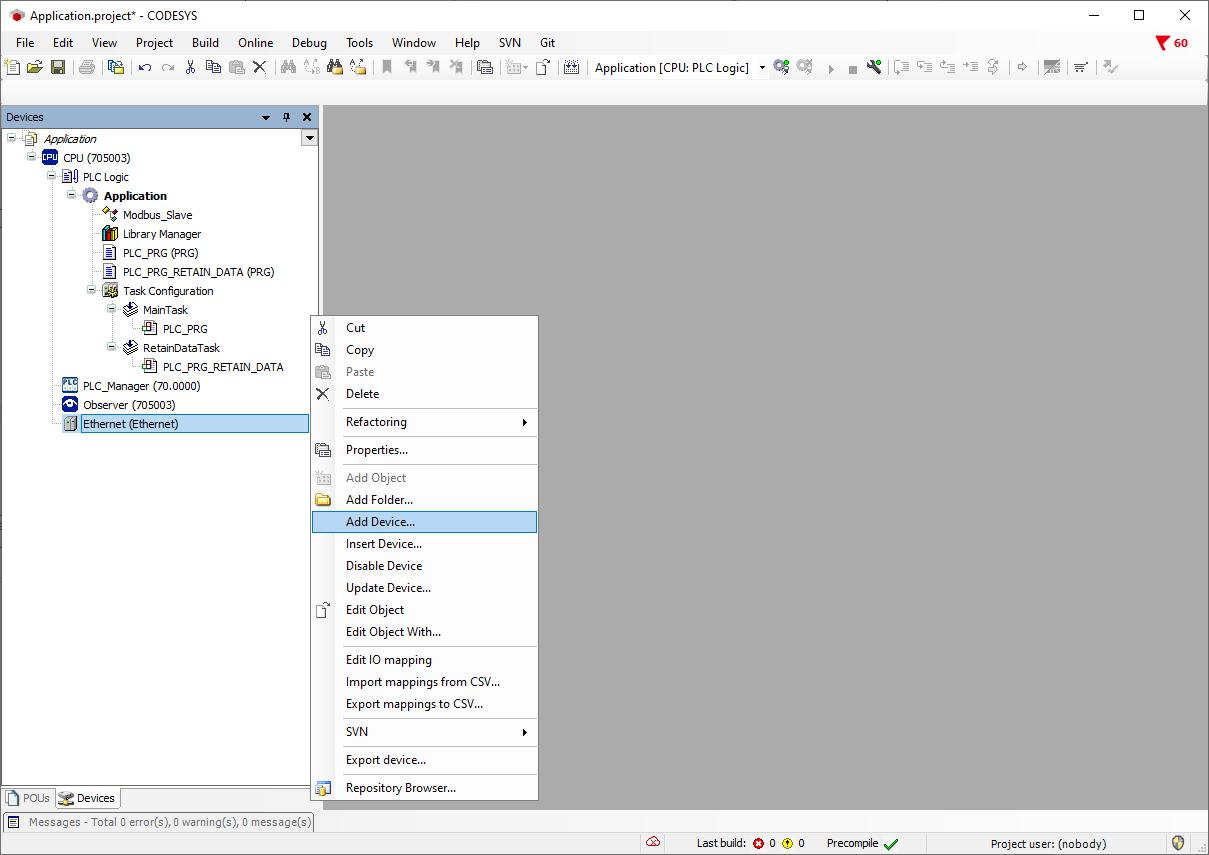

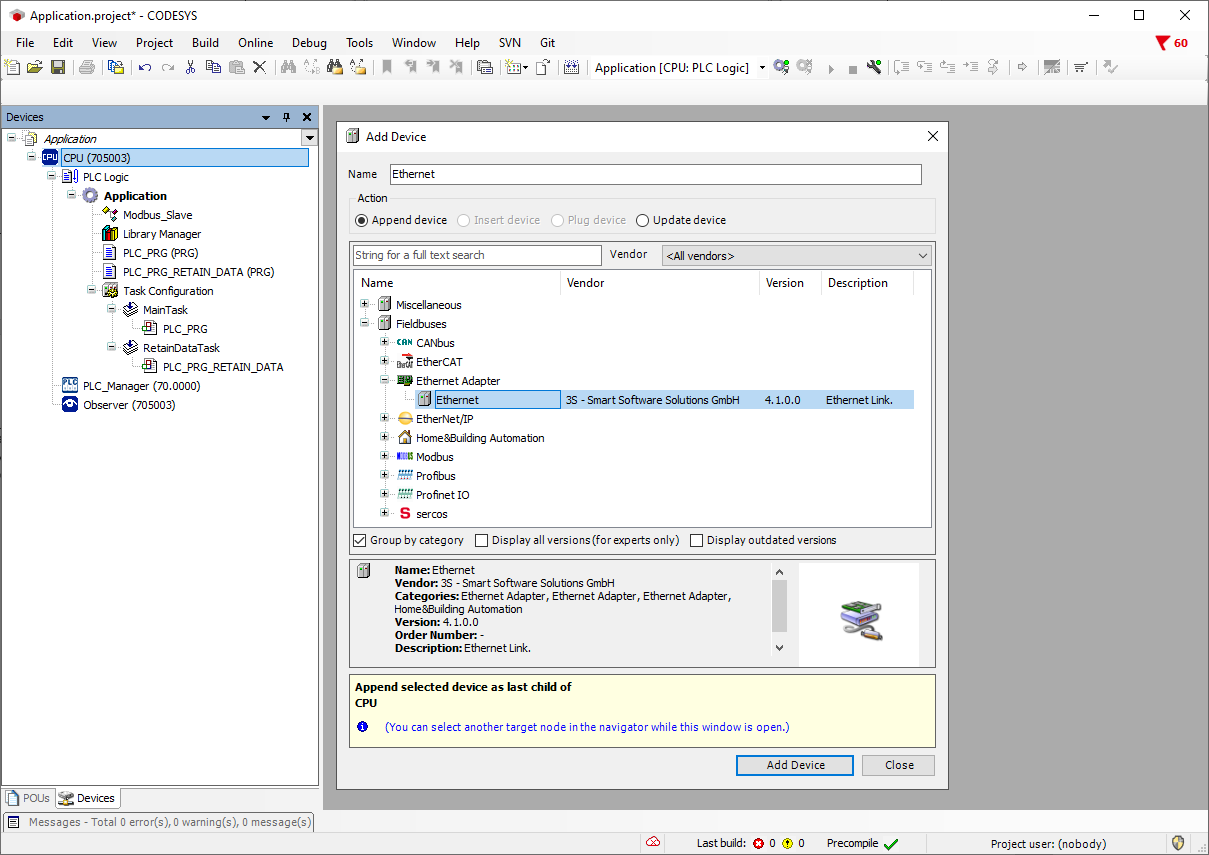

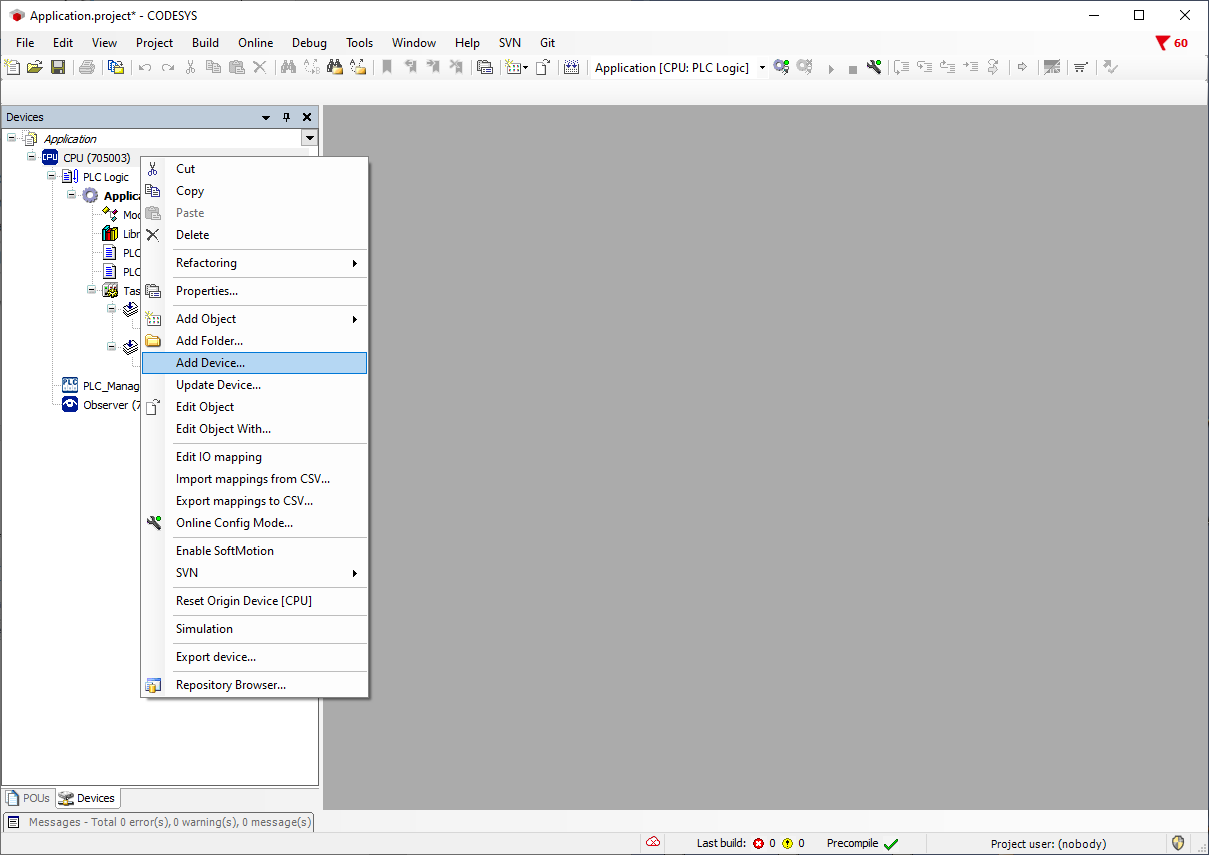

Beim dem variTRON, welches als Profinet I/O-Device für Siemens TIA dienen soll, muss über das Kontextmenü der CPU und dem Menüpunkt Add Device… die Schnittstelle Ethernet hinzugefügt werden.

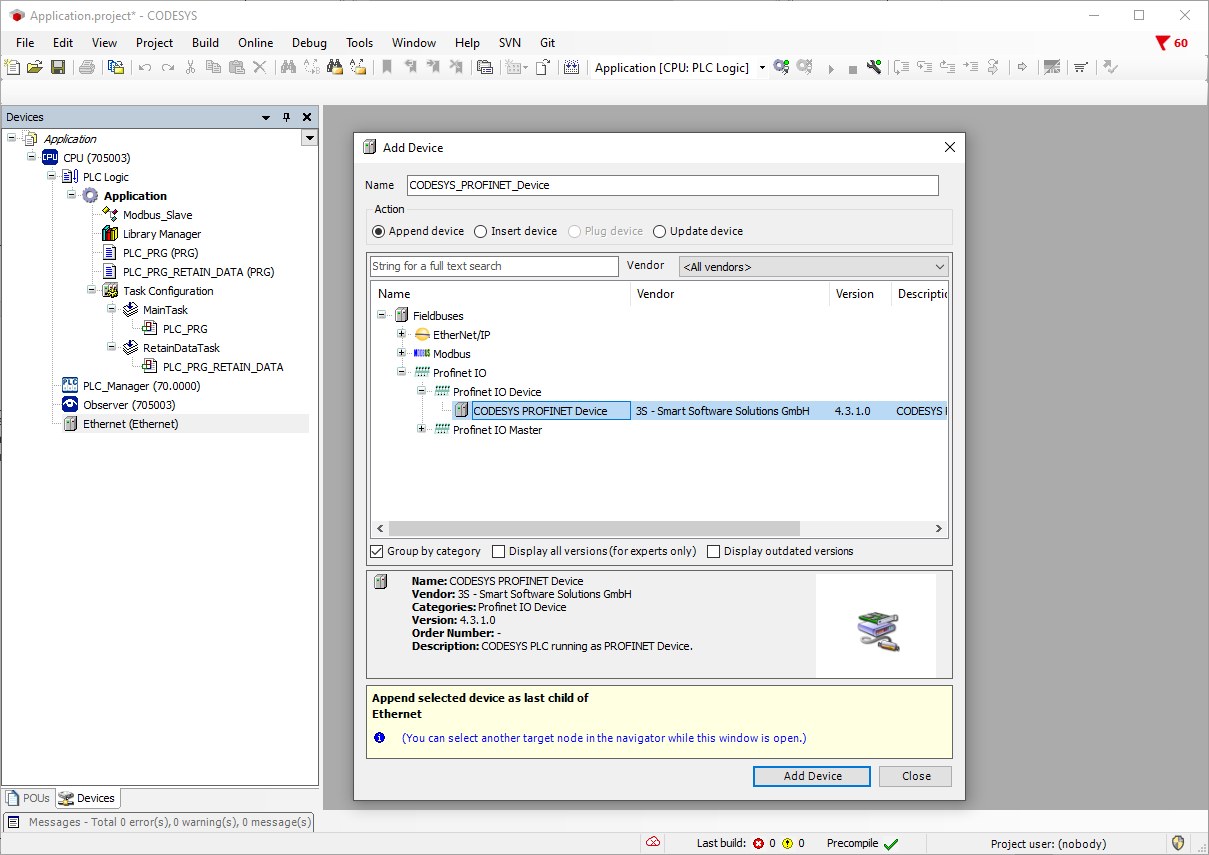

Anschließend wird über den Menüpunkt Add Device… des Kontextmenü des Ethernet-Devices, der CODESYS PROFINET-Device (Fieldbuses → Profinet IO → Profinet IO Device → CODESYS PROFINET Device) hinzugefügt.

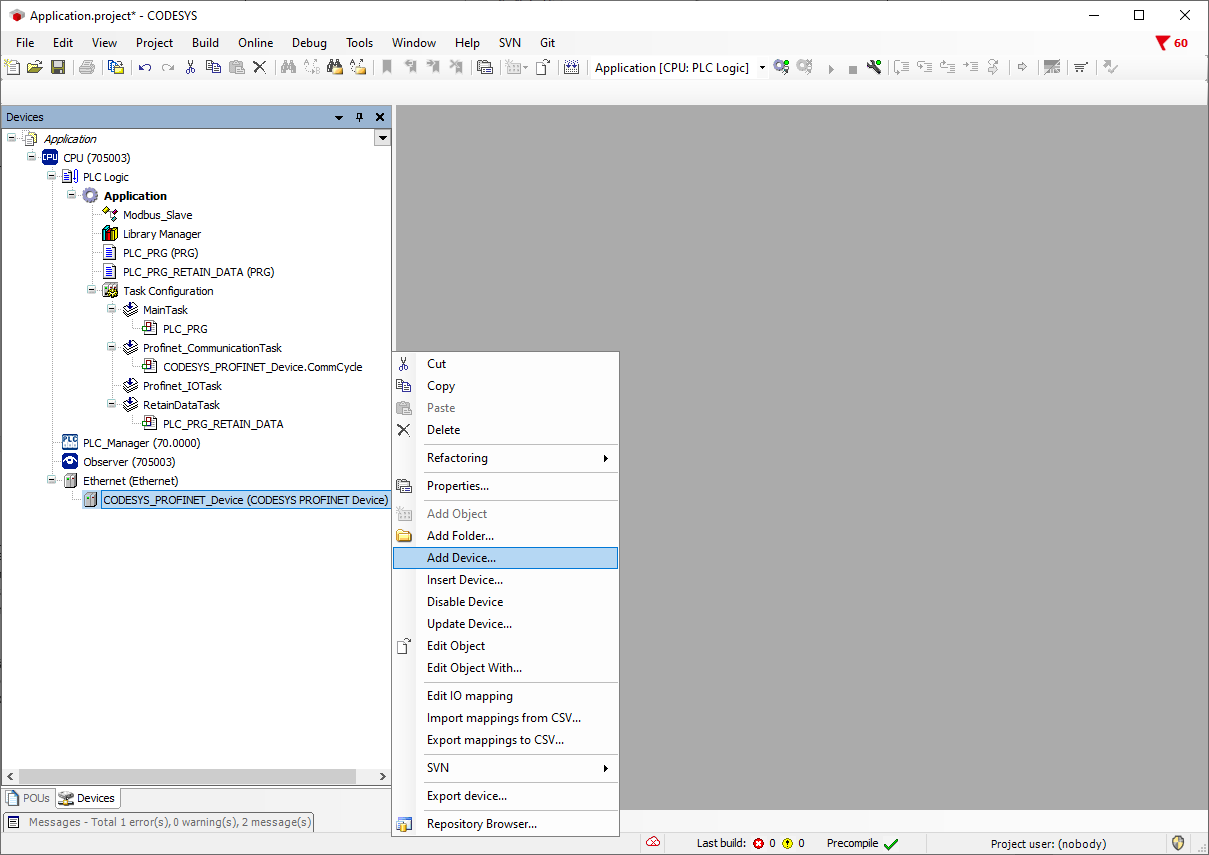

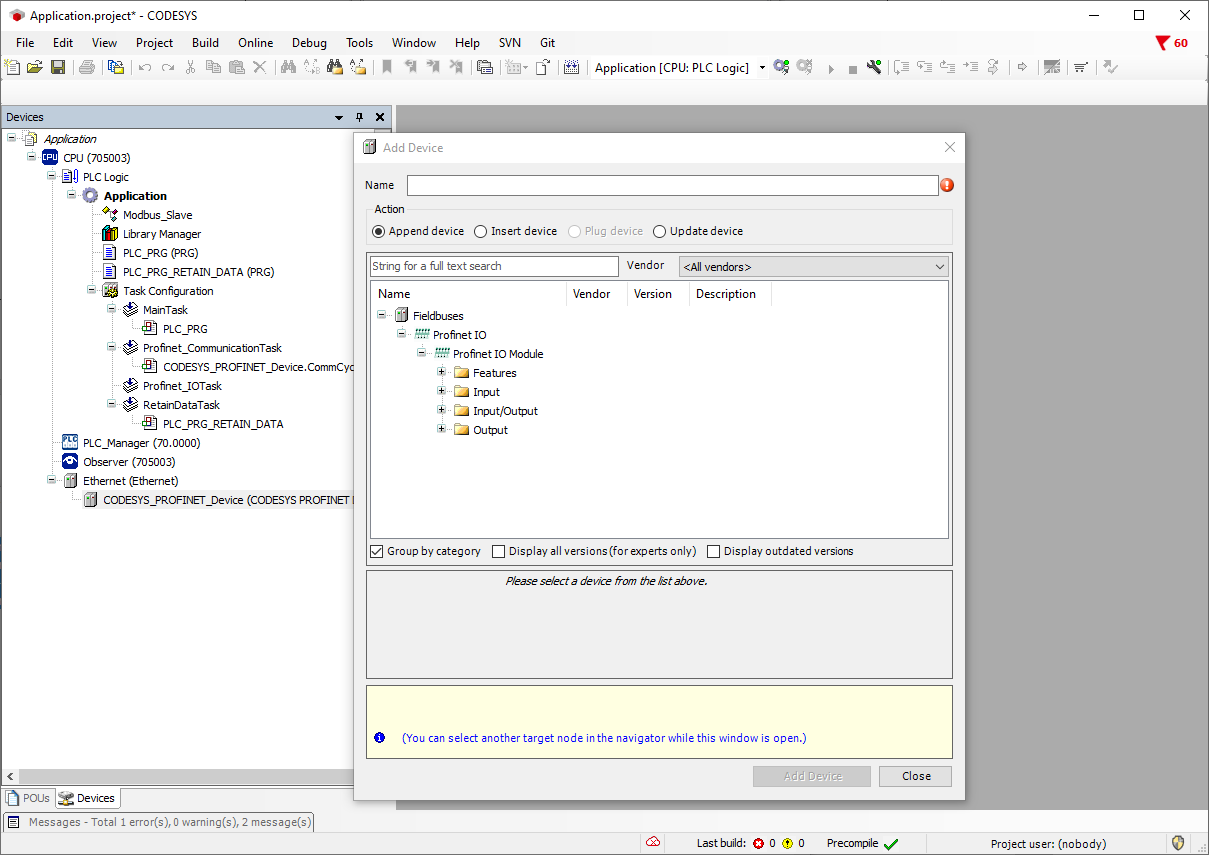

Anschließend wird über den Menüpunkt Add Device… des Kontextmenü des CODESYS PROFINET Device, die I/O-Module hinzugefügt.

In diesem Fenster kann nun die I/Os angelegt werden, welche später im TIA Portal gelesen werden sollen.

Zu beachten ist, das ein hier konfigurierter Eingang auch im TIA Portal ein Eingang ist. Genauso verhält es sich mit den Ausgängen.

Nun wird ein Ein-/Ausgang ausgewählt und mit Add Device hinzugefügt. Ist die Konfiguration beendet kann das Fenster geschlossen werden.

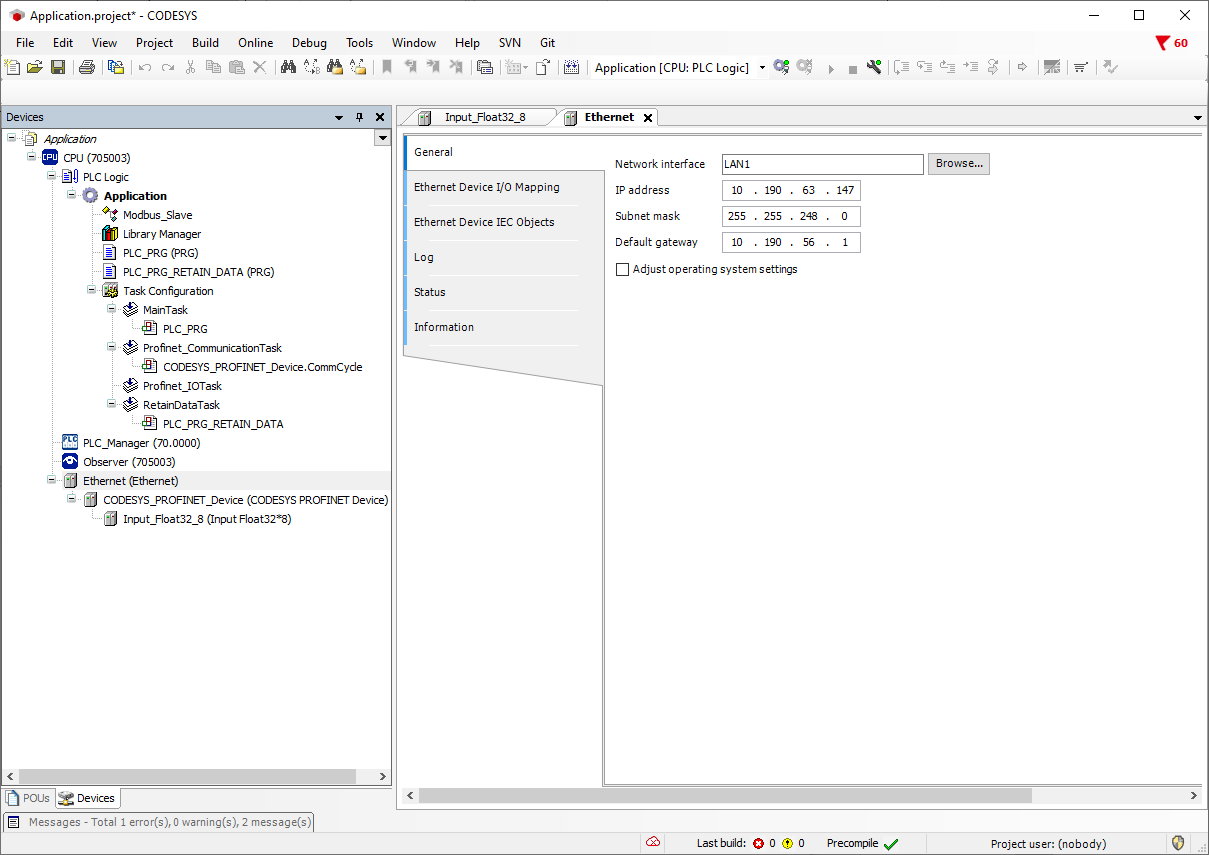

Per Doppelklick auf den Menüpunkt Ethernet links im Menü Baum öffnet sich ein neues Fenster für die Einstellungen der Ethernet Schnittstelle. Hier kann die Profinet IP-Adresse eingestellt werden. Zu beachten ist welche IP Adresse geändert wird (LAN1, LAN2). Ggf. kann es dazu führen, dass der variTRON nicht mehr über die in der Setupsoftware eingestellten Adresse erreichbar ist.

Wenn hier eine IP Adresse vergeben wird welche nicht mehr nachvollziehbar ist und der variTRON dadurch nicht mehr erreichbar ist, kann der variTRON über das Gerätedisplay unter dem Menüpunkt „Systemzustand“ → „Reset Origin“ auf Werkseinstellungen zurückgesetzt werden.

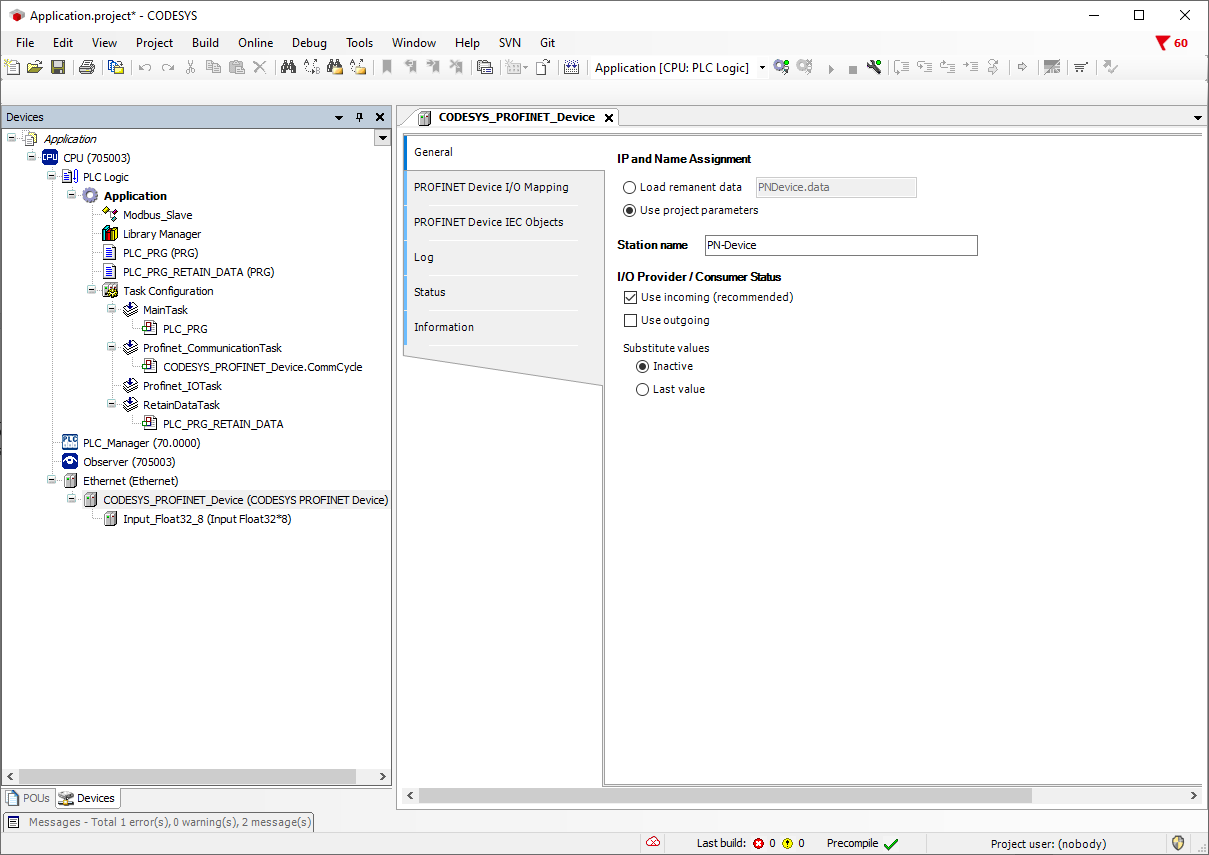

Per Doppelklick auf den Menüpunkt CODESYS_PROFINET_Device links im Menü Baum öffnet sich ein neues Fenster für die Einstellungen der Profinet Schnittstelle. Hier kann der Stationsnamen des variTRON eingestellt werden. Dieser muss mit dem Profinetnamen welcher im TIA Portal konfiguriert ist identisch sein.

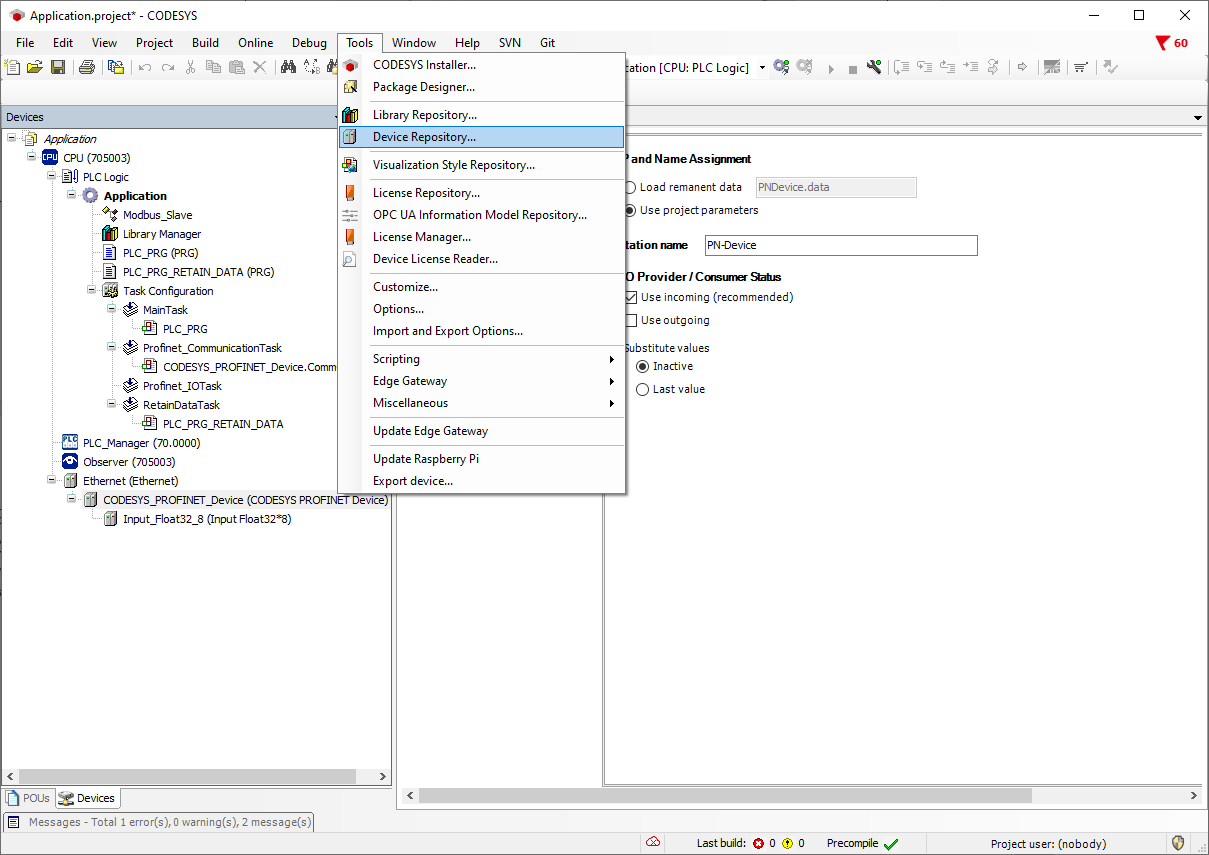

Um nun die GSDML zu exportieren wird über das Menü Tools die Device Repository geöffnet.

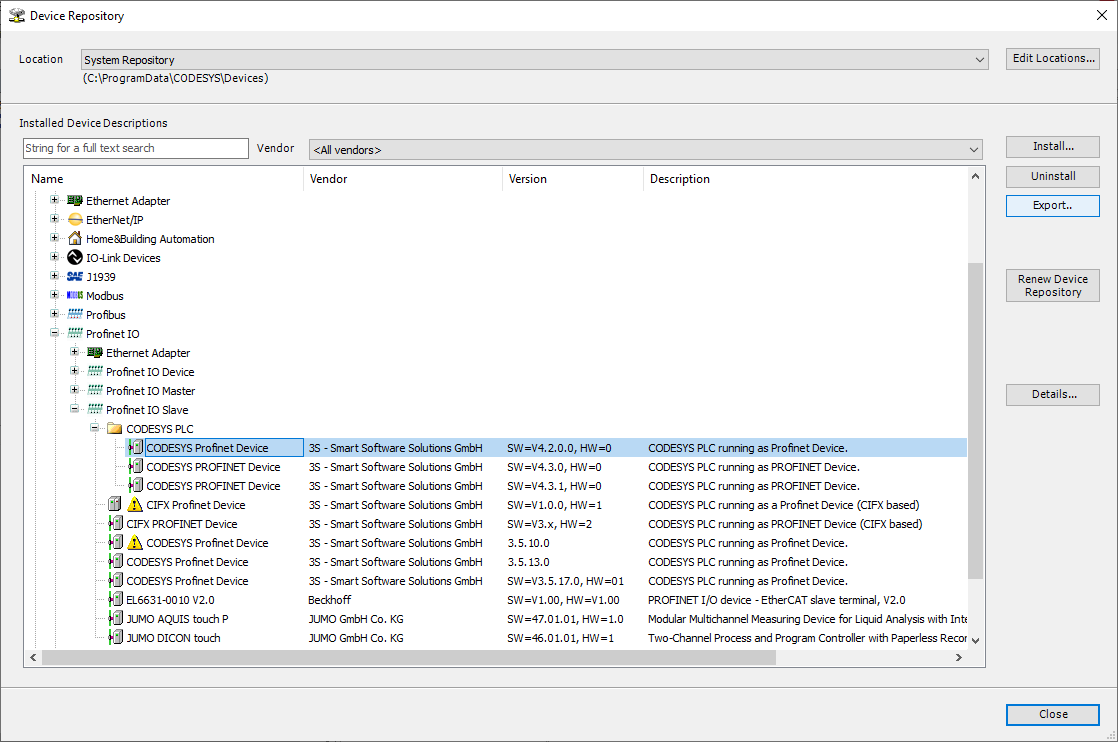

In der Gerät-Repository kann im Menü unter FeldbusseProfinet IOProfinet IO SlaveCODESYS PLC dem Menüpunkt CODESYS Profinet Device auswählt und diesen dann als ZIP Datei über die Taste Export exportiert werden.

Die Zip Datei muss nun in einem Ordner auf dem eigenen PC entpackt werden.

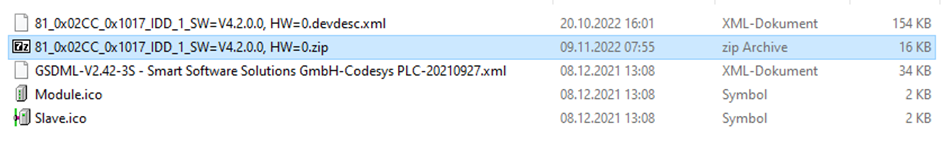

Aus der Zip Datei sollten folgende Dateien entpackt worden sein.

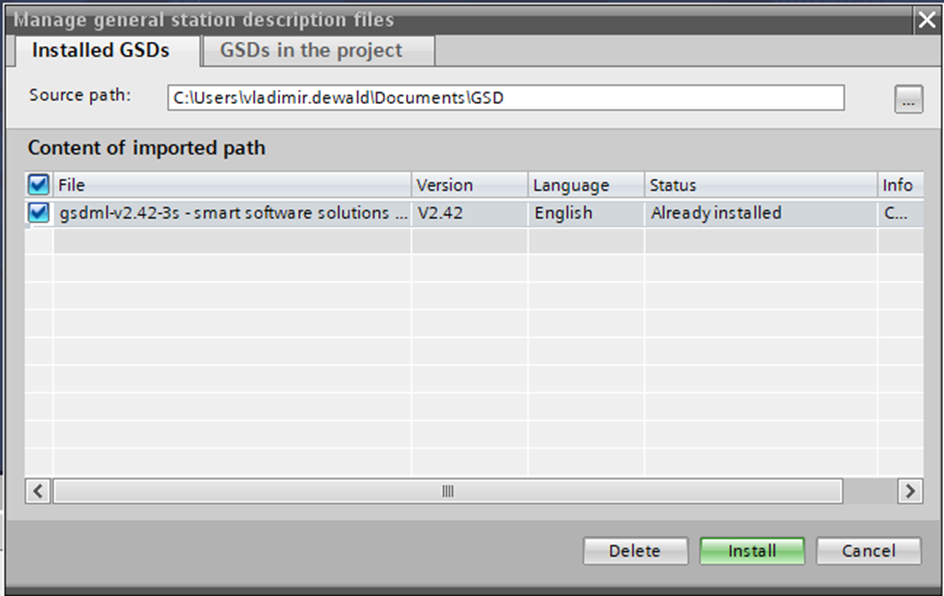

Im TIA Portal kann nun über die Funktion Gerätebeschreibungsdateien verwalten die aus dem CODESYS erzeugte GSDML in das TIA Projekt importiert werden. Der variTRON wird dann in den Hardware Katalog eingefügt.

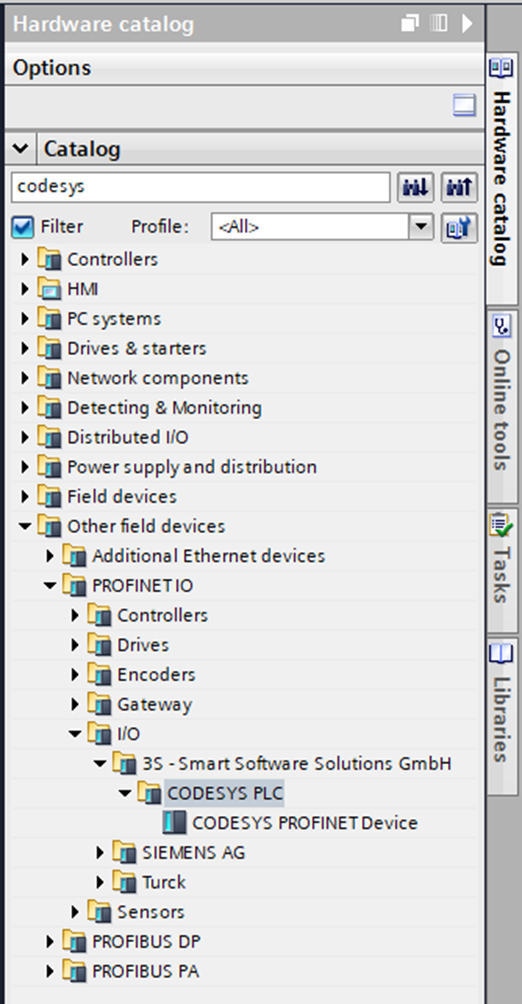

Der variTRON ist über den Hardware Katalog unter Weitere FeldgerätProfinet IOIO3s-Smart Software Solutions GmbHCODESYS PLCCODESYS Profinet Device auswählbar und kann in die Hardware Konfiguration eingefügt werden.

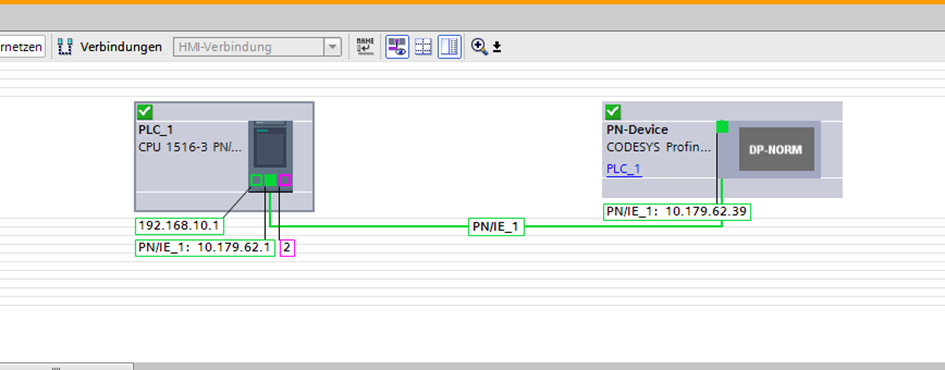

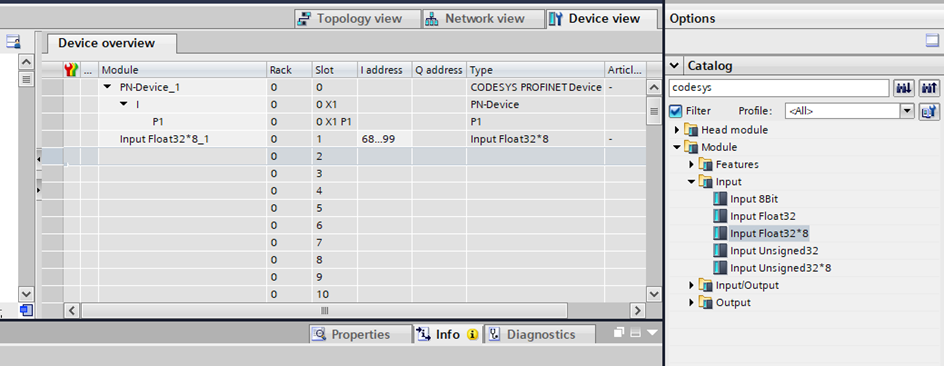

Wird in der Netzansicht doppelt auf den eingefügten variTRON geklickt öffnet sich die Geräteansicht. Hier kann nun ähnlich wie bei einer ET200 I/Os an den variTRON angehängt werden.

Beachtet werden muss, dass die Konfiguration der I/O Module der Konfiguration in der CODESYS Software entsprechen muss!

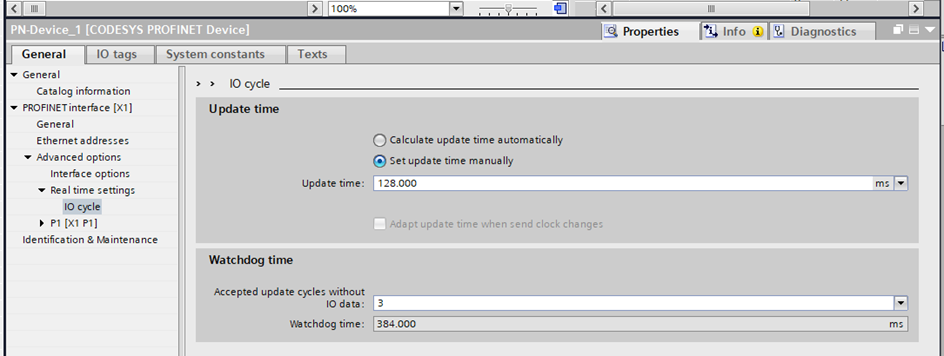

Abschließend sollte die Aktualisierungszeit für den variTRON auf 128 ms eingestellt werden.

Nach dem übertragen der Projekte auf die Steuerungen sollte die Verbindung funktionieren.
