Start & Einstieg Animation

Grundinformationen

Mit Prozessbildern verbessern Sie die Darstellung Ihrer Anlagen und Prozesse deutlich.
Nachfolgend werden die beiden Produkte JUMO Cloud und JUMO smartWARE SCADA als “JUMO-Anwendung” bezeichnet.

Für das Zeichnen von Prozessbildern verwenden wir “Inkscape” und ein dazugehöriges Tool (Plugin), mit dem Namen “JUMO-Animator”.

Mit Prozessbildern ist es möglich eigene Objekte, Anlagen, Gebäude oder auch Abläufe in der JUMO-Anwendung besser darzustellen und diese auch zu animieren. Zusätzlich können in diesen Bildern auch aktuelle Ist- oder Sollwerte, eine Chargennummer oder beliebige andere Informationen eingebettet werden. Mit Hilfe von Signalen können diese Informationen entweder angezeigt oder zur Steuerung einer Animationen verwendet werden (z.B. Tür offen → Digitaleingang auf Wert 1 → Anlage wird in der JUMO-Anwendung mit offener Tür dargestellt).

Zu Beginn wird ein beliebiges animiertes Inkscape Prozessbild als .svg Datei erstellt und gespeichert. Anschließend kann es in der JUMO-Anwendung hochgeladen und im Dashboard verwendet werden.

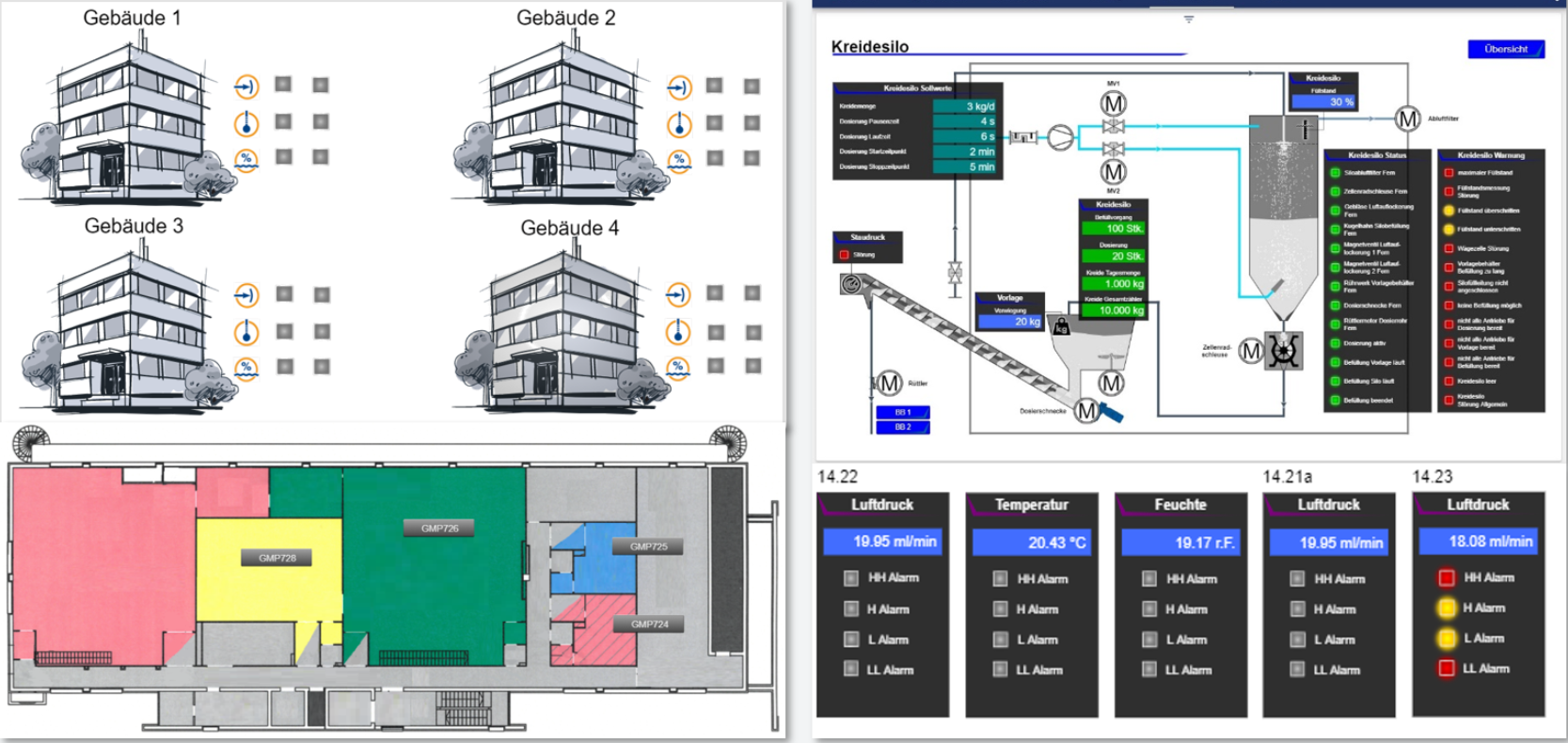

Beispiele von Prozessbildern
