Alarmierungsdienste hinzufügen

Die JUMO smartWARE SCADA kann je nach Lizenz über E-Mail, SMS, VoIP, Push-App, Microsoft Teams oder Telegram alarmieren.

Konfiguration E-Mail

Für die Alarmierung über E-Mail wird ein SMTP Server benötigt. Weiterhin muss die installierte SCADA Lizenz über das Modul “Standard Benachrichtigung” verfügen.

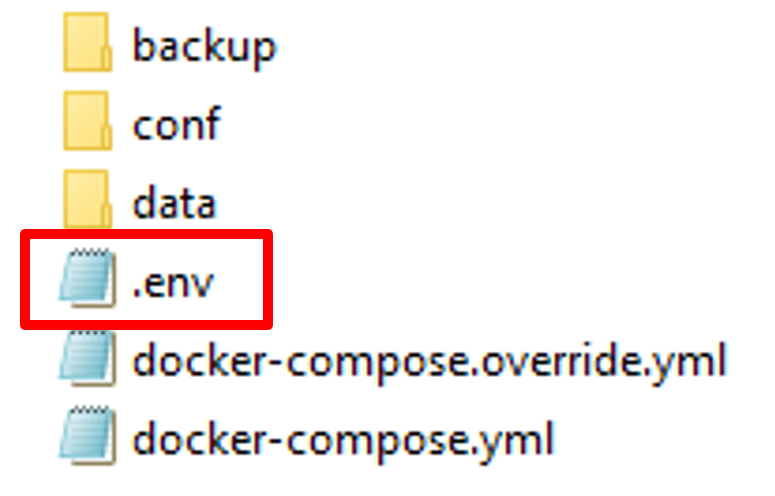

Folgende Punkte müssen in der *.env-Datei unter C:\jumo_scada bzw. unter Linux /opt/jumo_scada eingetragen werden.

Dateipfad

Muster mit Erklärung

Beispiel

Mail_SenderAddress ~ Absender Email-Adresse
Mail_ServerHost ~ Url zu dem SMTP Server
Mail_ServerPort ~ SMPT Port des Servers (Standard 25)
Mail_ServerUser ~ Benutzer
Mail_ServerPassword ~ Passwort
Mail_ServerEnableSsl ~ true/false ob der Server SSL verwendet

Mail_SenderAddress=iot@jumo.net
Mail_ServerHost=10.10.10.10
Mail_ServerPort=25
Mail_ServerUser=
Mail_ServerPassword=
Mail_ServerEnableSsl=false

Wenn Änderungen in der *.env-Datei vorgenommen wurden, müssen im Anschluss in der PowerShell folgende Befehle ausgeführt werden:

C:\jumo_scada (Windows) bzw. /opt/jumo_scada (Linux)

POWERSHELL

docker-compose up -d

Damit wird der Container "jumo_scada_messenger" neu initialisiert

Konfiguration SMS

Für die Alarmierung über SMS wird ein SMS Gateway benötigt. Zum Beispiel von Yeastar oder Sipgate. Wir empfehlen Sipgate. Weiterhin muss die installierte SCADA Lizenz über das Modul “Standard Benachrichtigung” verfügen.

In der .env müssen dann folgende Punkte eingetragen werden:

Dateipfad

Muster mit Erklärung

Beispiel

Messenger_SmsUsername ~ Benutzername für SMS Server
Messenger_SmsPassword ~ Passwort für SMS Server
Messenger_Provider ~ Welcher Provider benutzt wird yeastar / sipgate
Messenger_ProviderAddress ~ Adresse der SMS Server

Messenger_SmsUsername=ABC_Benutzer
Messenger_SmsPassword=******
Messenger_Provider=sipgate
Messenger_ProviderAddress=10.10.10.10

Wenn Änderungen in der *.env-Datei vorgenommen wurden, müssen im Anschluss in der PowerShell folgende Befehle ausgeführt werden:

C:\jumo_scada (Windows) bzw. /opt/jumo_scada (Linux)

POWERSHELL

docker-compose up -d

Damit wird der Container "jumo_scada_messenger" neu initialisiert

Konfiguration VoIP

Für die Alarmierung über VoIP wird ein Provider benötigt. Zum Beispiel Sipgate. Weiterhin muss die installierte SCADA Lizenz über das Modul “Erweiterte Benachrichtigung” verfügen.

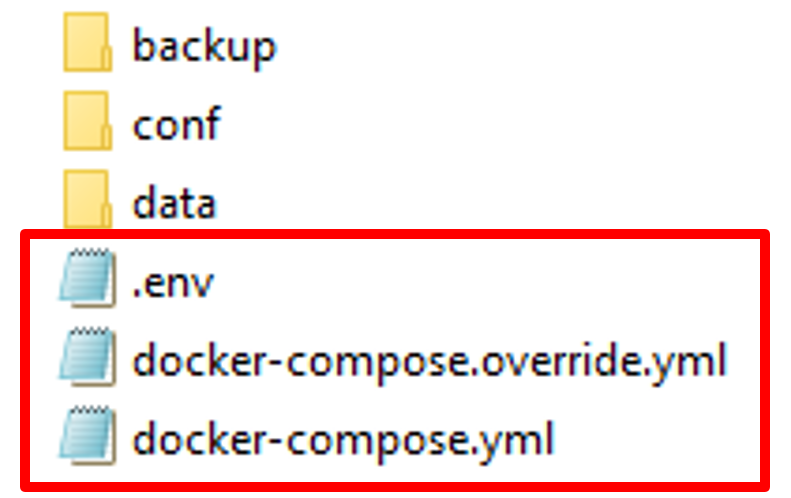

Für die Einrichtung von VOIP müssen in der der .env, docker-compose.yml und in der docker-compose.override.yml Einträge hinzugefügt werden. Anbei am Beispiel des Sipgate Providers.

Dateipfad

docker-compose.yml

docker-compose.override.yml

.env

tts:

image: ${DOCKER_REGISTRY}tts:latest

restart: always

ports:

59125:59125

voipaster:

image: ${DOCKER_REGISTRY}voipaster:latest

restart: always

ports:

8088:8088

environment:

SIP_PROVIDER: generic

SIP_SERVER: sipgate.de

SIP_ID:

SIP_PASSWORD:

SIP_NUMBER:

voipmanager:

image: ${DOCKER_REGISTRY}voipmanagerapi:unstable

restart: always

ports:

31422:80

voipmanager:

environment:

ASPNETCORE_ENVIRONMENT=Development

MQ_Connstr=${MQ_Connstr}

DB_Connstr=${DB_Config_Connstr}

TTS_ProxyUri=${TTS_ProxyUri}

TTS_ProcessUri=${TTS_ProcessUri}

VoIP_AriUri=${VoIP_AriUri}

Log_Connstr=${Log_Connstr}

TTS_ProxyUri=http://voipmanager/api/tts/

TTS_ProcessUri=http://tts:59125/process

VoIP_AriUri=http://asterisk:asterisk@voipaster:8088

Wenn Änderungen in der *.env-Datei vorgenommen wurden, müssen im Anschluss in der PowerShell folgende Befehle ausgeführt werden:

C:\jumo_scada (Windows) bzw. /opt/jumo_scada (Linux)

POWERSHELL

docker-compose up -d

Konfiguration Push-App

Für die Alarmierung über Push-App wird eine verfügbare Push-App aus dem App-Store benötigt. Weiterhin muss die installierte SCADA Lizenz über das Modul “Standard Benachrichtigung” verfügen.

Dokumentation in Arbeit. Bei Bedarf: Nachfrage bei JUMO.

Konfiguration Microsoft Teams

Für die Alarmierung wird ein Teams Bot benötigt.

Dokumentation in Arbeit. Bei Bedarf: Nachfrage bei JUMO.

Konfiguration Telegram

Für die Alarmierung wird ein Telegram Bot benötigt.

Für die Erstellung eines MS-Teams Bot und der Verwendung innerhalb der SCADA Anwendung siehe: Alarmierungsdienste hinzufügen
