Ereignisdefinition


Erstellt Events bzw. Ereignisse mithilfe von Bedingungen, Störungen (Datenquelle, Datenverbindung, Signal), Überwachungen und zeitbasierten Auslösern. Das Event kann aus einer oder mehreren Bedingung/en, etc. bestehen, welche untereinander logisch mittels Editor verknüpft werden können. Ereignisse können über das Widget: Ereignisverwaltung verwaltet werden.

Die Konfigurationseinheit kann nur vollumfänglich benutzt werden, wenn die SCADA-Lizenz das Modul “Erweiterte Ereignisse“ beinhaltet.

  1. Über die Auswahl der Schaltfläche “Ereignisdefinition” kann eine bereits angelegte Definition bearbeitet werden. Über das Plus wird eine neue Ereignisdefinition angelegt.

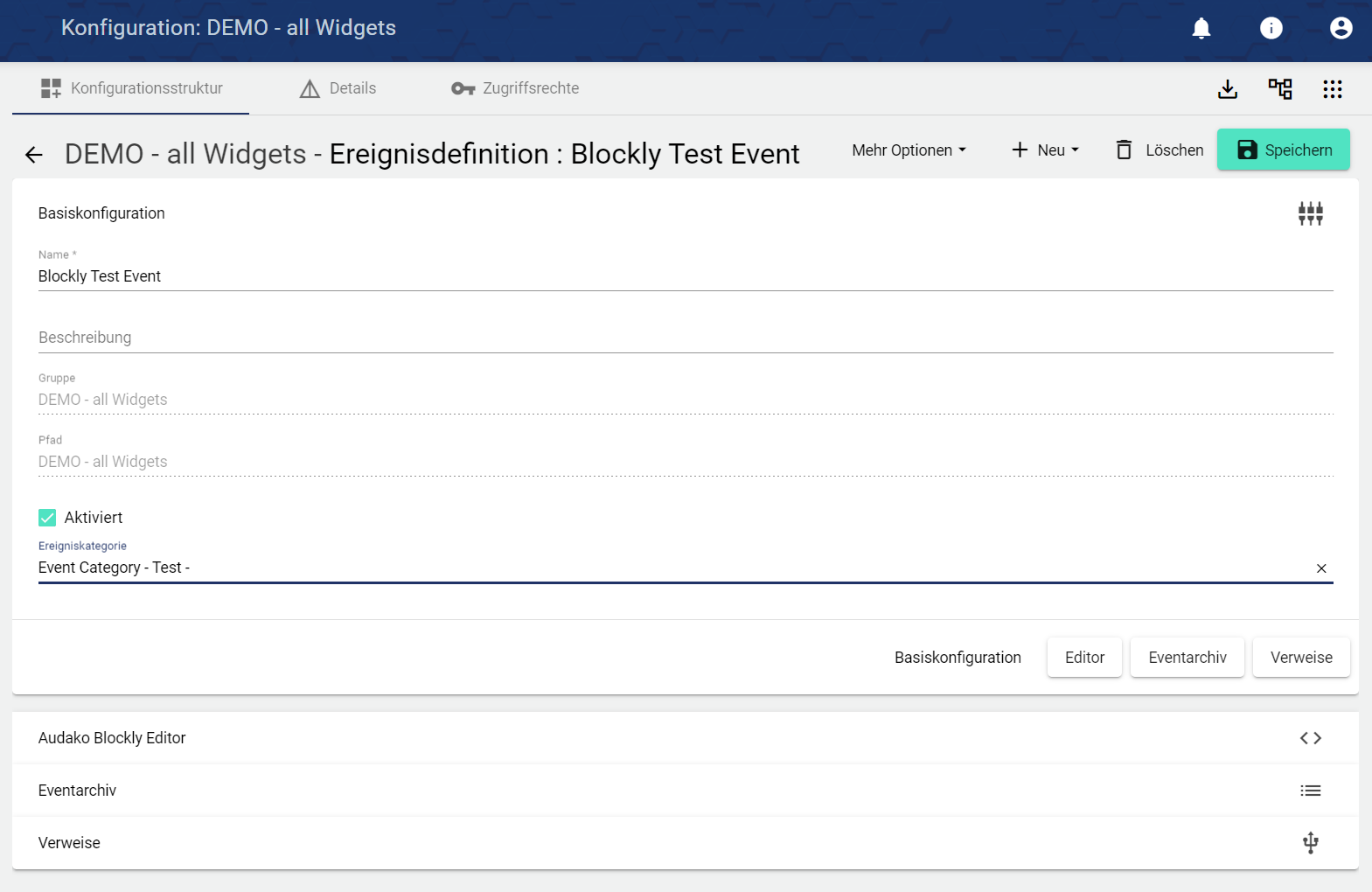

  2. Name der Ereignisdefinition in der Basiskonfiguration vergeben. Das Feld Beschreibung ist optional nutzbar. Das Feld “Gruppe” zeigt, in welchem Mandanten diese Ereignisdefinition angelegt wurde. Der Pfad wird systemseitig automatisch generiert.

  3. Über den Haken “Aktiviert” wird die Ereignisdefintion aktiviert oder deaktiviert.

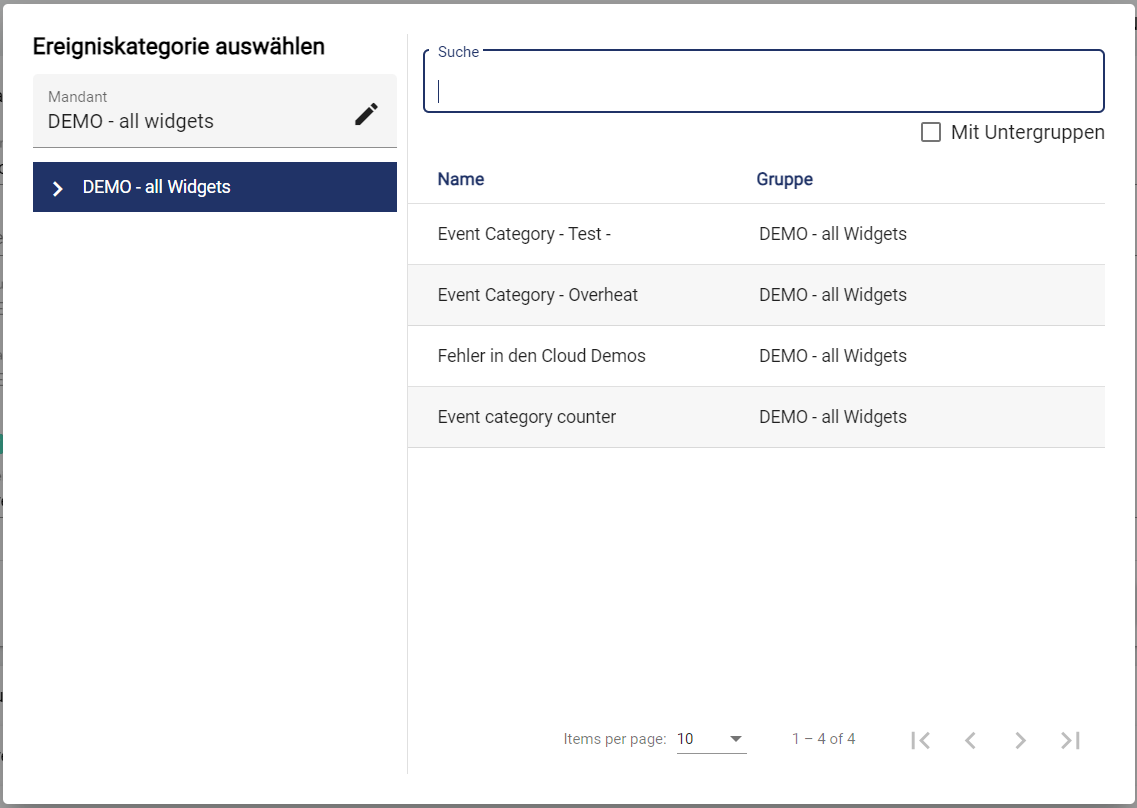

  4. Ereigniskategorie auswählen. Sobald eine Ereignisdefinition aktiviert wird, kann diese über die Kategorie den Alarmplan aufrufen und ggf. den Alarm für die derzeitige Gruppe aufrufen.

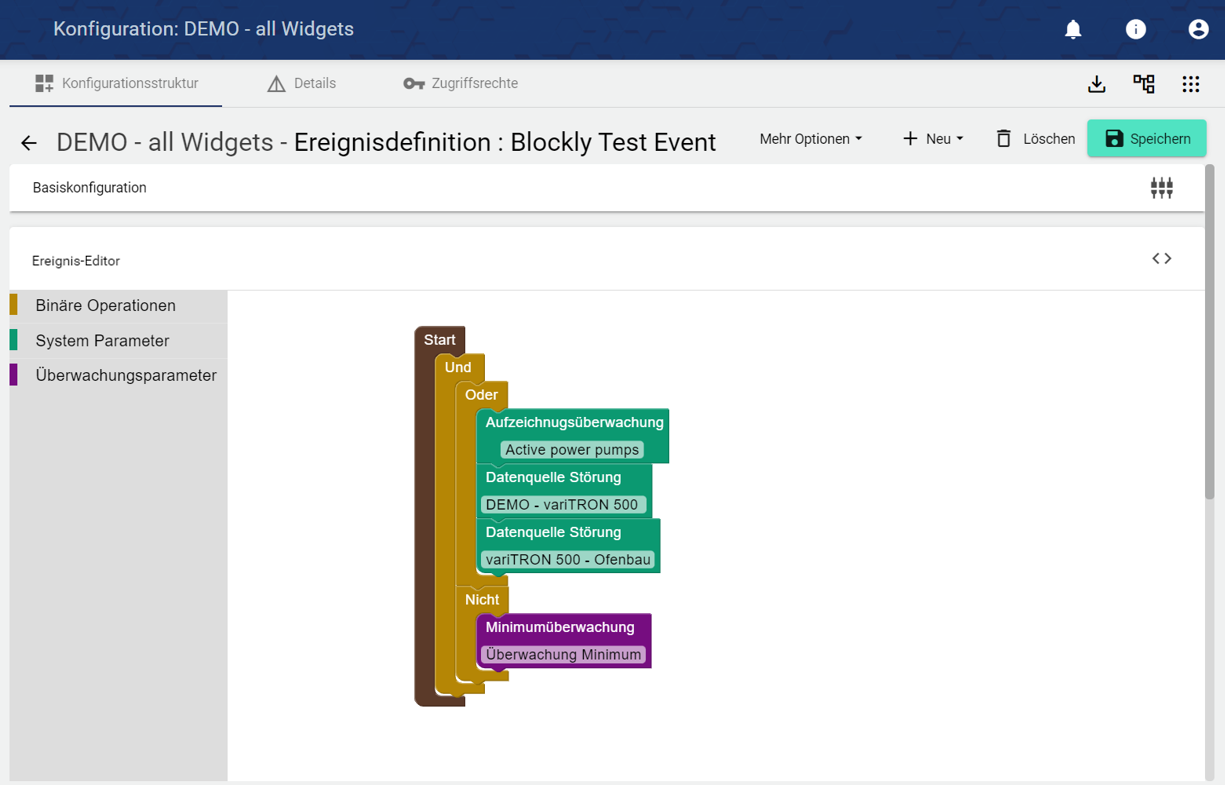

Ereignis-Editor

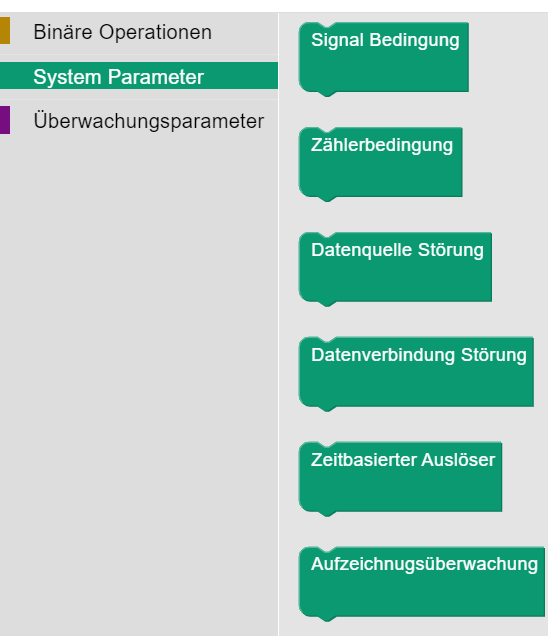

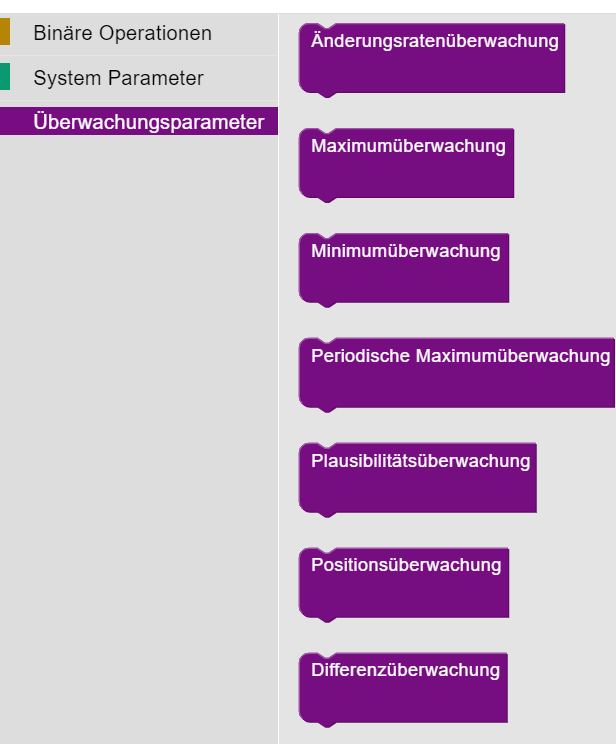

Als Basis, um ein Ereignis zu erzeugen, wird der Ereignis-Editor verwendet. Mithilfe verschiedener Operatoren und Parameter kann die Auslösung des Ereignisses per Drag and Drop zusammen gebaut werden.

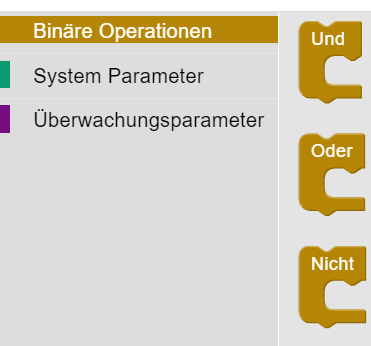

Die Start Klammer entspricht einer Und Verknüpfung






Eventarchiv

Das Eventarchiv archiviert die aktivierten Ereignisse. Man findet dort das Ereignis, die dazugehörige Ereigniskategorie, den eingehenden sowie ausgehenden Zeitpunkt des Ereignis und die Quittierung.


Verweise

In den Verweisen tauchen alle Objekte auf, die Referenzen mit dem Objekt haben.


Audit-Log

Das Audit-Log ein Änderungsprotokoll, das transparent aufzeigt wie das Objekt geändert wurde. Bei einigen Objekten wird auch angezeigt, welche Sollwerte von einer bestimmten Person gesetzt wurden. Power User können über den Button auf der rechte Seite eine Detailansicht erhalten, um nachzuvollziehen, was genau in der Konfiguration geändert wurde.

Mit dem Audit-Log kann schnell nachvollzogen werden, was mit dem Objekt zuletzt passiert ist. Es entspricht einem Auszug des Leitvorgangsarchivs.
