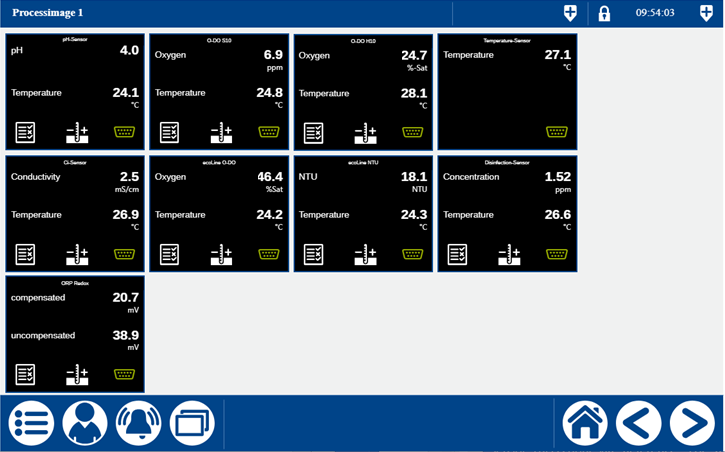

Für jedes JUMO Modus Gerät gibt es ein eigenes Visualisierungsobjekt.

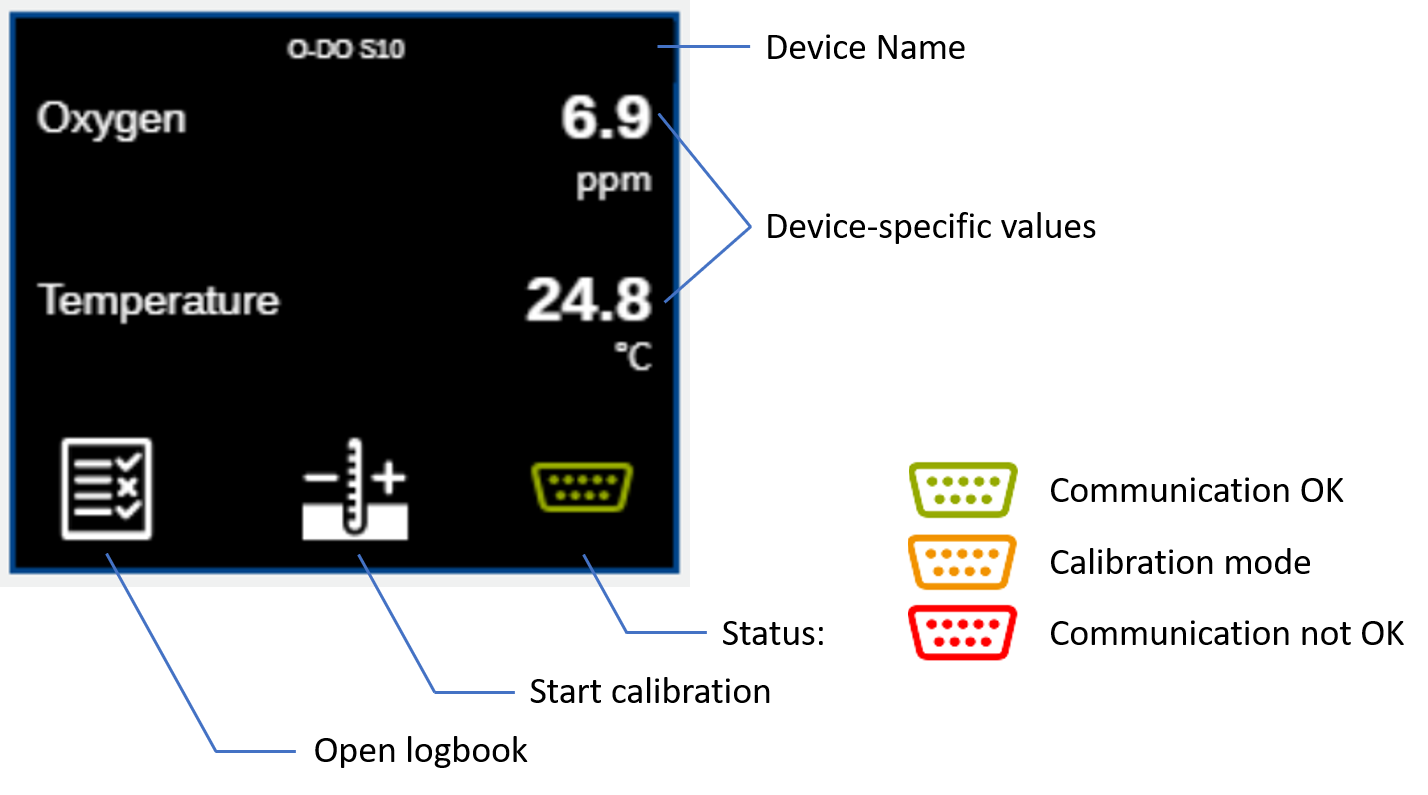

Alle Objekte sind wie folgt aufgebaut.
Möchte man ein neues/leeres Projekt benutzen, sollte man folgende Punkte beachten. Wird hingegen das Visu-Template als Projekt benutzt, können diese Punkte übersprungen werden.

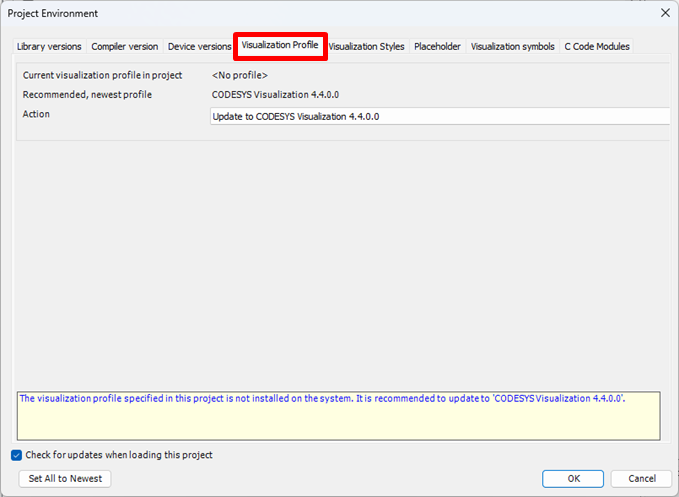

Bevor man eine Visualisierung anlegt, sollte überprüft werden, ob ein Visualisierungsprofil ausgewählt wurde.

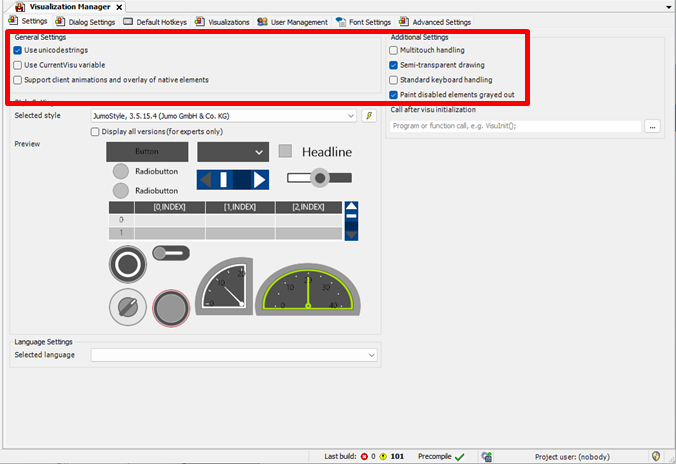

Um eine reibungslose Visualisierung gewährleisten zu können, sollten folgende Einstellungen vorgenommen werden.

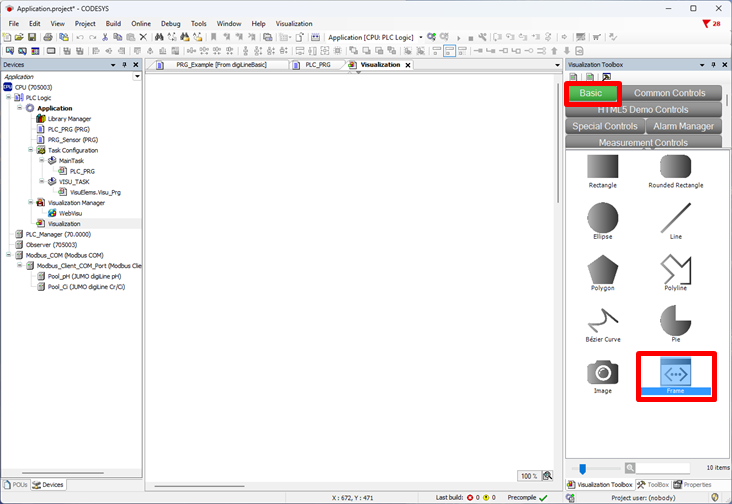

In die eigene Visualisierung kann über Basic ein Frame reingezogen werden.

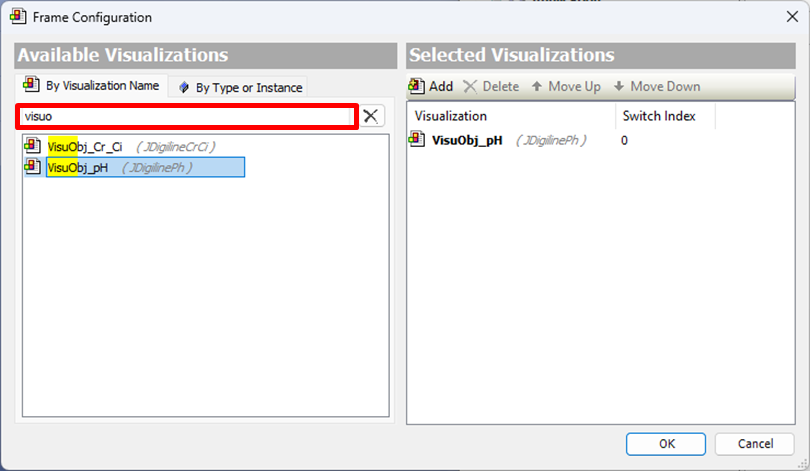

In das Suchfenster von der Frame Configuration „visuobj“ eintippen, damit gefiltert werden kann. Nun kann die Visualisierung für den gewünschten Sensor durch Doppelklick ausgewählt werden.

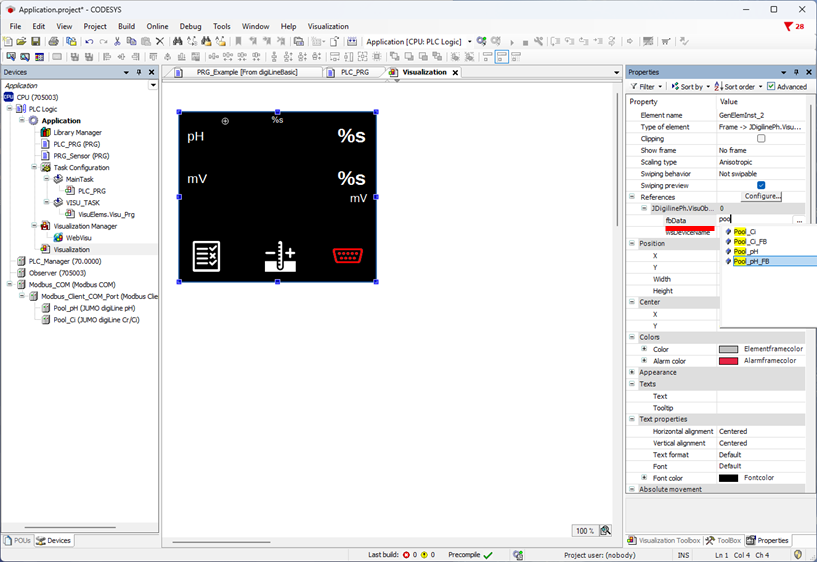

Nun muss das Visu-Objekt noch mit dem Sensor verbunden werden. Dies geschieht über Reference. Für fbData den Sensornamen + Suffix „_FB“ eintragen.
Über wsDeviceName kann ein Name eingegeben werden.
