?Aktuell nicht freigeben!!! Wie können Chargen aus der CODESYS generiert und in die smartWARE Evaluation angelegt werden?
Wie Daten in der CODESYS für die smartWARE Evaluation vorbereitet werden, wurde bereits hier beschrieben.
Die bereits erstellten Gruppen müssen nun Chargen zugewiesen werden. Im smartWARE Setup können bis zu 20 Chargen konfiguriert werden. Diese findet man unter :Haus: > Batches.

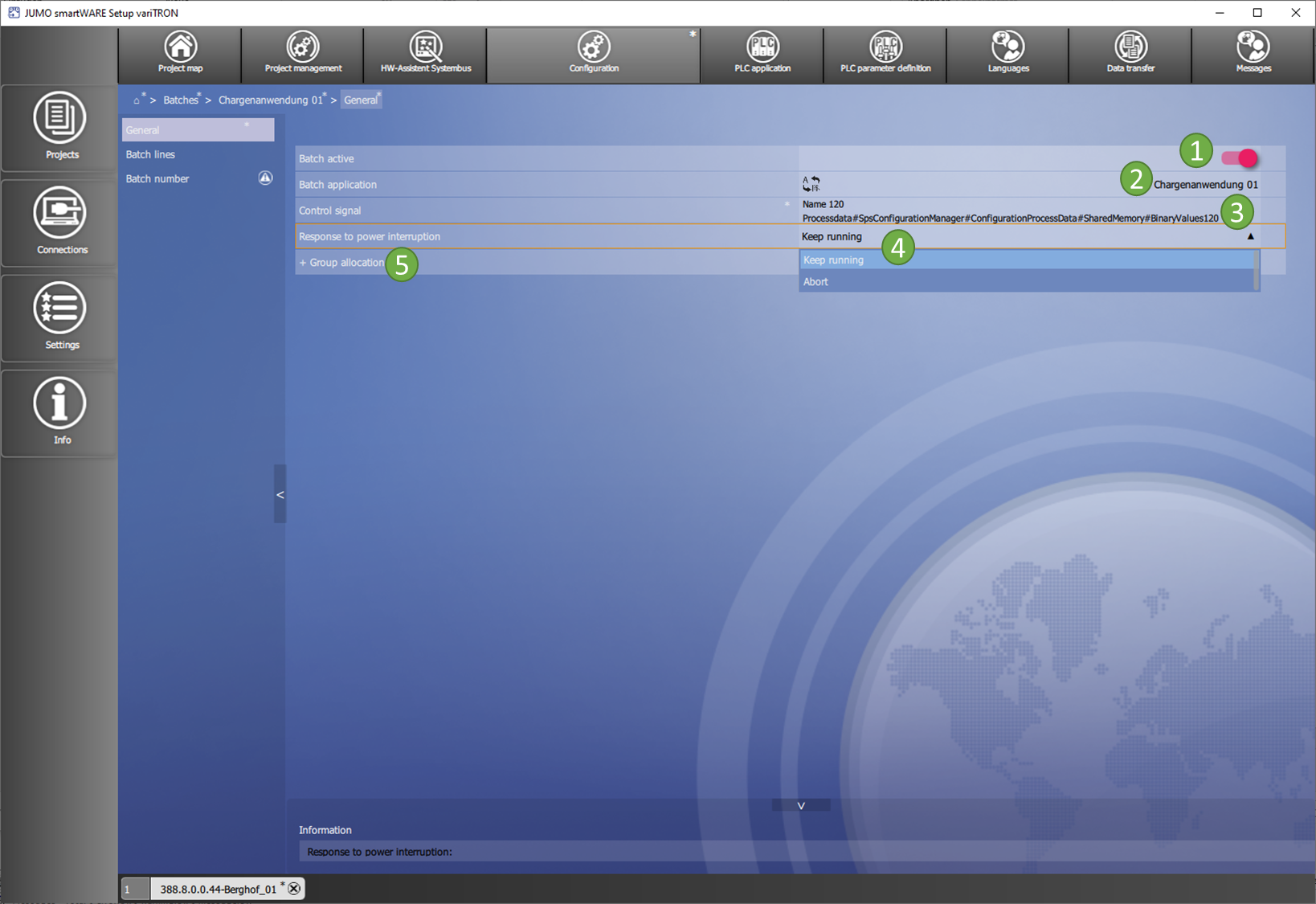

Im folgenden Beispiel wird Charge 1 konfiguriert. Hier öffnet man die Konfiguration :Haus: > Batches > Chargenanwendung 01 > General.
:No1: Die Chargenfunktion kann de-/aktiviert werden.
:No2: Name für die Charge kann in unterschiedlichen Sprachen eingegeben werden.
:No3: Auswahl des Steuerkontakts aus der CODESYS, der die Charge startet/stoppt.
:No4: Verhalten nach Netz-Aus (Weiterlauf oder Abbruch).
:No5: Zuweisung der Gruppe.

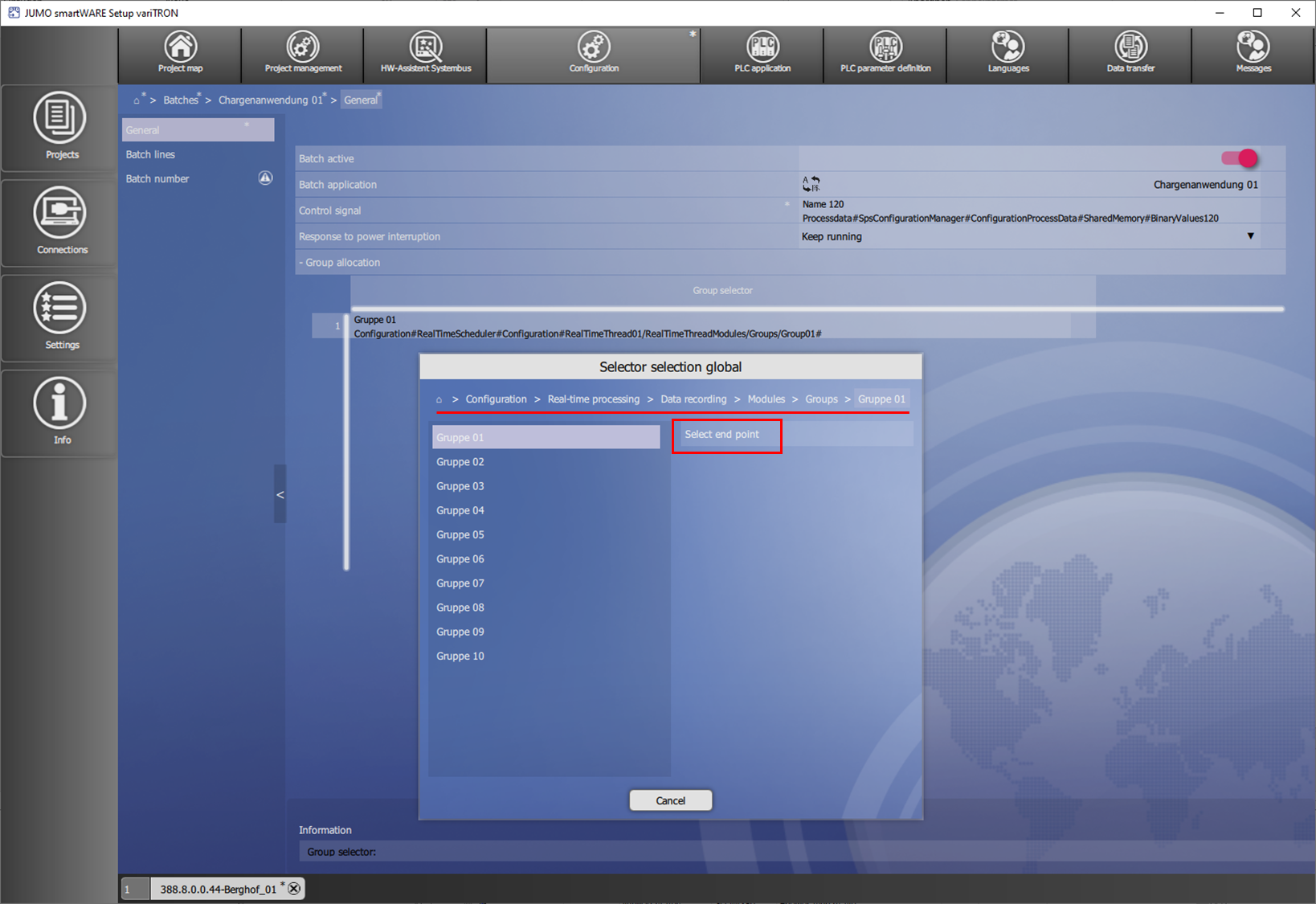

Die vorher angelegte Gruppe wird über den Selektor :Haus: > Configuration > Real-time processing > Data recording > Modules > Groups > Gruppe 01 ausgewählt und mit Select end point übernommen.

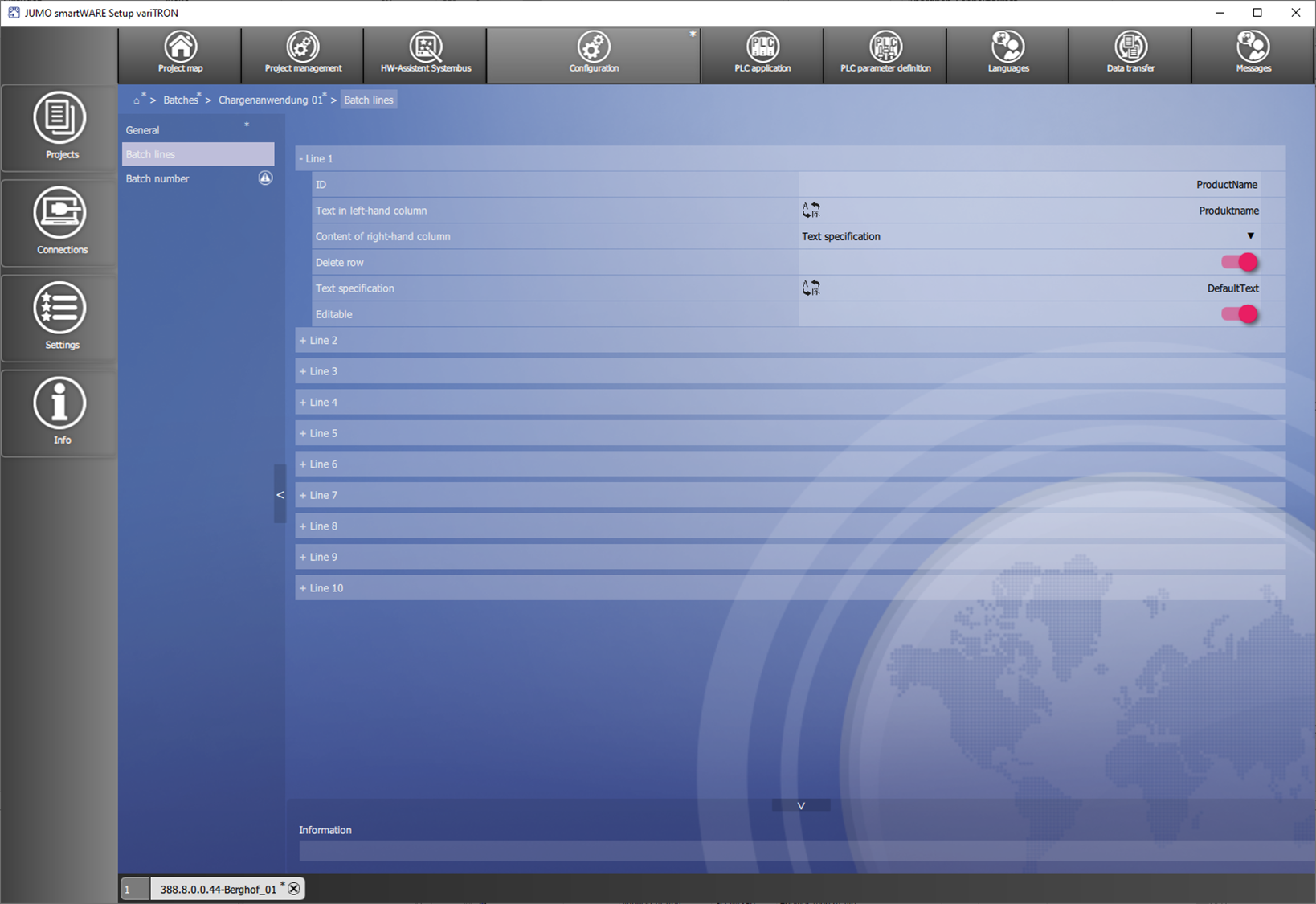

?Batch lines

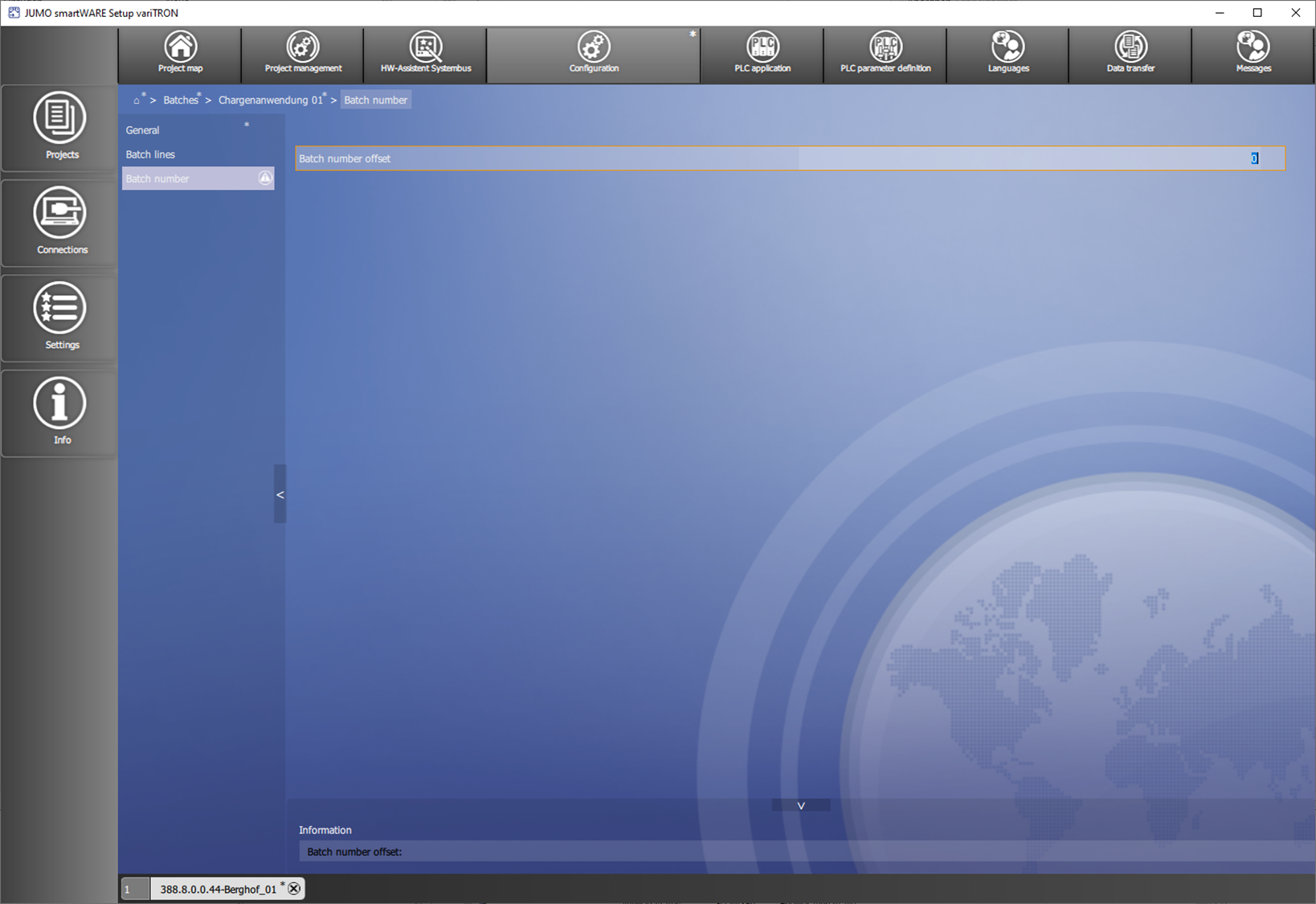

?Batch number

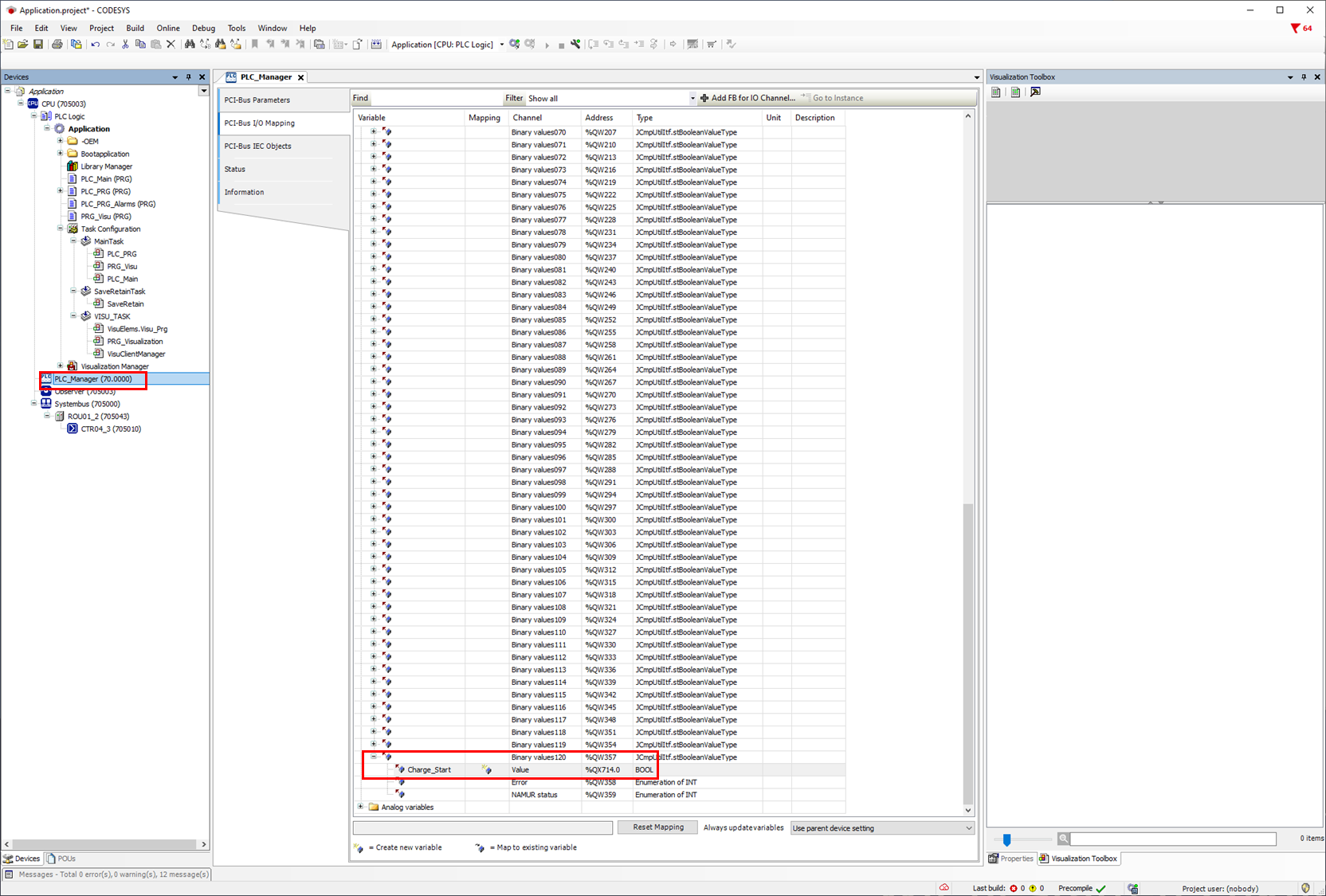

In der CODESYS kann im PLC_Manager unter Digital variables das 120. Binärsignal gemappt werden, da dieser bereits im smarWARE Setup als Steuersignal ausgewählt wurde. Im eigenen Programm kann nun diese gemappte Variable zum starten/stoppen der Charge benutzt werden.
