Wie verknüpft man variTRON Daten mit der Cloud?

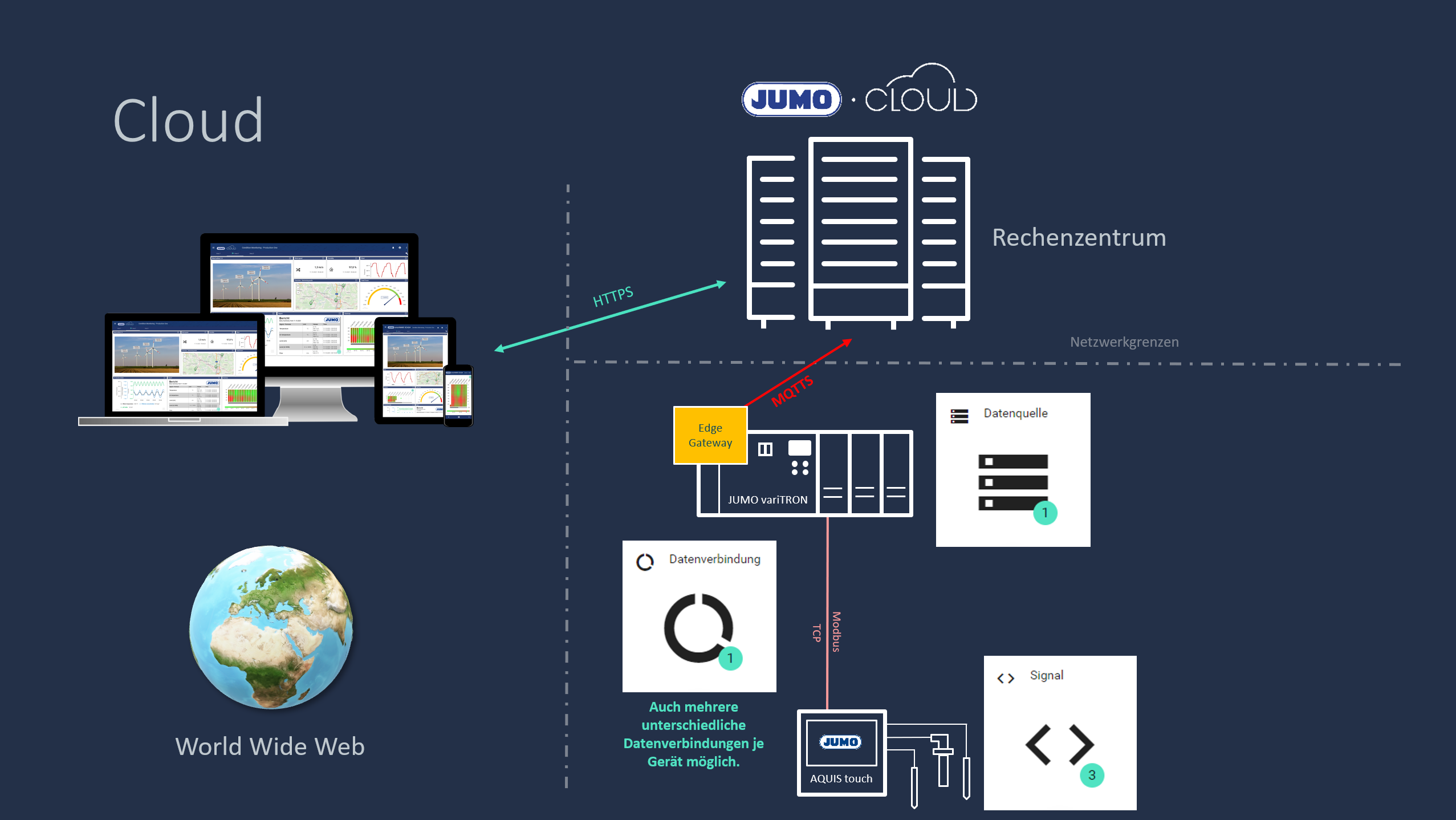

Hier sehen Sie, wie das Gerät der JUMO variTRON Familie mit der JUMO Cloud verbunden wird und Prozessinformationen im Dashboard dargestellt werden.

Das folgende Video zeigt, wie variTRON Daten in die Cloud gebracht werden.

Sie schauen lieber Videos anstatt zu lesen, dann ist das obige genau richtig für Sie.

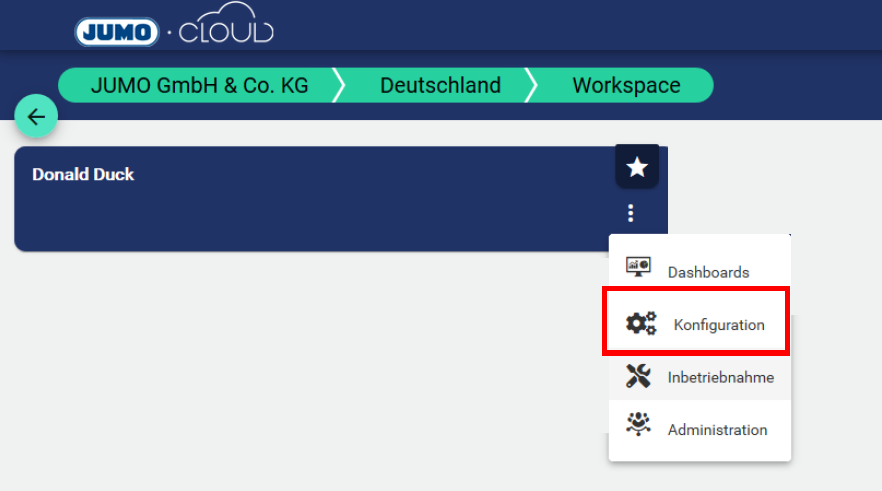

Gewünschten Mandant finden

1. In der Cloud anmelden

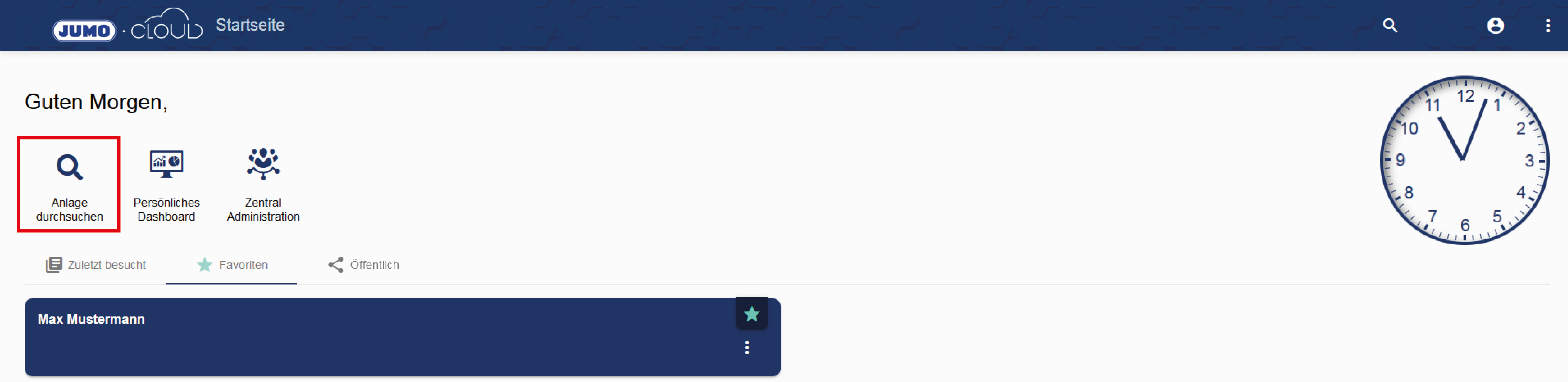

2. Auf der Startseite die Schaltfläche “Anlage durchsuchen” auswählen.



3. Gewünschten Mandanten auswählen.




Datenquelle anlegen

Voraussetzung ist ein JUMO variTRON Gerät mit Internetverbindung.

1. Über das Plus eine Datenquellehinzufügen und die Basiskonfiguration öffnen

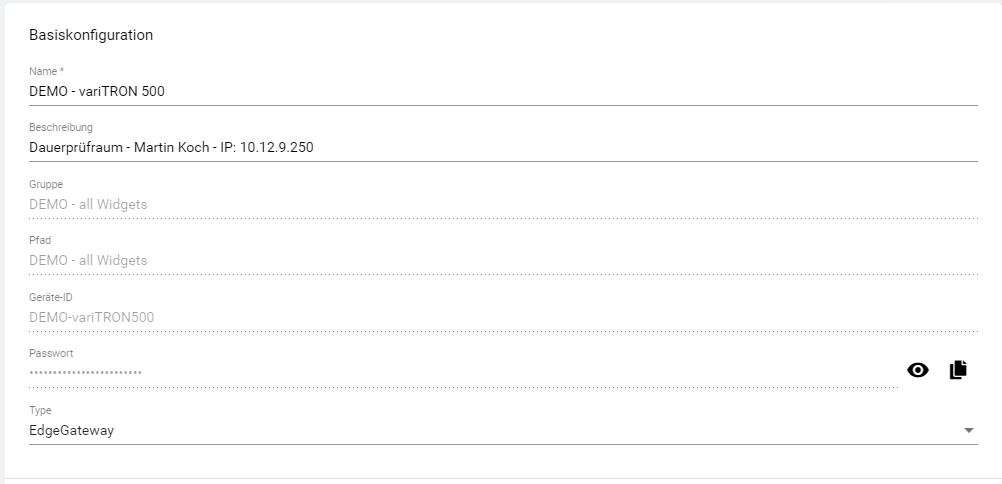

   Name für die Datenquelle vergeben und speichern. Die Geräte-ID und das Passwort werden automatisch systemseitig generiert.




Cloud Gateway im JUMO Web Cockpit aktivieren

Das Web Cockpit des variTRON’s ist ein Webserver, der im Gerät läuft und über eine IP mit Port 8090 erreicht werden kann.

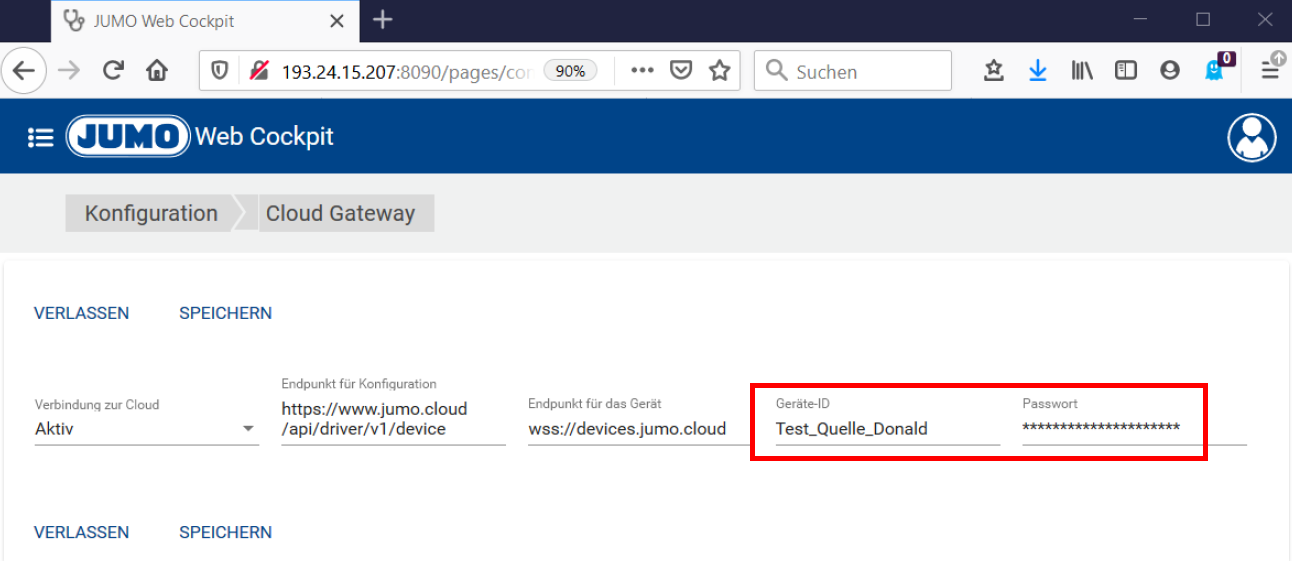

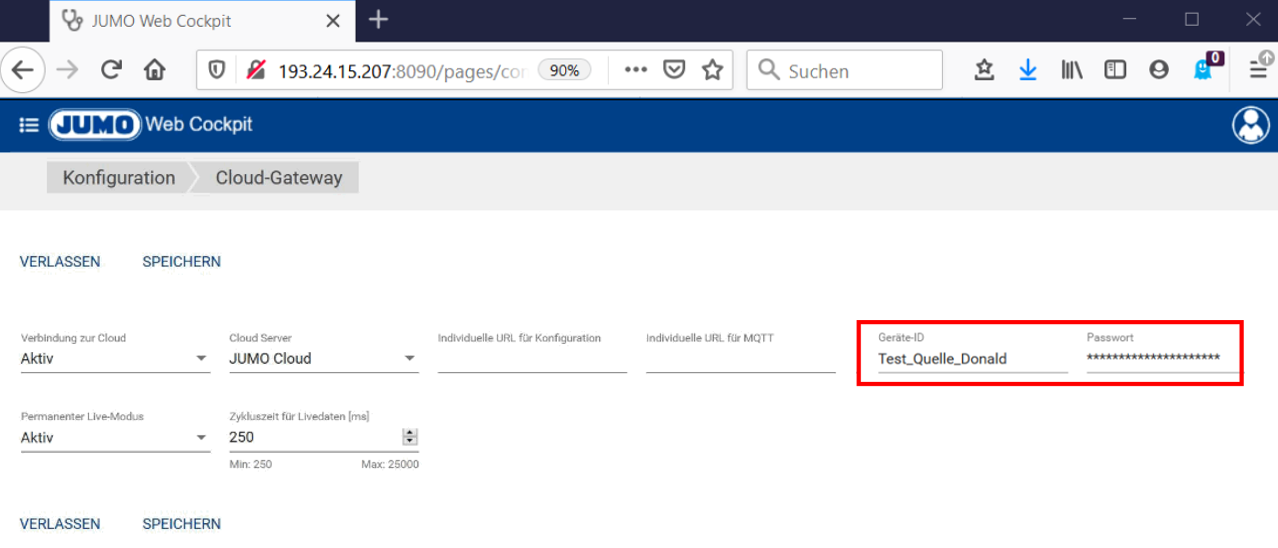

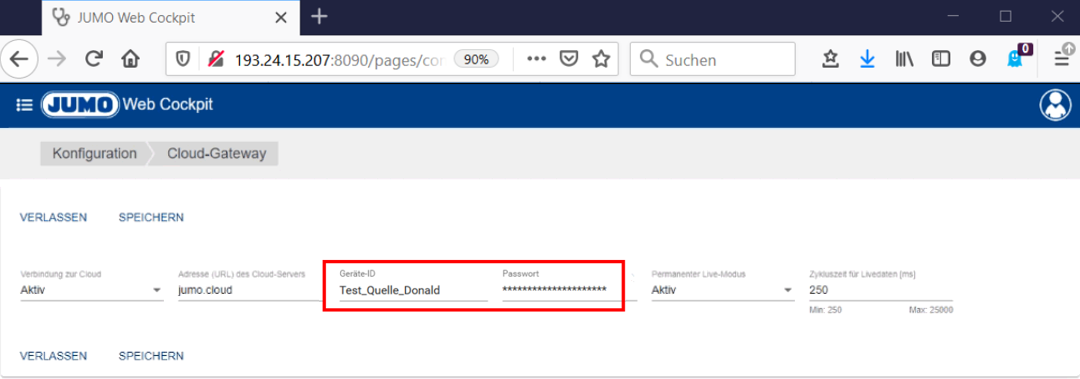

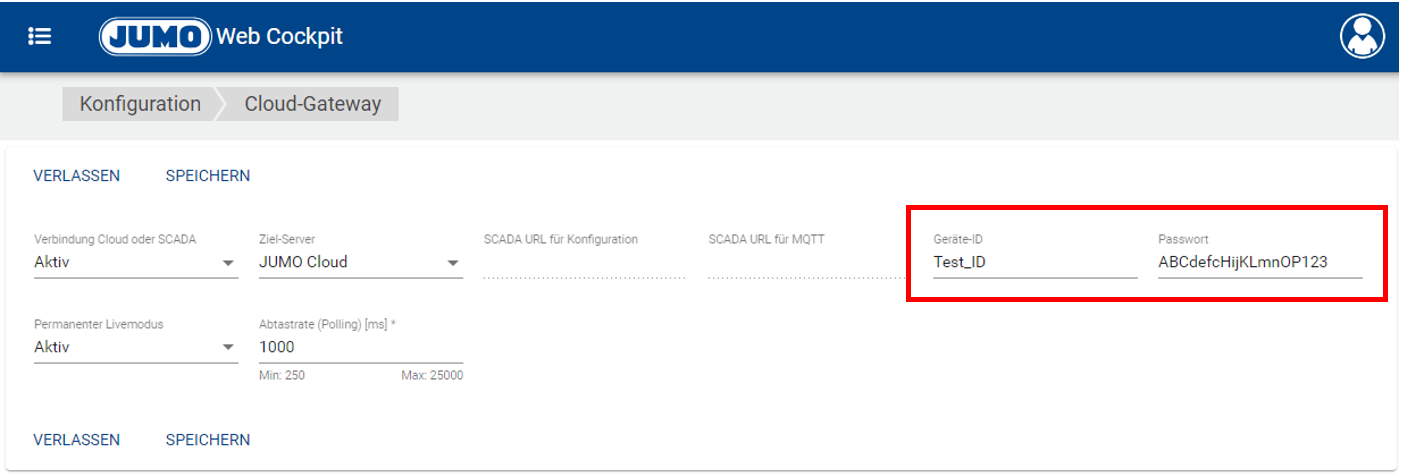

1. Im “JUMO Web Cockpit” des variTRON Gerätes unter Konfiguration und Cloud Gateway die Geräte-ID und Passwort aus der JUMO Cloud eintragen


Systemversion 3	Systemversion 4	Systemversion >= 5	Systemversion >=8

Hier die JUMO variTRON 500 Dokumentation mit der Erklärung aller Begriffe

Datenverbindung in der JUMO Cloud anlegen

Die Datenverbindung wird benötigt um dem JUMO Cloud Software Gateway des JUMO variTRON Gerätes mitzuteilen, mit welchem Protokoll er die Signale / Werte von einem bestimmten Ort abgreifen soll. Im JUMO variTRON Cloud Gateway gibt es mehrere Möglichkeiten Werte bzw. Signale abzurufen. Zur Info: In einem variTRON können mehrere dieser “Datenverbindungen” konfiguriert werden.

• Modbus TCP (Mit dieser Datenverbindung ist es ganz einfach und ohne JUMO Setup / Codesys möglich, Signale eines Gerätes (z.B. Aquis Touch, etc.) abzurufen und an die Cloud weiter zu leiten.) Um diese Datenverbindung zu wählen bitte im Kapitel Datenverbindung nachlesen. (Im Cloud Gateway des variTRONs ist ein Modbus Master integriert). Wie anschließend Signale angelegt werden ist im Kapitel Signal beschrieben.

• OPC UA (Wird innerhalb dieses Kapitel beschrieben. Aktuell verwenden wir den OPC UA Server der Codesys. Im Cloud Gateway des variTRONs ist ein OPC UA Client integriert)

• S7 TCP (PROFINET)

• Weitere, siehe Datenverbindung

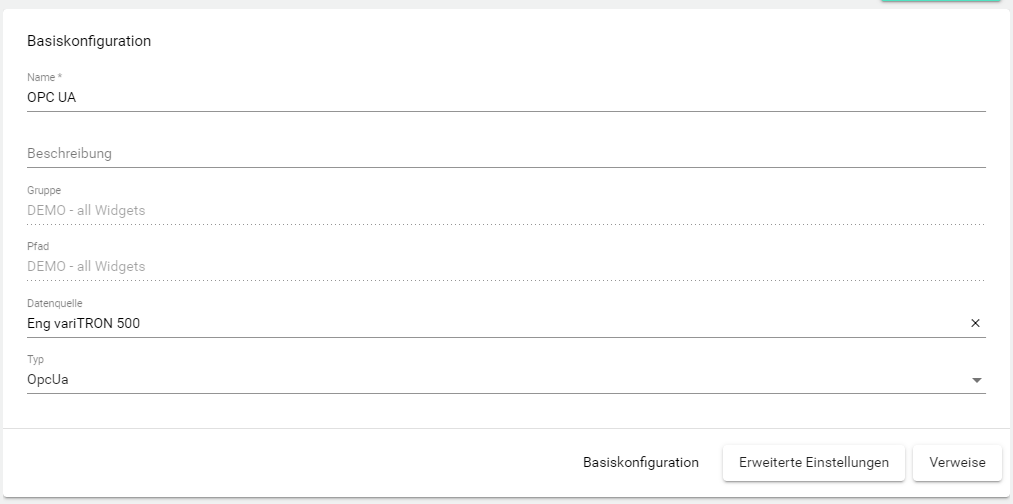

1. Danach in der JUMO Cloud eine Datenverbindung hinzufügen, einen Namen für die Datenverbindung vergeben und die entsprechende Datenquelle sowie den Typ “OpcUa” angeben.

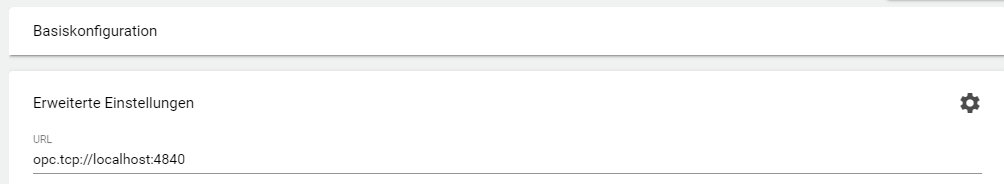

2. Über “Erweitere Einstellungen” die URL-Adresse “opc.tcp://localhost:4840” angeben und über das Diskettensymbol speichern. Mit dieser URL-Adresse wird der OPC UA Server angesprochen. In obigem Fall wird der JUMO variTRON interne (localhost) OPC UA Server der Codesys angesprochen. Prinzipiell kann jedoch auch eine weitere, andere Verbindung zu einem anderen OPC UA Server im Netzwerk aufgebaut werden.




3. Über den Pfeil zweimal auf zurück klicken




Nun müssen die Änderungen, die in der JUMO Cloud getätigt wurden, ins Gerät geschickt werden.

Um die Cloud Gateway-Konfiguration zum variTRON zu senden, kann auch die Schaltfläche “Signal” verwendet werden. Hier werden oben rechts alle verbundenen Datenquellen angezeigt, durch ein darüber hovern, kann der User schnell und einfach damit interagieren.

1. Über die Konfigurationsstruktur die Schaltfläche Datenquelle anwählen

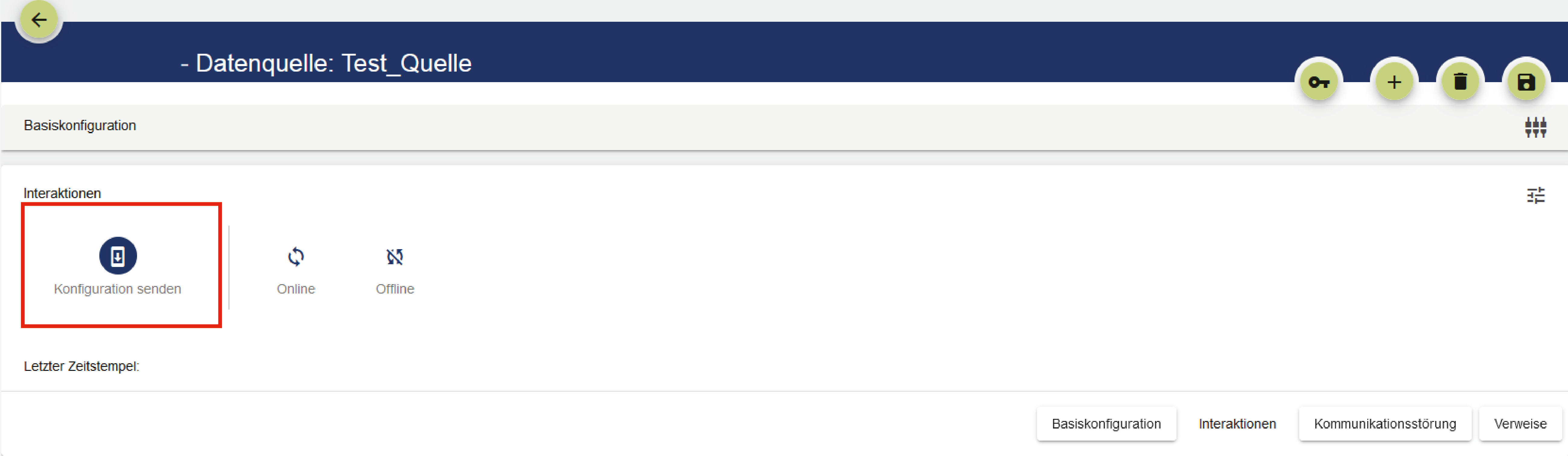

2. Über “Interaktionen” die Schaltfläche “Konfiguration senden” auswählen und speichern → Eine Bestätigung taucht nun auf, das die Information gesendet wurde
   Die Einstellungen der JUMO Cloud sind nun zum variTRON Gerät übermittelt worden.

3.

Signal anlegen

1. Nach Anlage der Datenquelle und -verbindung, wird das Signalüber die Konfigurationsstruktur angelegt

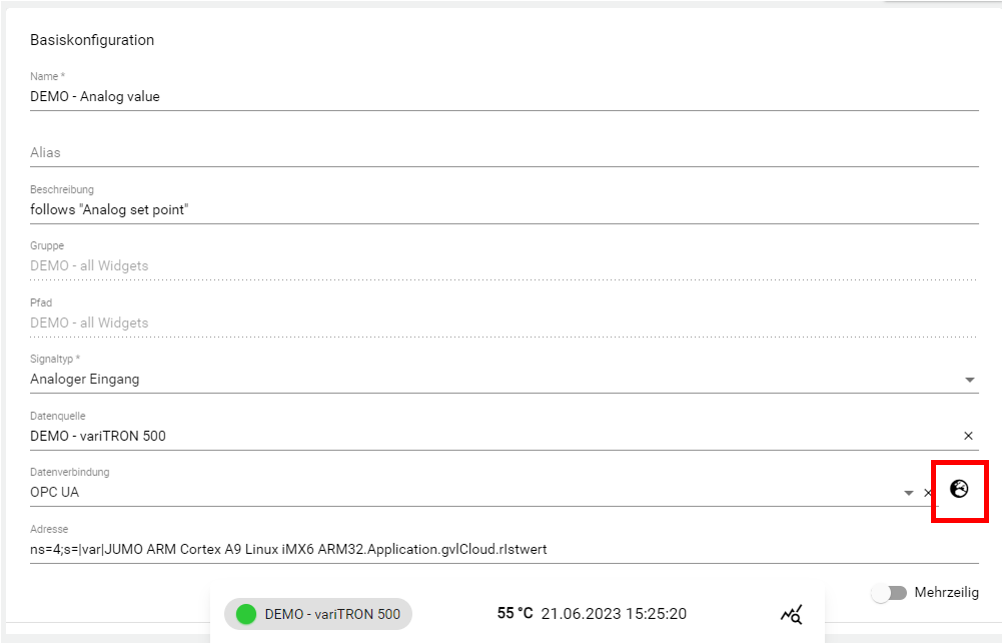

2. Über die Konfigurationsstruktur die Schaltfläche “Signal” anwählen, Name für das Signal vergeben, Signaltyp auswählen, Datenquelle und -verbindung zuordnen und OPC UA Wert des variTRON Signals browsen (siehe rotes Qudarat). Die Adresse des Signals wird automatisch angegeben: Objects → 2:DeviceSet→ 4:JUMO ARM Cortex, …

   Falls der Wert nicht gebrowst wird, sollte noch einmal im “Web Cockpit” kontrolliert werden, ob unter „Konfiguration“ → „Ethernet“ → „LAN1“ die IP-Adresse des variTRON auch automatisch bezogen wird bzw. ob die vorherigen Punkte alle korrekt ausgeführt wurden.



!Voraussetzung!

Die nachfolgenden Punkte betreffen den OPC UA Server der Codesys

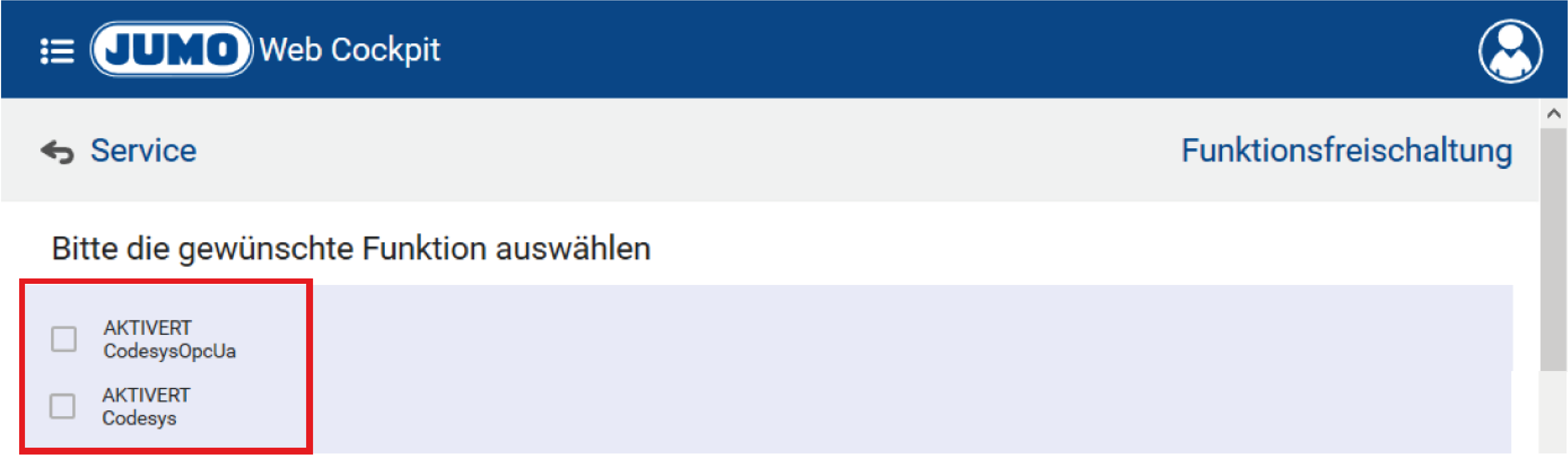

• Die Funktion „CodesysOpcUa“ ist aktiviert (über Webcockpit im Reiter Service aktivierbar).

• In der Codesys des variTRON Gerätes wurde ein entsprechender Wert über OPC UA freigegeben.

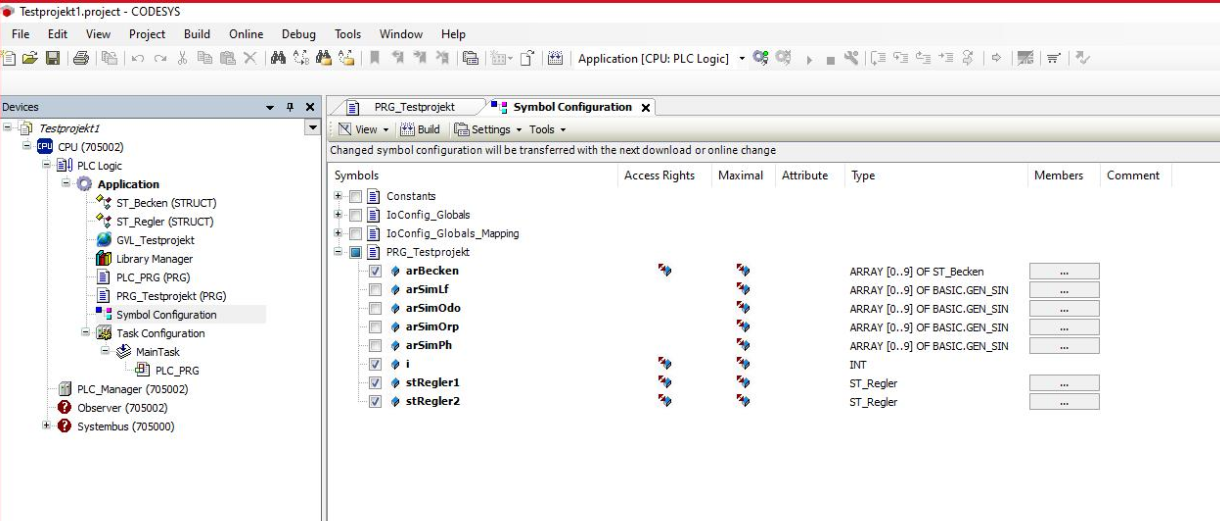

Über das JUMO Setup können in der Codesys Erweiterung bei der “Symbol Configuration” die gewünschten OPC UA Werte freigegeben werden:

1. Die Schaltfläche “Konfiguration senden” in der zuvor erstellten Datenquelle muss nun erneut ausgewählt und geschickt werden.



   Alternativ kann auch diese Schaltfläche verwendet werden (unter “Signal” zu finden).

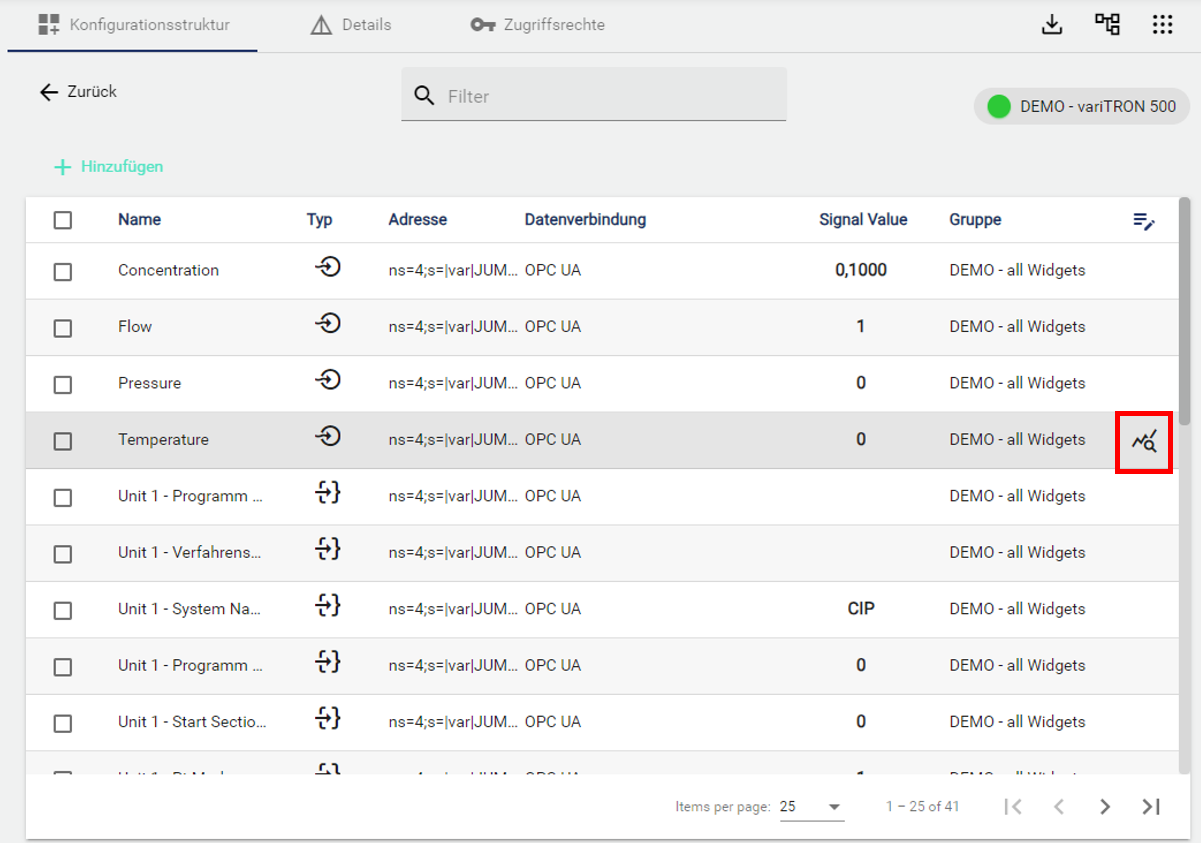

2. Über die Schaltfläche „Signal“ kann die korrekte und regelmäßige Übertragung der Werte des variTRON in die Cloud kontrolliert werden. Hovert der User mit der Maus über eine Zeile erscheint rechts ein Lupe-Symbol mit dem die historischen Werte und Verläufe eingesehen werden können.



Dashboard anlegen

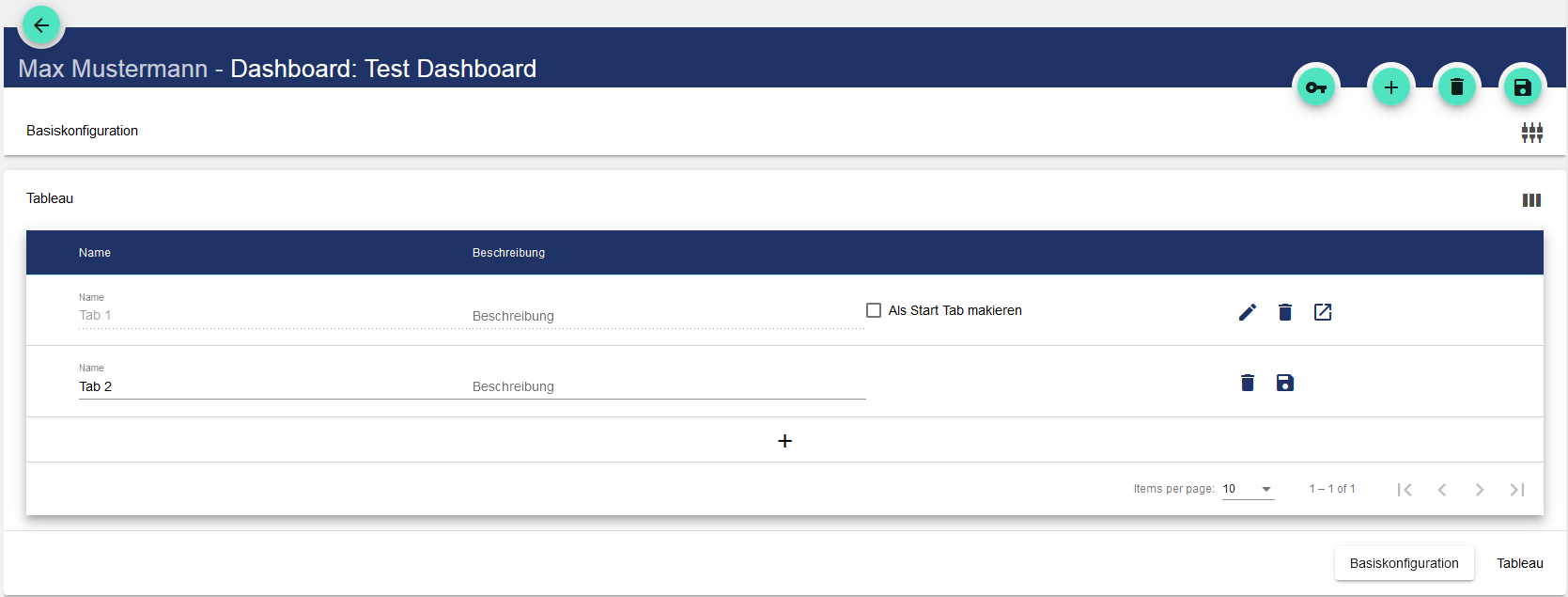

1. Erneut über die Konfigurationsstruktur das Dashboard auswählen und eines hinzufügen (siehe auch:Einrichtung Dashboard ). In der Basiskonfiguration den Namen vergeben und über die Fläche “Tableau” beliebig viele Tabs hinzufügen → Speichern.




Signal im Dashboard visualisieren

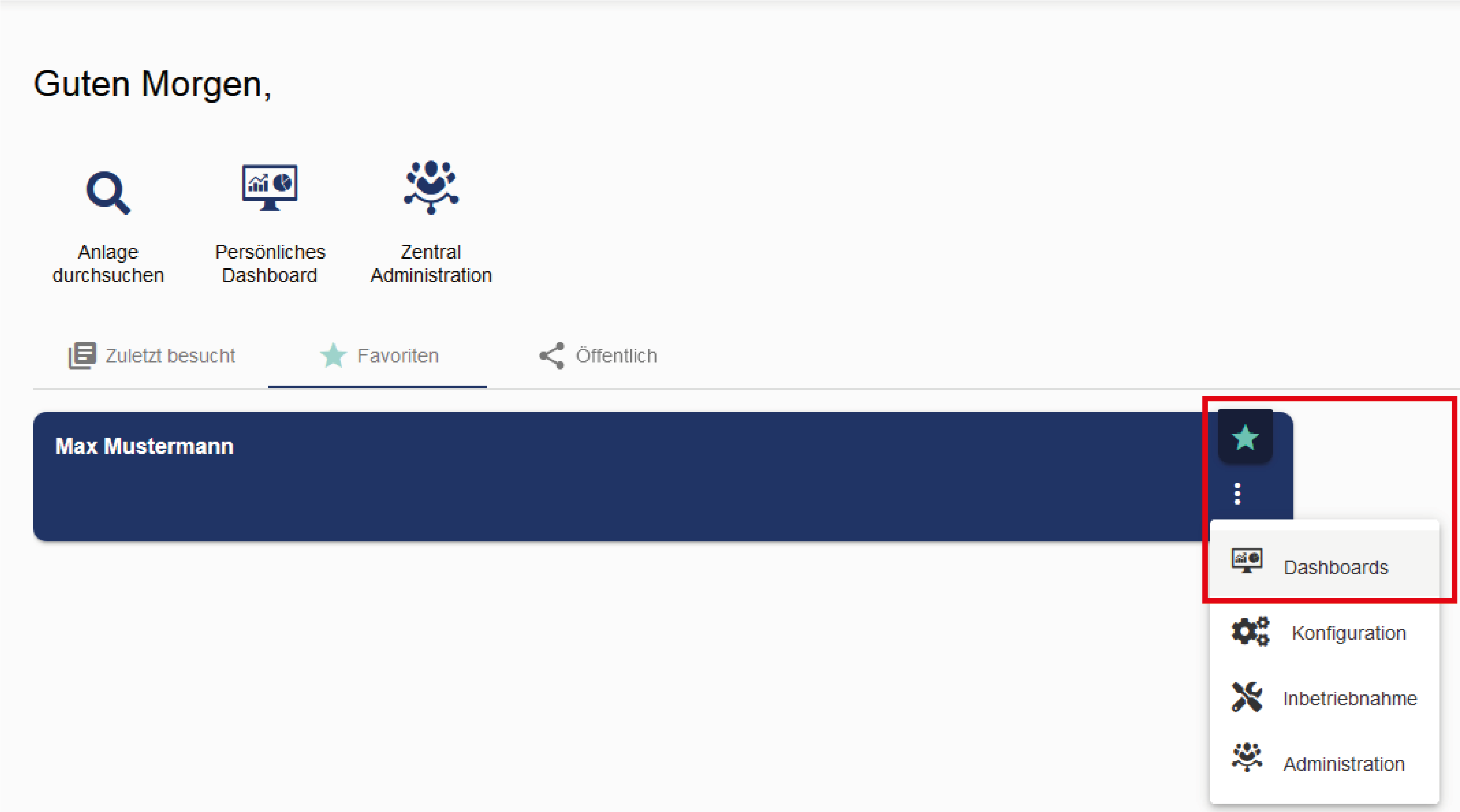

1. Über den Mandanten gelangt man so zu den dazugehörigen Dashboards.

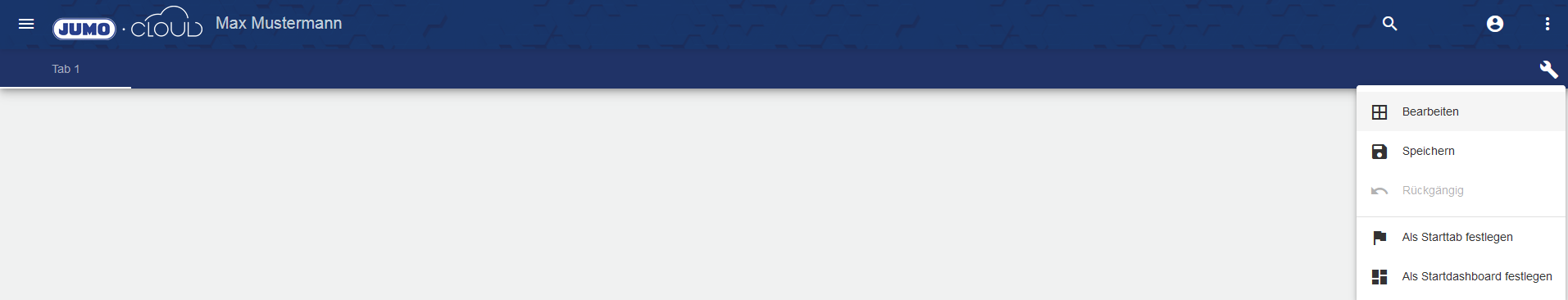

2. Über das Schraubenschlüsselsymbol öffnet sich ein Menü, über das Sie in den Bearbeitungsmodus des Dashboards gelangen.
   Dort können neue Widgetshinzugefügt, positioniert und bearbeitet werden.

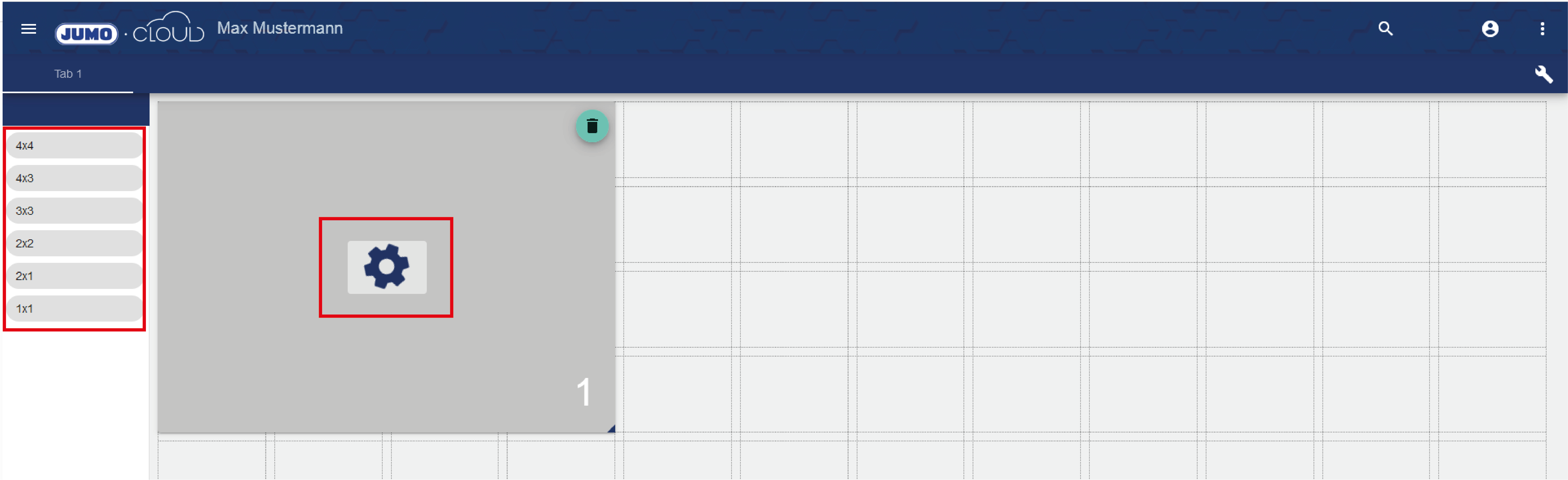

3. Im Bearbeitungsmodus können Sie leere Widgets hinzufügen über die Auswahl auf der linken Seitenleiste. Das einfachste Widget ist das Widget: Einzelsignal.
   Widgets sind in der Position und Größe variabel. Über das Zahnradsymbol wird das Widget konfiguriert (z.B.: Einrichtung von Signalen etc.).
   Der Bearbeitungsstand muss immer gespeichert werden. Danach werden die gewünschten Werte des variTRON im Ansichtsmodus angezeigt. Anschließend kann oben rechts gespeichert werden.




Herzlichen Glückwunsch! Sie haben Ihr Signal in die Cloud gebracht.
