Widget: Live-Modus

Benutzung

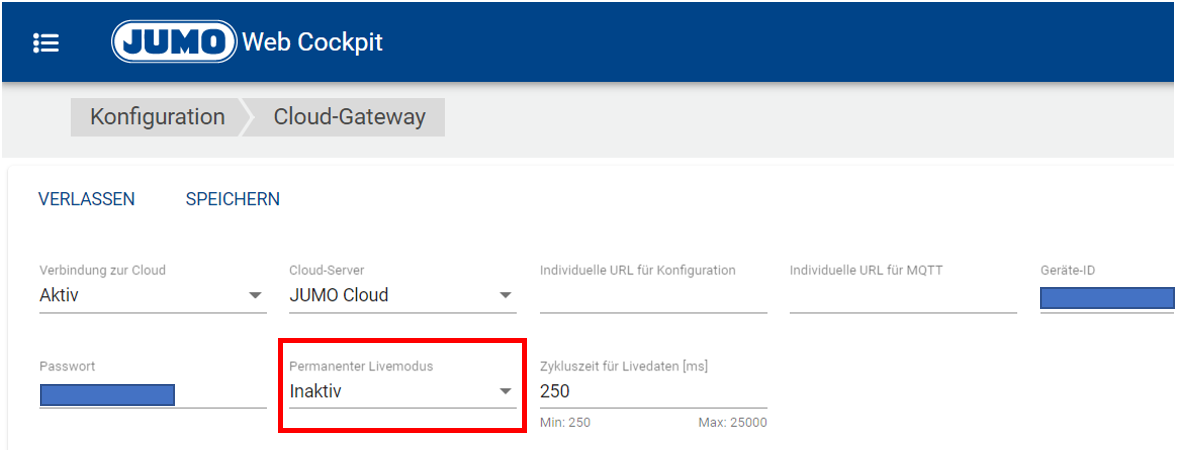

Das Live-Modus Widget kann nur verwendet werden, wenn der “Permanente Livemodus” im Web Cockpit bzw. im Edge Gateway auf “Inaktiv” steht (siehe unten). Anschließend kann über das Widget der Livemodus für die ausgewählte Datenquelle aktiviert oder deaktiviert werden.

Jedes angelegte Signal wird nach der eingestellten Intervallzeit abgefragt und der Wert historisch gespeichert. Ist es jedoch gewünscht zwischen diesen Abtastzyklen einen aktuellen Signalwert zu erhalten, so kann mit diesem Widget die Datenquelle (mit den jeweils damit angelegten Signalen) über das Feld Online aufgeweckt werden. Der Live-Zustand der Datenquelle ist nun für 15 Minuten aktiv und kann jeder Zeit über das Feld Offline vorab deaktiviert werden. Innerhalb dieses Live-Modus werden die aktuellen Istwerte dieser Signale je nach eingestellter “Zykluszeit für Livedaten” (JUMO variTRON → Web Cockpit → Cloud-Gateway) angezeigt.

Die Signalwerte, die innerhalb des Life-Modus angezeigt werden, werden nicht in der Historie gespeichert.

Wird ein Signalwert nur selten abgetastet (Daten sparen) und ist lediglich bei Bedarf interessant, so bietet dieses Widget eine optimale Lösung.

Wird im Web Cockpit des JUMO variTRON der “permanenter Live Modus” auf “Aktiv” gestellt (Default), werden permanent Live-Daten gesendet. Die Funktion des Live-Modus Widgets hat dann jedoch keine Relevanz.

Konfiguration

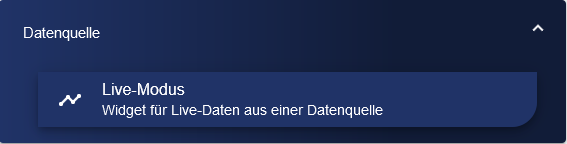

Wählen Sie das Widget Live-Modus aus der Kategorie Datenquelle aus.

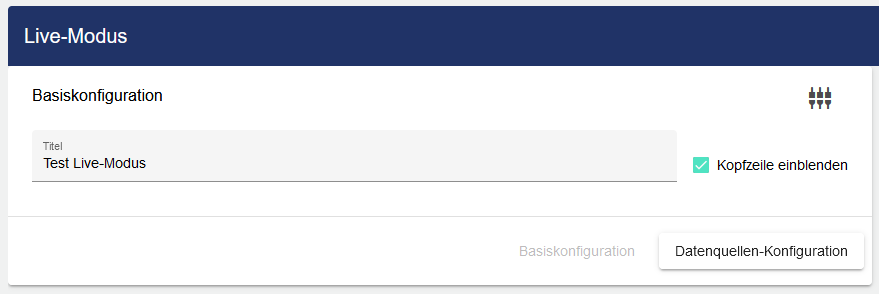

In der Basiskonfiguration des Live-Modus vergeben Sie einen geeigneten Titel. Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden.

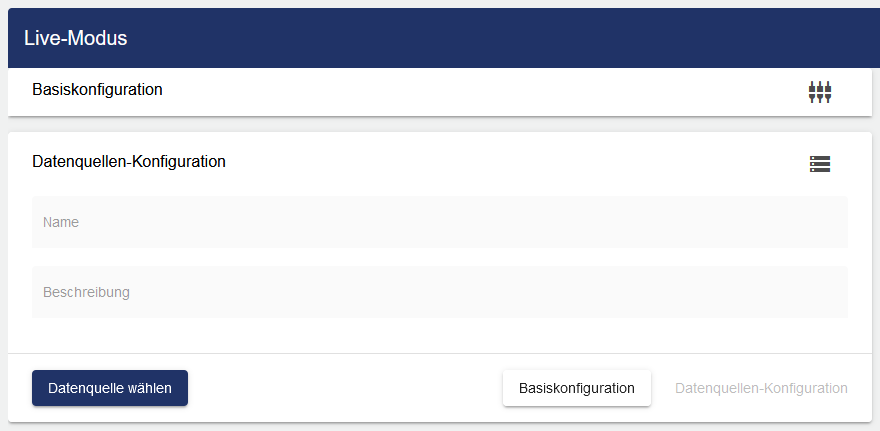

Danach gehen Sie zu dem Reiter „Datenquellen-Konfiguration“ und klicken Sie auf „Datenquelle wählen“.

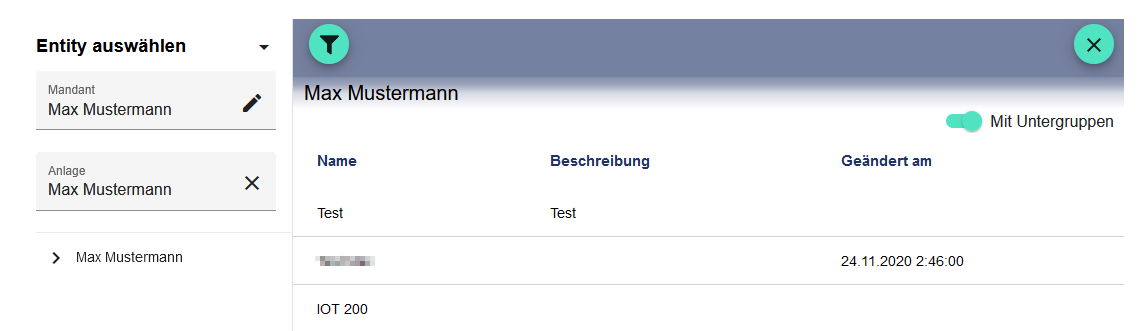

Über “Datenquelle wählen” wird das Entity-Select Fenster geöffnet. Eine zuvor angelegte Datenquelle kann hinzugefügt werden.

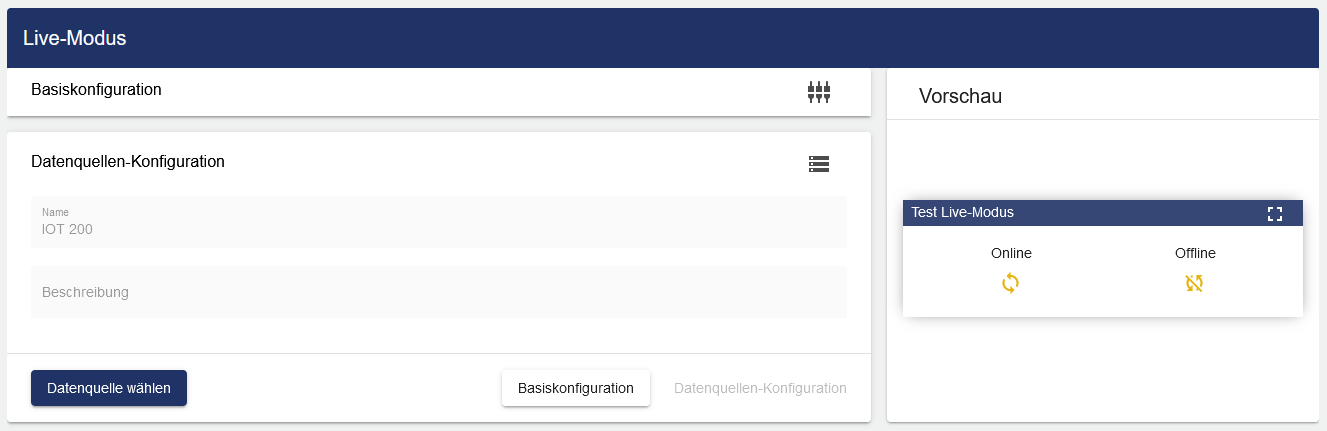

Anschließend testen Sie Ihre Konfiguration durch einen Mausklick auf den Button: „Online“

Wenn Sie mit Ihrer Konfiguration zufrieden sind, können Sie diese abspeichern.
