Smart Device Wizard

Der Smart Device Wizard wird dafür verwendet, um schneller und einfacher Signale bestimmter Geräte in die SCADA zu bekommen.

Damit der Smart Device Wizard verwendet werden kann, muss in der Administration des Mandanten unter “Einstellungen” eine Eintragung erfolgen. Siehe: Blue Print Registries. Diese Eintragung kann anschließend als “Profile” ausgewählt werden.

Um ein Signal in die JUMO smartWARE SCADA zu bekommen werden in der Regel 3 Konfigurationsobjekte benötigt:

1. Datenquelle → Verbindung Gerät (Edge Gateway) zur SCADA

2. Datenverbindung → Verbindungstyp Gerät (Edge Gateway) -> Signale

3. Signal → Signalauswahl und -einstellung

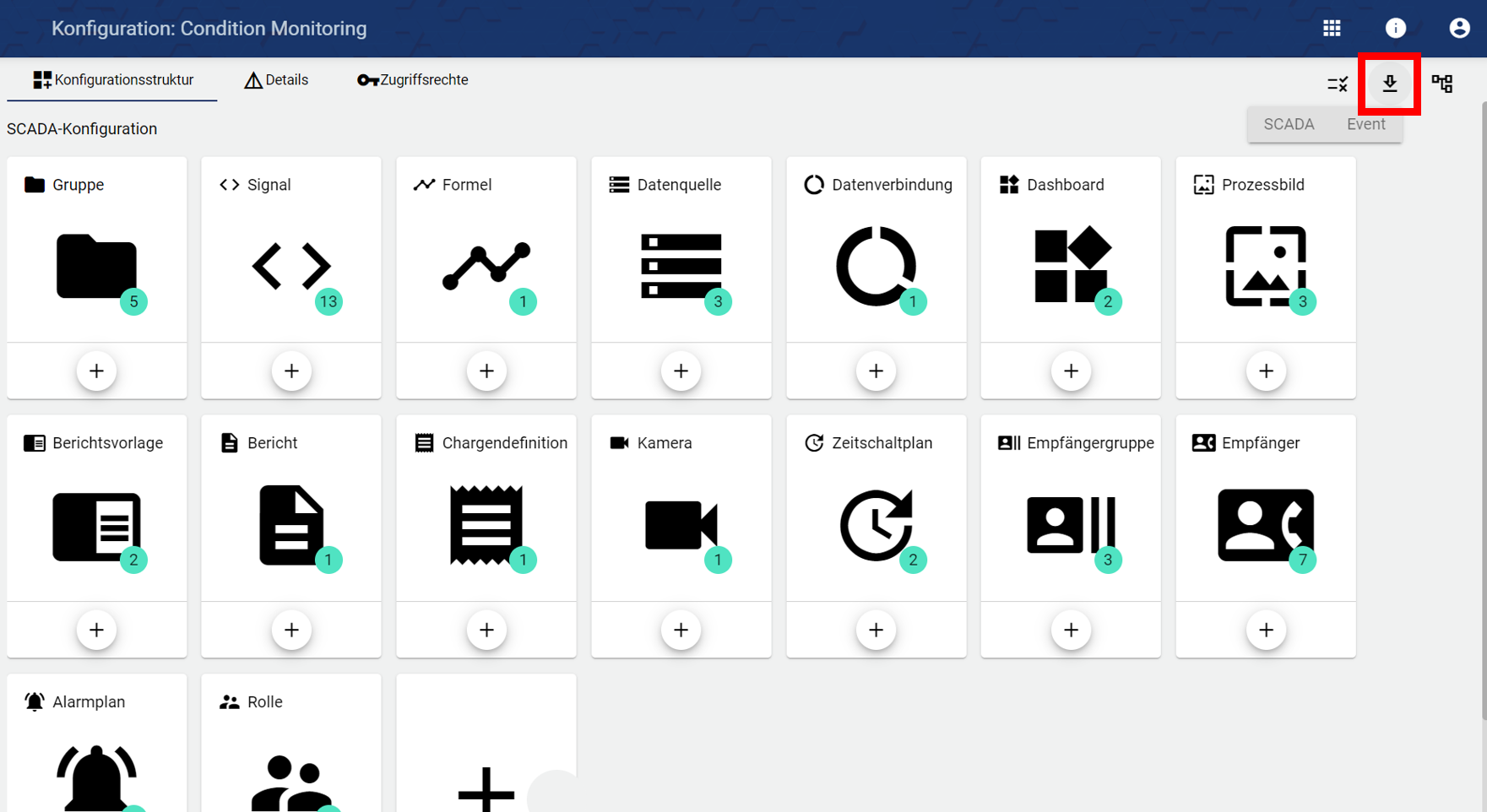

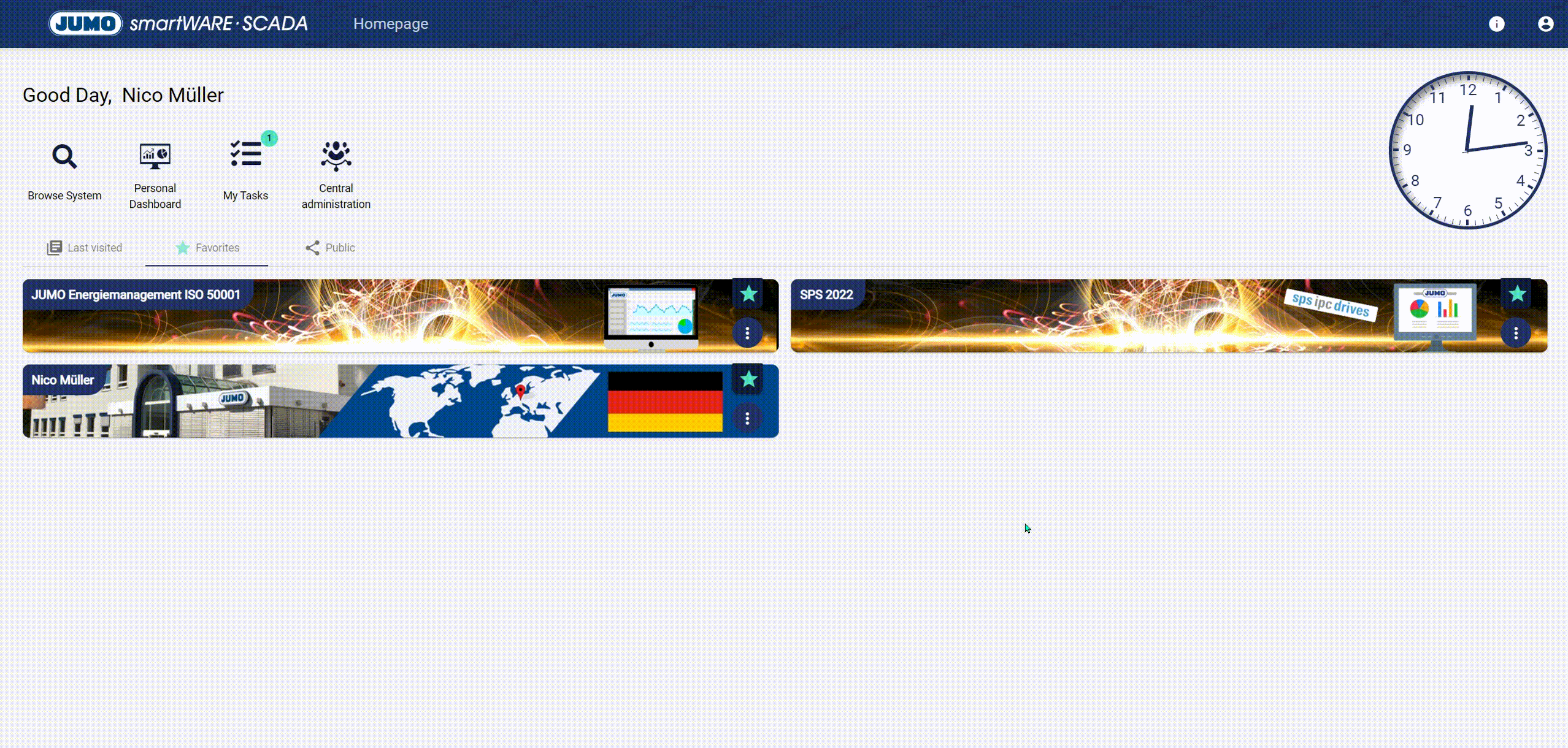

Der Smart Device Wizard wird oben rechts in der Konfiguration aufgerufen und erstellt i.d.R. diese 3 Objekte schnell und einfach in einem geführten Dialog. Nachdem diese angelegt sind, müssen folgende Schritte durchgeführt werden, um das Signal in einem Dashboard einbinden zu können:

1. “Geräte-ID” und “Passwort” in das jeweilige Smart Device Gerät eintragen (Unter dem Punkt “Cloud Gateway im Setup zu finden, dieses muss zudem auf “aktiv” gestellt werden).

2. Anschließend muss die Datenquelle in der Konfiguration zum Gerät geschickt werden



3. Nun werden die Signalwerte im System angezeigt und können im Dashboard eingebunden werden.
