Widget: Kreisdiagramm


Benutzung

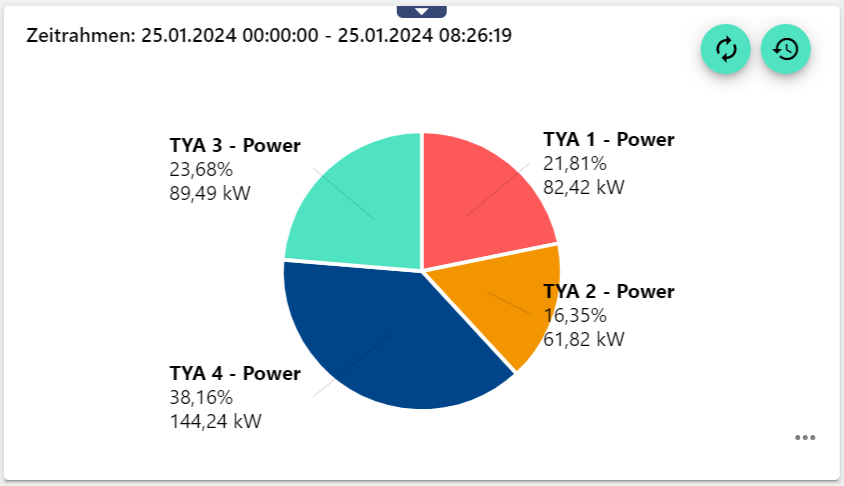

Das Kreisdiagramm Widget stellt prozentual dar, wie sich die einzelnen Signalwerte über die eingestellte Periode verhalten haben. Um ein Kreisdiagramm-Widget nutzen zu können, benötigen Sie ein analoges Eingangs-Signal.


Aktualisiert die historische Ansicht ohne einen Browser-Refresh durchzuführen.

Öffnen die Zeibereichsauswahl. Siehe hierzu:

Widget: Gangliniendiagramm | Zeitbereich-auswählen


Konfiguration

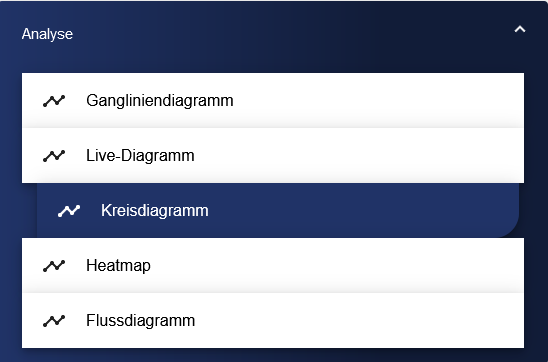

Wählen Sie das Widget Kreisdiagramm in der Kategorie Analyse aus.

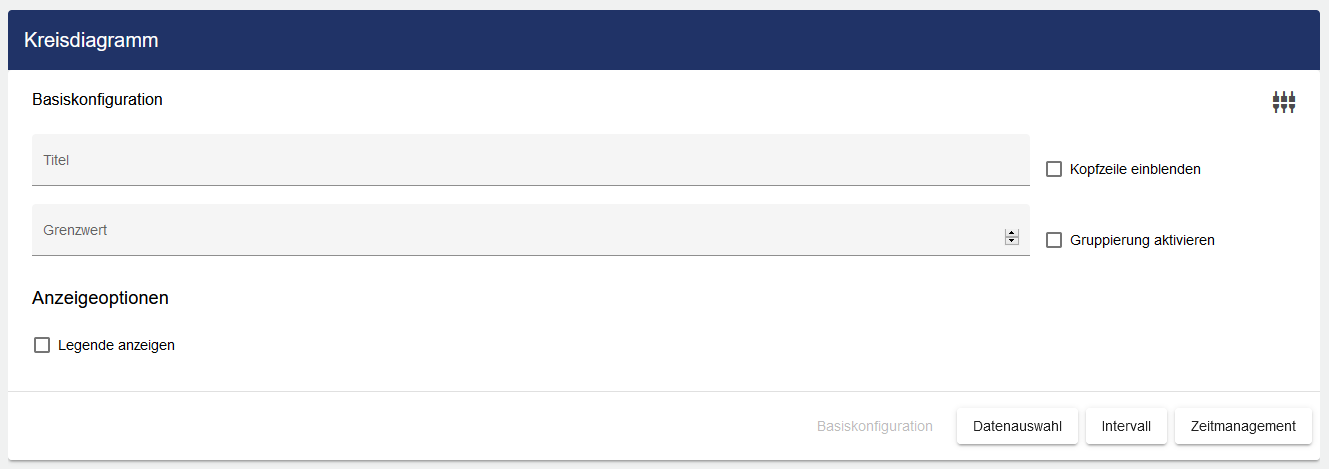

Passen Sie das Kreisdiagramm über die Basiskonfiguration an. Hier vergeben Sie Ihrem Kreisdiagramm zunächst einen geeigneten Titel und einen Grenzwert.

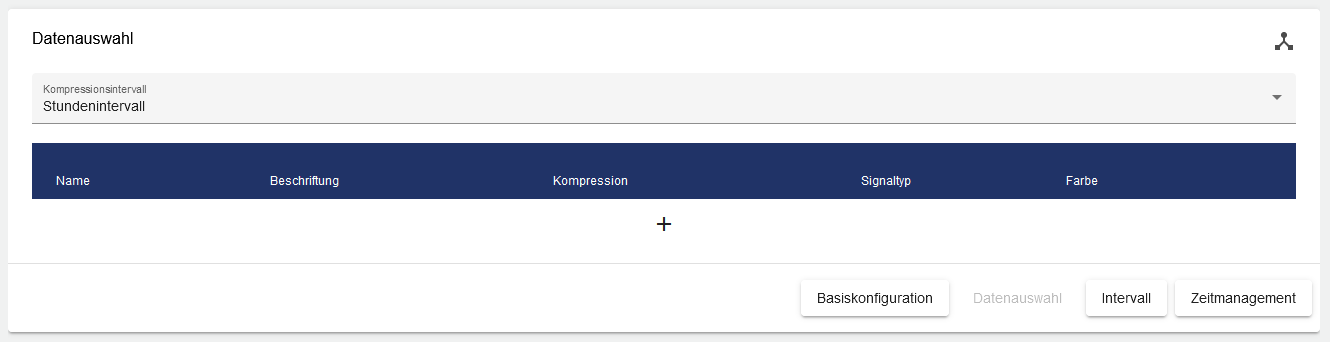

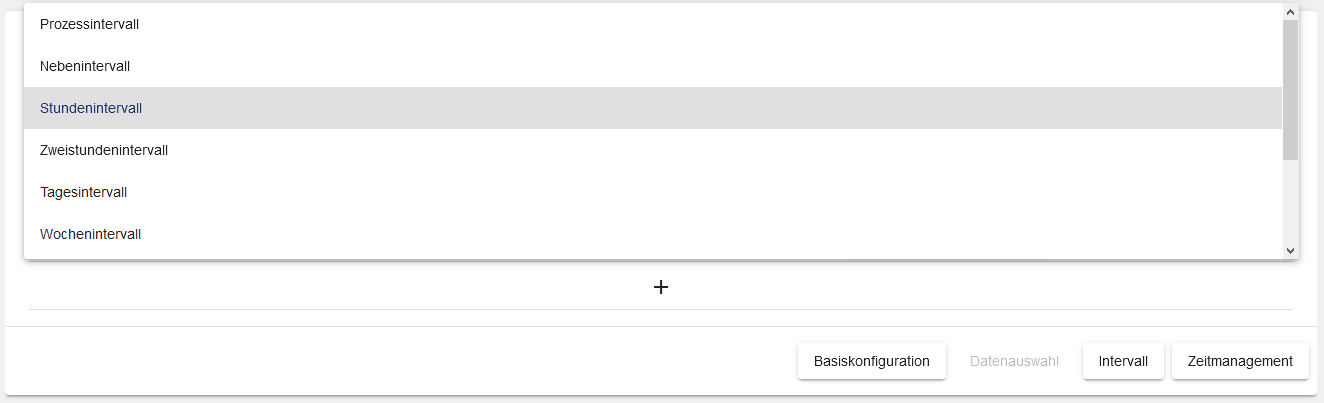

Dann klicken Sie auf den Reiter „Datenauswahl”. Unter dem Drop-down-Menü Kompressionsintervall können Sie zunächst eine Intervallart auswählen.

Wenn Sie das „+“ Icon klicken, können Sie der Liste mehrere Signale hinzuzufügen.

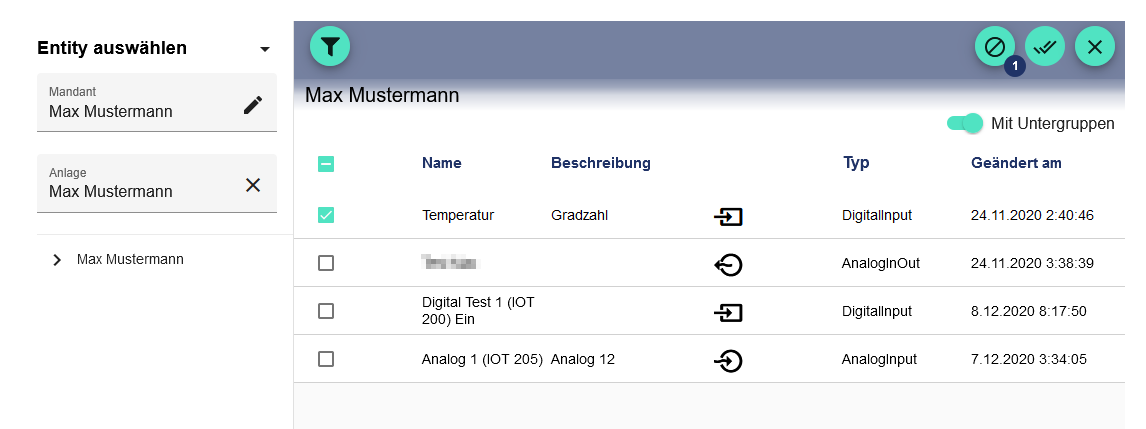

Das Entity-Select Fenster wird geöffnet. Wählen Sie nun durch einen Mausklick auf die Checkboxen das von Ihnen gewünschte Signal aus.

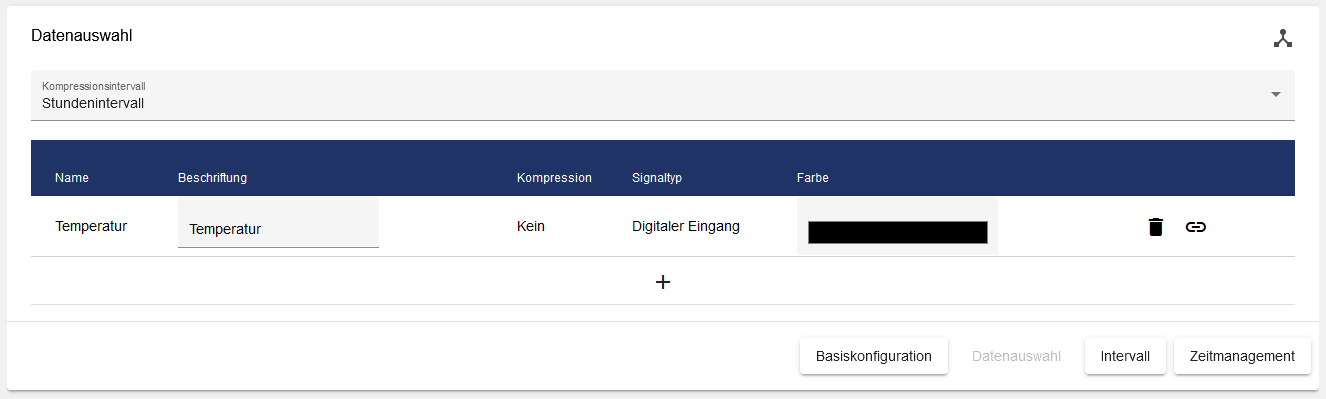

Sie können über „+” Icon weitere Signale hinzufügen und anschließend die Beschriftung und die Farbe des Signals im Diagramm wählen.

Nun müssen Sie nur noch das Intervall der anzuzeigenden Daten festlegen.

Legen Sie nun die Zeitspanne der Darstellung fest.

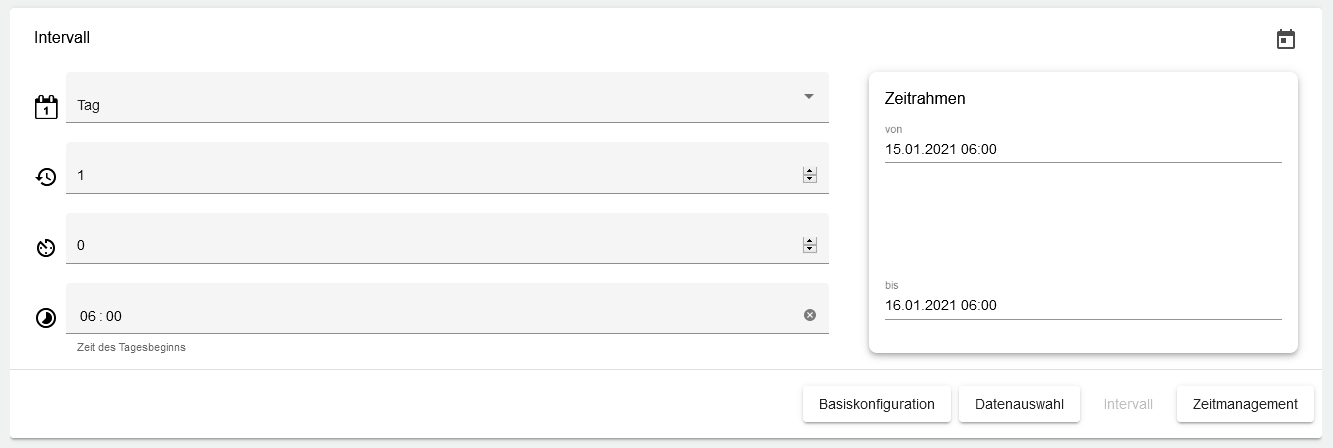

Um die Daten eines oder mehrerer Tage darzustellen setzen Sie den Zeitrahmen auf Tag, die Periodenzahl bestimmt dahingehend wie viele Tage in der Vergangenheit angezeigt werden sollen. Gleiches gilt für jede andere Einstellung des Zeitrahmens (Woche, Monat, Quartal, Jahr)!

Danach müssen Sie festlegen wann (an welchem Wochentag) und zu welcher Uhrzeit der Tagesbeginn ist.



Grundeinstellung für die Länge des Intervalls.



Mit dieser Einstellung kann der Startpunkt des Zeitrahmens verändert werden.



Offset/Versatz. Mit dieser Einstellung kann ein Versatz für den Zeitrahmen bestimmt werden. Sowohl in die Vergangenheit, als auch in die Zukunft.



Mit dieser Einstellung kann der Tagesbeginn individuell definiert werden.

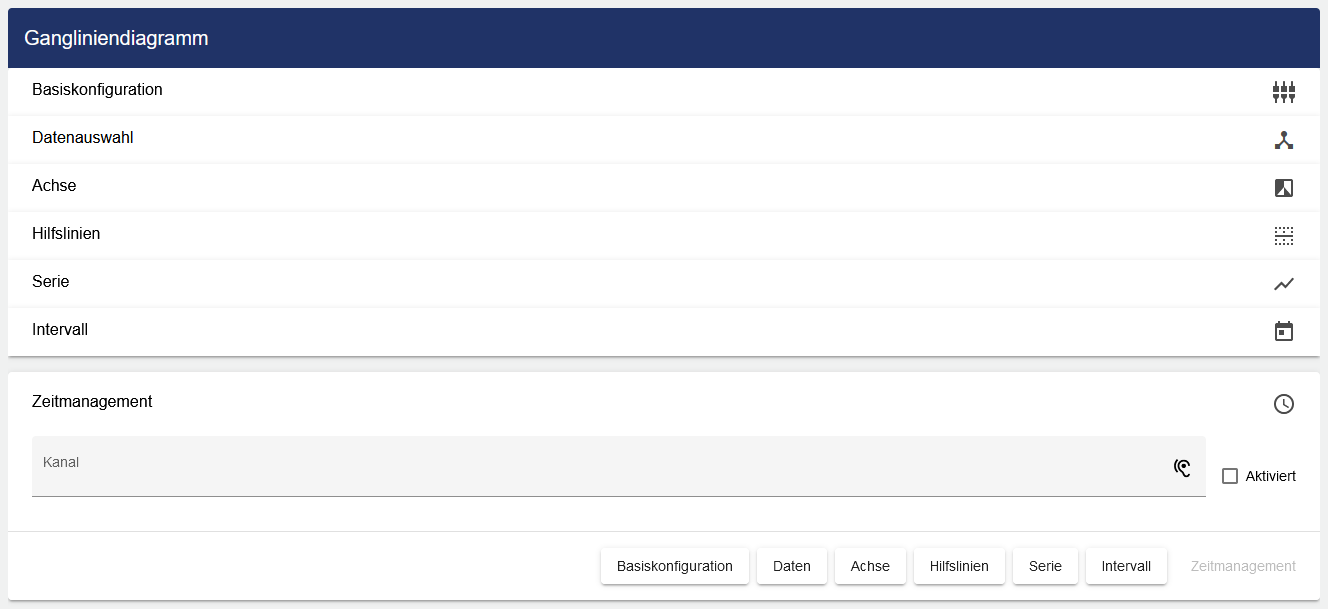

Als letztes können Sie unter dem Reiter „Zeitmanagement“ einen Kanal festlegen, vergeben Sie zunächst einen Kanal-Namen. Dieser Kanalname muss einzigartig sein. Der Kanal dient dazu das auf dem Dashboard mehrere Diagramme verknüpft werden können. Dieser Kanalname kann nun in mehreren Analyse-Widgets vergeben werden. Durch die Vergabe des selben Kanals an unterschiedliche Analyse-Widgets können die Zeiträume der verschiedenen Analyse-Widgets gleichzeitig gesteuert werden.

Wenn Sie mit Ihrer Konfiguration zufrieden sind, können Sie diese abspeichern.
