Widget: Schalter


Benutzung

Mithilfe des Schalters können Sie einen digitalen Output für Ihr Signal setzten. Diese kann den Wert An (1 / wahr) oder Aus (0 / Falsch) erhalten.

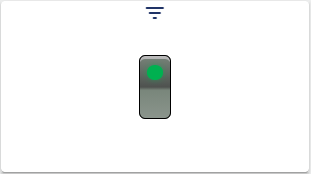

Typ 1 “Switch“

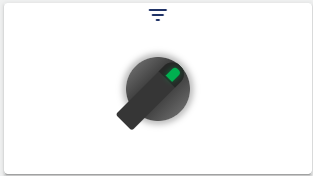

Typ 2 “Rotory Switch“


Konfiguration

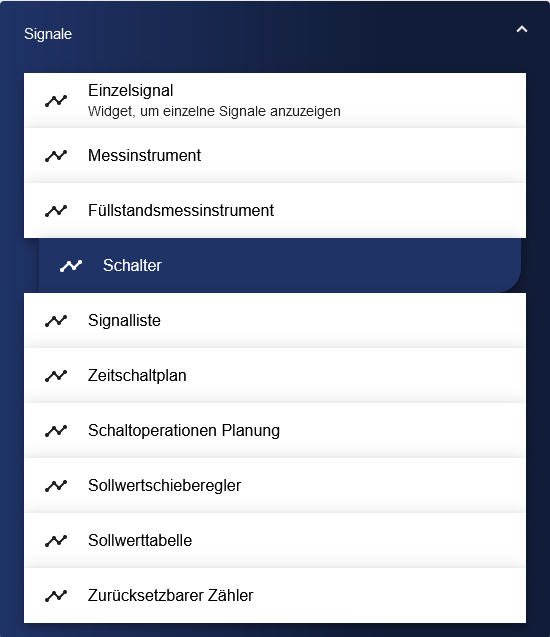

Zunächst wählen Sie das Schalter Widget aus der Signale Kategorie aus.

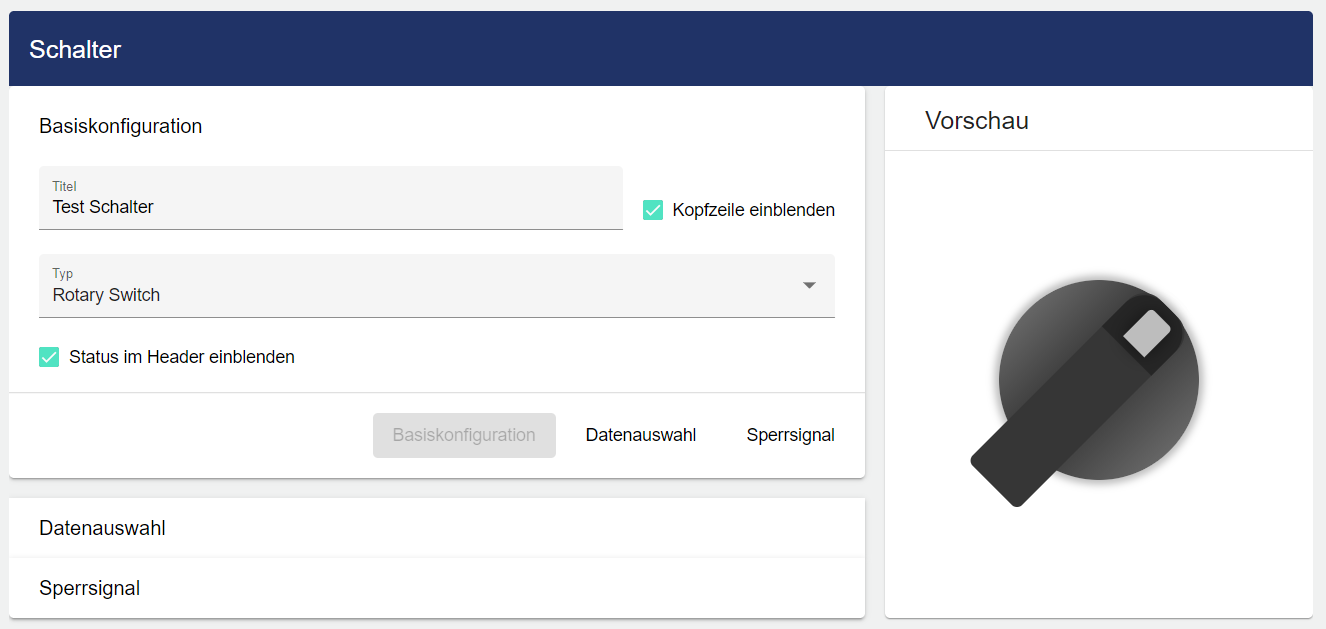

In der Basiskonfiguration des Schalters vergeben Sie einen geeigneten Titel. Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden. Nun müssen Sie noch den Typ des Schalter auswählen, Sie haben hier die Wahl zwischen „Switch“ und "Rotary Switch".

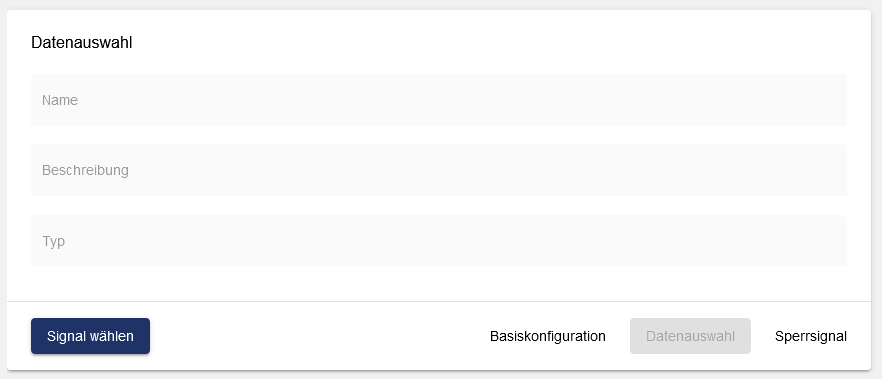

Danach gehen Sie zu dem Reiter „Datenauswahl“ und klicken Sie auf „Signal wählen“.

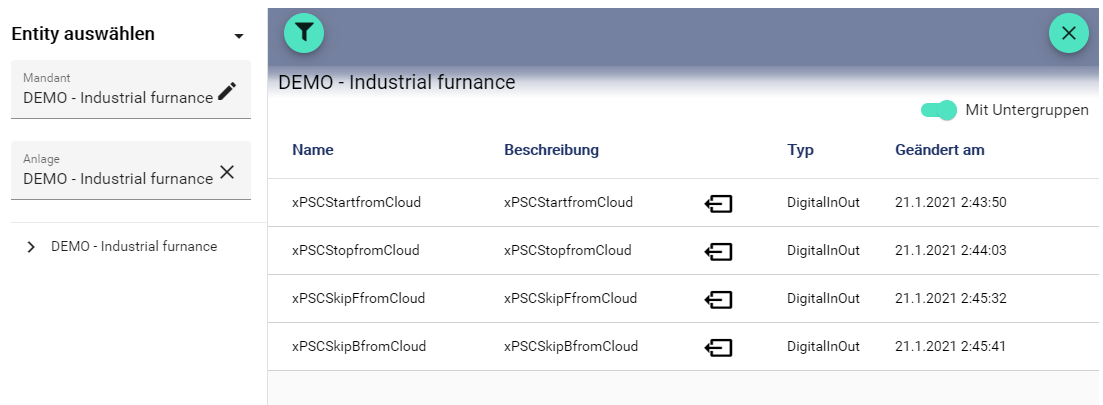

Über “Signal wählen” wird das Entity-Select Fenster geöffnet. Ein zuvor angelegtes Signal kann hinzugefügt werden.

Mit dem “Sperrsignal“ ist es möglich die Änderung des Digitalsignals in diesem Widget zu unterbinden. Das Signal der “Datenauswahl” ist gesperrt, wenn das “Sperrsignal” aktiv ist.

Wenn Sie mit Ihrer Konfiguration zufrieden sind, können Sie diese abspeichern.
