Datenquelle


Eine Datenquelle ist der Ursprungsort an den Daten generiert werden. Es wird als Basis benötigt, um Netzwerk-Prozesswerte zu erhalten und entspricht einem IoT-Edge Gateways

In der JUMO smartWARE SCADA Anwendung gibt es zu Beginn i.d.R. immer eine Datenquelle, die sich IoT-Gateway nennt und dem Haupt SCADA Server entspricht. Weitere externe Edge Gateways wie u.a. der JUMO variTRON können hinzugefügt werden und sind in der Lage, Daten zu puffern, sofern keine Internetverbindung besteht.

Durch das Hinzufügen weiterer Datenquellen, können Prozesswerte gepuffert werden, wenn die Verbindung zum SCADA Server nicht vorhanden ist (Update, Verlust der Internetverbindung).

In diesem Teil der Anwendung können Sie Ihre bereits angelegte Datenquelle bearbeiten oder eine neue Datenquelle z.B. ein "JUMO variTRON 500" anlegen.

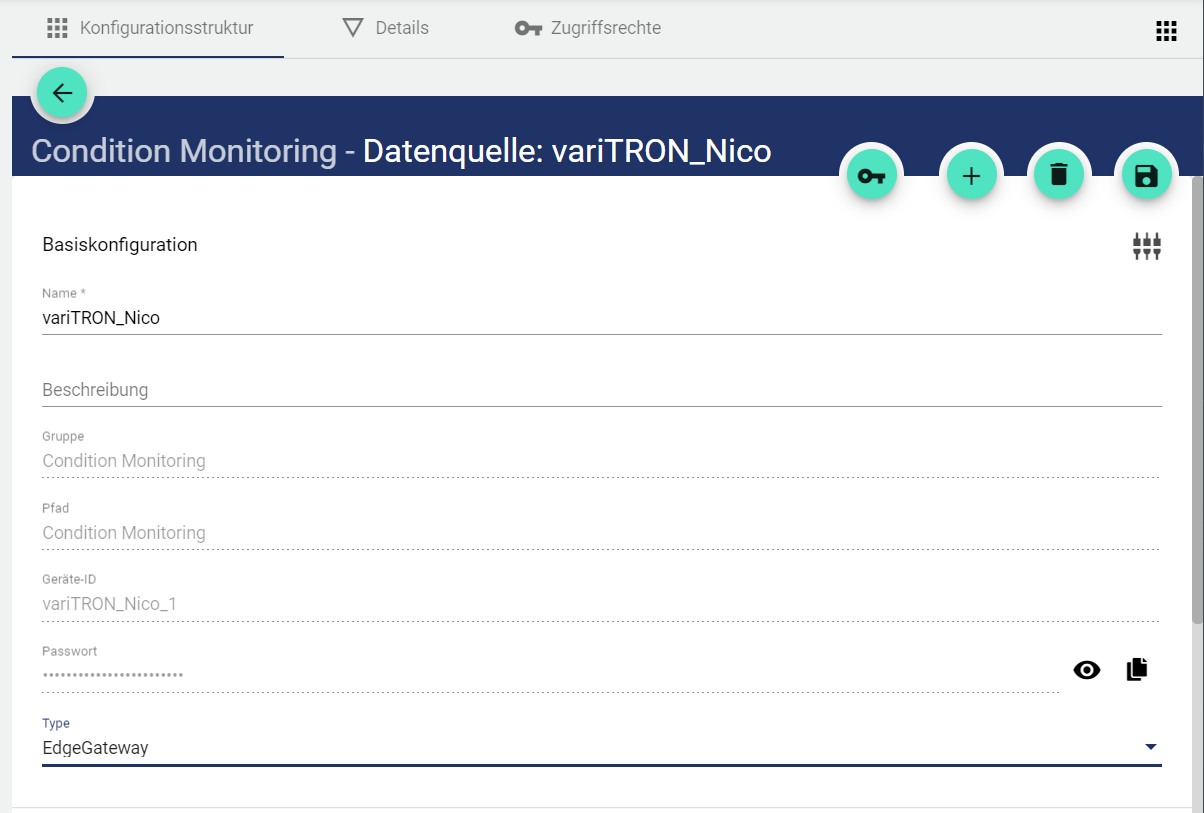

  1. Über die Auswahl der Schaltfläche “Datenquelle” kann eine bereits angelegte Datenquelle bearbeitet werden. Über das Plus wird eine neue Datenquelle angelegt.

  2. Name der Datenquelle in der Basiskonfiguration vergeben. Das Feld Beschreibung ist optional nutzbar. Das Feld “Gruppe” zeigt, in welchem Mandanten diese Datenquelle angelegt wurde. Der Pfad wird systemseitig automatisch generiert.

  3. Nachdem der Name eingegeben wurde, muss gespeichert werden.

  4. Anschließend generiert sich die Geräte-ID und das Passwort automatisch. Diese Informationen werden benötigt, damit sich der JUMO variTRON gegenüber der JUMO smartWARE SCADA authentifizieren kann.

  5. Als Datentyp kann zwischen EdgeGateway (Standard: JUMO variTRON) oder DataAdapter (Expertenmodus) gewählt werden. Für den Expertenmodus wenden Sie sich bitte an Ihren JUMO Ansprechpartner.

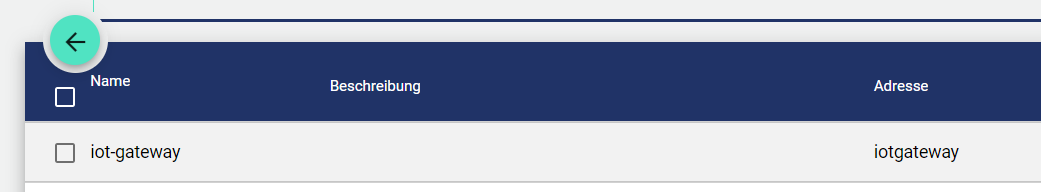

Anbei die Datenquelle des Haup-SCADA Servers (Typ → EdgeGateway):

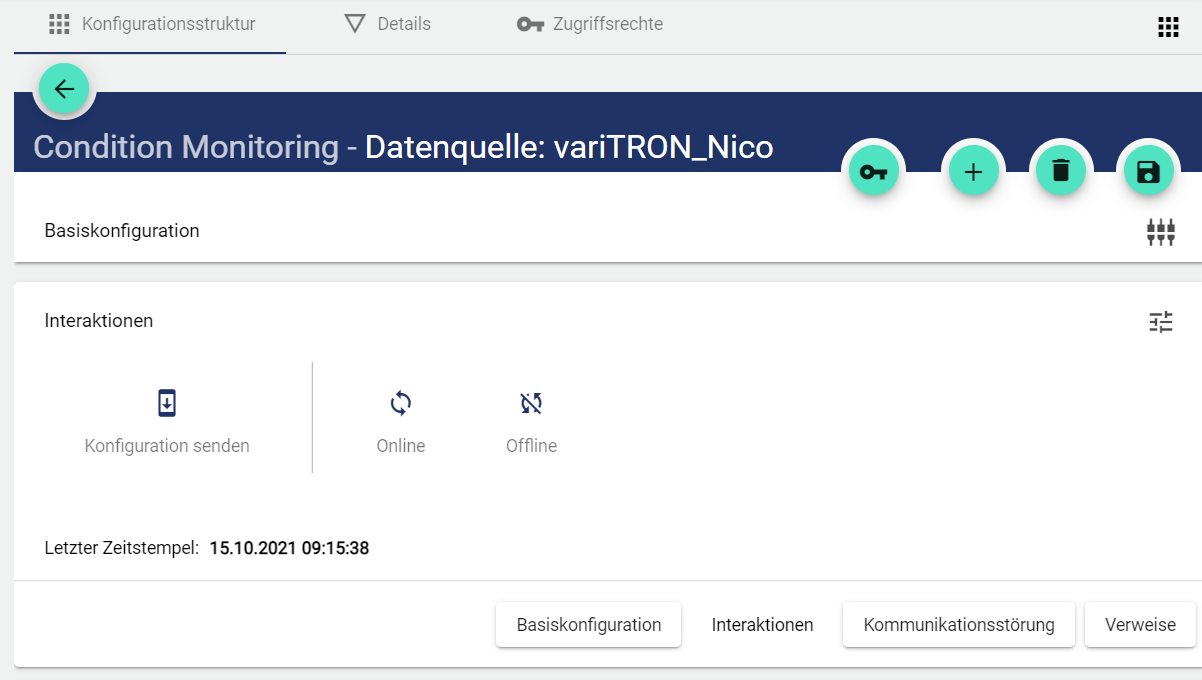

Interaktionen

Interaktion ist nur möglich wenn der JUMO variTRON bereits eingerichtet wurde und einsatzbereit ist.

Der Zeitstempel gibt an, wann die Datenquelle zuletzt erreichbar war.

Über “Konfiguration senden” werden Änderungen oder neue Konfigurationen an den JUMO variTRON bzw. das IoT-Gateway gesendet.

  • Online: Veranlasst die Datenquelle Werte außerhalb der eingestellten Sende-Intervalle zu senden. Diese, außerhalb vom Intervall gesendeten, Werte werden in der Oberfläche angezeigt aber nicht historisiert.

  • Offline: Veranlasst die Datenquelle, die Werte wieder innerhalb des Intervall zu schicken.

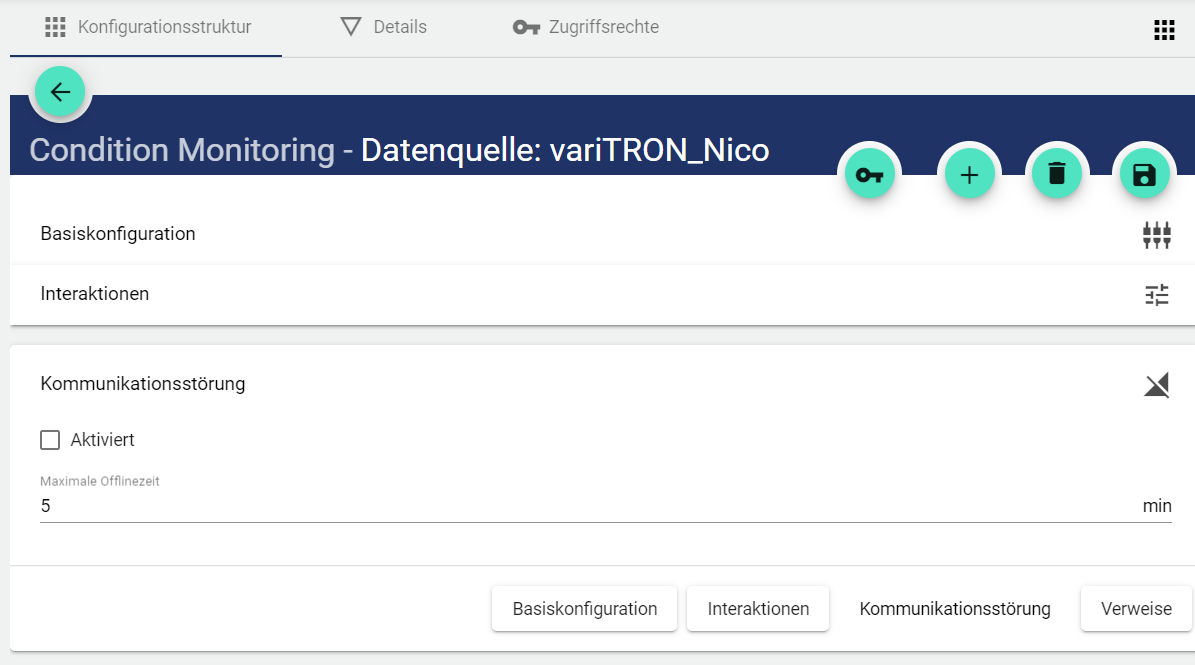

Kommunikationsstörung

  • Über den Haken Aktiviert, aktiviert man die Funktion Kommunikationsstörung. Sie kann anschließend in der Ereignisdefinition verwendet werden.

  • Die maximale Offlinezeit bestimmt, wann das Ereignis ausgelöst werden soll.


Verweise

In den Verweisen werden alle Referenzen auf diese Datenquelle angezeigt.
