Prozessbild
Dient zur Anlage von gezeichneten Prozessbilder oder zur Aktualisierung von Prozessbildern, um die Prozesse in Ihrer Anlage später im Dashboard kompakt und interaktiv darstellen zu können.
Über die Auswahl der Schaltfläche “Prozessbild” kann eine bereits angelegtes Prozessbild bearbeitet werden. Über das Plus wird ein neues Prozessbild angelegt.

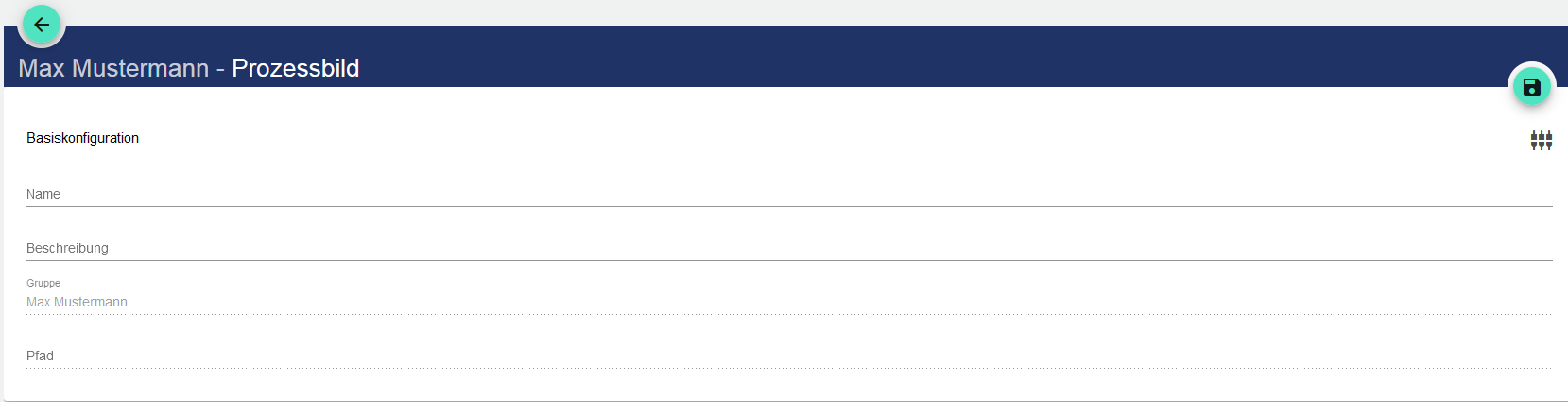

Name des Prozessbildes in der Basiskonfiguration vergeben. Das Feld Beschreibung ist optional nutzbar. Das Feld “Gruppe” zeigt, in welcher Gruppe das Prozessbild angelegt wurde. Der Pfad wird systemseitig automatisch generiert.

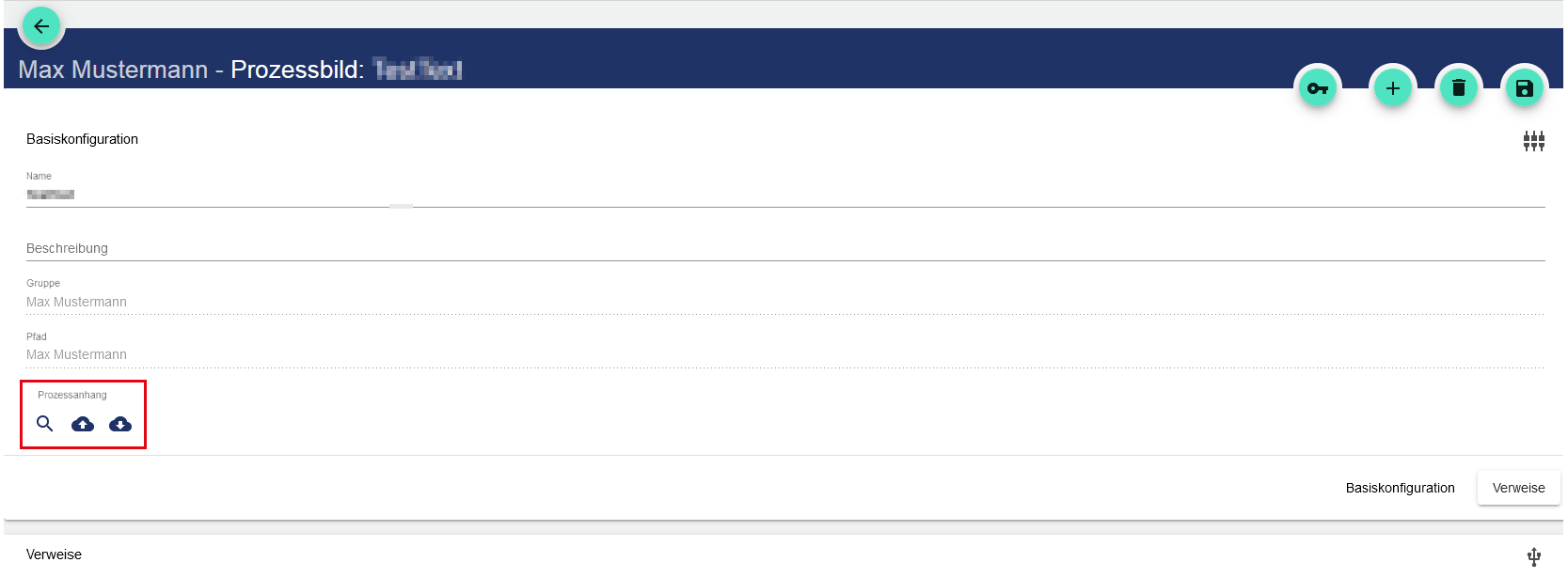

Nach dem Speichern über das “Disketten”-Symbol erscheint das Feld “Prozessanhang”.
Über das “Lupen”-Symbol öffnet sich die Vorschau des aktuell hochgeladenen Bildes.
Über das Upload-Symbol, öffnet sich ein Pfad zum Laufwerk, worüber Sie dem Prozessbild ein Bild zuweisen können.
Über das Download-Symbol, können Sie das aktuelle Bild runterladen.
Die Vorschau enthält keine Livedaten!
Verweise
In den Verweisen werden alle Referenzen auf das Prozessbild angezeigt.
