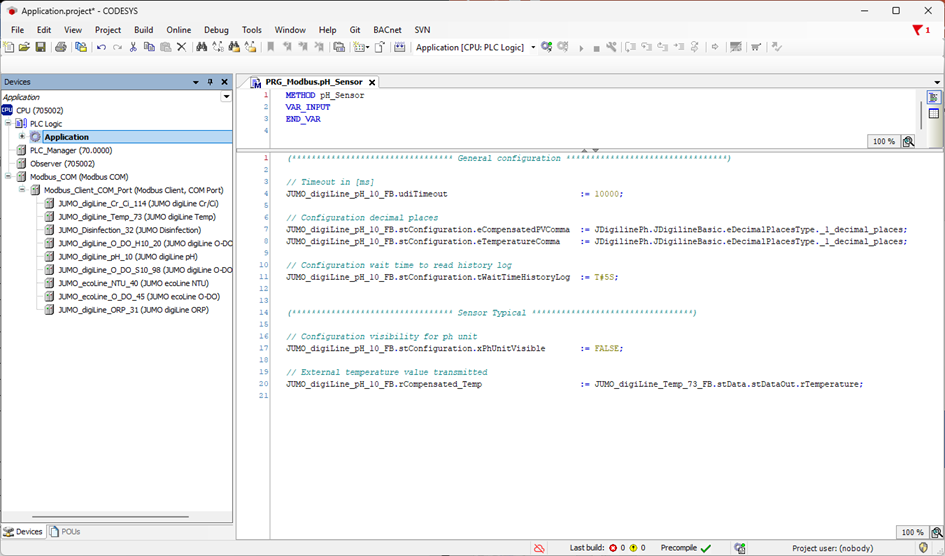

Allgemeine Konfiguration
|
Timeout |
Ist der Defaultwert (10000 ms) zu klein oder zu groß (je nach Anzahl Geräte an der Schnittstelle) kann dieser angepasst werden. |
|
Kommastelle |
Die Nachkommastelle, der im Visu-Objekt dargestellten Werte, können hier verändert werden. |
|
WaitTimeHistoryLog |
Ist der Defaultwert (8 s) zu klein oder zu groß (je nach Anzahl Geräte an der Schnittstelle) kann dieser angepasst werden. |
Gerätespezifische Konfiguration und Parametrierung
|
PhUnitVisible |
Da der pH-Wert keine physikalische Einheit besitzt, ist es dem Kunden überlassen, ob die Einheit sichtbar ist. |
|
Compensated-Temp |
Hierüber kann dem Gerät ein Temperaturwert zugewiesen werden. Der Sensor muss demensprechend über die DSM-Software konfiguriert sein. |
Kalibrierung
Zum Starten der Kalibrierung den Button drücken.

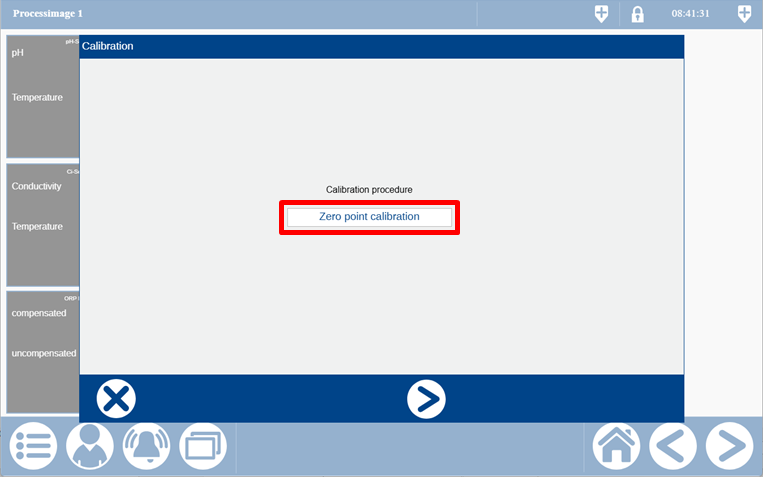

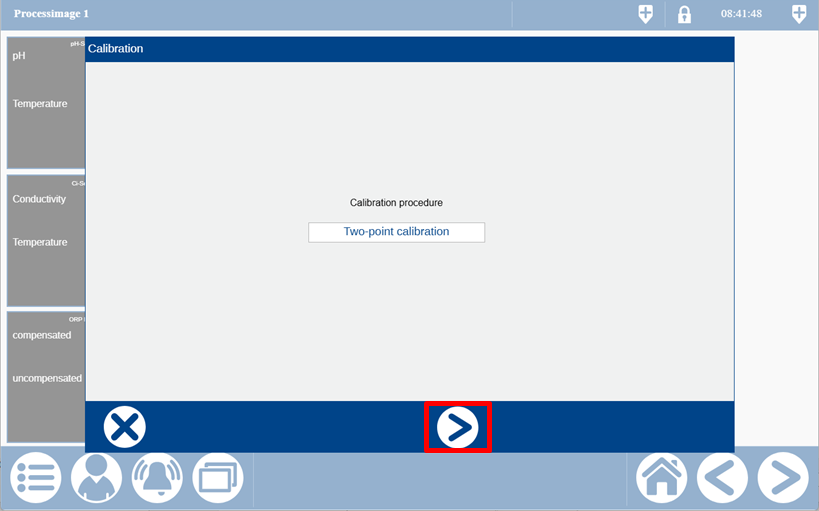

Als erstes muss die Kalibrierprozedur ausgewählt werden.

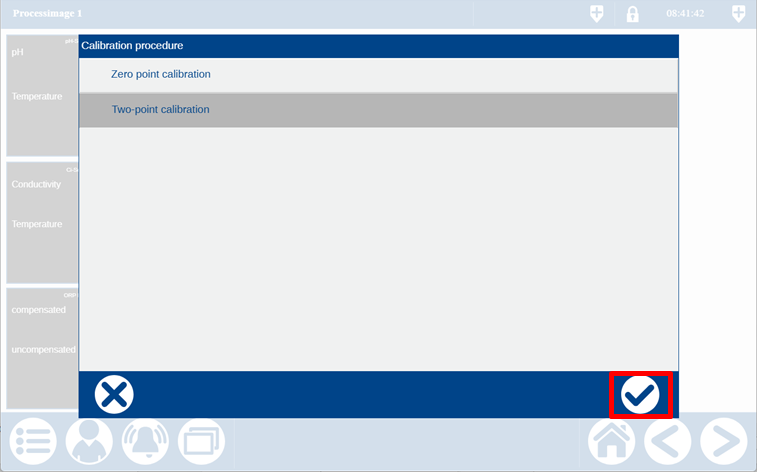

Hier stehen zur Auswahl die Null-Punkt- und die Zwei-Punkt-Kalibrierung.
Hat man die Kalibrierart ausgewählt, kann man zum nächsten Schritt übergehen.

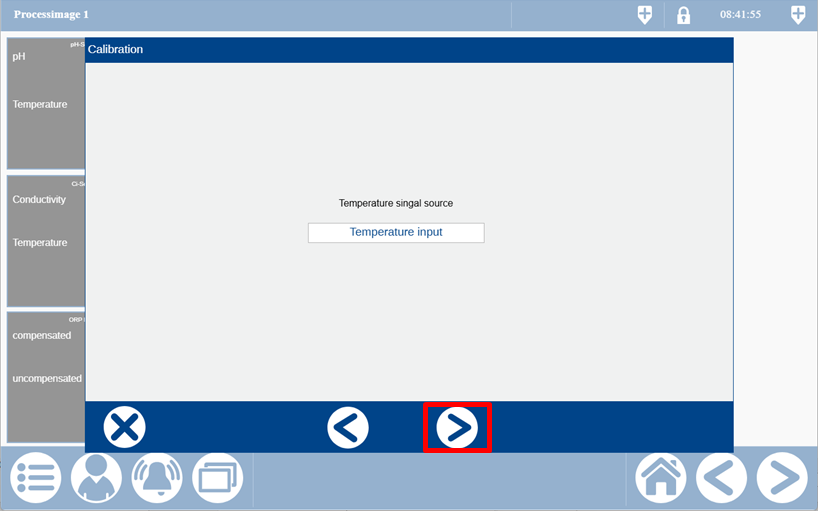

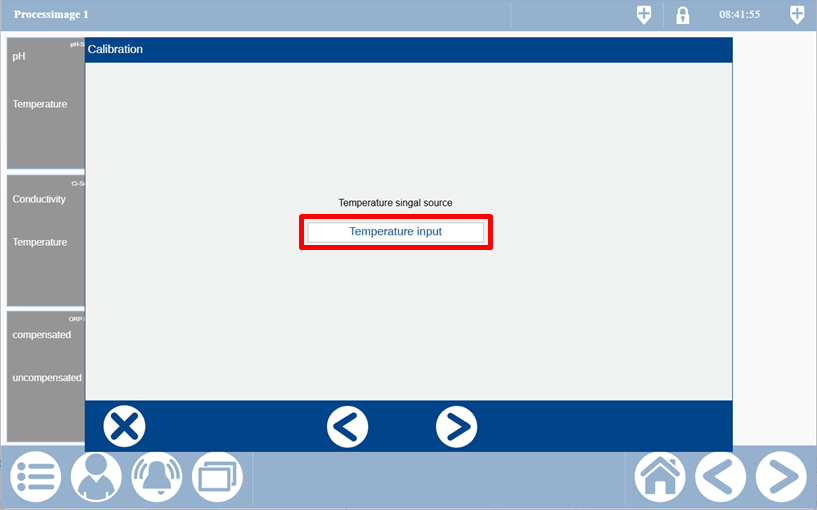

Hier muss nun die Signalquelle für die Temperatur ausgewählt werden.

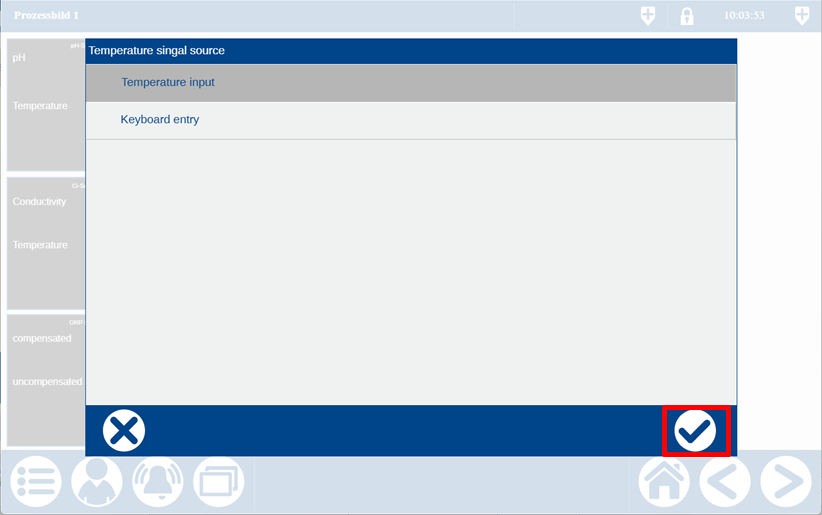

Zur Auswahl stehen hier Temperatureingang (Signal vom Sensor) oder über Tastatureingabe.
Wird als Signalquelle der Temperatureingang ausgewählt, wird ausschließlich der interne Temperaturfühler in der Elektrode verwendet. Sollte die Elektrode keinen Temperaturfühler haben, wird die Kalibrierung mit einer Fehlermeldung quittiert.
Hat man die Temperaturquelle festgelegt, kann in den nächsten Schritt gesprungen werden.

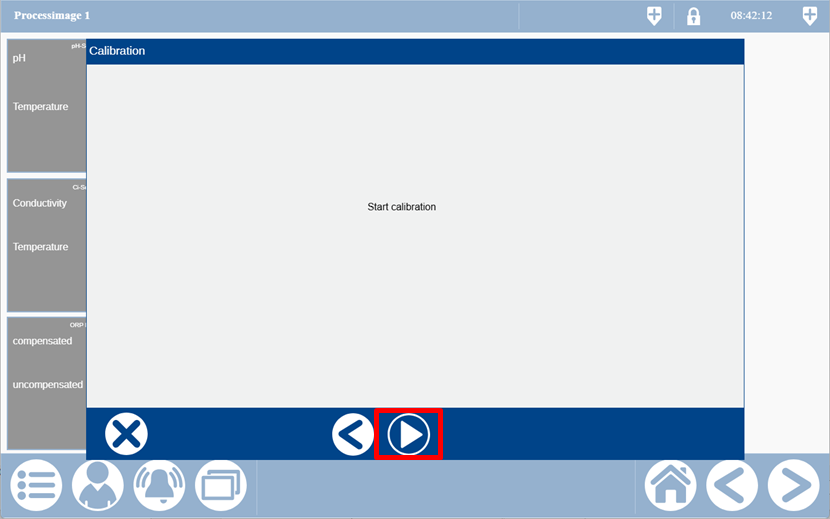

Nun kann die Kalibrierroutine gestartet werden.

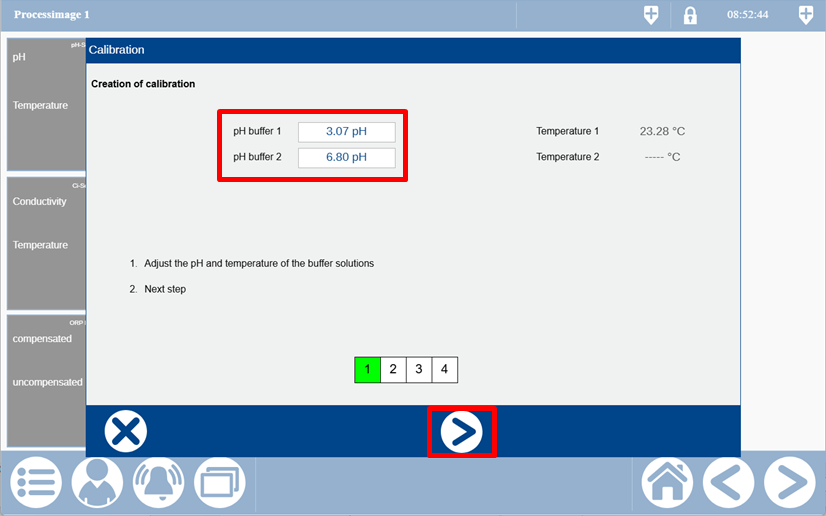

Bei der Zwei-Punkt-Kalibrierung müssen jetzt hier die beide Pufferlösungen die pH-Werte eingetragen werden und in den nächsten Schritt gewechselt werden.

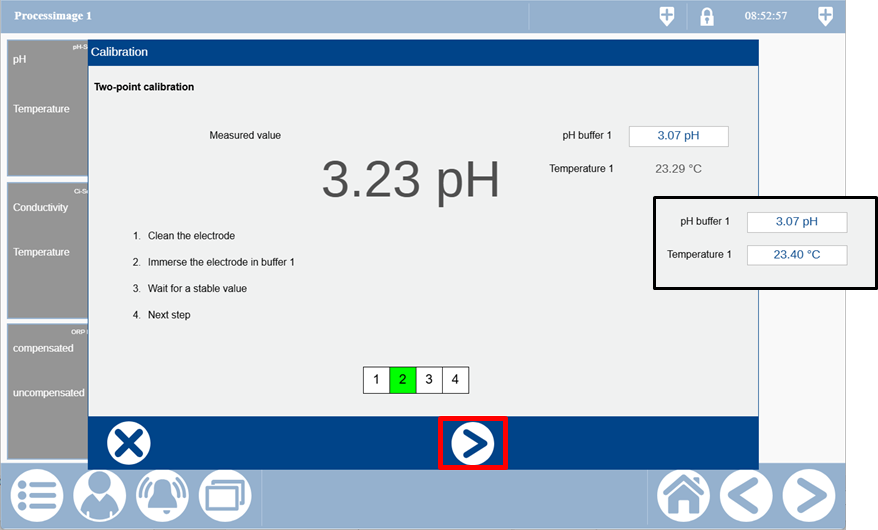

Hier muss erste die Elektrode gereinigt, dann in die Pufferlösung 1 eingetaucht werden. Erst wenn der angezeigte Wert stabil ist, kann in den nächsten Schritt gesprungen werden. Wird Keyboard entry ausgewählt, ist der Wert für die Temperatur auch editierbar.

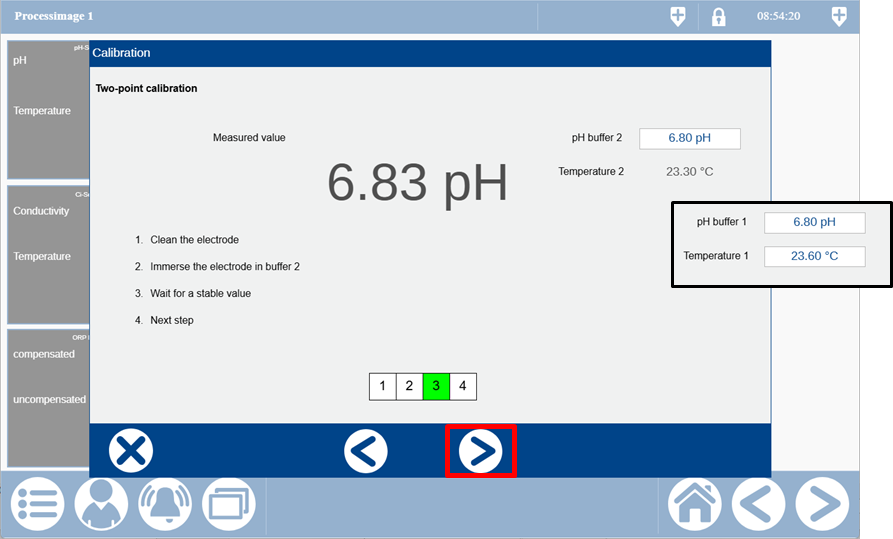

Hier muss die Elektrode erneut gereinigt, dann in die Pufferlösung 2 eingetaucht werden. Erst wenn der angezeigte Wert stabil ist, kann in den nächsten Schritt gesprungen werden. Wird Keyboard entry ausgewählt, ist der Wert für die Temperatur auch editierbar.

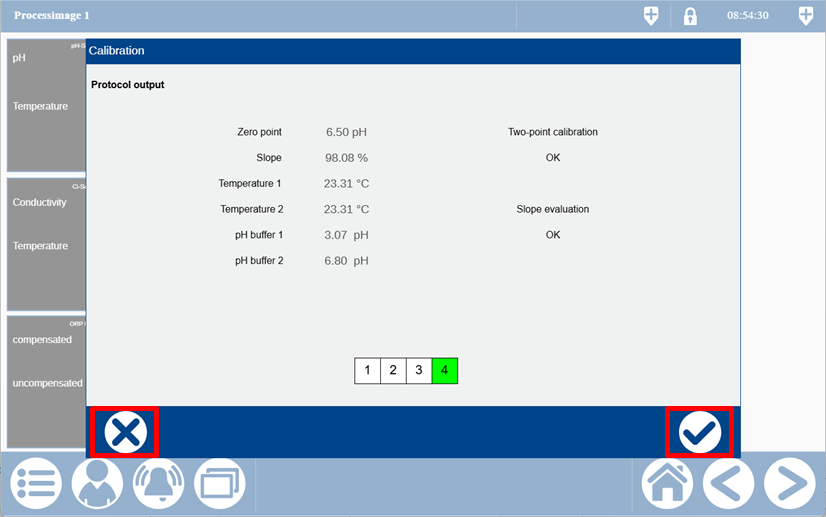

Im letzten Schritt gibt es eine Übersicht über die erfassten Werte und ob die Kalibrierung erfolgreich durchgeführt wurde. Nun kann über die Buttons die Kalibrierung übernommen oder aber auch abgelehnt werden.
