Ab Systemversion 9.1 werden die am Systembus angeschlossenen Reglermodule automatisch ausgelesen. Die zugehörigen Reglerbilder werden dynamisch im Visu‑Template angezeigt.
Als Beispiel dient ein JUMO variTRON 500, an dem folgende Hardware‑Regler angeschlossen sind:
-
1 × Hardware‑Regler vom Typ 705010
-
2 × Hardware‑Regler vom Typ 705152
Erkennung der Module in CODESYS

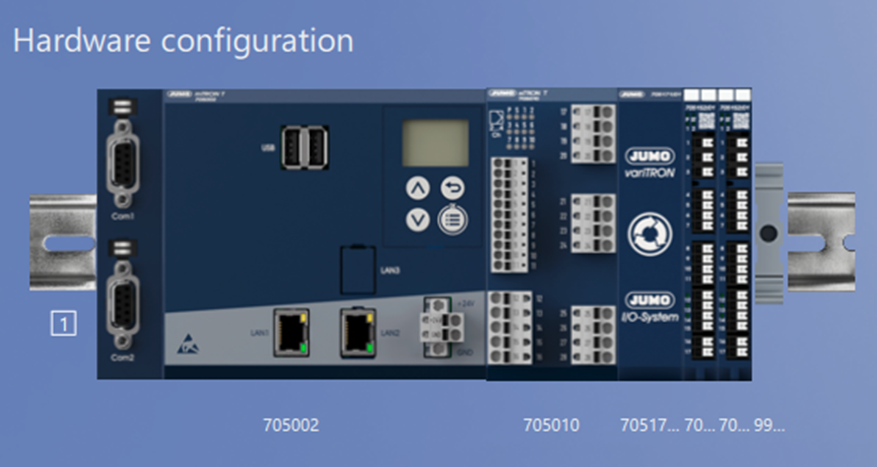

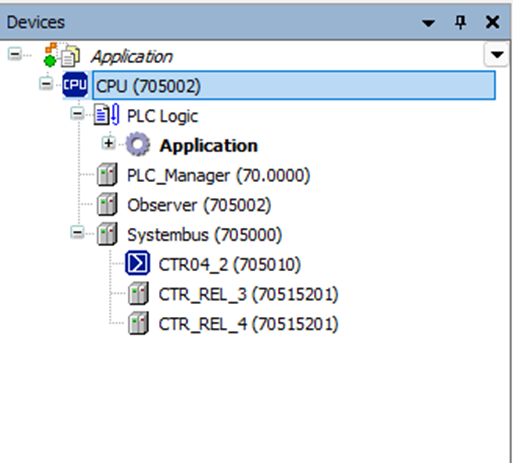

Nach dem Anschluss der Reglermodule ist das CODESYS‑Projekt zu öffnen. In der Gerätebeschreibung werden die drei angeschlossenen Module angezeigt. Anschließend kann CODESYS wieder geschlossen werden. Dabei wird das Projekt gespeichert.
Systemstart und automatische Visualisierung
Nach dem Datentransfer des Setups auf das variTRON‑System wird beim Hochfahren des Systems der Systembus ausgelesen. Die Reglerbilder werden dabei automatisch angelegt.
Es wird zwischen Hardware‑Reglern des Typs 7050XX und Hardware‑Reglern des Typs 7051XX unterschieden.

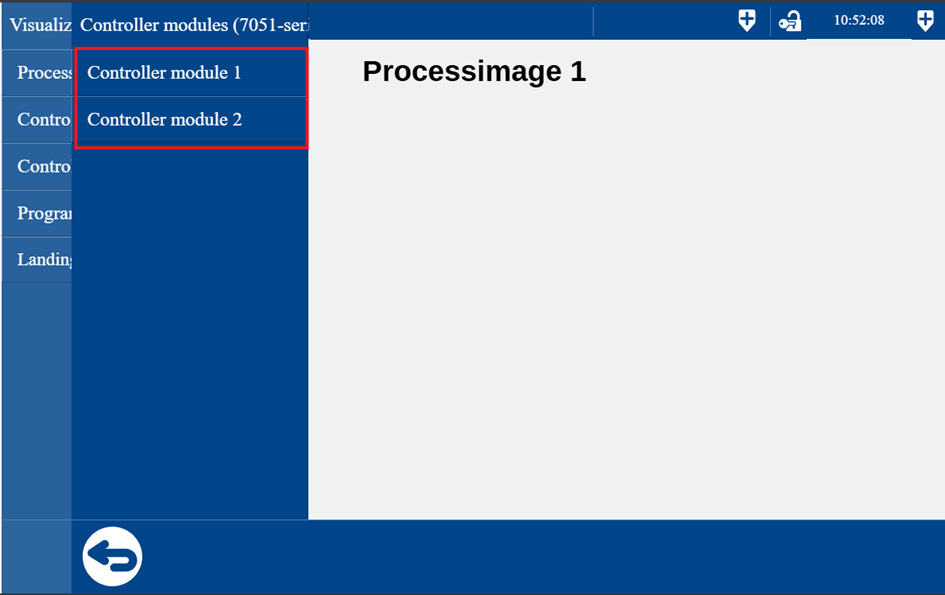

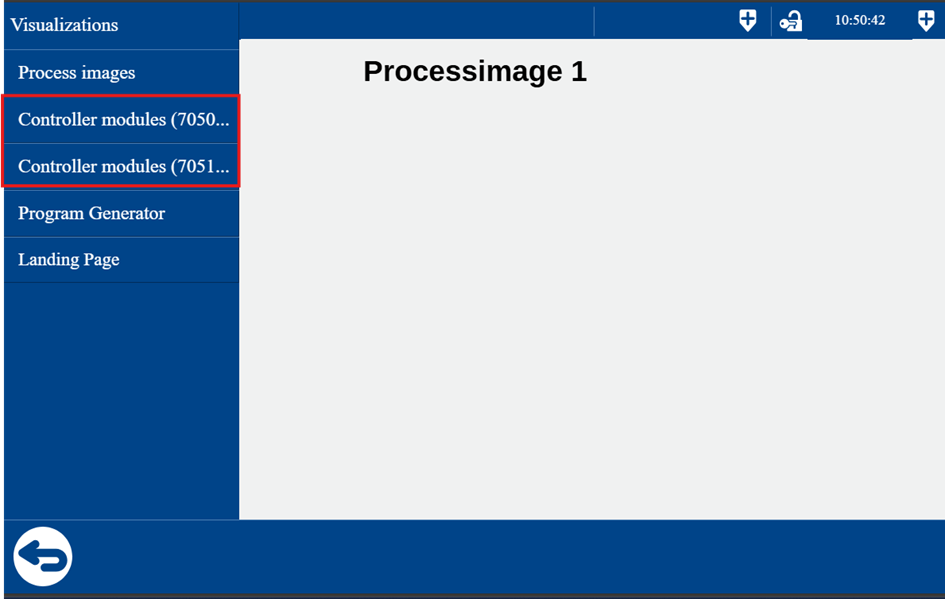

Da im Beispiel zwei Hardware‑Regler des Typs 7051XX angeschlossen sind, werden diese im Visu‑Template visuell im zweiten Menüpunkt dargestellt.

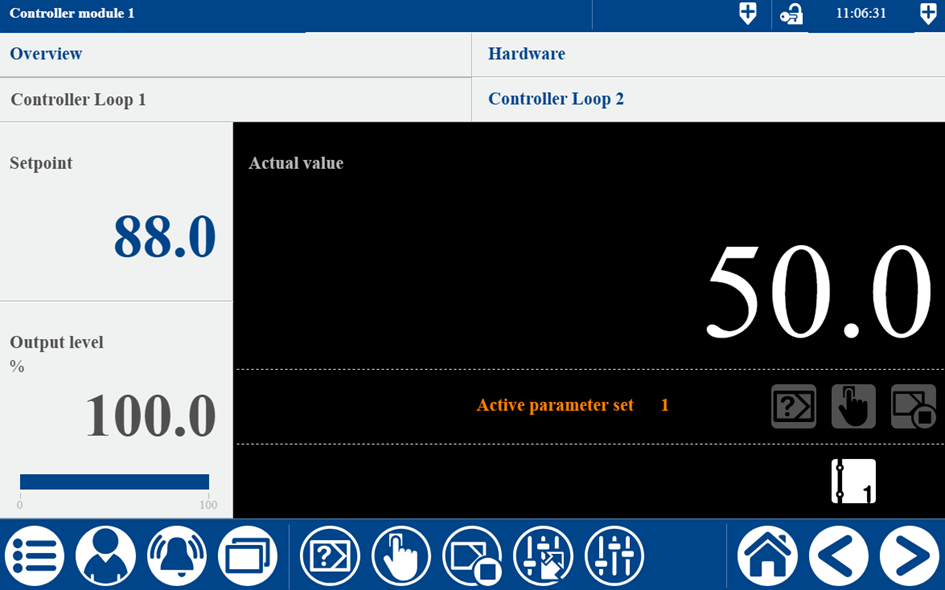

Nach dem Wechsel zum ersten Reglermodul vom Typ 705152 wird das jeweilige Reglerbild angezeigt.
Wechsel zur Landing Page

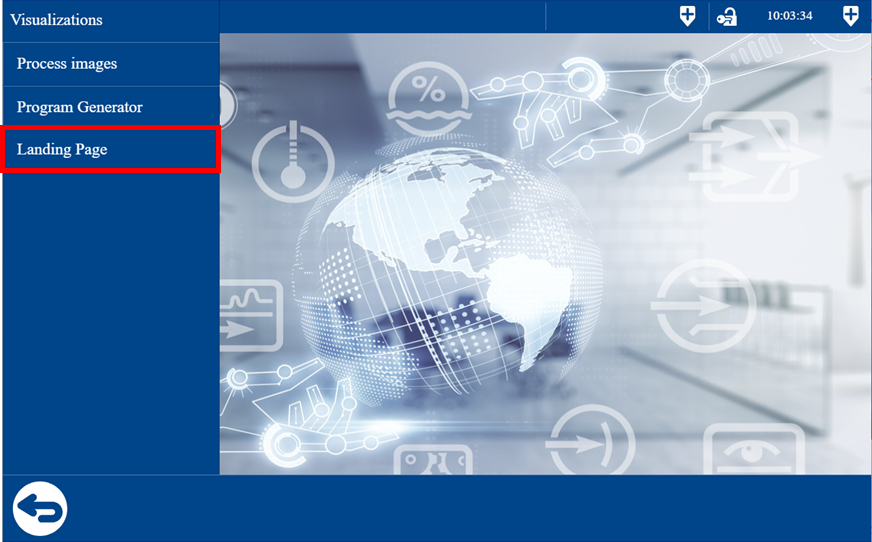

Nach der Konfiguration erscheint im Visu‑Template im Visualisierungsmenü ein neuer Menüpunkt Landing Page.

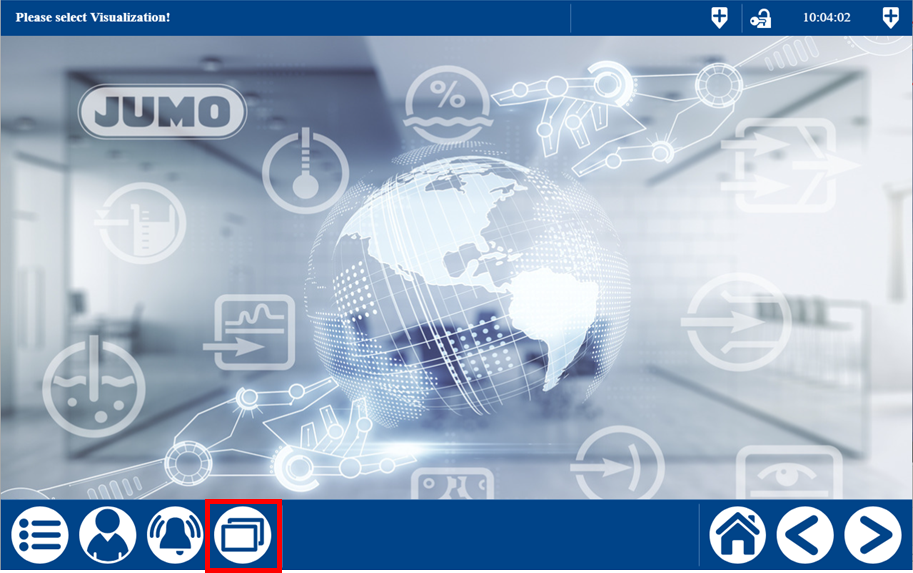

Durch Betätigung des entsprechenden Buttons erfolgt der Wechsel zur Landing Page.
Rückkehr zur Visualisierung

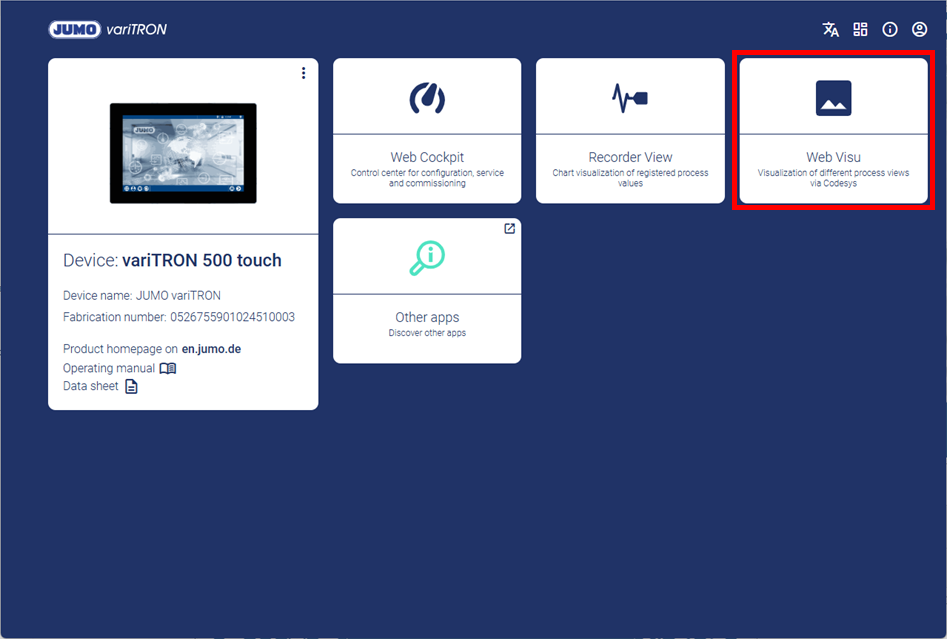

Der Wechsel von der Landing Page zurück zur Visualisierung erfolgt durch Auswahl der Kachel Web Visu.
