Regler – Mehr Hardware-Regler verwenden

Im Standard des Visu‑Templates können maximal 10 Hardware‑Regler des Typs 705010 sowie 20 Hardware‑Regler des Typs 705152 verwendet werden.

Sollen mehr Hardware‑Regler eingesetzt werden, sind entsprechende Anpassungen in den globalen Variablenlisten und Programmen erforderlich.

Hardware‑Regler des Typs 705010

Um mehr Hardware‑Regler des Typs 705010 zu verwenden, sind folgende Schritte notwendig:

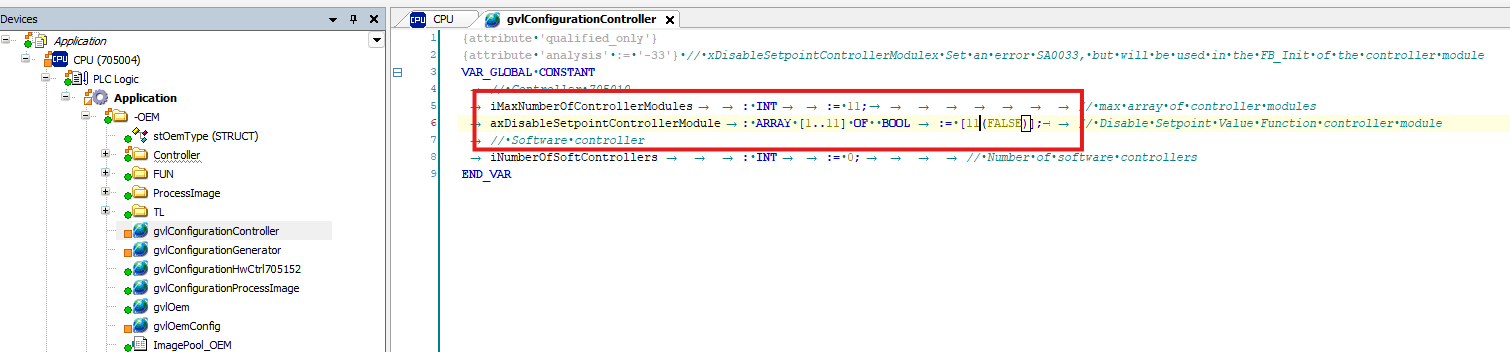

1. In der globalen Variablenliste gvlConfigurationController ist der Wert für die maximale Anzahl der Regler auf den gewünschten Wert zu erhöhen (z. B. auf 11).

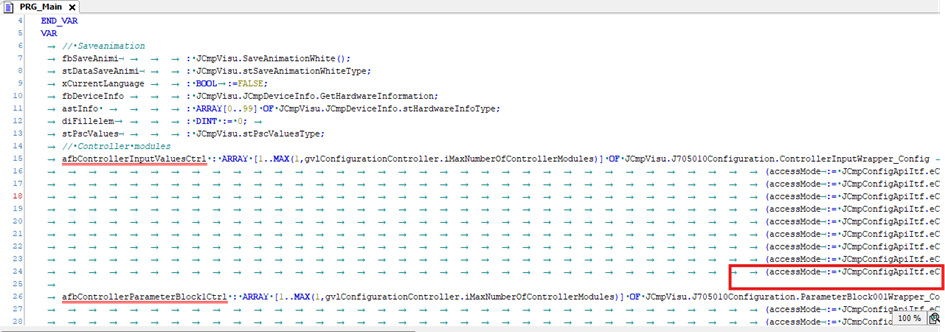

2. Nach der Erhöhung der maximalen Anzahl müssen im Deklarationsteil des Programms PRG_Main die Funktionsbaustein‑Instanzen zum Einlesen der Reglerkonfiguration entsprechend erweitert werden (z. B. ebenfalls auf 11).




Hardware‑Regler des Typs 705152

Um mehr Hardware‑Regler des Typs 705152 zu verwenden, sind folgende Schritte notwendig:

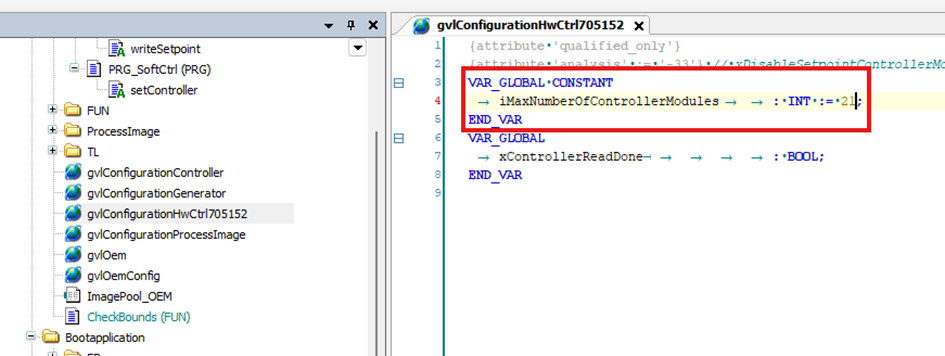

1. In der globalen Variablenliste gvlConfigurationHwCtrl705152 ist der Wert für die maximale Anzahl der Variablen auf den gewünschten Wert zu setzen (z. B. auf 21).

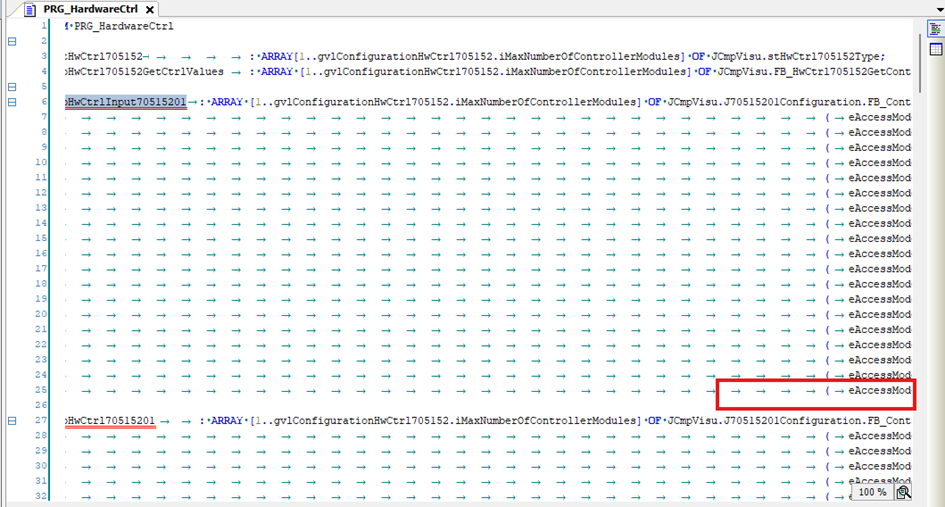

2. Nach der Erhöhung der maximalen Anzahl müssen im Deklarationsteil des Programms PRG_HardwareCtrl die Funktionsbaustein‑Instanzen zum Einlesen der Reglerkonfiguration entsprechend erweitert werden (z. B. ebenfalls auf 21).
