Wie können die weiße Streifen links und rechts am Webpanel beseitigt werden?

Problembeschreibung

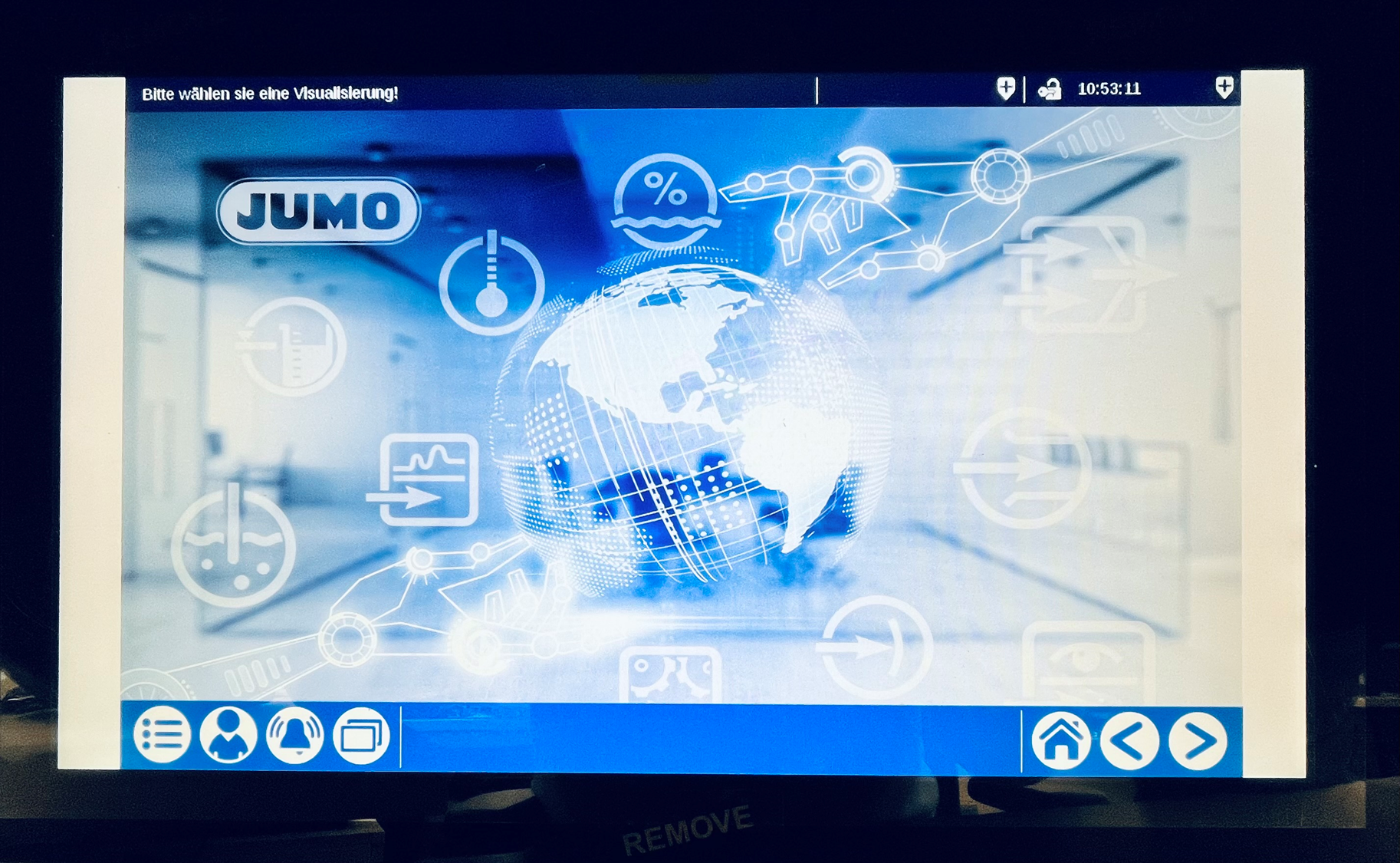

Die Visu-Template ist mit einer Auflösung von 1280 x 800 erstellt worden. Bei Webpanels, die ein anderes Auflösungsverhältnis zwischen Breite und Höhe haben, kann es zu Darstellungsproblemen kommen. Hierbei können im Webpanel links und rechts weiße Streifen auftauchen.

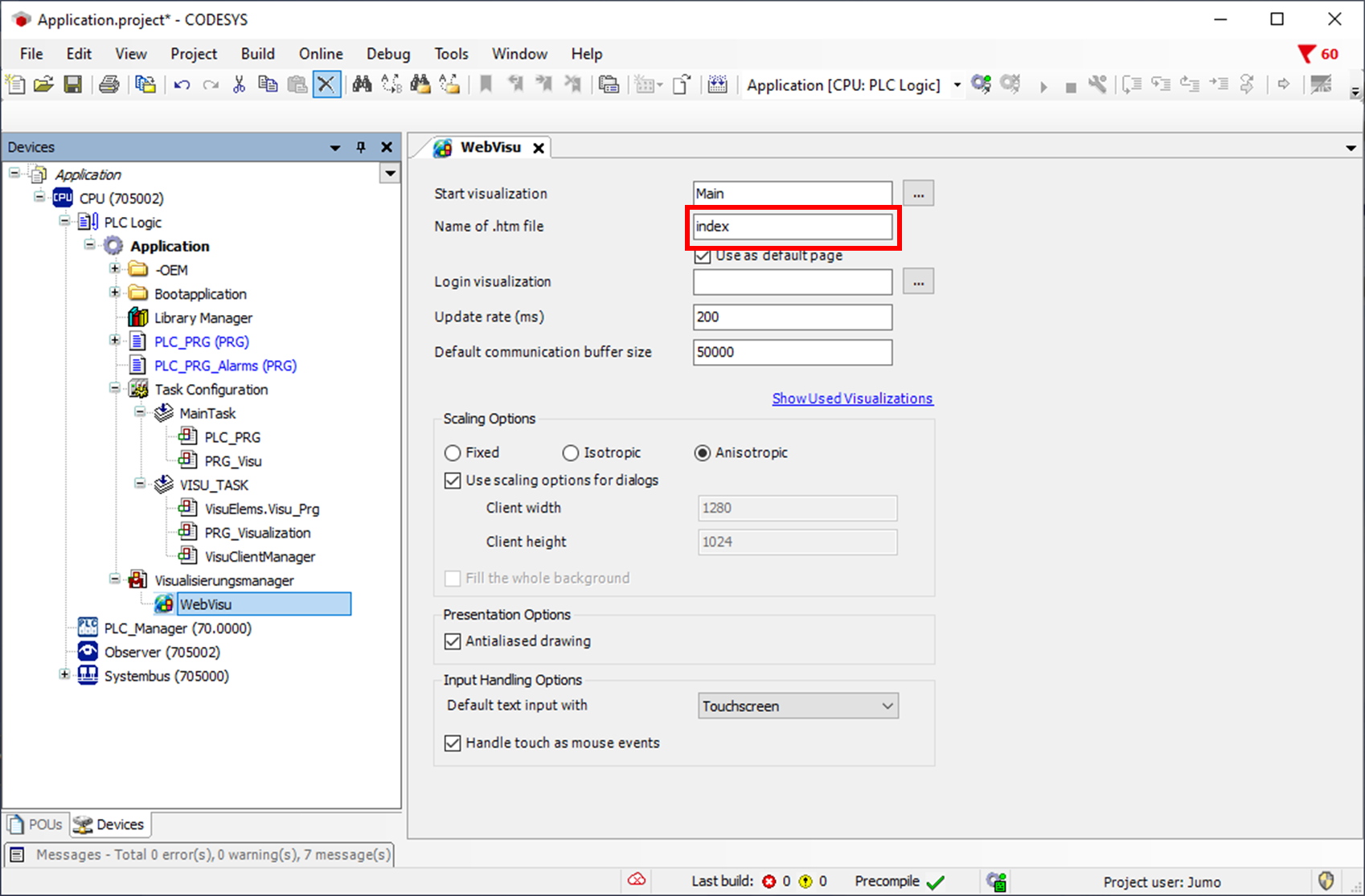

Um das Problem zu beheben, muss im CODESYS-Projekt die Skalierungsoption in der WebVisu von Isotropisch auf Anisotropisch geändert und das Projekt neu in das Gerät übertragen werden.


Die Url im Webpanel sollte wie folgt aussehen: http://<device-ip>:8080/index.htm. Die richtige Endung kann man aus dem CODESYS Projekt entnehmen. Eine falsche Endung wie z.B. webvisu.htm kann genau zu diesem Problem führen.


Cache löschen

Sollte die Änderung der Skalierungsoption keine Besserung gebracht haben, dann sollte man den Cache des Webpanels löschen.

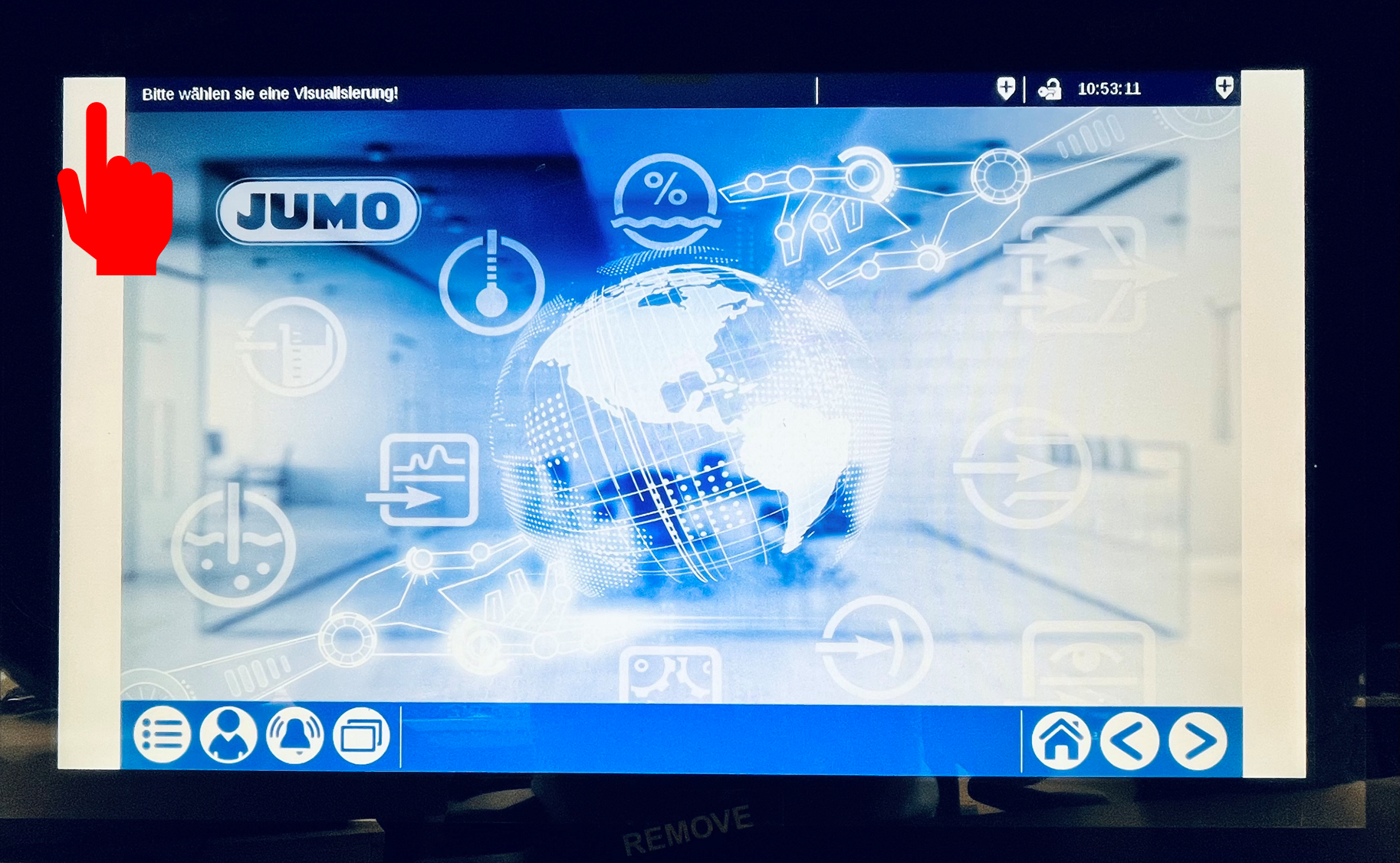

Hierfür die linke obere Ecke des Webpanels länger als 5 Sekunden gedrückt halten.

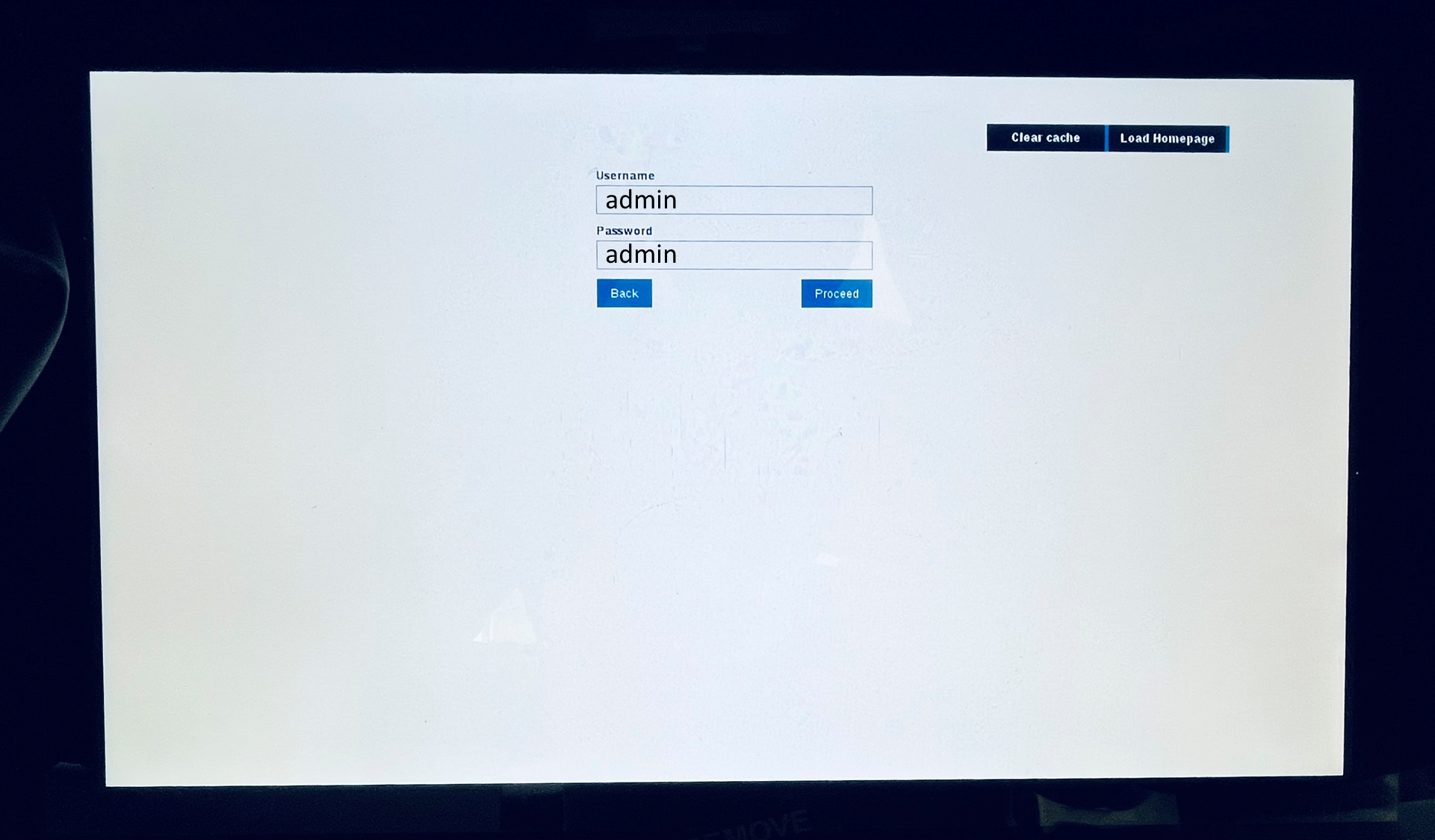

Das Anmeldefenster wird nun angezeigt. Hier ist es über den Button Clear cache möglich, den Cache zu löschen.


Toolbar aktivieren

Sollte auch das Leeren des Caches keine Besserung gebracht haben, dann nochmals das Anmeldefenster aufrufen und sich mit Admin und Admin anmelden.

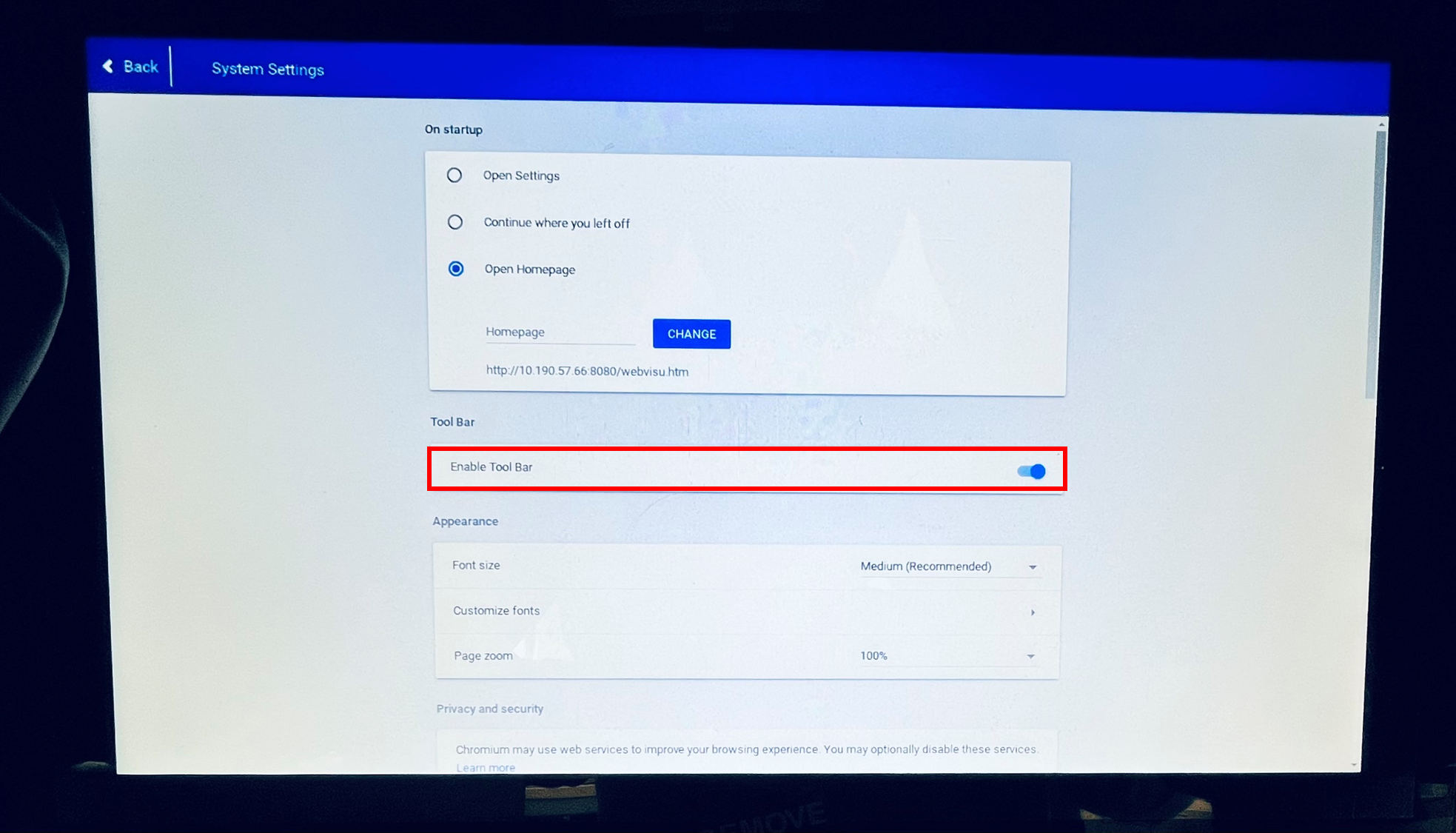

Tool Bar aktivieren und Fenster verlassen.

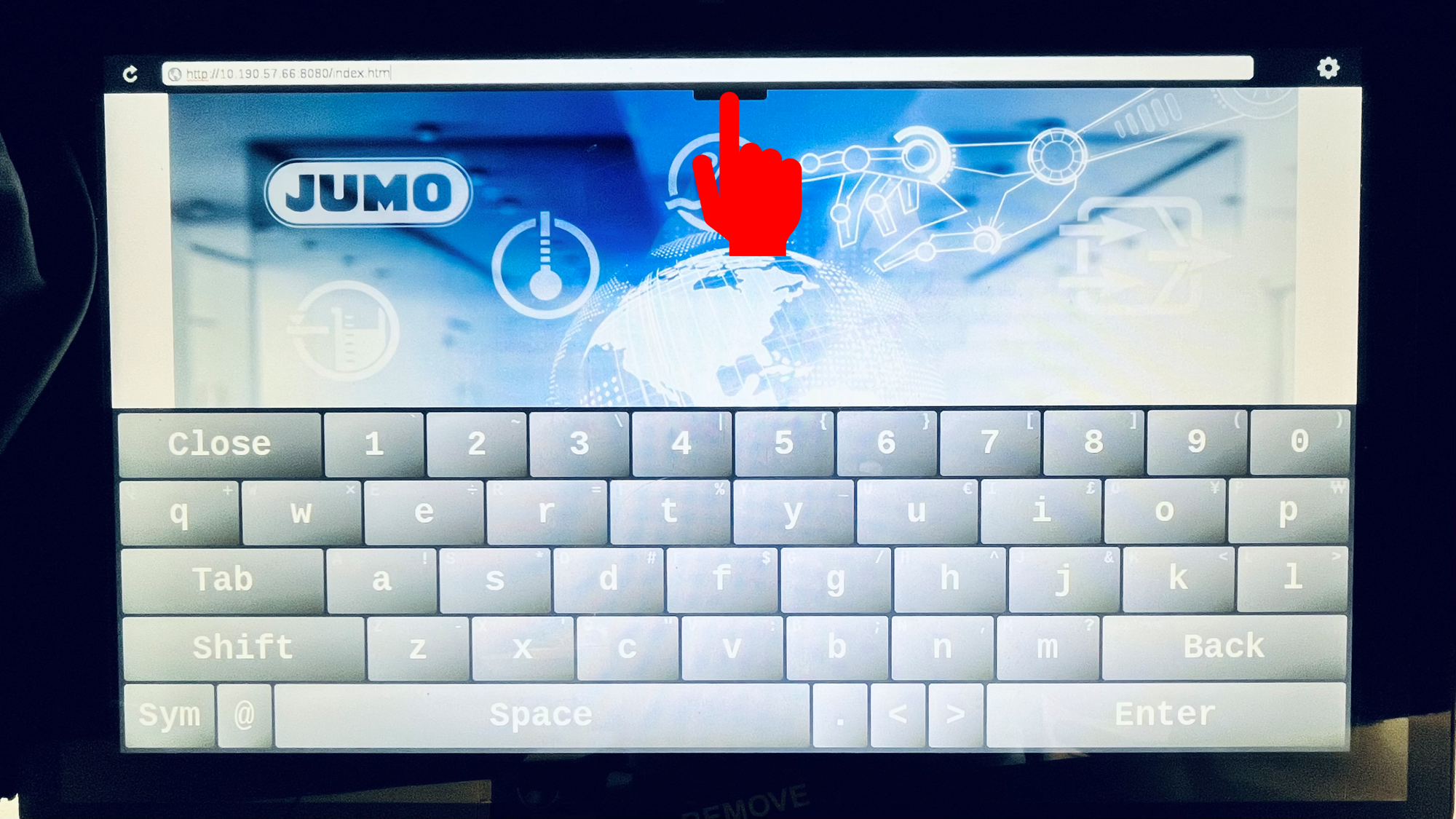

Mittig am oberen Bildschirmrand ist eine Lasche zu sehen, die heruntergezogen werden kann. Hier kann nun die URL von http://<device-ip>:8080 in http://<device-ip>:8090 ändern, damit eine andere Seite aufgerufen wird. Nun kann die ursprüngliche Adresse wieder eingegeben werden und das Problem sollte behoben sein.
