Darstellung des Diagramms

In diesem Fenster kann die Darstellung des angezeigten Diagramms bearbeitet werden. Per Klick außerhalb des Fensters werden Änderungen übernommen.

Allgemein

Analog

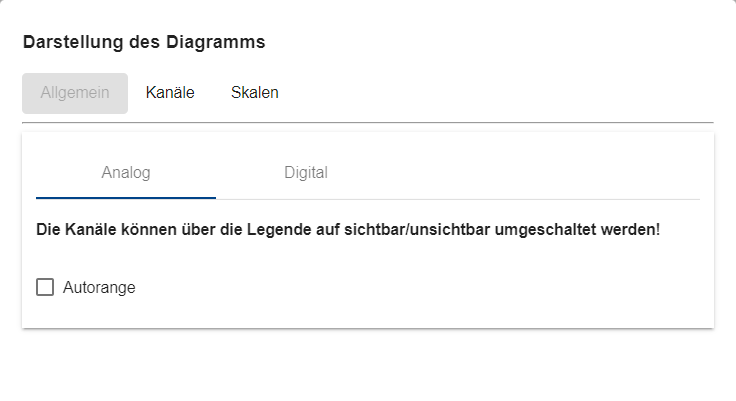

Im Tab Analog kann die Funktion Autorange aktiviert und deaktiviert werden

Digital

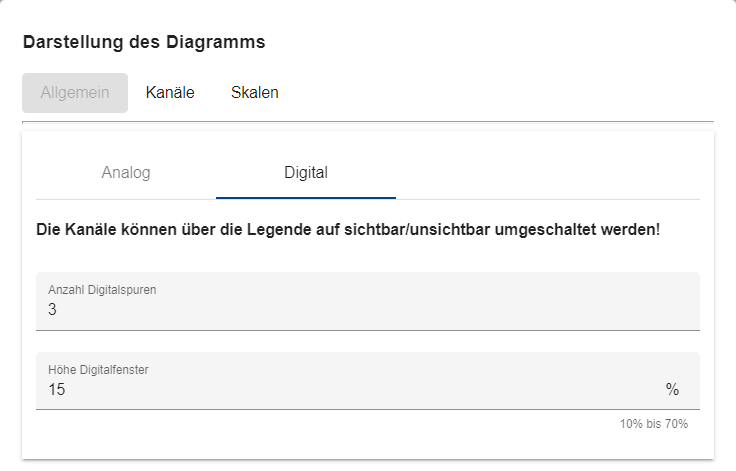

Im Tab Digital kann die Anzahl der Digitalspuren und die Höhe des Digitalfensters angepasst werden.

Kanäle

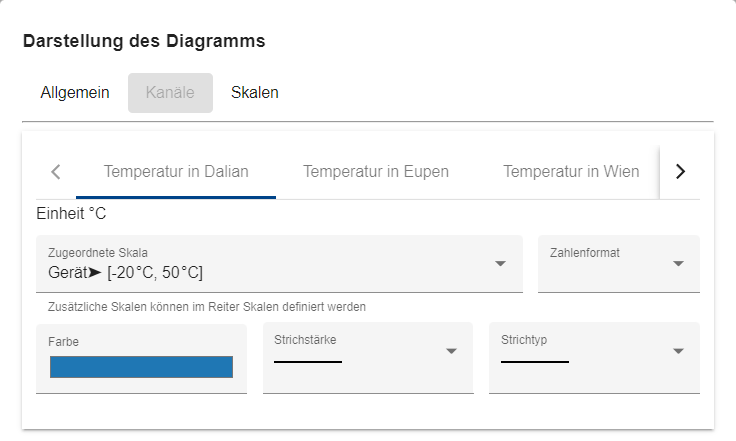

Im Tab Kanäle können folgende Einstellungen pro Kanal vorgenommen werden.

Zugeordnete Skala
Zahlenformat
Farbe der Linie im Diagramm
Strichstärke der Linie im Diagramm
Strichtyp der Linie im Diagramm

Skalen

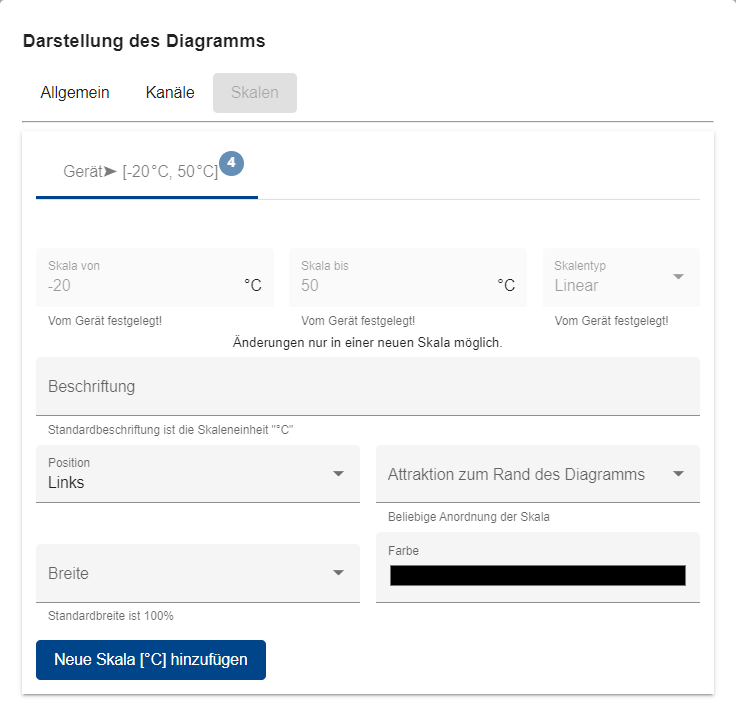

Im Tab Skala können bestehende Skalen bearbeitet und neue Skalen hinzugefügt werden. Folgende Einstellungsmöglichkeiten stehen zur Verfügung:

Skala von (bei neu angelegten Skalen)
Skala bis (bei neu angelegten Skalen)
Skalentyp (bei neu angelegten Skalen)
Beschriftung
Position
Breite
Attraktion zum Rande des Diagramms
Farbe der Skala

Skalentypen:

Skalentyp linear: Skalen werden linear dargestellt. Es wird also der exakte Wert in der Skala gezeigt.
Skalentyp logarithmisch: Skalen werden prozentual dargestellt. Diese Form der Darstellung dient dazu einer optischen Beeinflussung durch die Skala vorzubeugen.

Anlegen einer neuen Skala

Per Klick auf den Button Neue Skala [x] hinzufügen wird ein neuer Skalen-Tab im Fenster angelegt. Neue Skalen können nur für bereits vorhandene Einheiten (Im Screenshot: °C) angelegt werden.

Um eine Skala auch im Diagramm darzustellen muss der Skala ein Kanal zugeordnet sein. Die Kanäle müssen der Einheit der Skala entsprechen.
