Widget: Live-Bild

Benutzung

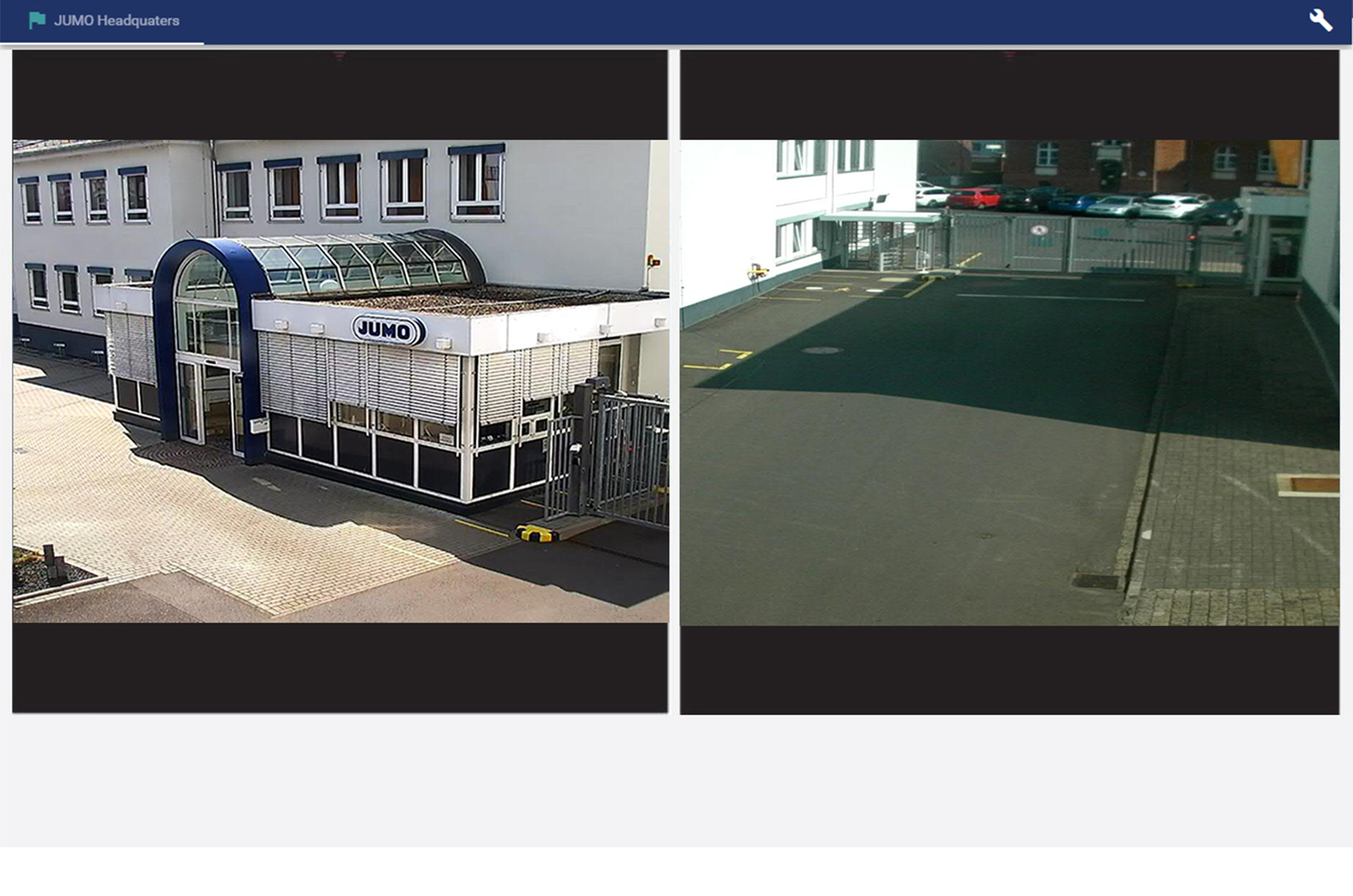

Das Live-Bild Widget zeigt Ihnen einen kurzen Live-Mitschnitt der von Ihnen selektierten IP Kamera an. Hiernach stoppt die Übertragung und das Bild friert ein, diese kann jedoch erneut im Widget gestartet werden. In der Konfiguration Kamera lässt sich einstellen, wie lange dieser Live Modus bei jedem Klick aktiv ist.

Wird der Dashboard-Tab geöffnet, beginnt die Übertragung des Live-Modus automatisch.

Das Widget kann nur benutzt werden, wenn die SCADA-Lizenz das Modul “Kamera, Video” beinhaltet.

Über das Symbol unten rechts können Sie das aktuelle Live-Bild als Aufnahme dem Archiv hinzufügen. Hierzu gibt es ebenfalls ein Widget: Widget: CameraArchive

Konfiguration

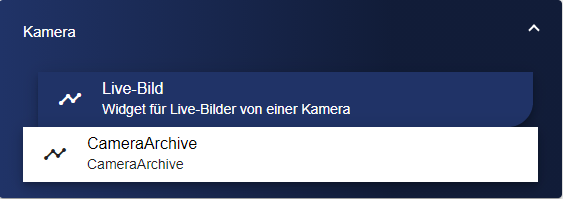

Wählen Sie das Widget Live-Bild aus der Kategorie “Kamera” aus.

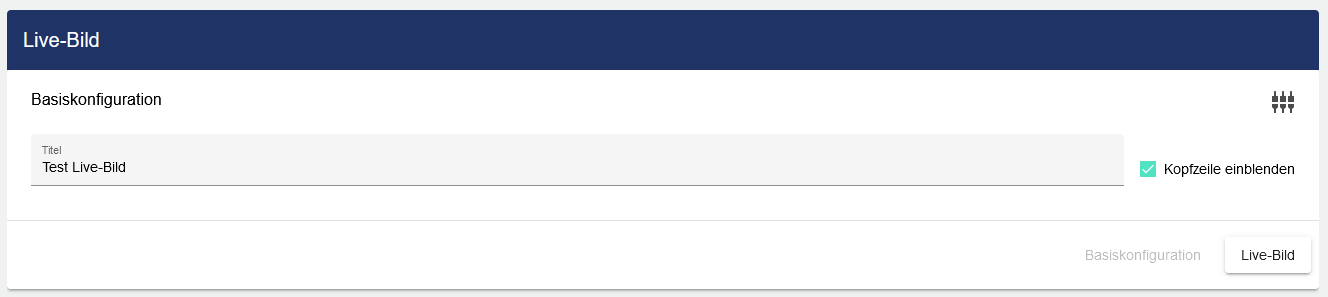

In der Basiskonfiguration des Live-Bildes vergeben Sie einen geeigneten Titel. Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden

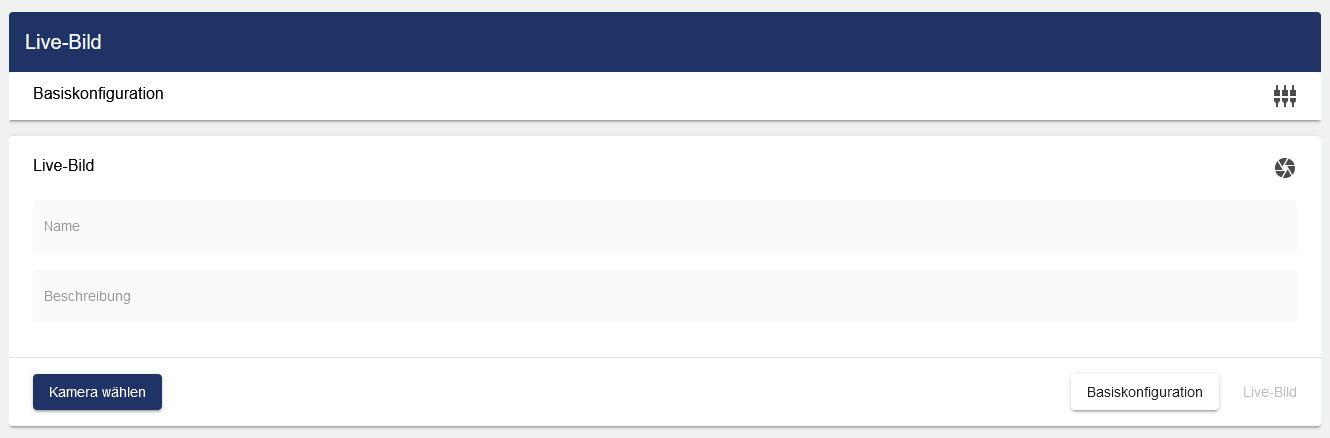

Danach gehen Sie zu dem Reiter „Live-Bild“ und klicken auf „Kamera wählen“.

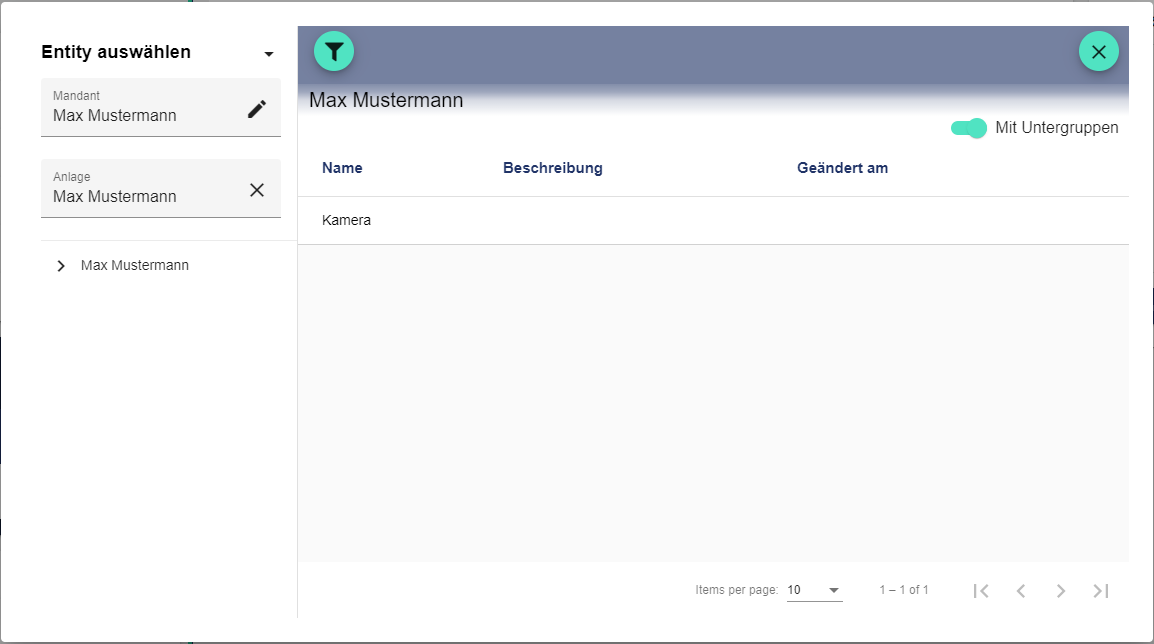

Über “Kamera wählen” wird das Entity-Select Fenster geöffnet. Ein zuvor angelegtes Signal kann hinzugefügt werden.

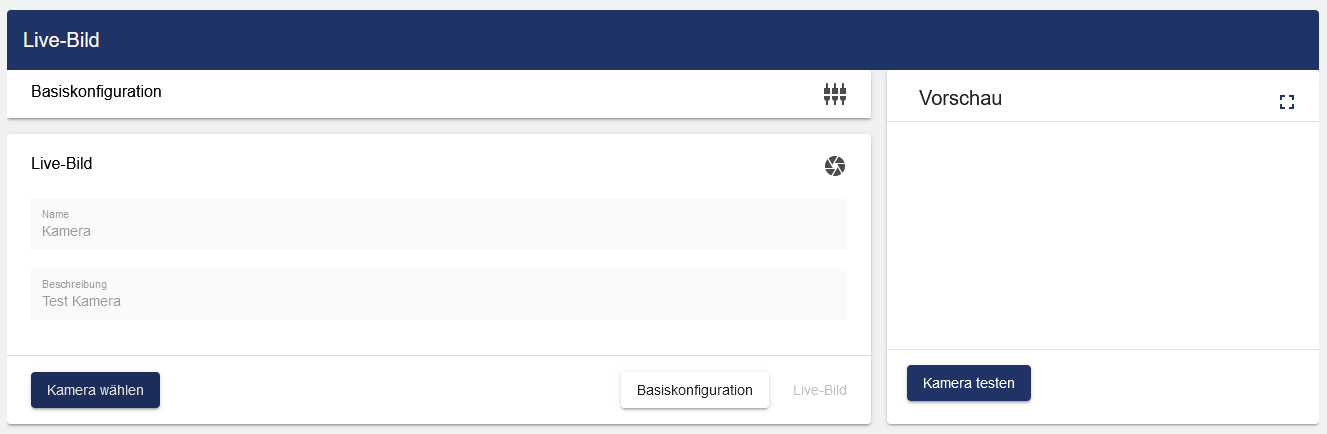

Anschließend können Sie auf „Kamera testen“ klicken um zu prüfen, ob Ihre eingestellte Kamera Bilder überträgt.

Wenn Sie mit Ihrer Konfiguration zufrieden sind, können Sie diese abspeichern.
