Widget: Verkehrsampel

Benutzung

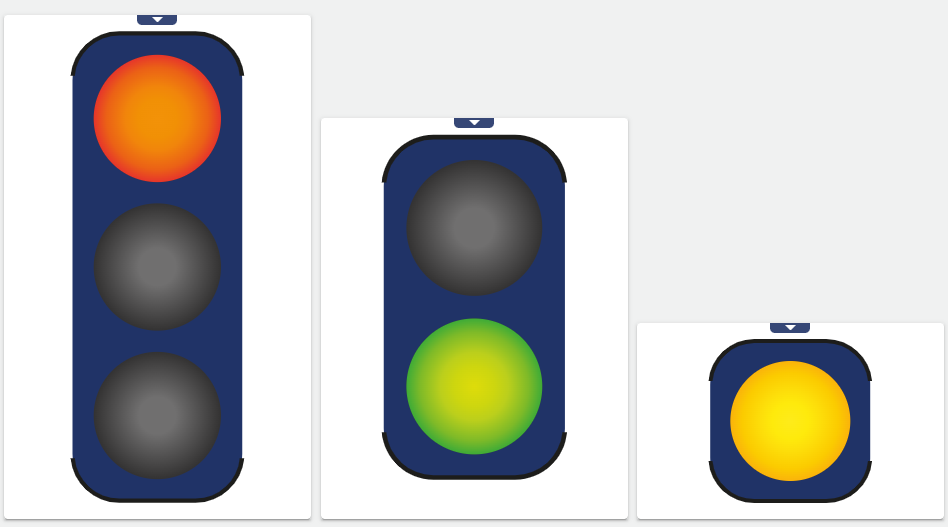

Mit dem Widget: Verkehrsampel können Anlagen- oder Systemzustände auf einen Blick erkannt und interpretiert werden. Je nach Signalbedingung oder Ereignis leuchten oder blinken die Ampelfarben.

Konfiguration

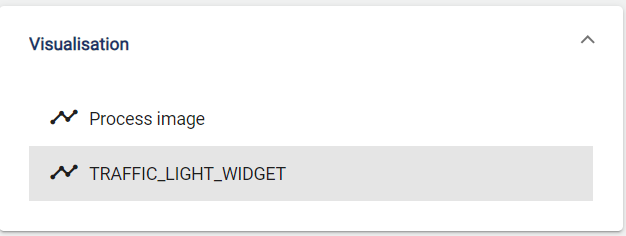

Wählen Sie das Widget “Verkehrsampel” aus der Kategorie Visualisierung aus.

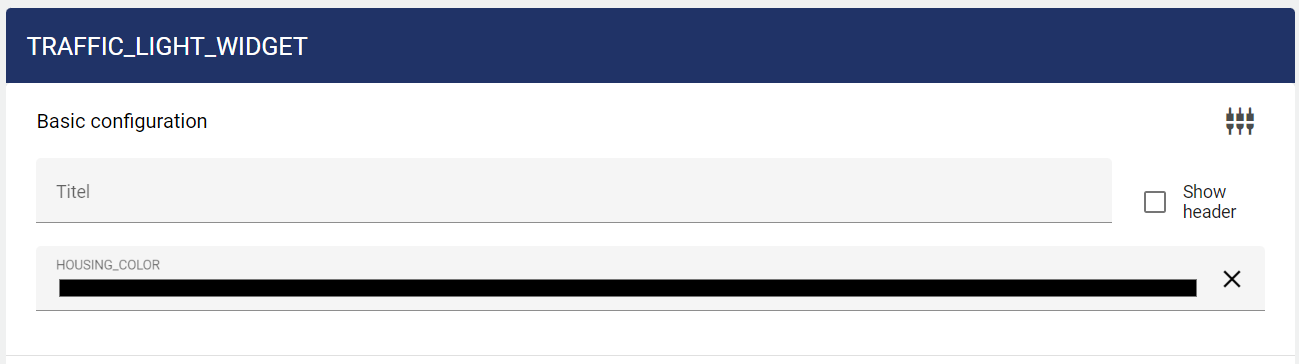

In der Basiskonfiguration des Widgets vergeben Sie einen geeigneten Titel. Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden. Zudem kann die Farbe des umgebenden Gehäuses angepasst werden.

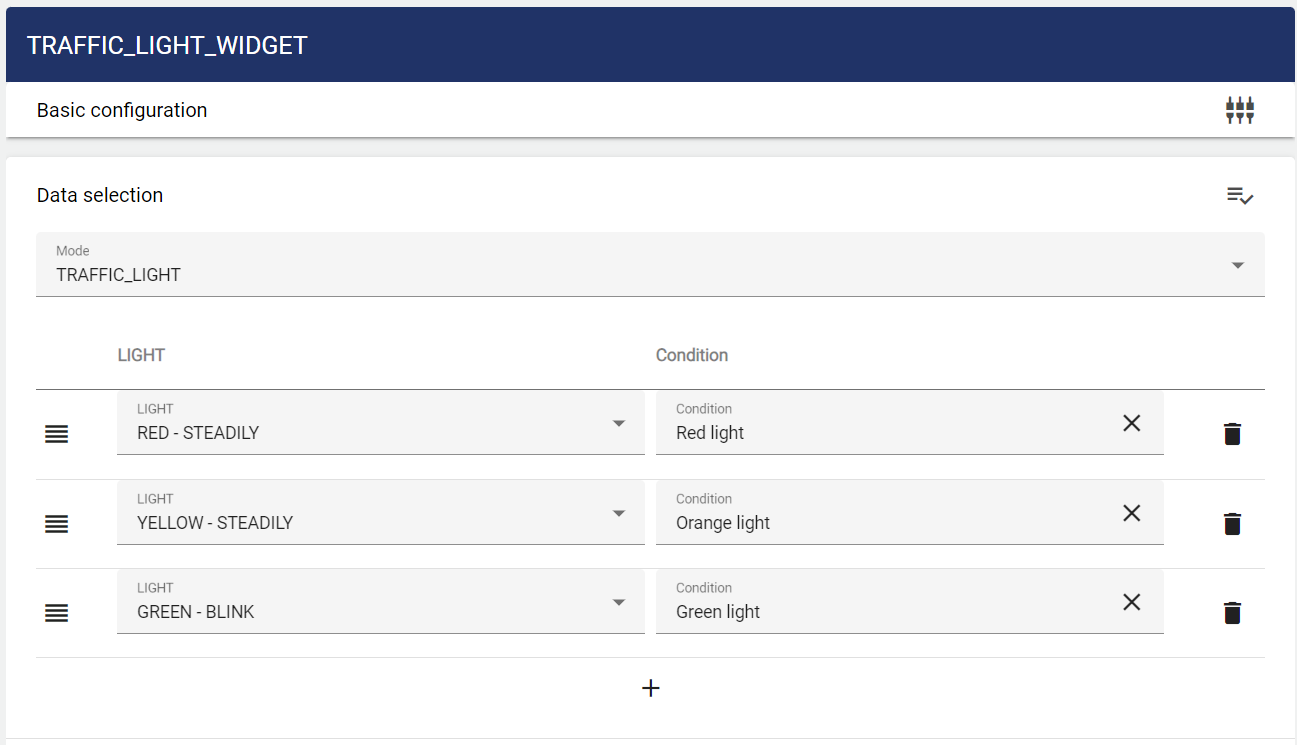

Im Reiter Datenauswahl kann der Modus ausgewählt werden:

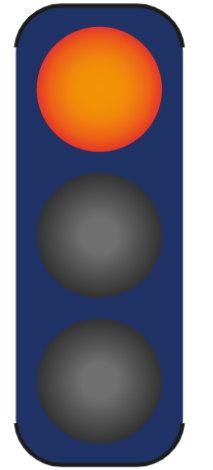

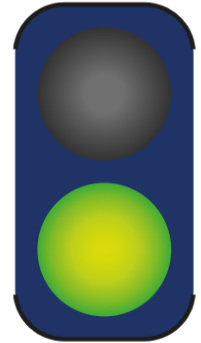

Verkehrsampel	Fußgängerampel	Signallicht

Ist die Bedingung oder das Ereignis aktiv, wird das Licht aktiviert.

In der linken Spalte wird der Lichttyp ausgewählt, während in der rechten Spalte die Signalbedingung oder das Ereignis festgelegt wird, bei dem das Licht aktiviert wird.

Es gibt folgende Lichttypen:

• Stetig oder blinkend rot

• Stetig oder blinkend gelb

• Stetig oder blinkend blau

• Aus
