Widget: Schaltoperationen Planung
Benutzung

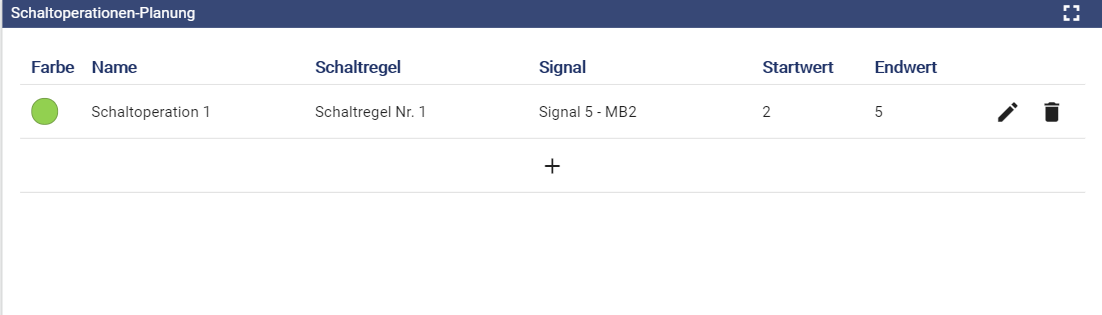

Das “Schaltoperationen-Planung”-Widget dient zur Erstellung von Schaltoperationen für einen zugehörigen Zeitschaltplan. Dieses Fenster kann auch in der Konfiguration des “Zeitschaltplan”-Widgets gefunden werden. Mithilfe dieses Widgets kann man die Schaltoperationen ganz flexibel auf dem Dashboard anpassen. Das bietet den Mehrwert, dass nicht für jede Anpassung in die Konfiguration des “Zeitschaltplan”-Widgets navigiert werden muss. Zum Erstellen einer Schaltoperation wird entweder ein analoges oder ein digitales Ausgangs-Signal benötigt.
Das Widget kann nur benutzt werden, wenn die SCADA-Lizenz das Modul “Terminplaner” beinhaltet.
![](../../__attachments/1510998992/image-20210607-132313.png?inst-v=79788394-ab26-487b-8667-1ea342d77be5)
Konfiguration

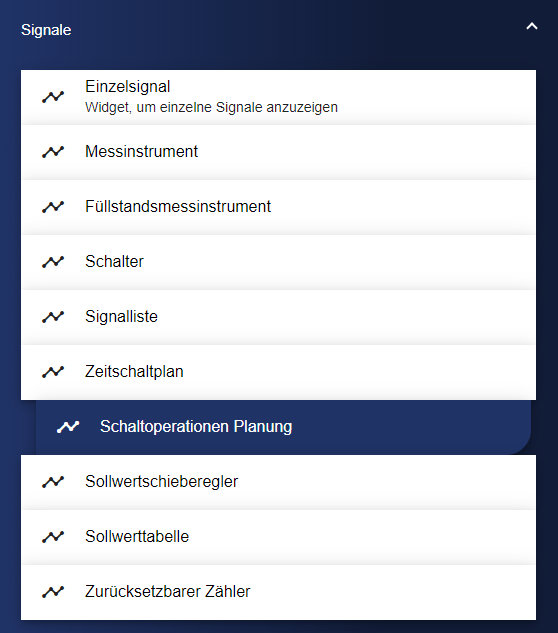

Wählen Sie das Widget Schaltoperationen aus der Kategorie Signale aus.
![](../../__attachments/1510998992/Schaltoperationen%20Planung.png?inst-v=79788394-ab26-487b-8667-1ea342d77be5)

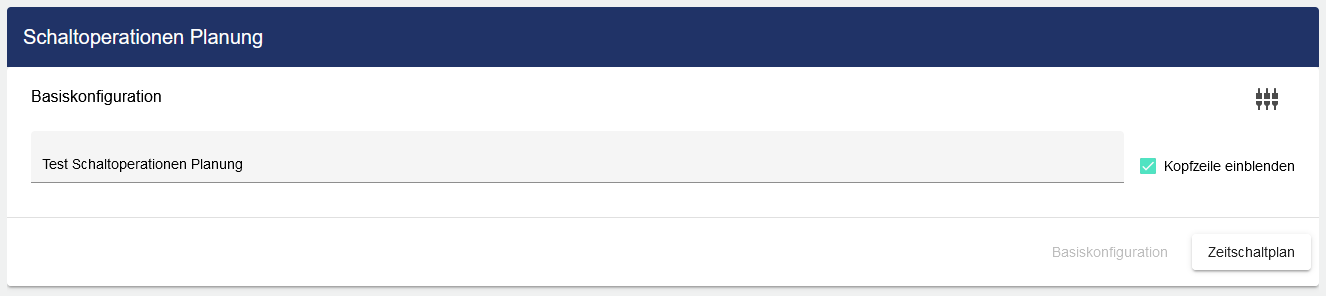

In der Basiskonfiguration der Schaltoperationen Planung vergeben Sie eine geeignete Beschriftung (Titel). Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden.
![](../../__attachments/1510998992/Schaltoperationen%20Planung%20-%20Basiskonfiguration.png?inst-v=79788394-ab26-487b-8667-1ea342d77be5)

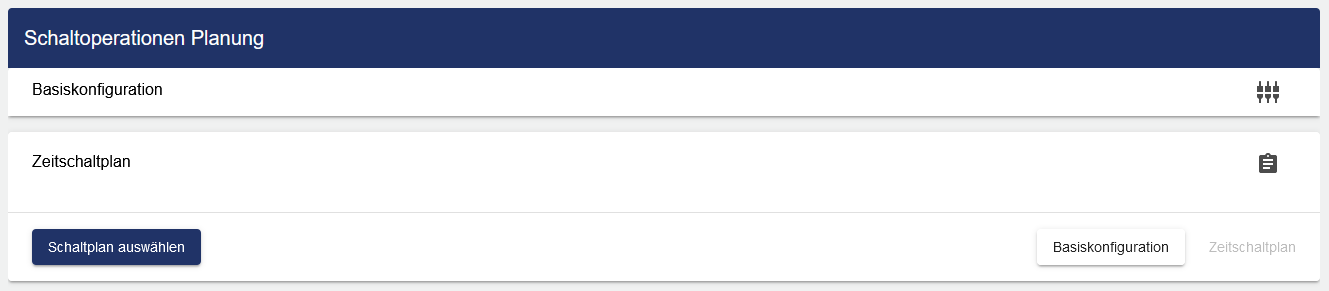

Nun müssen Sie einen Schaltplan auswählen, klicken Sie hierfür auf „Schaltplan auswählen“. Zuvor muss ein Zeitschaltplan in der Konfiguration angelegt worden sein.
![](../../__attachments/1510998992/Schaltoperationen%20Planung%20-%20Schaltplan%20ausw%C3%A4hlen.png?inst-v=79788394-ab26-487b-8667-1ea342d77be5)

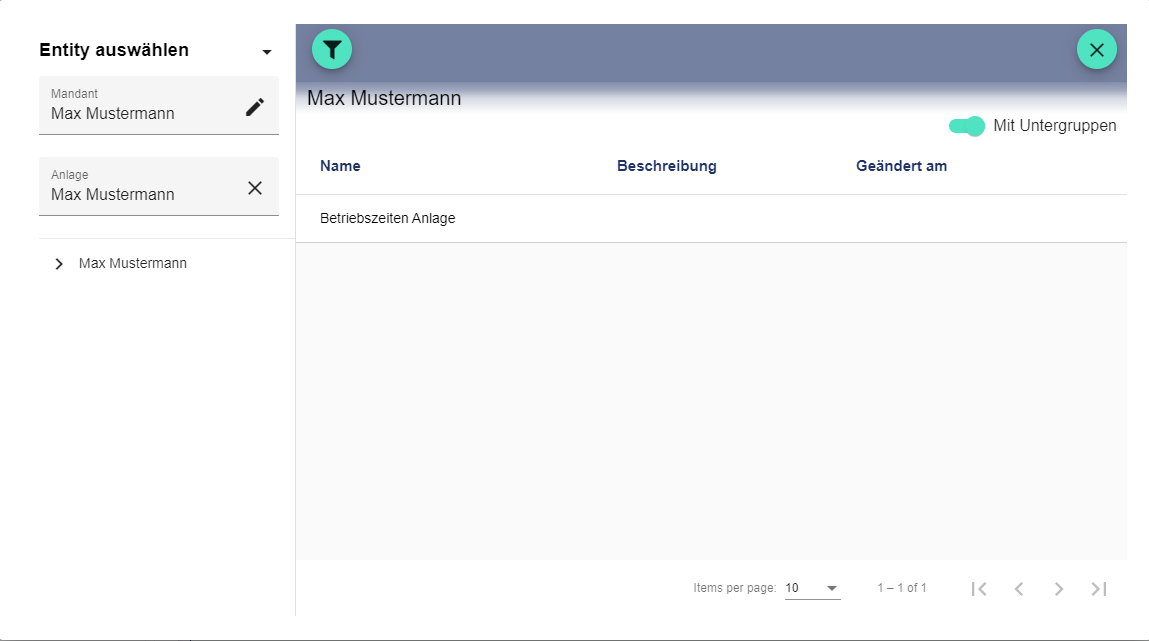

Über das Plus wird das Entity-Select Fenster geöffnet. Ein zuvor angelegter Schaltplan kann hinzugefügt werden.
![](../../__attachments/1510998992/Zeitschaltplan%20-%20Schaltplan%20ausw%C3%A4hlen%20-%20Pop%20Up.png?inst-v=79788394-ab26-487b-8667-1ea342d77be5)
Wenn Sie mit Ihrer Konfiguration zufrieden sind, können Sie diese abspeichern.
