Um JUMO Modbus Geräte über TCP/IP an das variTRON-System anschließen zu können, muss ein freier LAN-Port zur Verfügung stehen.

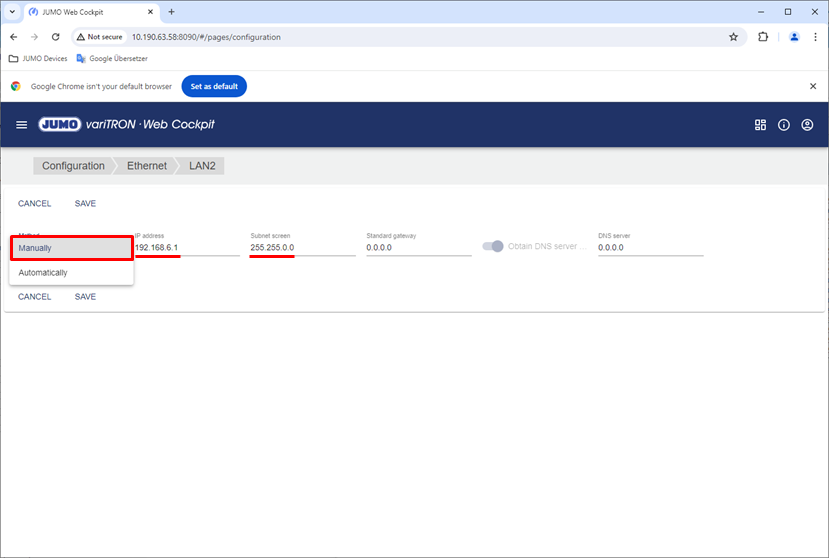

Im folgenden Beispiel wird die Netzwerkeinstellungen für den LAN2-Anschluss des variTRON-Systems über das Web Cockpit / JUMO smartWARE Setup konfiguriert. Die Methode muss auf Manuell eingestellt werden. Anschließend müssen die gewünschten Adressen für die IP-Adresse und die Subnetzmaske eingegeben werden.

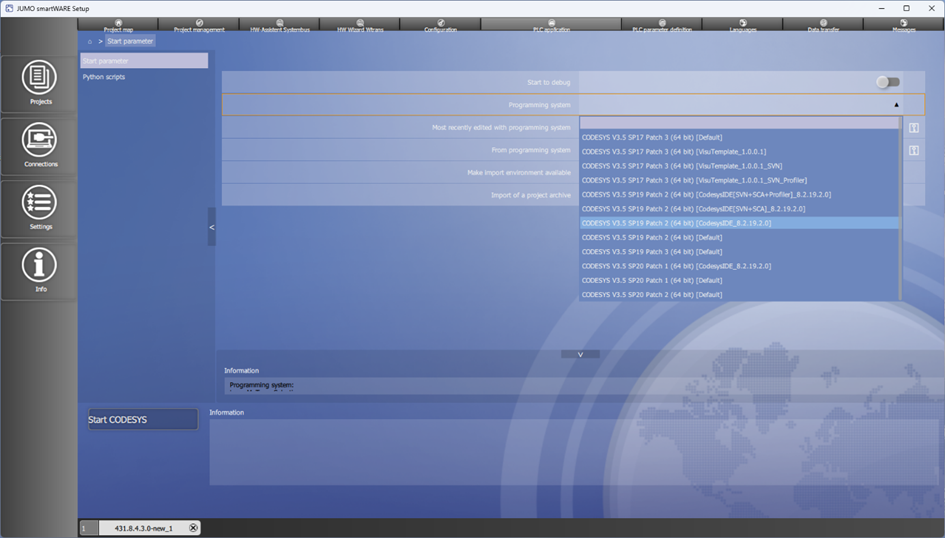

Mit smartWARE Setup ein neues/bestehendes Projekt öffnen. Das Projekt kann leer oder auch ein Visu-Template sein. Für das programming system die CODESYS Instanz auswählen, die die JUMO Modbus Geräte (Package) enthält.

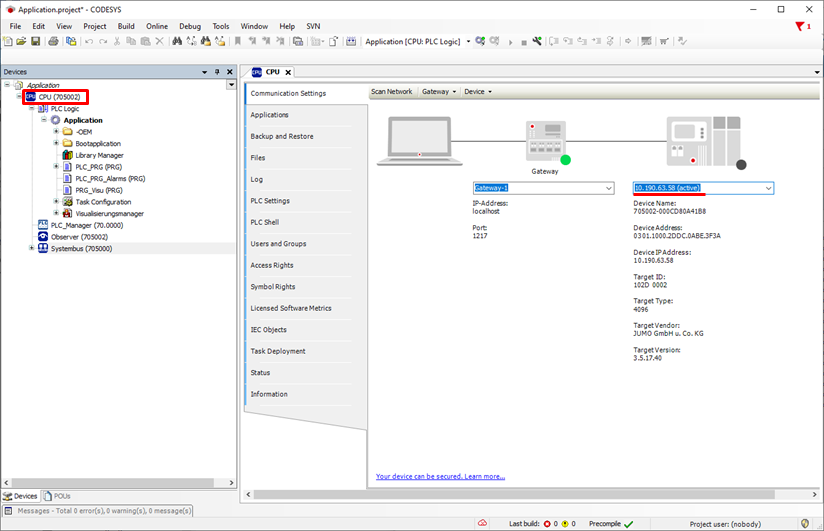

Nun müssen die CPU-Einstellungen in der SPS-Anwendung geöffnet und die IP-Adresse des variTRON-Systems eingegeben werden.

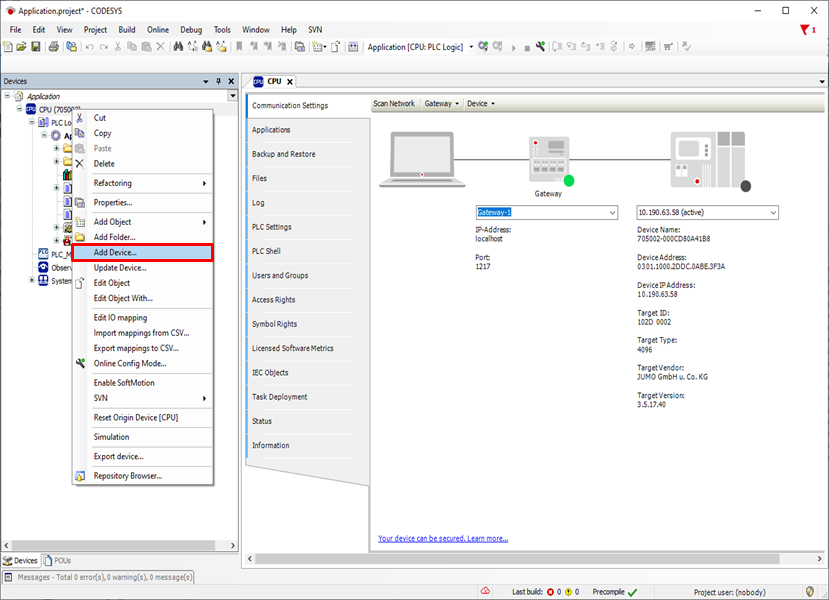

Um die Modbus TCP/IP-Schnittstelle an die CPU anzubinden, muss über die rechte Maustaste Add Device… auswählt werden.

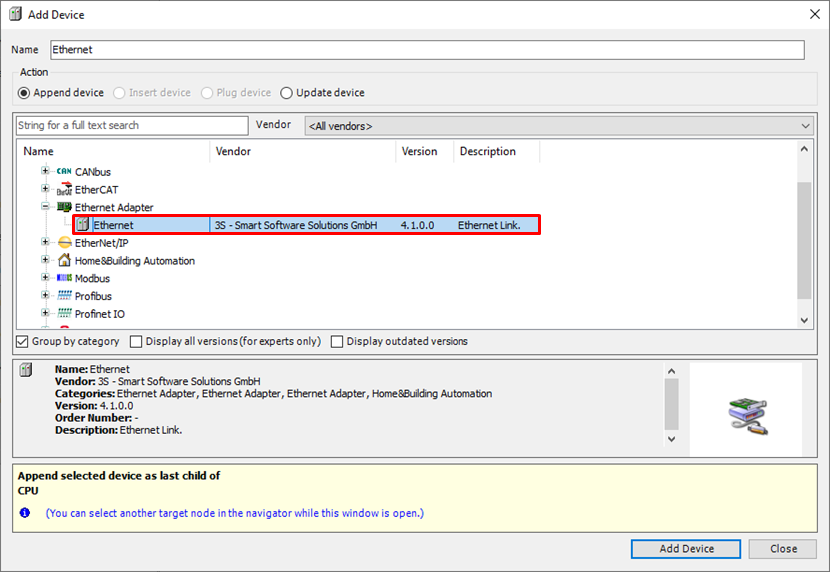

Hier muss unter Ethernet-Adapter die Ethernet-Schnittstelle hinzugefügt werden.

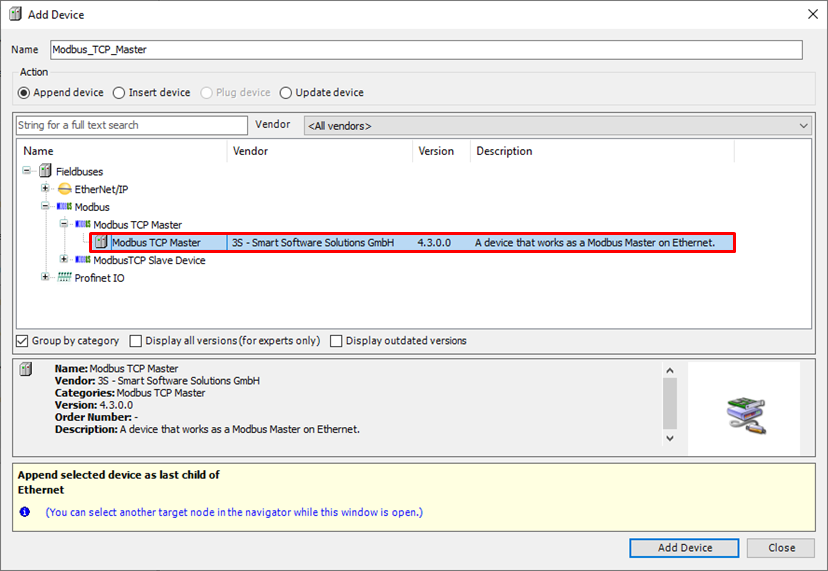

Anschließend unter Fieldbuses/Modbus TCP Master den Schnittstellentyp Modbus TCP Master hinzufügen.

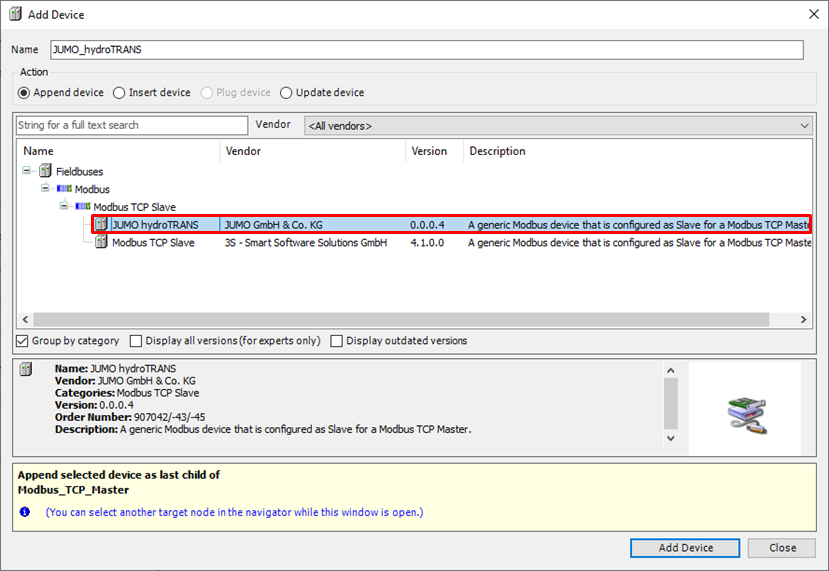

Nun kann unter Fieldbuses/Modbus/Modbus TCP Slave das gewünschte JUMO Modbus Gerät, z. B. JUMO hydroTRANS selektiert werden. Im Namensfeld oben kann ein eindeutiger Name für das Gerät eingeben werden.

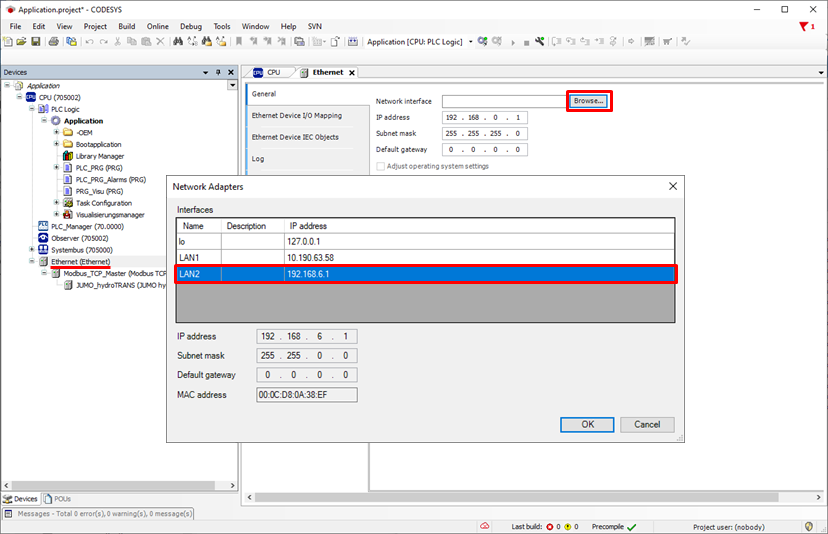

Jetzt muss noch die Ethernet-Schnittstelle dem konfigurierten LAN-Port zugewiesen werden.

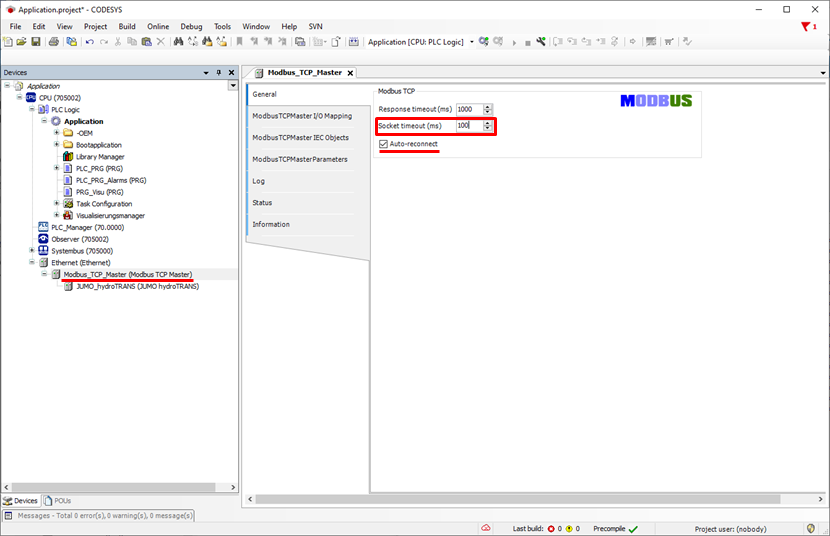

Über Modbus TCP Master sollte der Wert für Socket-Timeout auf 100 gesetzt und Auto-reconnect aktiviert werden.

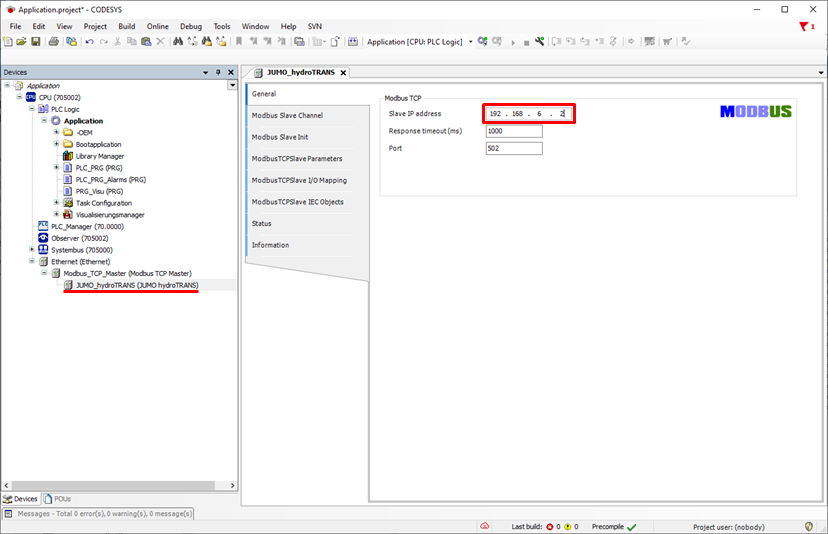

Für das JUMO Modbus Geräts muss im Feld „Slave IP address“ die IP-Adresse des Geräts
eingegeben werden.
