CODESYS Projekt öffnen und Modbus (RTU) Geräte hinzufügen

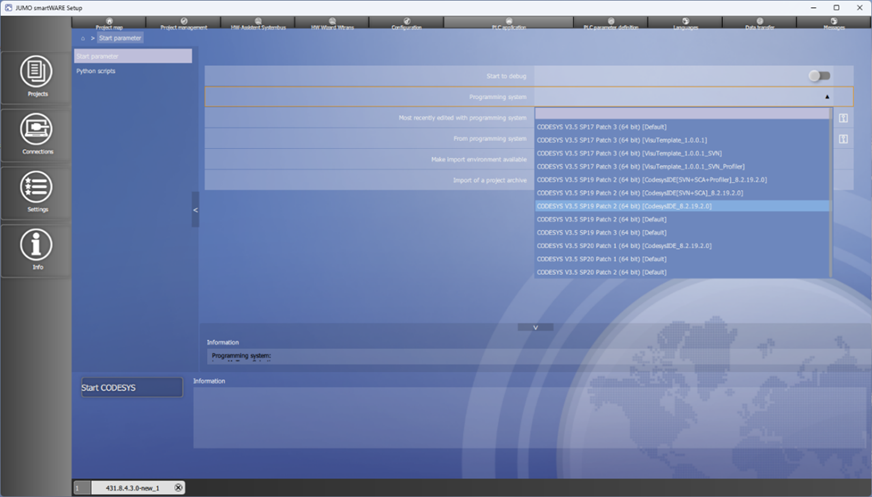

Mit smartWARE Setup ein neues/bestehendes Projekt öffnen. Das Projekt kann leer oder auch ein Visu-Template sein. Für das programming system die CODESYS Instanz auswählen, die die JUMO Modbus Geräte (Package) enthält.

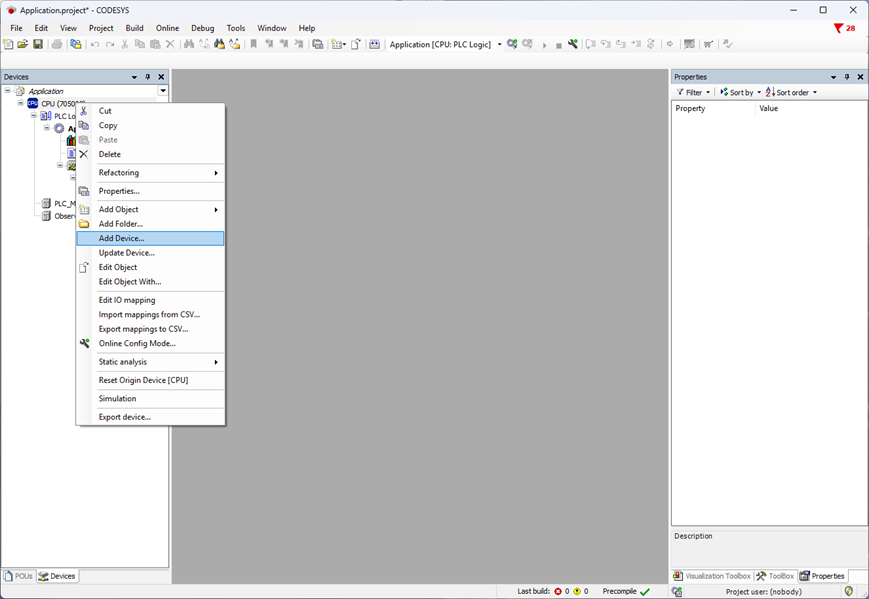

Über die rechte Maustaste Add Device… auswählen.

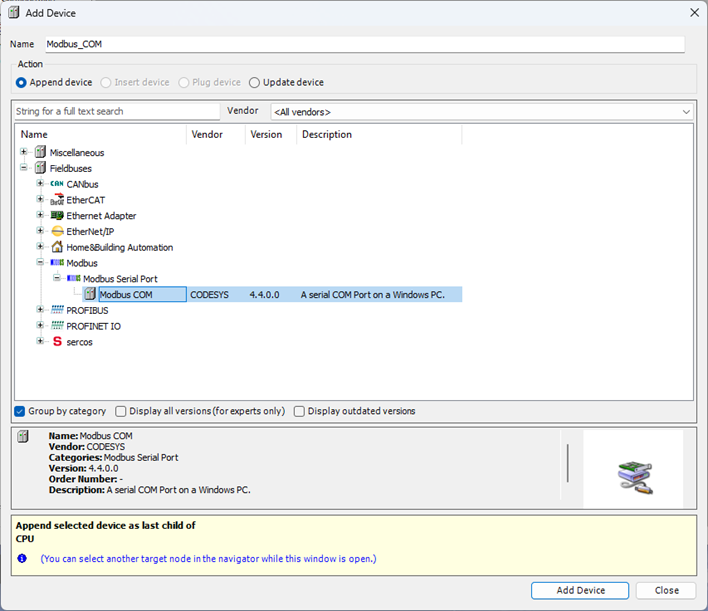

Hier die Schnittstelle Modbus Serial Port auswählen.

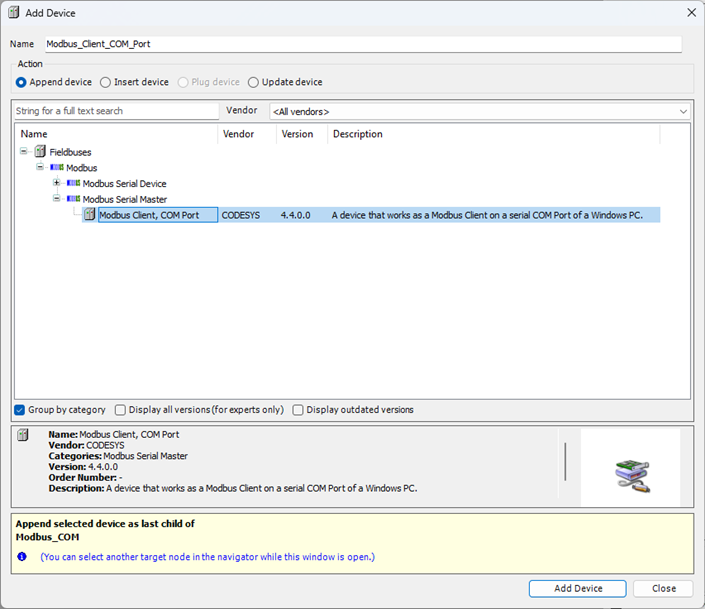

Anschließend Modbus Serial Master auswählen.

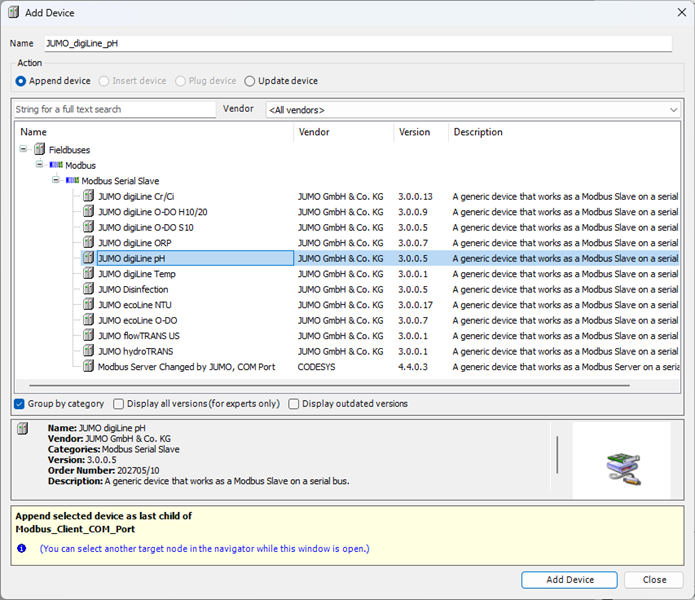

Wird nun Modbus Serial Slave ausgewählt, tauchen alle installierten Modbus-Treiber auf.

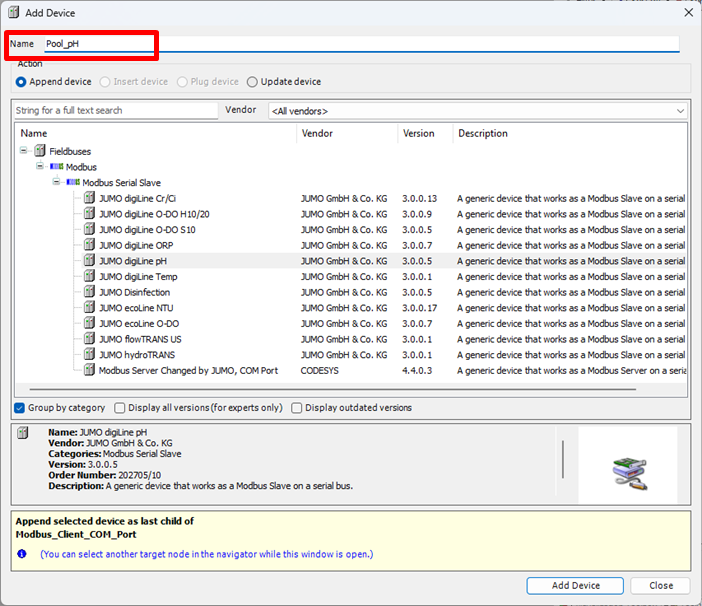

Den gewünschten Sensor anklicken und oben im Kopf einen eindeutigen Namen eingeben.

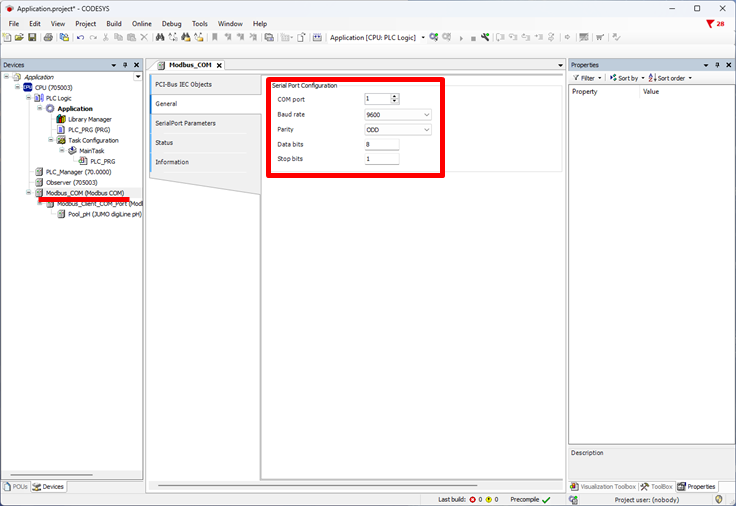

Für die serielle Schnittstelle Baudrate und Paritiät einstellen.

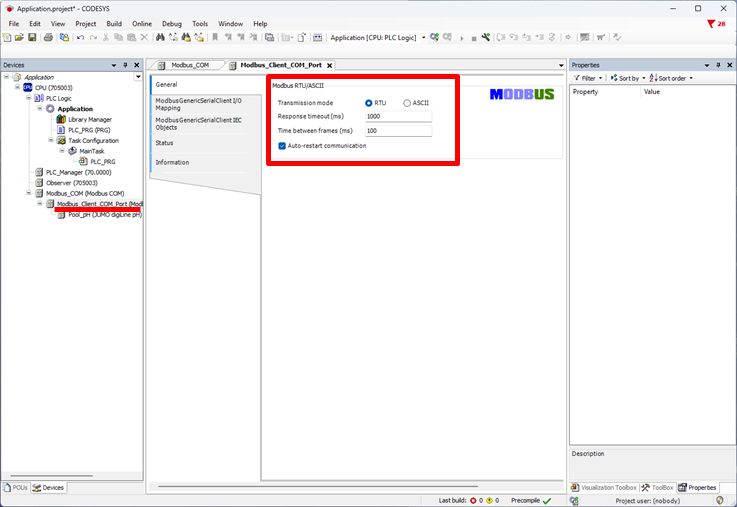

Bei Modbus Master Time between frames auf 100 ms setzen und Auto-restart communication aktivieren.

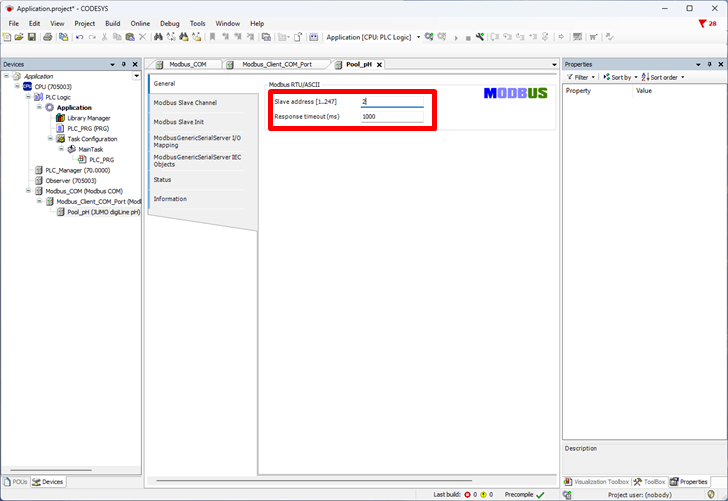

Beim Sensor die Geräteadresse eintragen.
