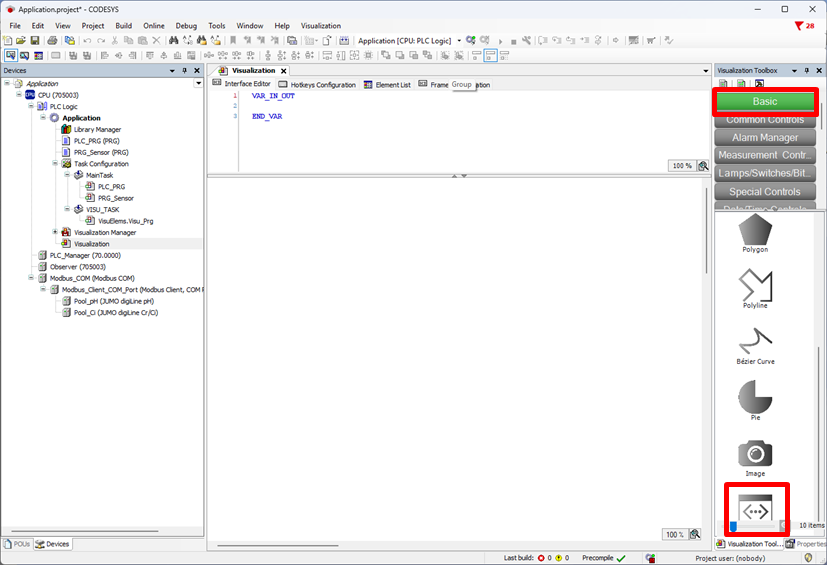

Im folgenden Beispiel wird ein individuelles Visualisierungsobjekt für den pH-Sensor gebaut. Hierfür wird aus dem Vizualization Toolbox/Basic das Frame-Objekt ins Projekt gezogen.
Nun wird als erstes der Button zum Starten der Kalibrierung hinzugefügt.

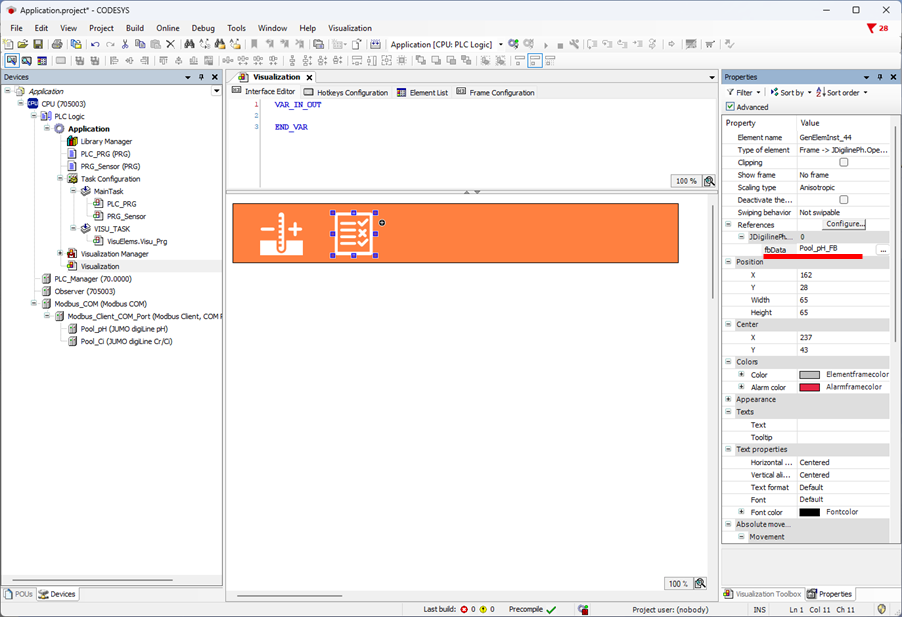

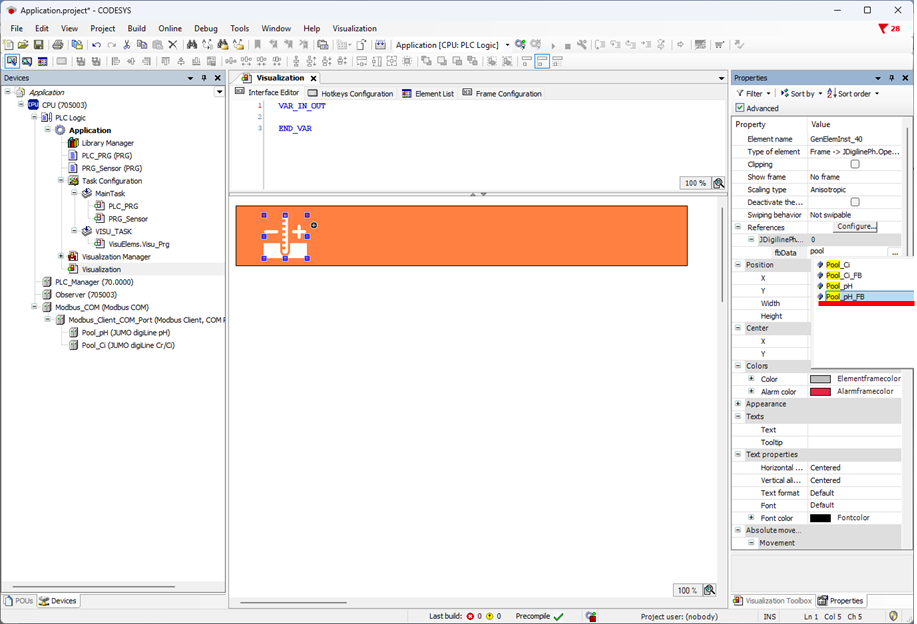

Um den Bezug zwischen Button und Sensor herstellen zu können, muss unter References der pH-Sensor + Suffix „_FB“ ausgewählt werden.

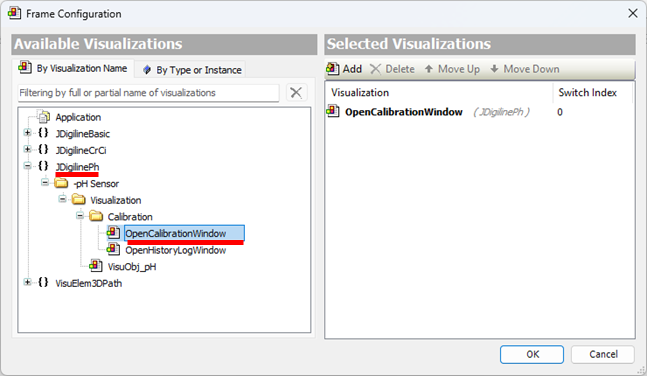

Für den Button zum Aufrufen des Logbuchs wird identisch verfahren.

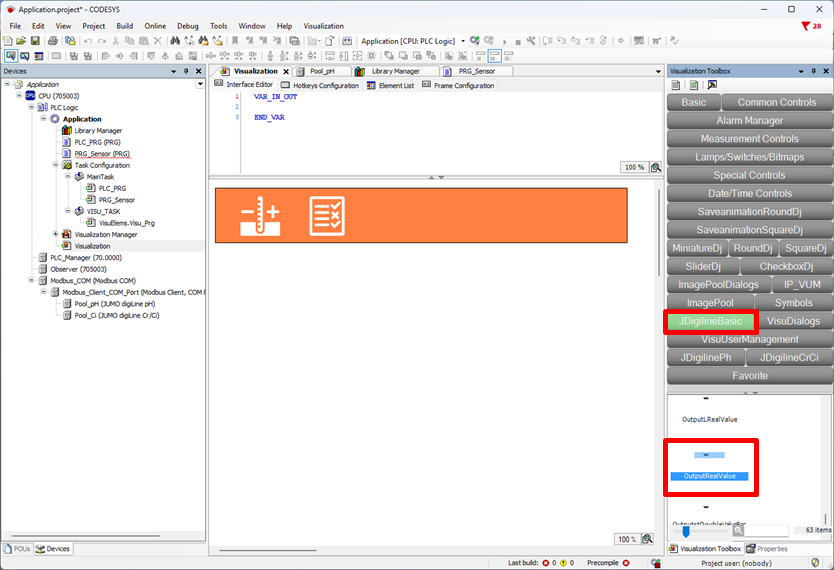

Um den pH-Wert anzuzeigen gibt es mehrere Wege. Im folgenden Beispiel wird aus der JDigilineBasic das Objekt OutputRealValue verwendet.

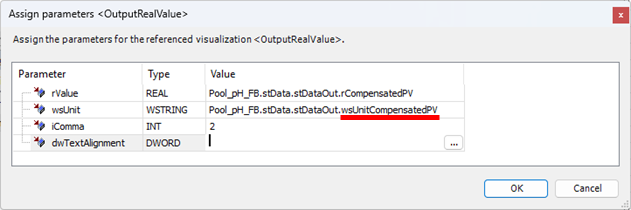

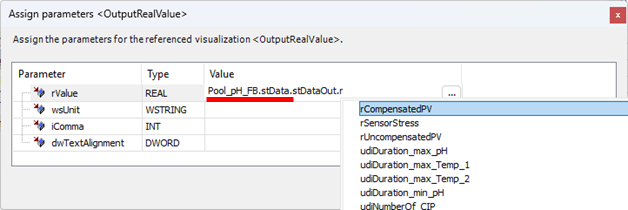

Dieses Objekt benötigt für die korrekte Darstellung des Wertes, folgende Information: Wert, Einheit und die Kommastelle. In das Feld für rValue muss der Sensorname <DeviceName>_FB.stData.stDataOut eingetippt werden. Anschließend bekommt man eine Auswahl von möglichen Variablen.
Die Einheit bringt die Variable wsUnitCompensatedPV mit. Möchte man den Wert nur mit zwei Kommastellen darstellen, dann gibt man für iComma den Wert 2 ein.

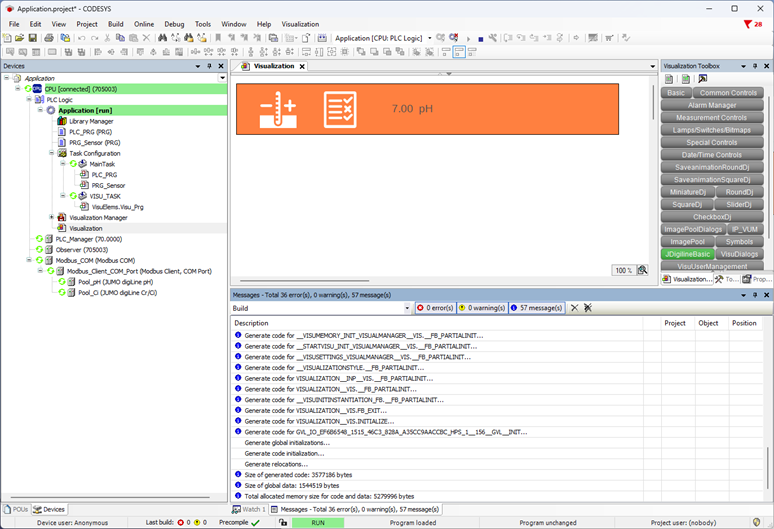

Überträgt man das Projekt in den variTRON, sieht man die gewünschte Darstellung des Werts. Auch die Buttons können jetzt benutzt werden.
Man kann im eigenen Objekt viel mehr Information anzeigen, wenn man folgendes eintippt:

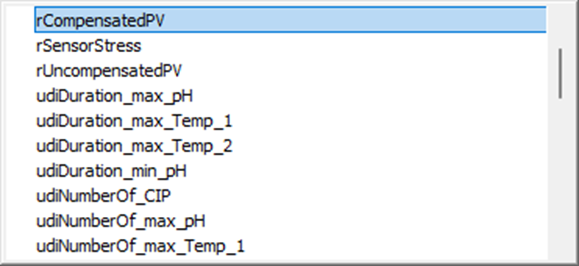

Mit <DeviceName>_FB.stData.stDataOut bekommt man eine Auswahl von möglichen Sensorinformationen.
