Ab Firmware 9 ist die Recorder View (Schreiberfunktion) integriert. Die Umschaltung erfolgt zwischen der CODESYS-UI und der Geräte-UI.
Wechsel zur Geräte-UI

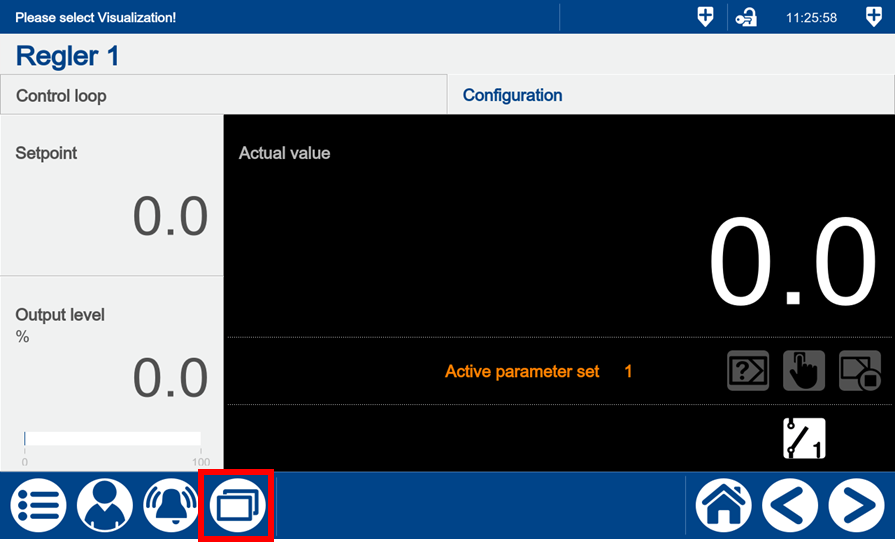

Die Umschaltung in die Geräte-UI ist über das „Visualisierungs-Menü“ am Display des variTRON 500 touch möglich.

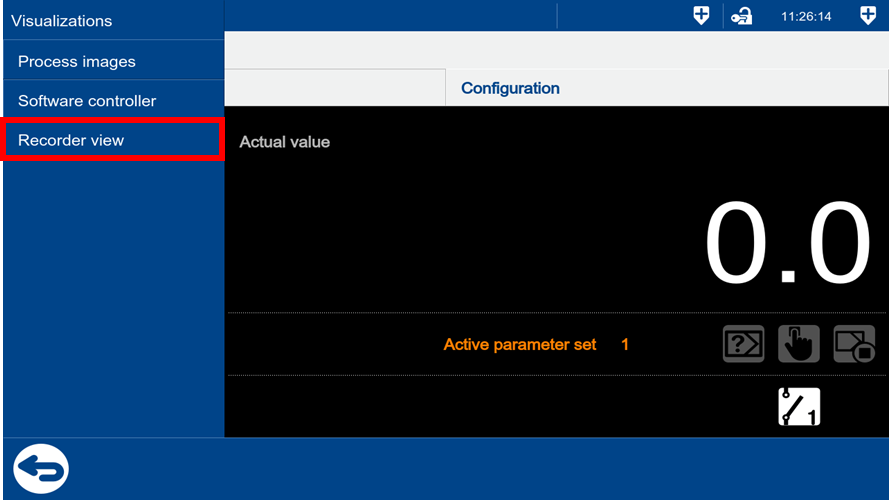

Den Menüpunkt „Recorder view“ auswählen. Dieser Menüpunkt ist nur am Gerätedisplay sichtbar, nicht in der Web-Ansicht.
Nach Auswahl von „Recorder view“ erfolgt der Wechsel von der CODESYS- zur Geräte-UI. Die Menüleiste ist nun anders gestaltet und ein-/ausblendbar.

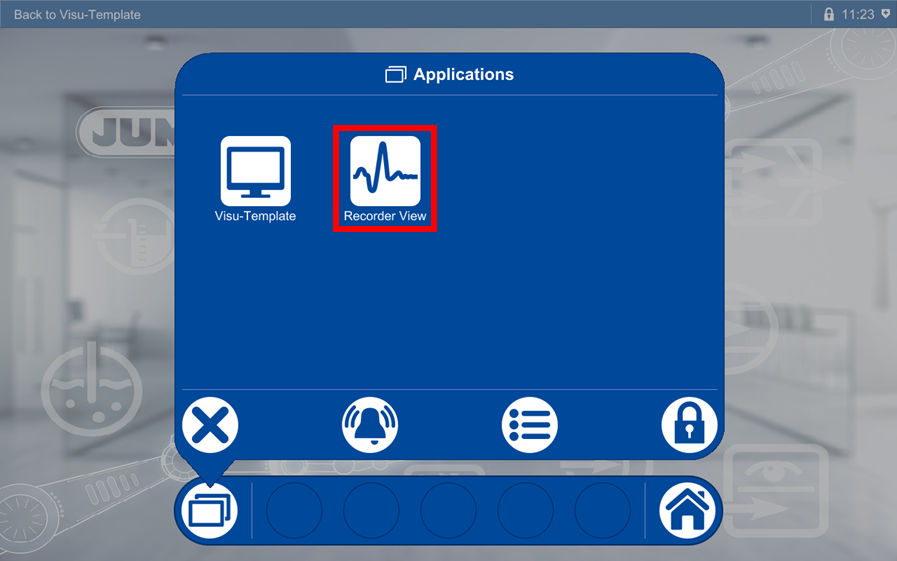

In der Menüleiste die Visualisierung öffnen. Die Menüpunkte werden als Icons angezeigt. Die Recorder View durch Klick auf das entsprechende Icon aufrufen.

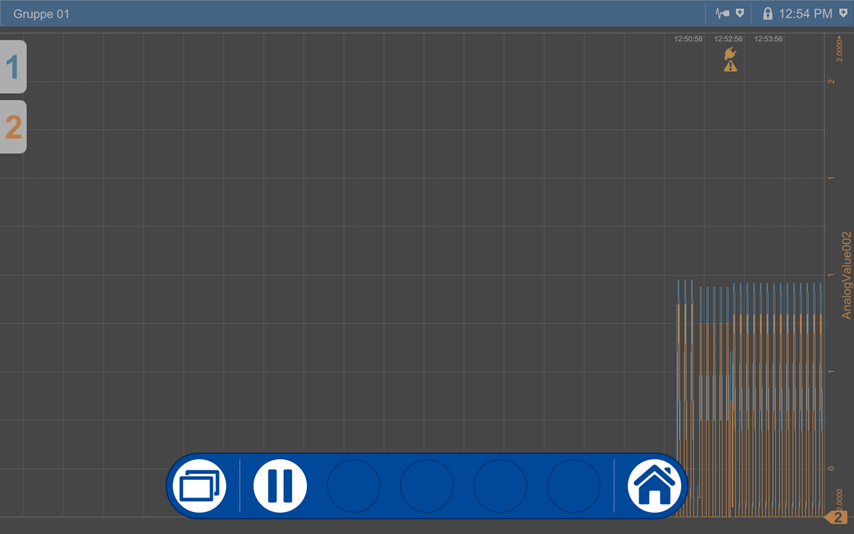

Beispiel einer Recorder View mit zwei Analogsignalen:
Zurück zur CODESYS-UI
In der Geräte-UI die Visualisierung über die Menüleiste öffnen. Den Button „Visu-Template“ auswählen.

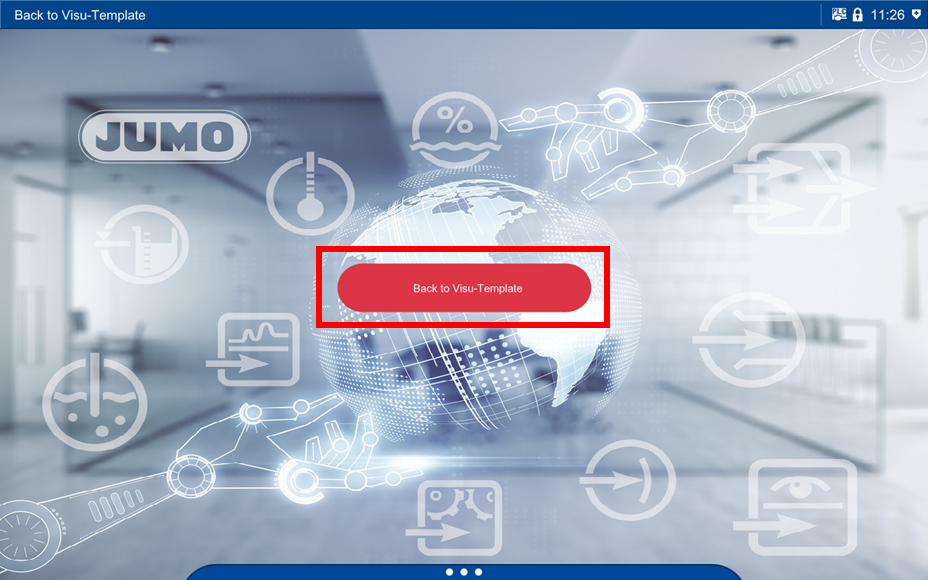

Im angezeigten Bild den Button „Back to Visu-Template“ betätigen, um zur CODESYS-UI zurückzukehren.
