Dashboard (Konfiguration)

Das Dashboard ist das zentrale Element zum Steuern und Visualisieren von Prozessinformationen in Form von Widgets.

Die Einrichtung eines Dashoboards ist die Basis für die weitere Nutzung der JUMO smartWARE SCADA. Die Erstellung eines Dashboard und des/der dazugehörigen Tableau/s ist im Kapitel Einrichtung Dashboard näher beschrieben.

1. Über das Plus neues Dashboard anlegen

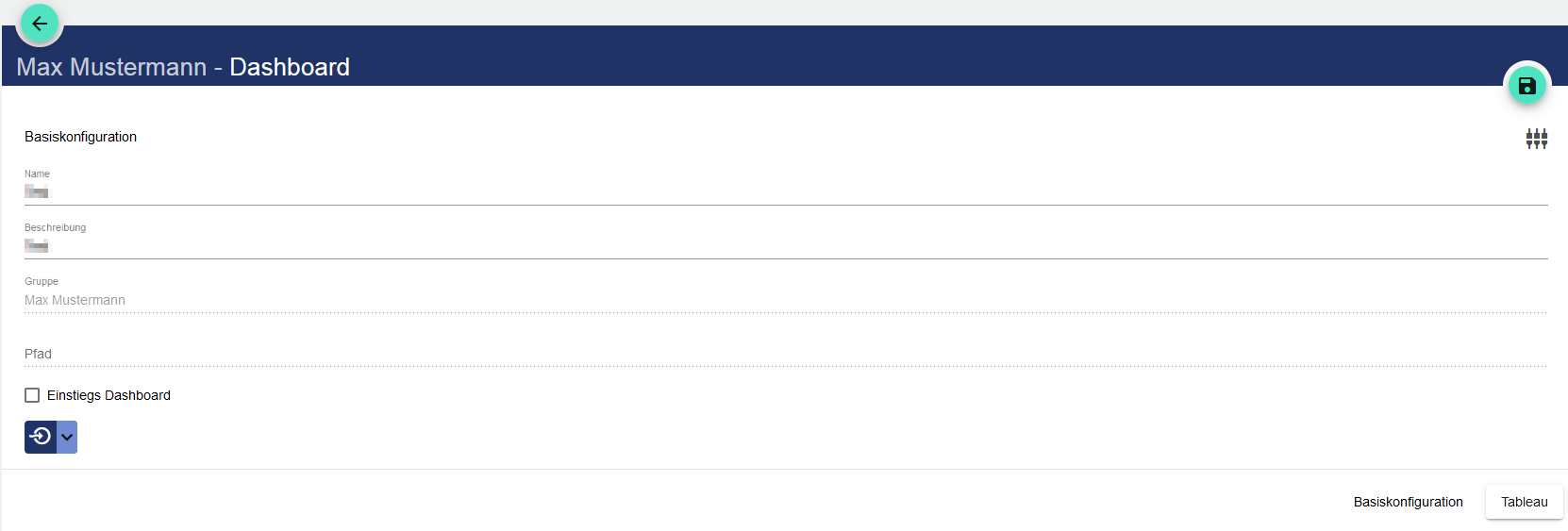

2. Name des Dashboards in der Basiskonfiguration vergeben. Das Feld Beschreibung ist optional nutzbar. Das Dashboard kann außerdem als “Einstiegs-Dashboard” angelegt werden. Somit greift man immer über dieses Dashboard auf die weiteren Informationen zu.

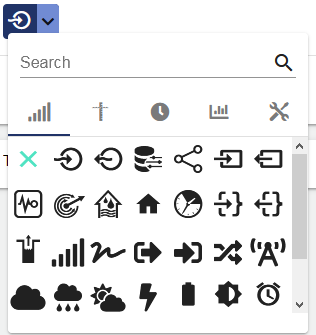

1. Optional gewünschtes Icon aus dem Menü auswählen.



2. Über das Disketten-Symbol das Dashboard abspeichern.

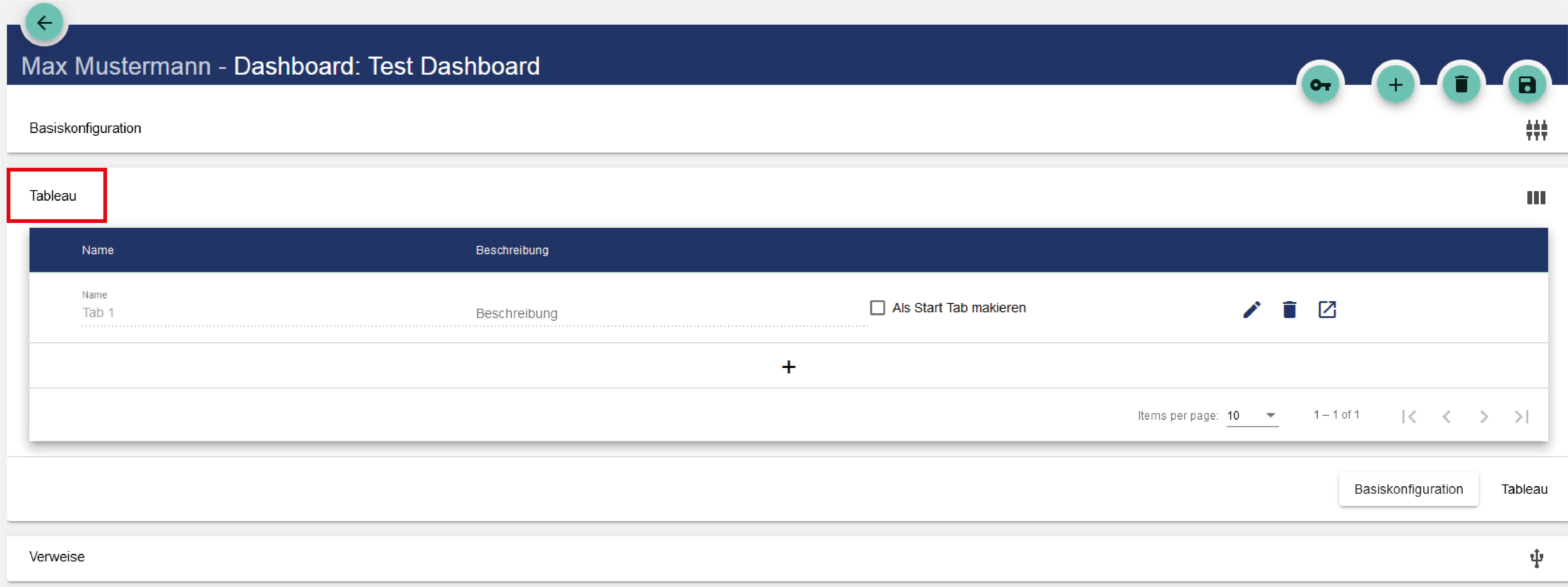

3. Das Tableau kann entweder direkt bei der Erstellung des Dashboards angelegt werden oder im Nachgang über die Bearbeitung des bestehenden Dashboards.

4. Bedingung für ein neues Dashboard ist immer ein Tableau.



Der Name dient dazu ein Tableau an einem späteren Zeitpunkt wieder identifizieren zu können.
