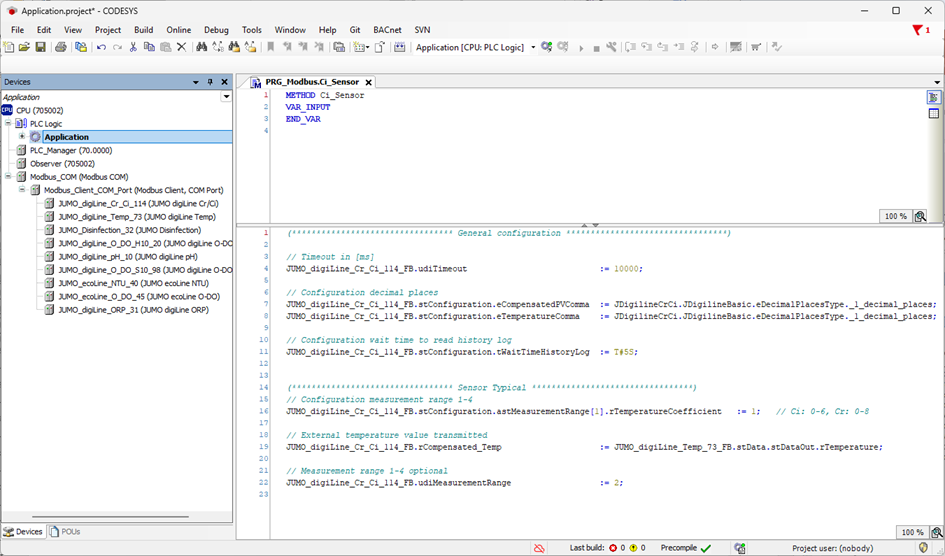

Allgemeine Konfiguration
|
Timeout |
Ist der Defaultwert (10000 ms) zu klein oder zu groß (je nach Anzahl Geräte an der Schnittstelle) kann dieser angepasst werden. |
|
Kommastelle |
Die Nachkommastelle, der im Visu-Objekt dargestellten Werte, können hier verändert werden. |
|
WaitTimeHistoryLog |
Ist der Defaultwert (8 s) zu klein oder zu groß (je nach Anzahl Geräte an der Schnittstelle) kann dieser angepasst werden. |
Gerätespezifische Konfiguration und Parametrierung
|
TemperatureCoefficent |
Für jeden einzelnen Messbereich [1-4] kann der Koeffizienzwert angepasst werden. Für den Sensortyp Ci können Werte von 0 bis 6 und für den Sensortyp Cr von 0 bis 8 vorgegeben werden. |
|
Compensated-Temp |
Hierüber kann dem Gerät ein Temperaturwert zugewiesen werden. Der Sensor muss demensprechend über die DSM-Software konfiguriert sein. |
|
MeasurementRange |
Hierüber kann zwischen den vier Messbereichen (Anzeige im Visu-Objekt) umgeschaltet werden. |
Kalibrierung
Zum Starten der Kalibrierung den Button drücken.

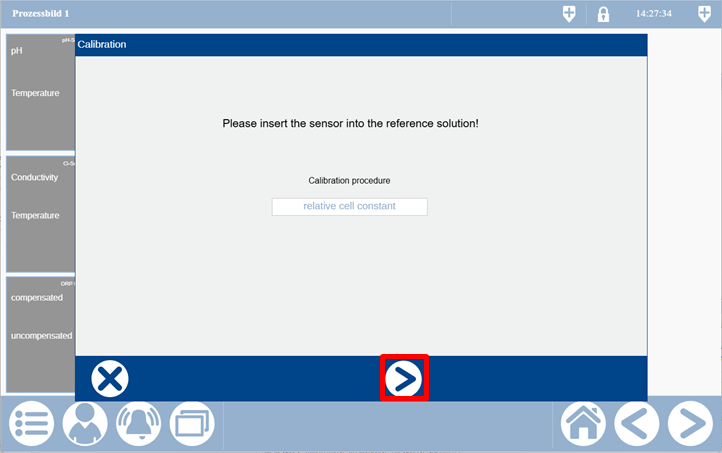

Da der Cr/Ci-Sensor nur eine Kalibrierprozedur (relative Zellkonstante) kann gleich in den nächsten Schritt gesprungen werden.

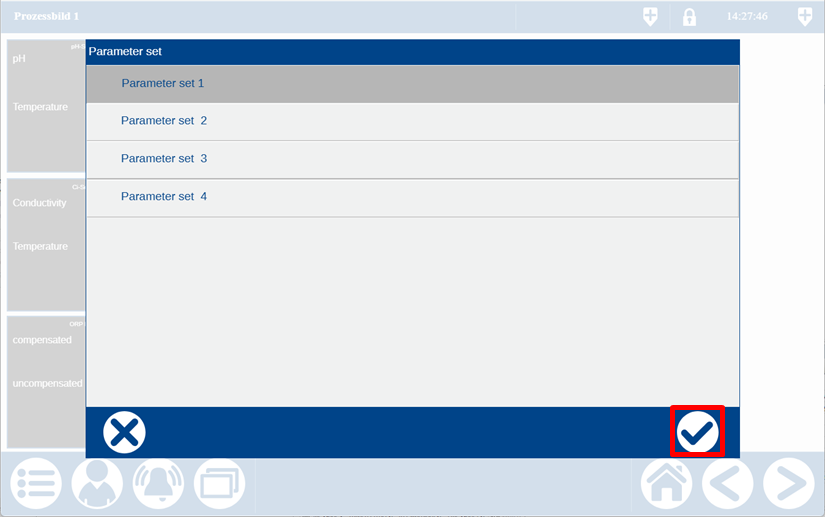

Als erstes muss der Parametersatz ausgewählt werden.
Hier stehen vier Parametersätze zur Auswahl.

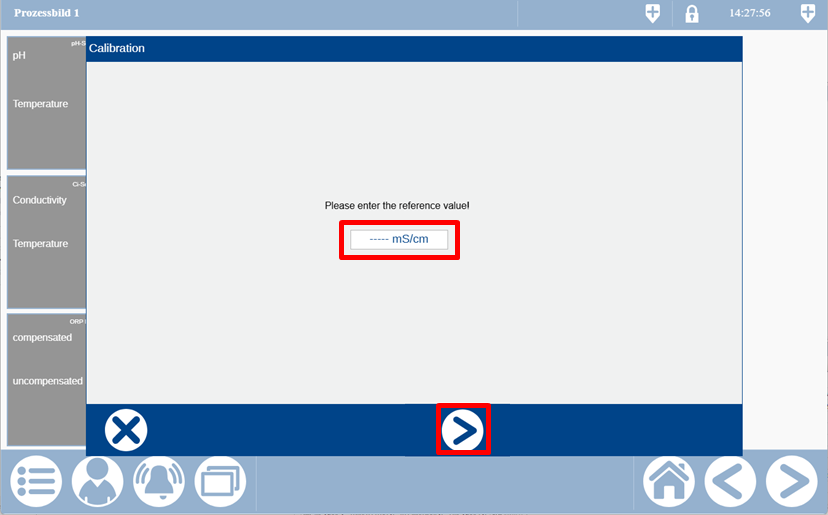

Als nächstes muss der Referenzwert eingeben werden. Erst nach Eingabe eines gültigen Werts kann in den nächsten Schritt gewechselt werden.

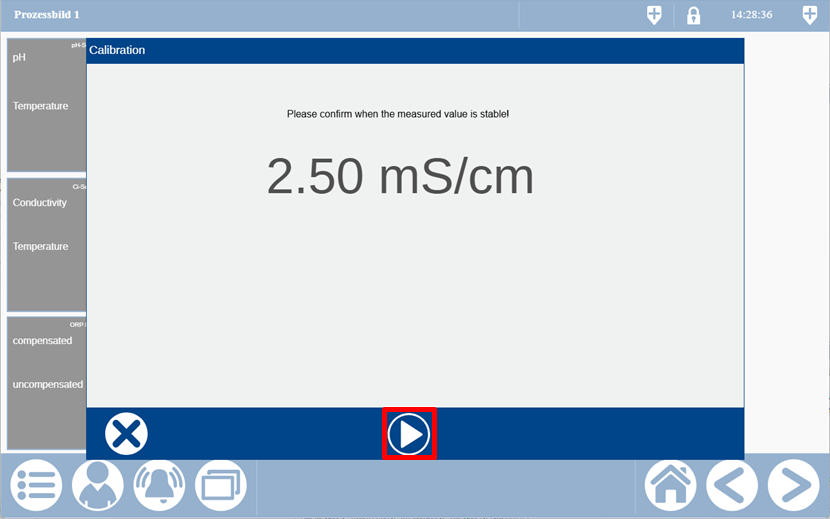

Erst wenn der angezeigte Wert stabil ist, kann in den nächsten Schritt gesprungen werden.

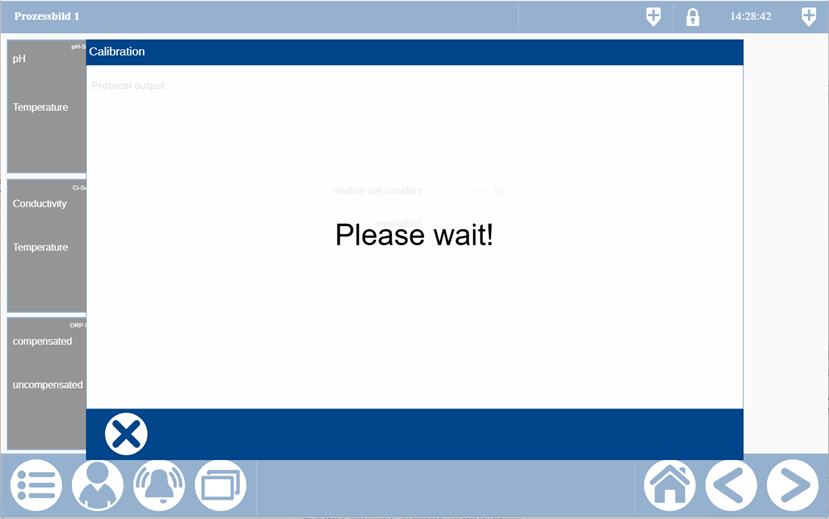

Der Sensor braucht einen Moment um die Kalibrierdaten intern zu verarbeiten.

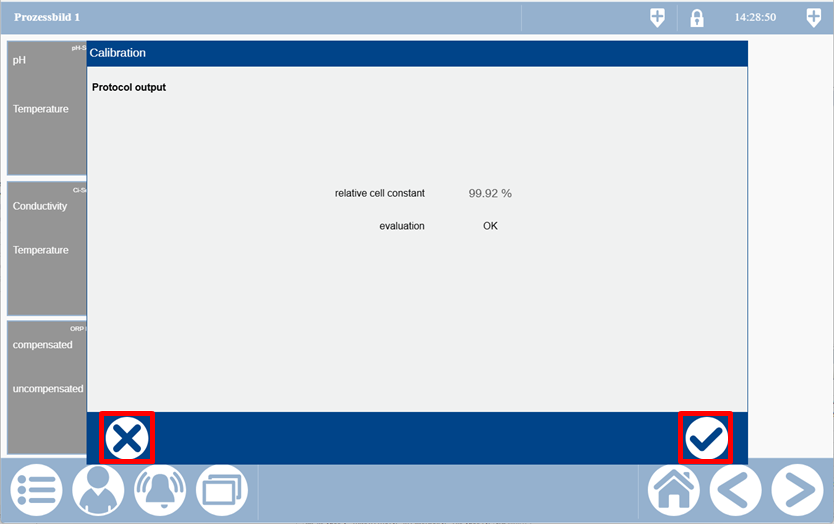

Wenn die Verarbeitung abgeschlossen ist wird das Ergebnis angezeigt. Nun kann über die Buttons die Kalibrierung übernommen oder aber auch abgelehnt werden.
