Programmkanal

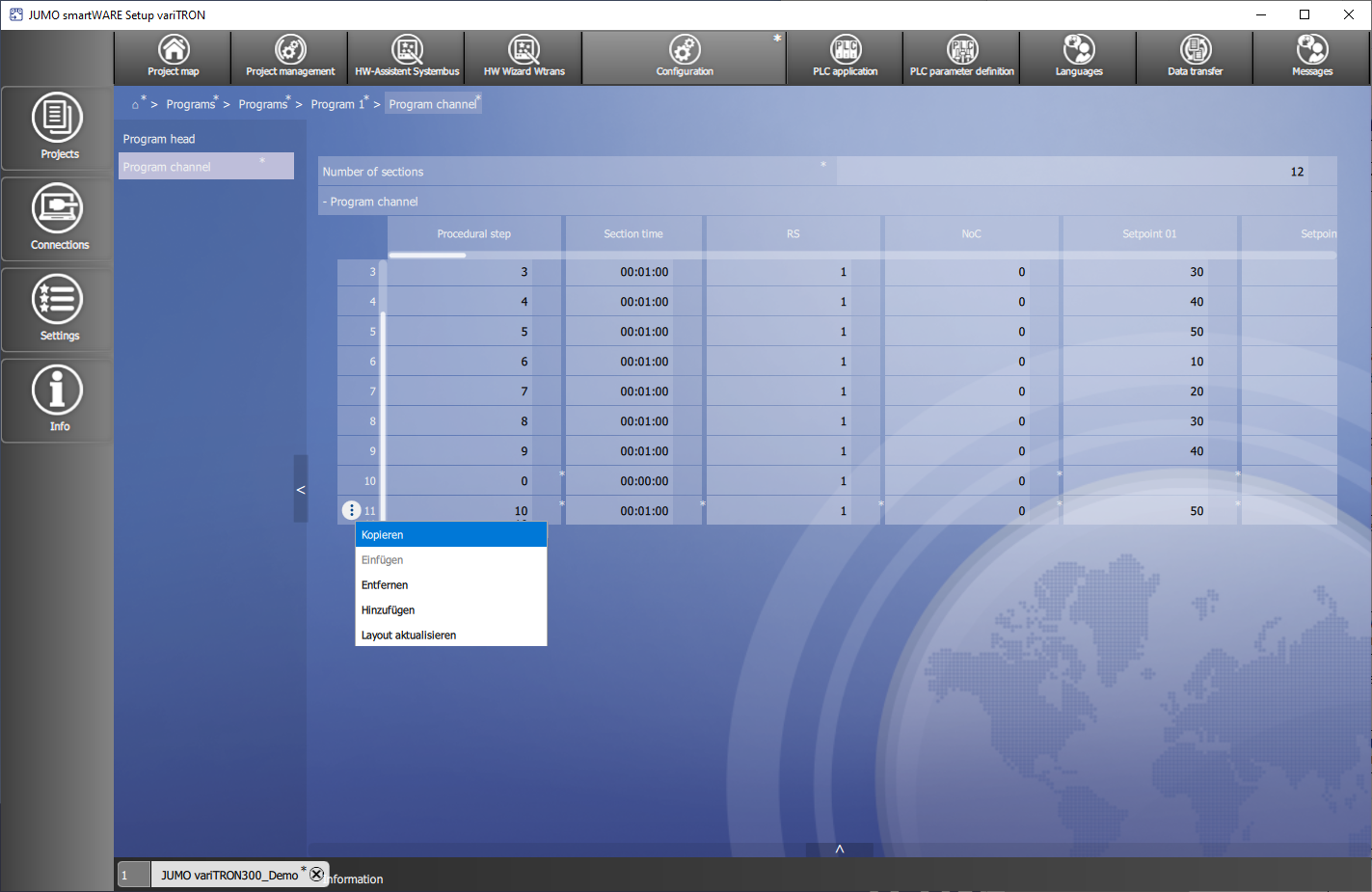

In smartWARE Setup wird im Bereich Configuration unter :Haus: > Programs > Programs > Program x > Program channel das Programm bearbeitet.

Jeder Abschnitt verfügt über den :weiterFunktion: - Button, worüber der Abschnitt kopiert/eingefügt, entfernt oder ein neuer Abschnitt hinzugefügt werden kann.



Parameter

Auswahl/Einstellung

Beschreibung

Number of sections

0…300

Die Anzahl bestimmt, wie viele Abschnitte im Programm abgearbeitet werden.

Verfahrensschritt

0…300

Optional. Im Standard-Programmgeber wird diese Auswahl nicht ausgewertet.

Abschnittszeit

max. 99:59:59 hh:mm:ss

Dauer des Programmabschnitts.

RS (Repeat section)
Startabschnitt

1…300

Nummer des Programmabschnitts, der
zusammen mit den nachfolgenden
Abschnitten wiederholt wird.

NoC (Number of cycles)
Zyklenanzahl

0…99

Anzahl der Wiederholungen eines Programmabschnitts (bzw. mehrerer
zusammenhängender Programmabschnitte).

Sollwert 1…30

-1000000…+1000000
Die Grenzen sind abhängig von den
zulässigen minimalen und maximalen Sollwerten 1 bis 30 des Programmgebers.

Sollwert 1 bis Sollwert 30.

Tol low (Lower limit of
tolerance band)
Untere Toleranzbandgrenze

-1000000…+1000000
Die Grenzen sind abhängig von der
zulässigen minimalen und maximalen
unteren Toleranzbandgrenze des Programmgebers.

Unterer Grenzwert für die Toleranzbandüberwachung
von Sollwert 1.

Tol high
(Upper limit of
tolerance band)
Obere Toleranzbandgrenze

-1000000…+1000000

Die Grenzen sind abhängig von der
zulässigen minimalen und maximalen
oberen Toleranzbandgrenze des Programmgebers.

Oberer Grenzwert für die Toleranzbandüberwachung
von Sollwert 1.

Steuerkontakte

Aus (Schalter)

Ein

Steuerkontakt ist aktiv.

Steuerkontakt ist nicht aktiv.
