Mit Hilfe der “Gehe zu”-Funktion ist es möglich zu einem, vom User definierten, Wert innerhalb der Prozesswert-Tabelle zu springen.
Die “Gehe zu”-Funktion wurde so konfiguriert, dass lediglich in "sichtbaren" Kanälen gesucht wird. Das heißt, ausgeblendete Kanäle werden nicht berücksichtigt.

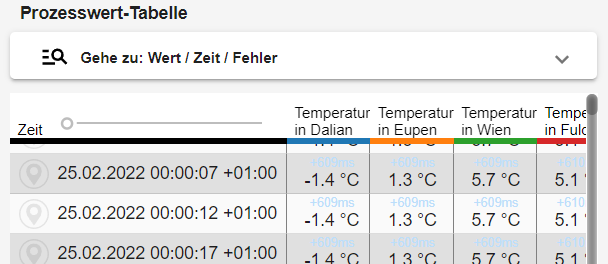

Per Klick auf das Panel Gehe zu: Wert / Zeit / Fehler öffnet sich die “Gehe zu”-Funktion.

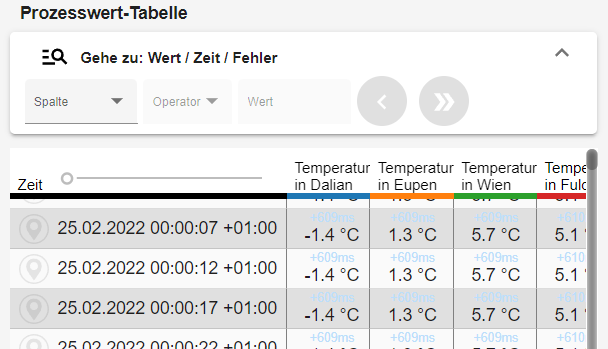

Zu Beginn ist lediglich das Feld “Spalte” aktiv. Dort kann zwischen folgenden Spalten gewählt werden:
-
Zeit
-
Alle sichtbare Spalten
-
Analoge Kanäle
-
Digitale Kanäle
Der Titel des der “Gehe zu”-Funktion passt sich an die ausgewählte Spalte an.
Wird das “Gehe zu”-Panel geschlossen, merkt sich die Funktion die gesetzten Werte und bei erneutem öffnen können diese weiter verwendet werden.
Kanäle, die über das Malkasten-Icon ausgeblendet werden, sind weder in der Prozesswert-Tabelle, noch in der “Gehe zu”-Funktion sichtbar!
Spalte: Zeit
|
Operator |
Definition |
|---|---|
|
Gleichheit |
Nur Treffer, wenn Datum existiert |
|
Ungefähr |
Treffer, wenn Datum existiert; Wenn Datum nicht existiert, wird das nächstfolgende Datum ausgewählt |
|
Taktwechsel |
Treffer, wenn Periode/Takt wechselt → Bsp.: Anfangs sekündliche Zeitstempel, dann nur noch alle 30 Sekunden |

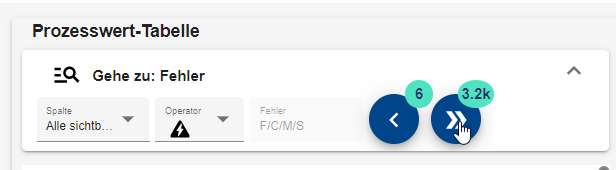

Spalte: Alle sichtbaren Spalten
|
Operator |
|
|---|---|
|
Fehlersuche |
Fehlerkürzel werden angezeigt |
Spalte: Analoge Kanäle
|
Operator |
Definition |
|---|---|
|
Gleichheit |
Treffer, wenn der Wert existiert |
|
Übergang |
Treffer, wenn Wertüber-/ unterschreitung |
|
Wertüberschreitung |
Treffer, wenn der Wert überschritten wird |
|
Wertunterschreitung |
Treffer, wenn der Wert unterschritten wird |
Spalte: Digitale Kanäle
|
Operator |
Definition |
|---|---|
|
Gleichheit |
Treffer, wenn der Wert existiert |
|
Wertüberschreitung |
Treffer, wenn der Wert überschritten wird |
|
Wertunterschreitung |
Treffer, wenn der Wert unterschritten wird |
Zahlendarstellung Badge
|
|
Zahlendarstellung |
|---|---|
|
bis 999 |
1
|
|
1.000 bis
|
1k
|
|
1.000.000 bis
|
1M
|
|
ab 10.000.000 |
10M+ |
