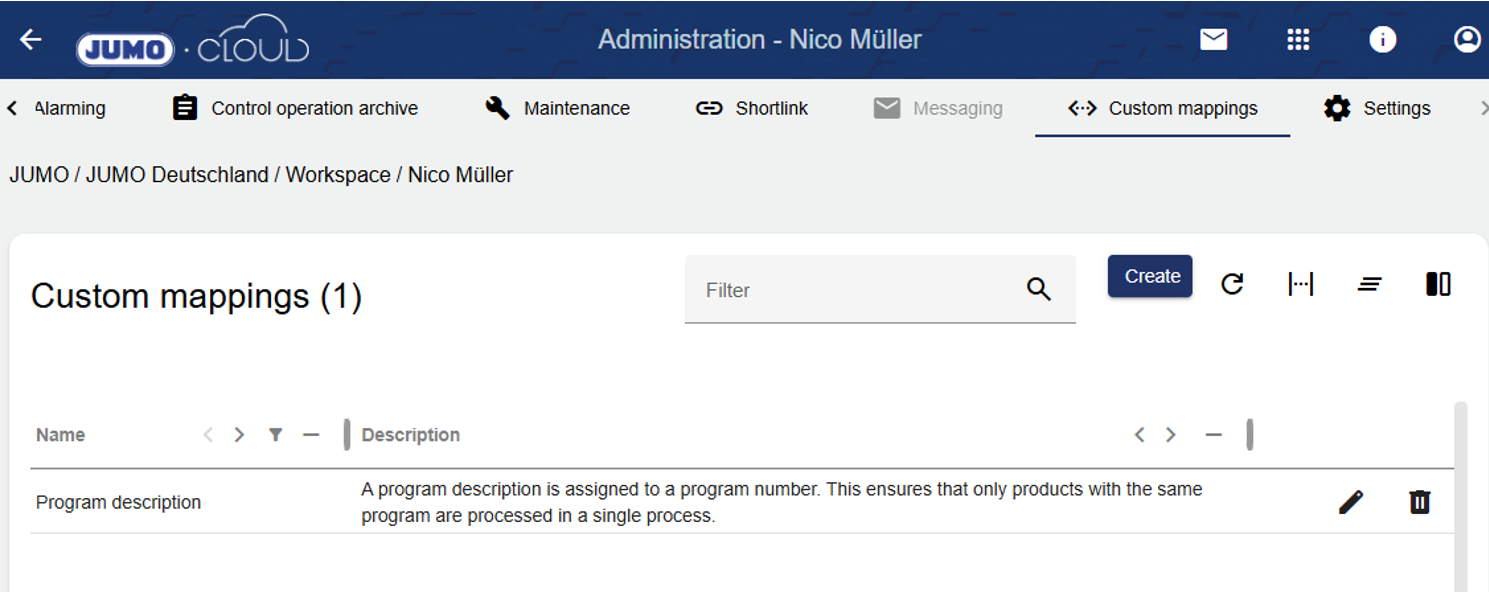

Mit der Benutzerdefinierten Zuordnung ist es möglich, eine Zuordnung von Text und Wert in Form einer Tabelle durchzuführen. Sie kann als Metadatenfeld/ Kopfdatenfeld innerhalb der Chargendefinition ausgewählt werden. Die Funktion wird für den End-Anwender im Widget: Chargensteuerung (für Multichargen) benötigt.
Use Case Multicharge:

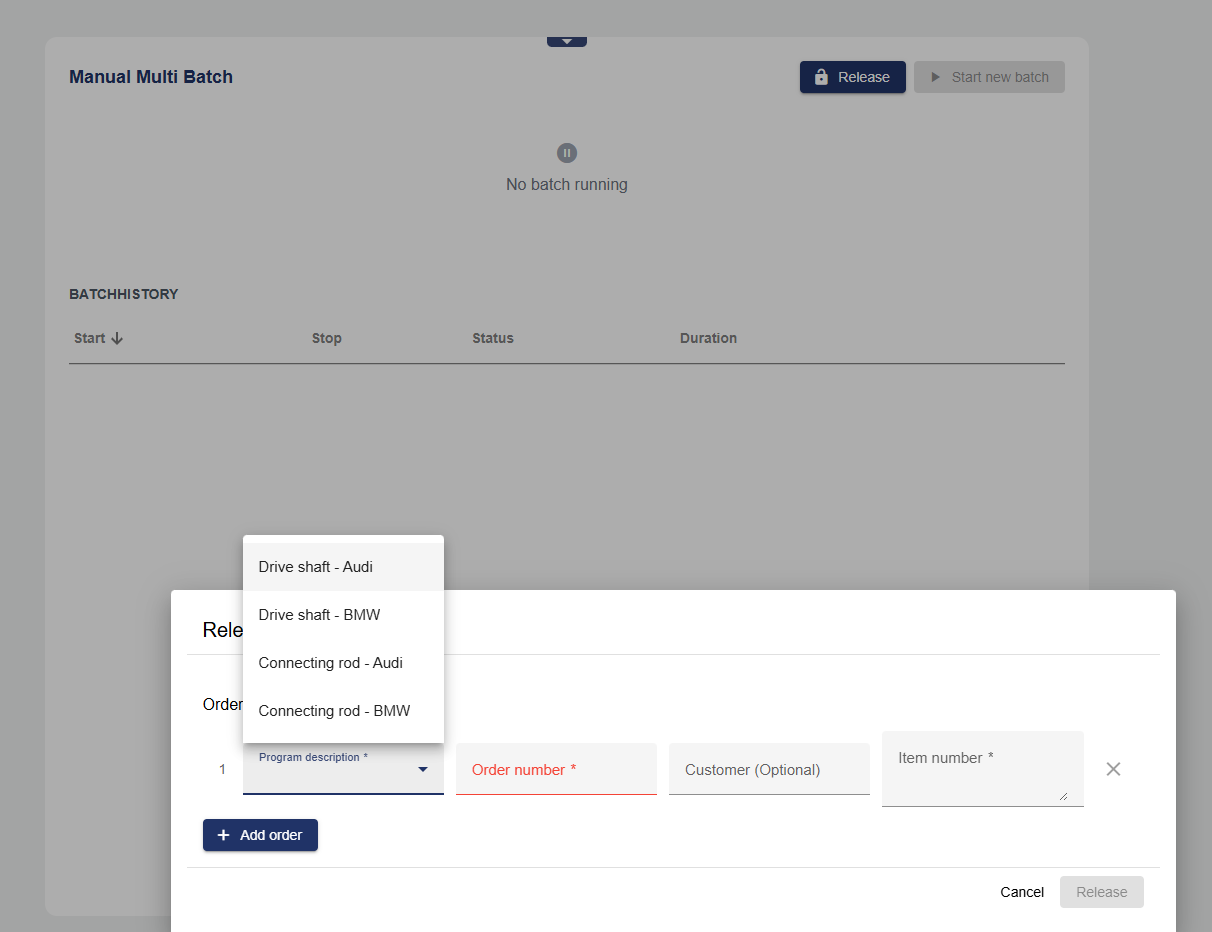

Bei einer Multicharge erzeugt ein Programmdurchlauf mehrere unterschiedliche auftragsspezifische Chargeneinträge zeitgleich im Archiv. Jeder Chargeneintrag im Archiv, der durch eine Multicharge erzeugt wurde, enthält auftragsspezifische Metadaten/ Kopfdaten. Diese können bei Chargenstart zeilenweise eingegeben werden. Wird hierbei das Metadatenfeld/ Kopfdatenfeld der Benutzerdefinierten Zuordnung ausgewählt, so sieht der Eingebende den Text dieser Zuordnungsliste als Dropdown. Für das untere Beispiel wären das die folgenden Auswahlpunkte: Drive shaft - Audi, Drive shaft - BMW, Connecting rod - Audi, Connecting rod - BMW. Wird der erste Auftrag hinzugefügt, stehen alle 4 Auswahlfelder zur Verfügung. Beim Hinzufügen des zweiten Auftrags wird geprüft, ob die Auswahlpunkte der Liste dem gleichen Wert wie dem zuvor eingegebenen entsprechen. Wird demnach Drive shaft - BMW (Wert: 1) ausgewählt, kann anschließend nur ein Auswahlpunkt ausgewählt werden, der den gleichen Wert in der Benutzerdefinierten Zuordnung hat. Der Wert der Zuordnungsliste wird bei Auswahl des Metadatenfelder/ Kopfdatenfeldes als Sollwert auf ein Signal geschrieben. Somit kann auf der Steuerung ein zugehöriges Programm ausgewählt werden.
Der Wert der Benutzerdefinierten Zuordnung entspricht in diesem Use Case einem definierten Programm auf der Steuerung. Diese Funktion verhindert demnach die Falscheingabe bei Programmauswahl. Es können nur Aufträge mit gleichem Programm innerhalb einer Multicharge ablaufen.

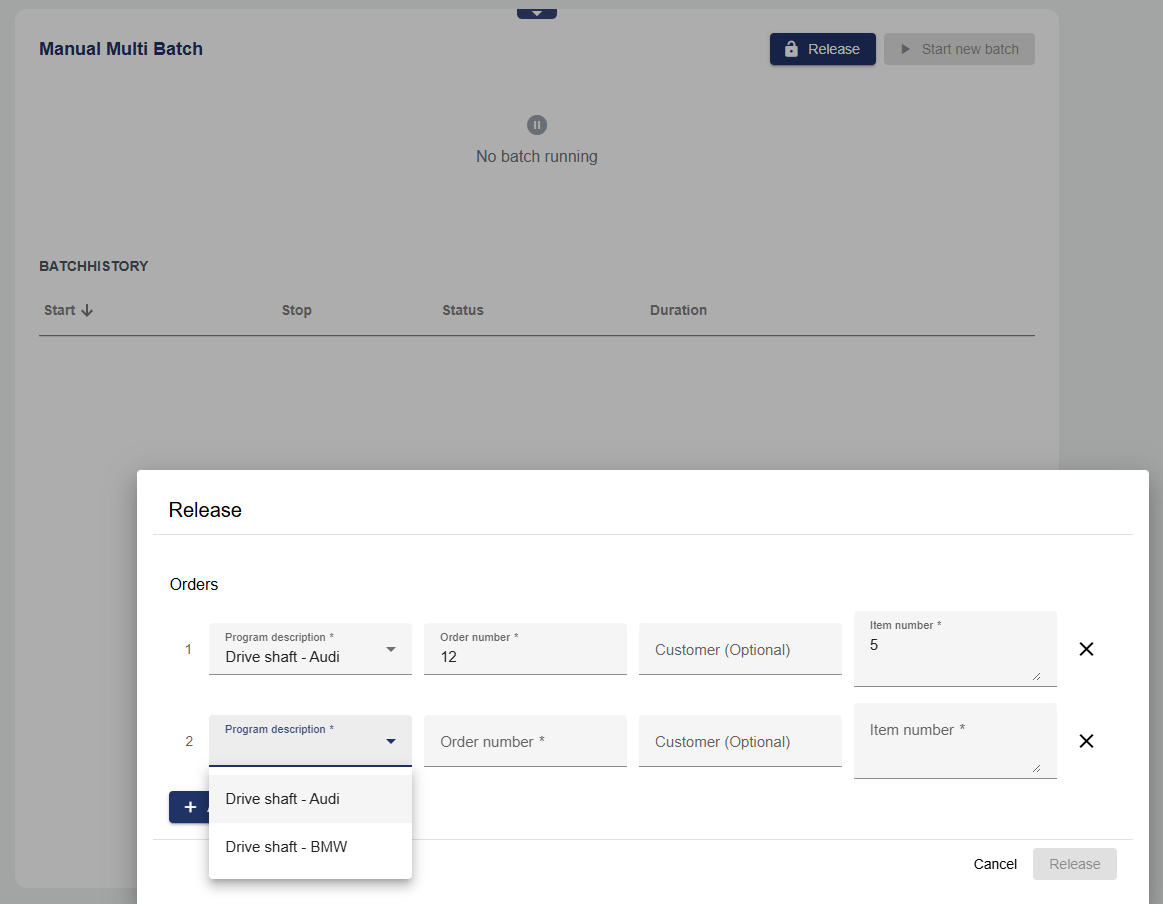

Beispiel in der Umsetzung im Widget: Chargensteuerung:
Beispiel in der Umsetzung innerhalb der Chargendefinition:
