Widget: Chargensteuerung

Benutzung

Mit der Chargensteuerung ist es möglich, Chargen mit und ohne Programm zu starten und zu stoppen. Programme können hierüber ausgewählt, freigegeben und zusammen mit einer Charge gestartet werden. Der Programmstart mit Charge kann direkt über die Plattform erfolgen oder durch diese freigegeben werden. Durch ein Freigeben muss der tatsächliche Programmstart erst auf der Steuerung (HMI) erfolgen, bevor die Chargenaufzeichnung beginnt.

Mit dem Widget ist es ebenso möglich, dass ein Programmdurchlauf mehrere unterschiedliche auftragsspezifische Chargeneinträge zeitgleich im Archiv erzeugt (Multicharge). Die zugehörigen Chargendaten können zeilenweise je Auftrag eingegeben werden. Eine Logik verhindert Fehleingaben und steuert den zugehörigen Programmstart.

Was ist eine Multicharge? - Ein Beispiel:

Eine Firma "Wir Härten Metall" möchte in einem Ofen mehrere Aufträge seiner Endkunden (z.B. Audi, VW, Porsche) bearbeiten. Er härtet mit seinen Öfen Antriebswellen seiner Endkunden.
Hierfür schiebt ein Werkarbeiter mehrere Aufträge (zu härtende Antriebswellen) seiner Kunden in den gleichen Ofen und startet das entsprechende Programm, welches alle Antriebswellen gleich härtet. Die Firma "Wir härten Metall" möchte jedoch jeden Auftrag mit einem separaten Chargenprotokoll inkl. unterschiedlicher endkundenspezifischer Chargendaten im Chargenarchiv ablegen. So bezeichnet der Endkunde Audi die Antriebswelle, die gerade gehärtet wird, als "Antriebswelle Deluxe" mit der Auftragsnummer 1234, VW hingegen möchte die Kopfdaten "Antriebswelle 42" mit der Auftragsnummer "A-W-1" erfasst haben. “Wir härten Metall” möchte seinen Endkunden nur ihre Chargenberichte zur Verfügung stellen. Demnach darf jeder Chargenbericht nur die auftragsspezifischen Chargendaten eines Endkunden erhalten, nicht die aller Endkunden.

Ein Programmdurchlauf erzeugt demnach mehrere unterschiedliche auftragsspezifische Chargeneinträge zeitgleich im Archiv (Multicharge)

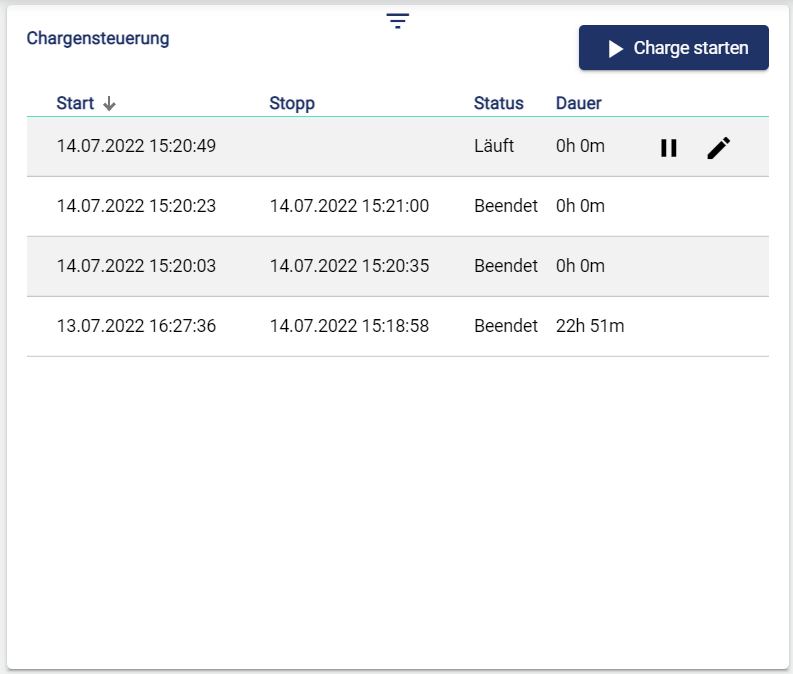

Bei Chargenfreigabe, Chargenstart und Chargenstopp können Chargendaten manuell über die Plattform oder per Signal (z.B. von einer HMI Eingabe) erfasst werden. Ebenso ist es möglich, vergangene Chargen über einen definierten Zeitraum im Widget anzeigen zu lassen. Auch aktuelle Kurvenverläufe und Chargenberichte lassen sich über das Widget einsehen.

Um das Widget zu nutzen, muss zuvor eine Chargendefinition angelegt worden sein.

Auch der Betrieb mehrerer paralleler Chargen ist möglich.

Konfiguration

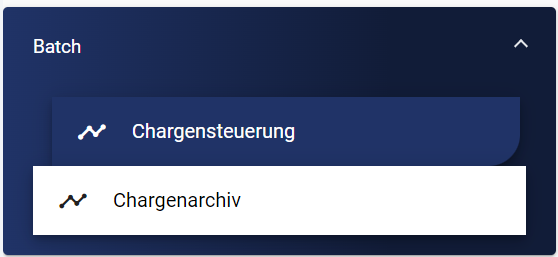

Wählen Sie das Widget “Chargensteuerung” aus der Kategorie “Batch” aus.

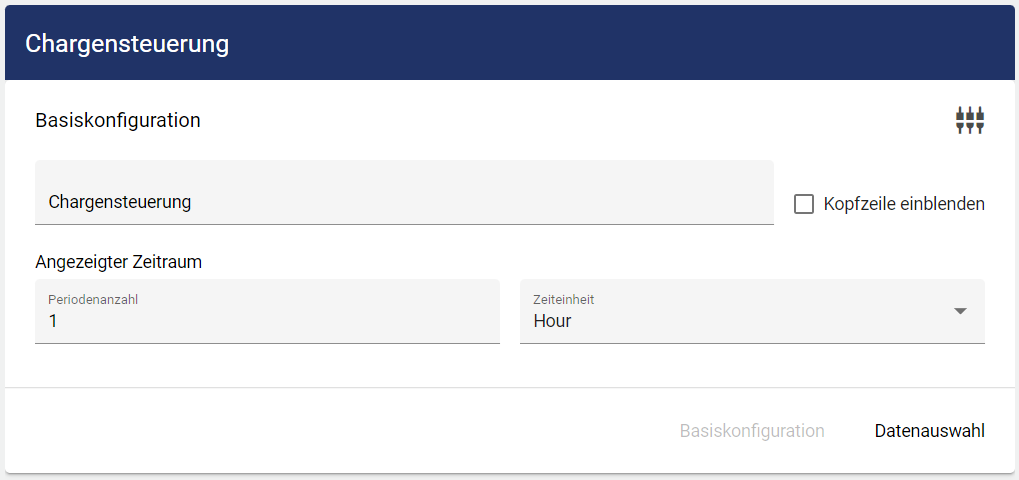

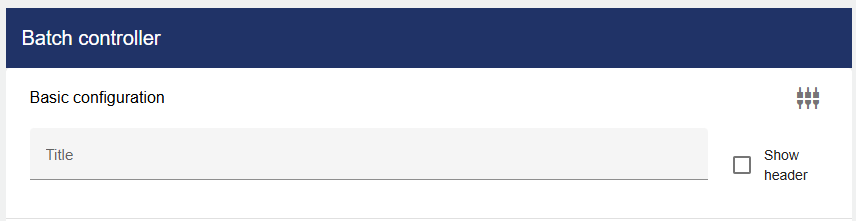

Basiskonfiguration

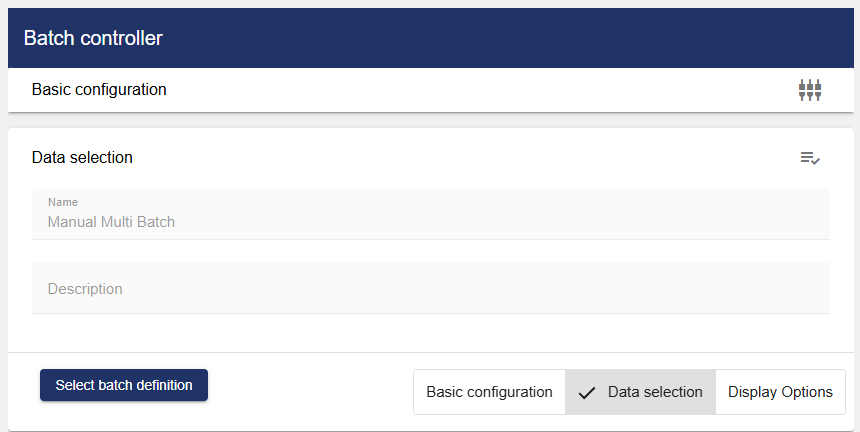

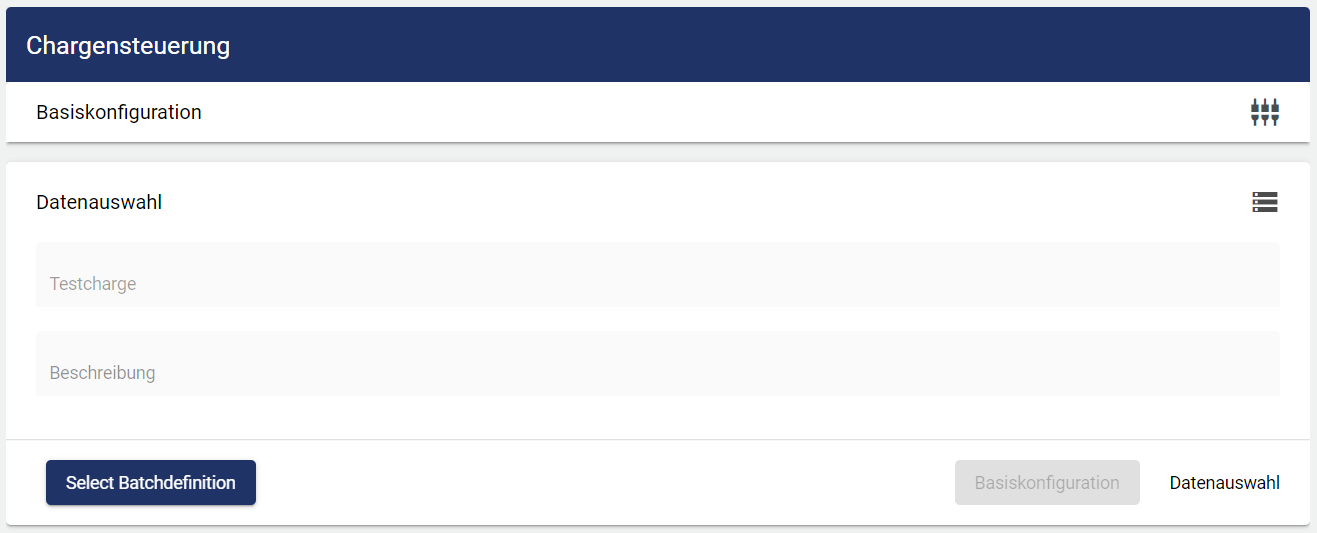

Datenauswahl

Hier kann eine zuvor in der Konfiguration unter Chargendefinition angelegte Charge ausgewählt werden.

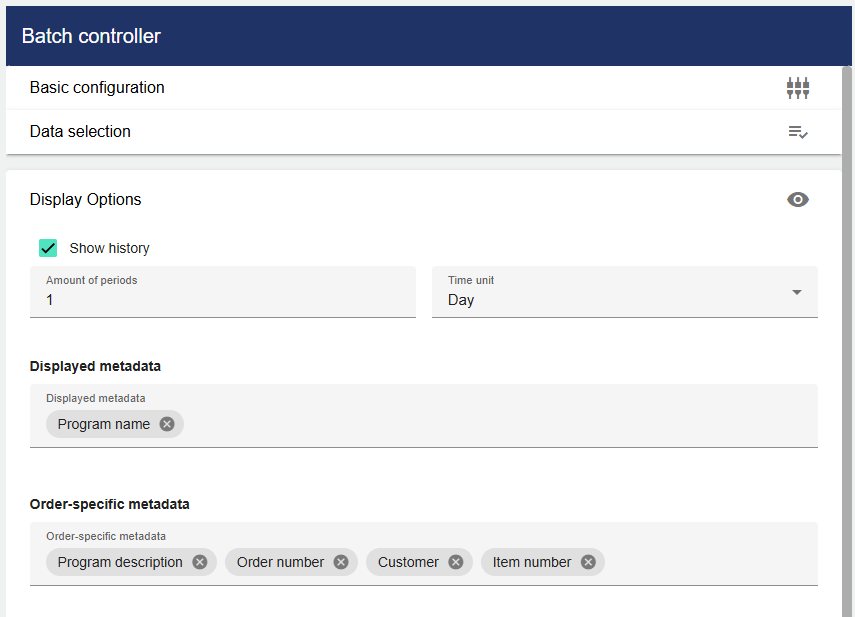

Anzeigeoptionen

Unter Anzeigeoptionen kann eingestellt werden, ob und wie lange vergangene Chargen im unteren Bereich des Widgets dargestellt werden (Historie anzeigen).

Unter Angezeigte Metadaten und Auftragsspezifischen Metadaten kann definiert werden, welche Chargendaten im Widget dargestellt werden sollen. Womöglich sind nicht alle Chargendaten so relevant, dass sie in der Übersicht auftauchen müssen.
